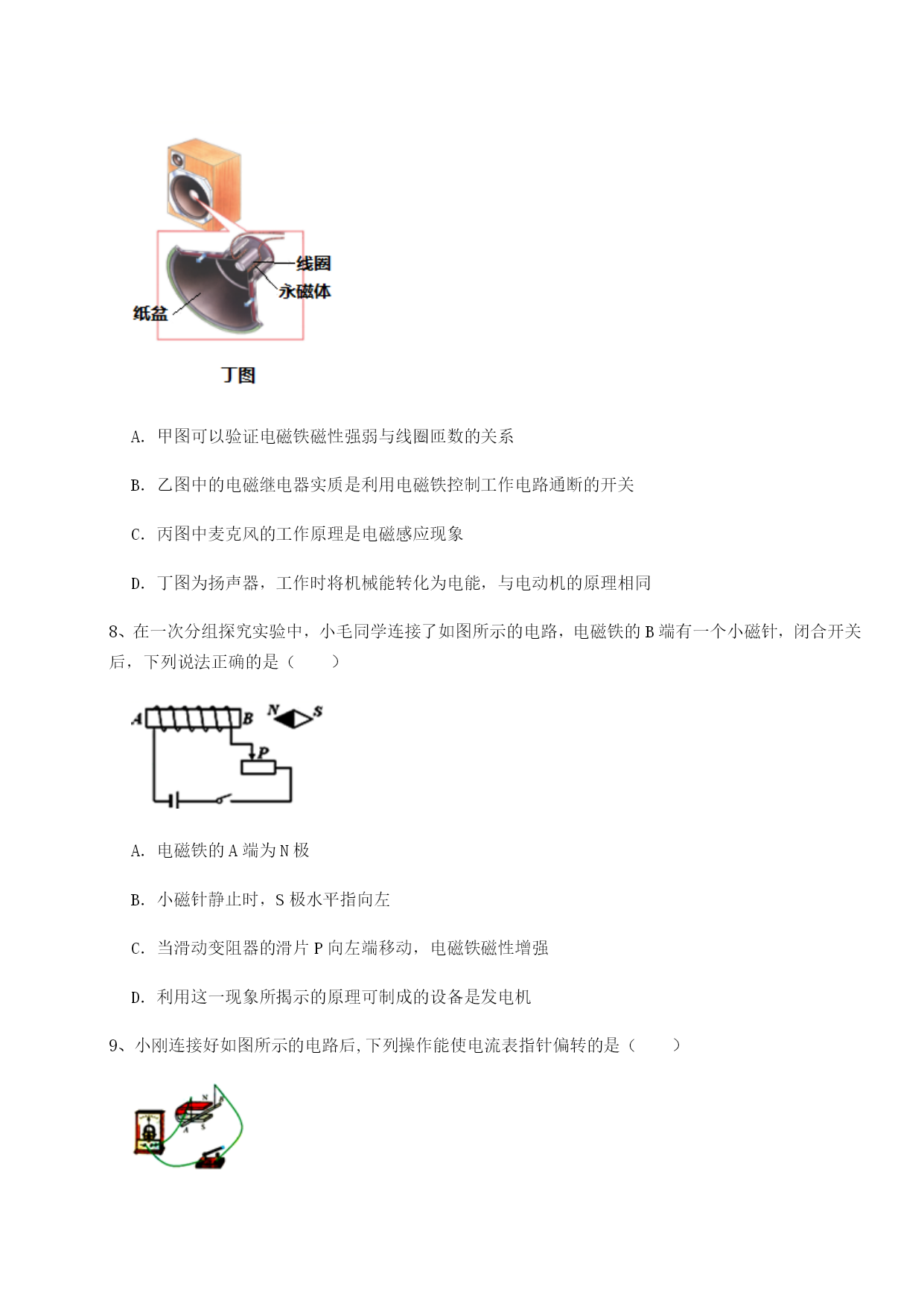

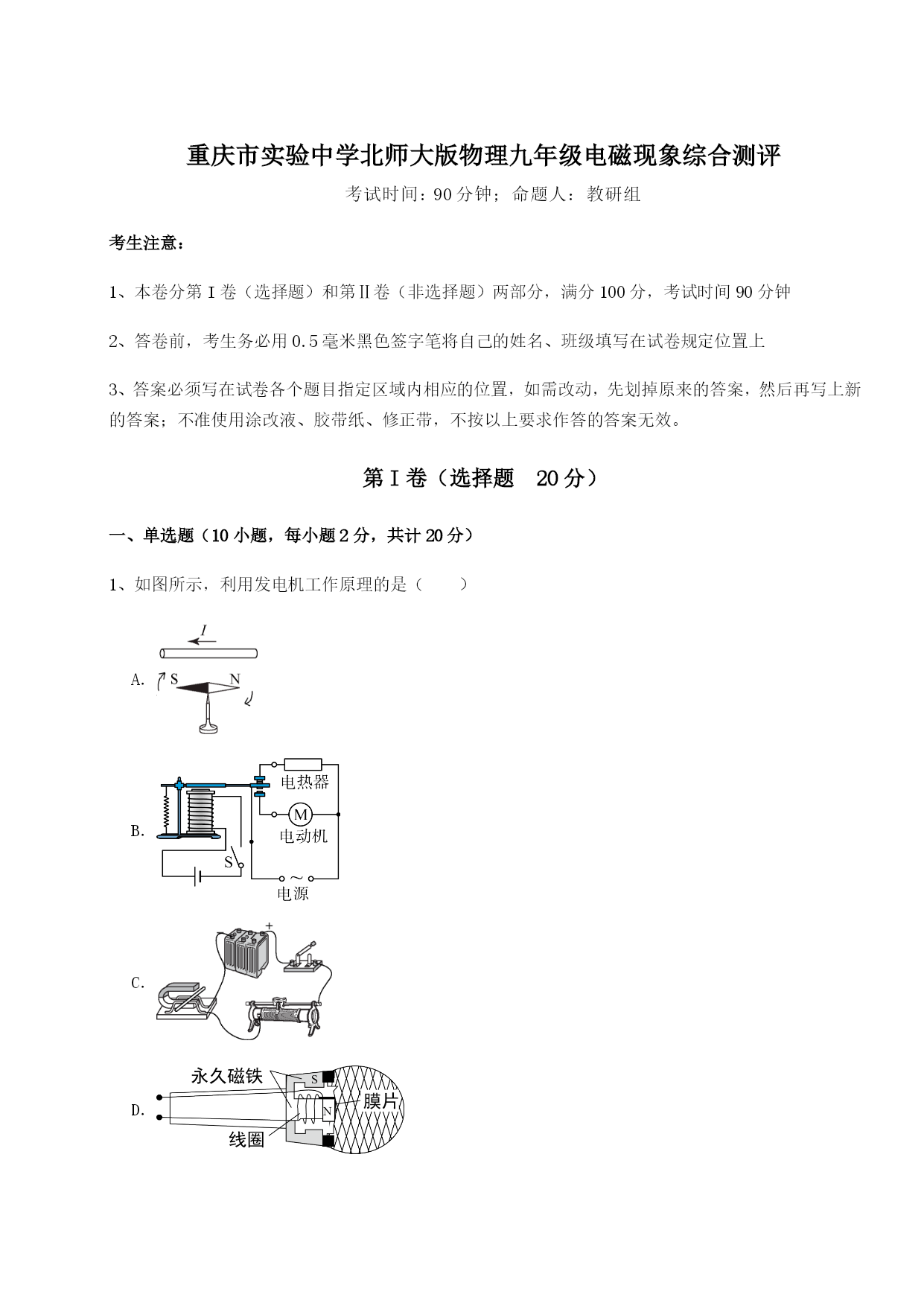

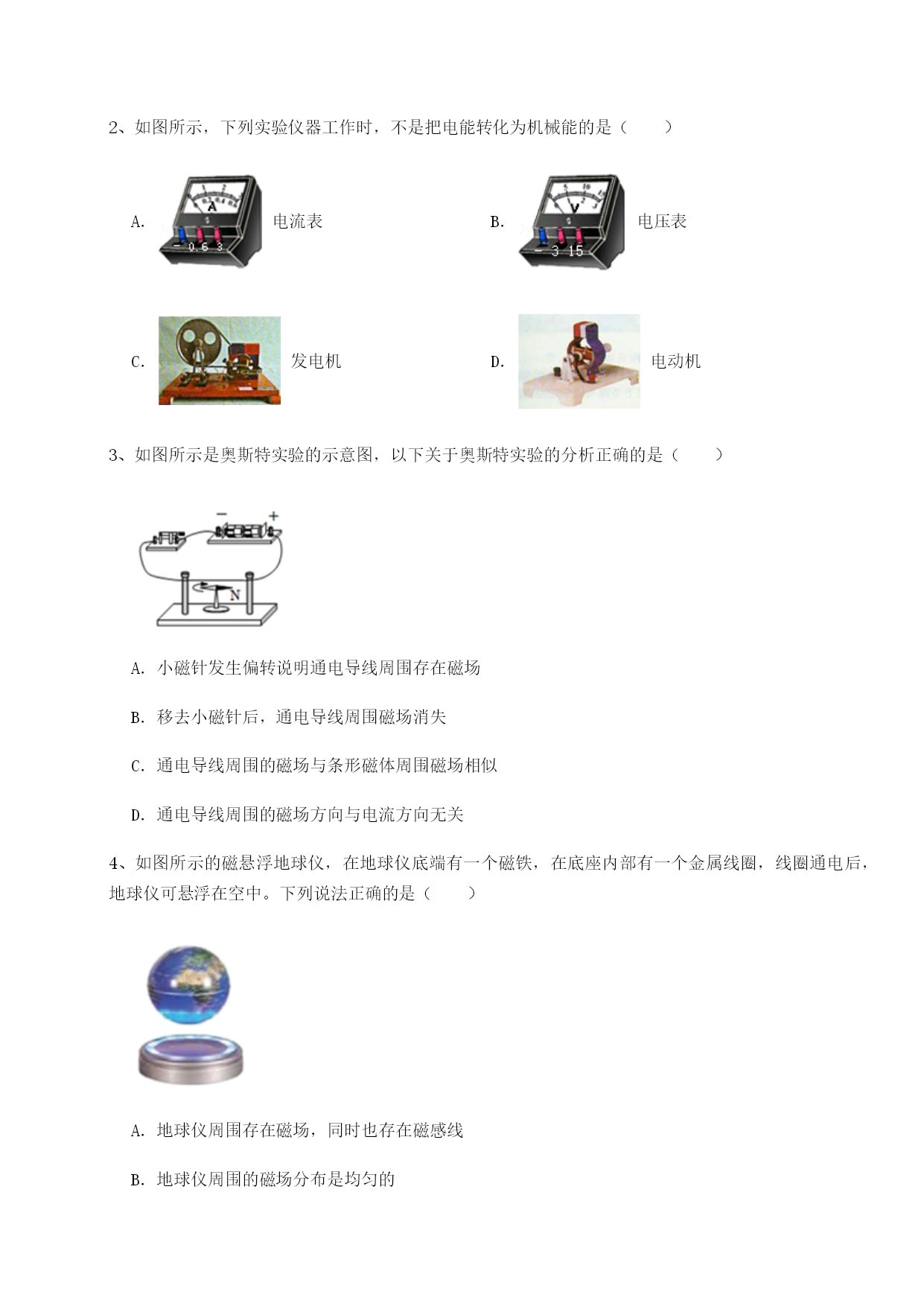

重庆市实验中学北师大版物理九年级电磁现象综合测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，利用发电机工作原理的是（）A．B．C．D．2、如图所示，下列实验仪器工作时，不是把电能转化为机械能的是（）A．电流表B．电压表C．发电机D．电动机3、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．小磁针发生偏转说明通电导线周围存在磁场B．移去小磁针后，通电导线周围磁场消失C．通电导线周围的磁场与条形磁体周围磁场相似D．通电导线周围的磁场方向与电流方向无关4、如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。下列说法正确的是（）A．地球仪周围存在磁场，同时也存在磁感线B．地球仪周围的磁场分布是均匀的C．地球仪周围各点的磁场方向都相同D．地球仪是利用同名磁极相互排斥的原理悬浮的5、电与磁是紧密联系的，下列说法正确的是（）A．铁和铝都能够被磁体吸引B．磁感线是磁体周围真实存在的曲线C．奥斯特实验说明电流的周围存在着磁场D．电磁感应是将电能转化为机械能6、很多动物为了适应自身生存的环境，进化出了符合一定物理规律的身体部位，从物理学的角度给出的解释中错误的是（）A．骆驼的脚很大，可以减小压强，从而使其在沙漠中自如行走B．大部分鱼类体内有鳔，通过鳔的调节作用改变自身重力来实现下沉和上浮C．鸽子的上喙能感知地磁场的变化，从而确定位置的D．雄鹰翅膀有时不用抖动也能翱翔天空，是应用了流体压强与流速关系的原理7、有关电与磁的知识，下列说法错误的是（）A．甲图可以验证电磁铁磁性强弱与线圈匝数的关系B．乙图中的电磁继电器实质是利用电磁铁控制工作电路通断的开关C．丙图中麦克风的工作原理是电磁感应现象D．丁图为扬声器，工作时将机械能转化为电能，与电动机的原理相同8、在一次分组探究实验中，小毛同学连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为N极B．小磁针静止时，S极水平指向左C．当滑动变阻器的滑片P向左端移动，电磁铁磁性增强D．利用这一现象所揭示的原理可制成的设备是发电机9、小刚连接好如图所示的电路后,下列操作能使电流表指针偏转的是（）A．导体AB向右运动B．导体AB沿磁场方向运动C．闭合开关,导体AB向左运动D．闭合开关,导体AB沿磁场方向运动10、关于图中四幅图的说法，正确的是（）A．图甲是模拟奥斯特实验的一个场景B．图乙与发电机的原理相同C．图丙可将电能转化为机械能D．图丁说明通电导体在磁场中受到力的作用第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明同学在做“探究通电螺线管外围的磁场分布”的实验中（1）当他在通电螺线管四周不同位置摆放多枚小磁针,最后静止在如图所示位置。则通电螺线管外部的磁场与磁体的磁场相似。（2）当他改变通电螺线管中电流方向后,发现周围每个小磁针转动度角后重新静止下来。2、小亮在学习了“电和磁”的知识后，用甲、乙两个直流电动机设计了如图所示的装置，闭合开关S后甲开始转动，同时用皮带带动乙转动，小灯泡光。在此过程中，将电能转化为机械能的装置是（选填“甲”或“乙”）乙的工作原理是，生活中应用这一原理工作的还有（选填“动圈式扬声器”或“动圈式话筒”），如果要使甲的转动方向与原来相反，则应采取的措施是。3、如图所示，是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地理位置的北方，则针尖是简易指南针的极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的方.4、如图所示的是一种环保墨手电筒，这种手电筒不用于电池作为电源，使用时只要将它来回摇晃就能发光，这种手电俺能够发电的原理是，其能量是由转化成电能。5、《论衡》中记载∶“司南之杓，投之于地，其柢指南。”如图，司南即指南针，“柢”即握柄，是磁体的S极，静止时指向地磁场的（选填“南”或“北”）极。指南针在通电螺线管附近发生偏转，是因为产生了磁场。6、我国最早的指南针—司南静止时它的长柄指向（选填“南方”或“北方”），它是利用磁体受作用指向南北的；如图所示，磁悬浮地球仪应用了（选
