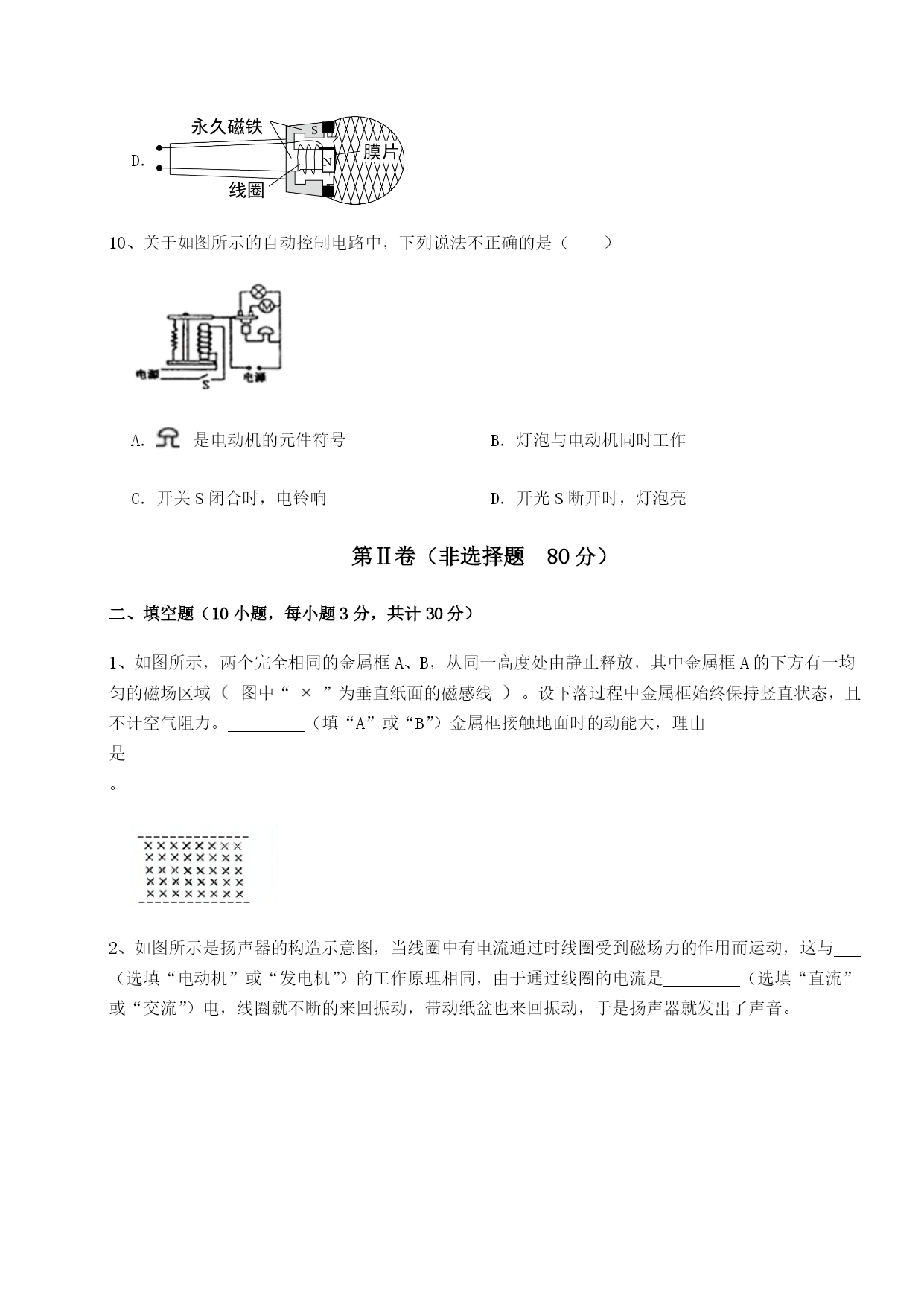

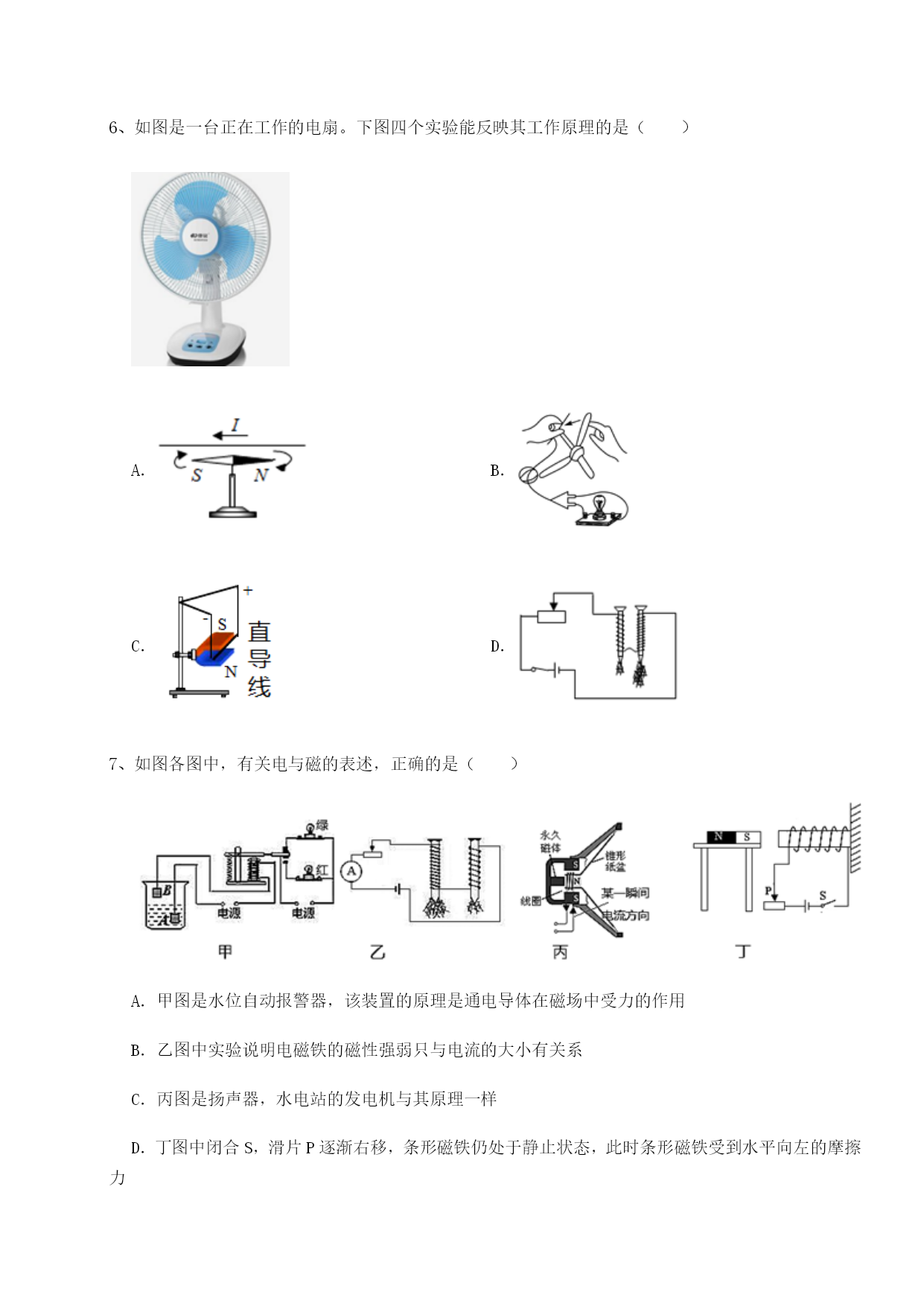

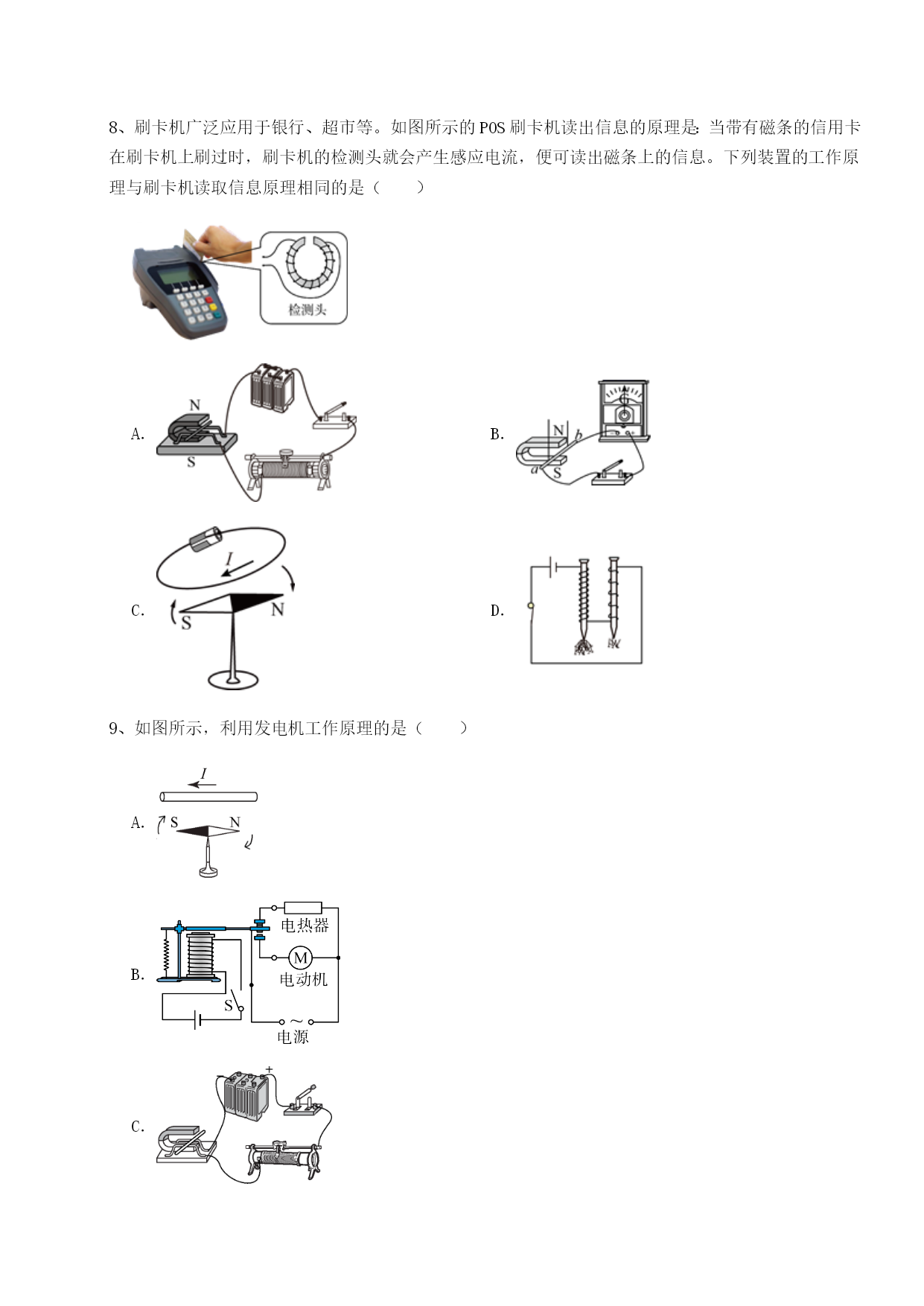

重庆市实验中学北师大版物理九年级电磁现象专项测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、为了保护环境，国家鼓励发展新能源汽车，新能源汽车被越来越多的家庭所接受，其核心部件是电动机。下图能说明电动机工作原理的是（）A．B．C．D．2、下列说法中正确的是（）A．磁感线是由铁屑组成的B．磁场看不见摸不着，但是可以借助小磁针感知它的存在C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．小磁针的S极在某点所受磁场力的方向，跟该点磁场的方向相同3、如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（）A．B．C．D．4、一位科学家在野外考察时，发现随身携带的能自由转动的小磁针静止时沿竖直方向，且N极向上，则该位置是()A．赤道附近B．地理南极附近C．某座山顶上D．地理北极附近5、关于电动自行车，下列说法不正确的是（）A．废旧电瓶会污染环境，不可随意处置B．电流具有热效应，长时间充电有火灾隐患C．车上装有电动机，其工作原理是电磁感应D．要使车加速前进，可增大通过电动机的电流6、如图是一台正在工作的电扇。下图四个实验能反映其工作原理的是（）A．B．C．D．7、如图各图中，有关电与磁的表述，正确的是（）A．甲图是水位自动报警器，该装置的原理是通电导体在磁场中受力的作用B．乙图中实验说明电磁铁的磁性强弱只与电流的大小有关系C．丙图是扬声器，水电站的发电机与其原理一样D．丁图中闭合S，滑片P逐渐右移，条形磁铁仍处于静止状态，此时条形磁铁受到水平向左的摩擦力8、刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列装置的工作原理与刷卡机读取信息原理相同的是（）A．B．C．D．9、如图所示，利用发电机工作原理的是（）A．B．C．D．10、关于如图所示的自动控制电路中，下列说法不正确的是（）A．是电动机的元件符号B．灯泡与电动机同时工作C．开关S闭合时，电铃响D．开光S断开时，灯泡亮第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，两个完全相同的金属框A、B，从同一高度处由静止释放，其中金属框A的下方有一均匀的磁场区域图中“”为垂直纸面的磁感线。设下落过程中金属框始终保持竖直状态，且不计空气阻力。（填“A”或“B”）金属框接触地面时的动能大，理由是。2、如图所示是扬声器的构造示意图，当线圈中有电流通过时线圈受到磁场力的作用而运动，这与（选填“电动机”或“发电机”）的工作原理相同，由于通过线圈的电流是（选填“直流”或“交流”）电，线圈就不断的来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。3、如图所示，由通电螺线管的磁感线方向可知，电流表的上端为接线柱；静止的小磁针的左端为极。4、如图所示，用两根缝衣针、一个按扣、一只大头针和一块橡皮制作一个指南针，如果图中指南针静止下来后，针头指南，那么针头是（选填“N”或“S”）极。实验表明，电流一定时，外形相同的螺线管，匝数越多，电磁铁的磁性（选填“越弱”、“越强”或“不变”）。5、我国最早的指南针—司南静止时它的长柄指向（选填“南方”或“北方”），它是利用磁体受作用指向南北的；如图所示，磁悬浮地球仪应用了（选填“同”或“异”）名磁极相互排斥的规律。6、如图是一款能发电的魔方充电器，转动魔方时，它根据（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，将电能储存于魔方内。魔方的塑料外壳是（选填“导”或“绝缘”）体。魔方能通过USB接口给移动设备充电，给移动设备充电时，魔方相当于电路中的（选填“电源”或“用电器”）。7、如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。这个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感受到有一个物块在来回运动，小明猜想这个物块是磁体，依据是：物体运动时，闭合线圈切割磁感线产生，线圈相当于电路中的。8、如图所示，物理学家罗兰曾经做过一个实验，在圆形橡
