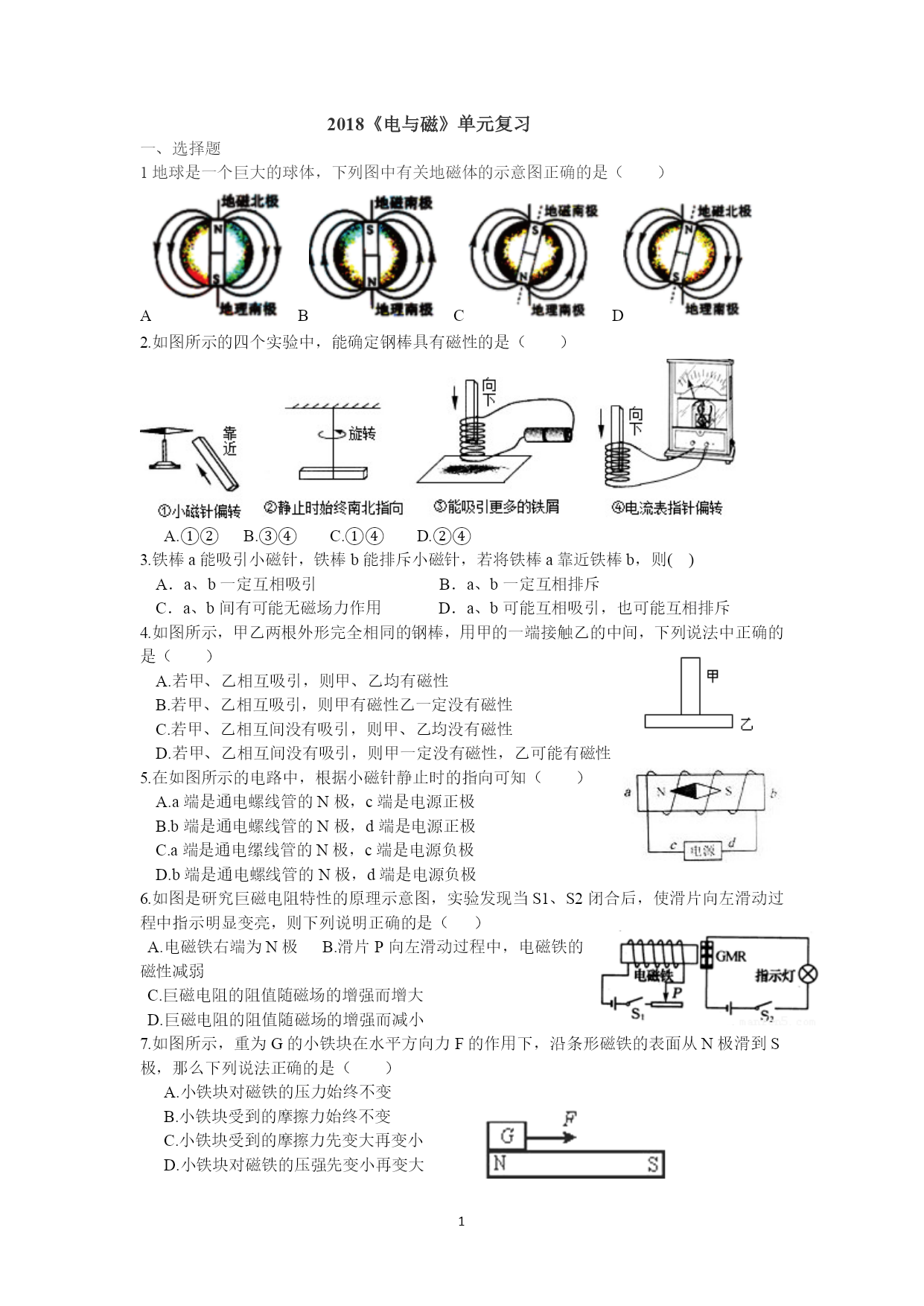

PAGE\*MERGEFORMAT82018《电与磁》单元复习一、选择题1地球是一个巨大的球体，下列图中有关地磁体的示意图正确的是（）ABCD2.如图所示的四个实验中，能确定钢棒具有磁性的是（）A.①②B.③④C.①④D.②④3.铁棒a能吸引小磁针，铁棒b能排斥小磁针，若将铁棒a靠近铁棒b，则()A．a、b一定互相吸引B．a、b一定互相排斥C．a、b间有可能无磁场力作用D．a、b可能互相吸引，也可能互相排斥4.如图所示，甲乙两根外形完全相同的钢棒，用甲的一端接触乙的中间，下列说法中正确的是（）A.若甲、乙相互吸引，则甲、乙均有磁性B.若甲、乙相互吸引，则甲有磁性乙一定没有磁性C.若甲、乙相互间没有吸引，则甲、乙均没有磁性D.若甲、乙相互间没有吸引，则甲一定没有磁性，乙可能有磁性5.在如图所示的电路中，根据小磁针静止时的指向可知（）A.a端是通电螺线管的N极，c端是电源正极B.b端是通电螺线管的N极，d端是电源正极C.a端是通电缧线管的N极，c端是电源负极D.b端是通电螺线管的N极，d端是电源负极6.如图是研究巨磁电阻特性的原理示意图，实验发现当S1、S2闭合后，使滑片向左滑动过程中指示明显变亮，则下列说明正确的是（）A.电磁铁右端为N极B.滑片P向左滑动过程中，电磁铁的磁性减弱C.巨磁电阻的阻值随磁场的增强而增大D.巨磁电阻的阻值随磁场的增强而减小7.如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S极，那么下列说法正确的是（）A.小铁块对磁铁的压力始终不变B.小铁块受到的摩擦力始终不变C.小铁块受到的摩擦力先变大再变小D.小铁块对磁铁的压强先变小再变大8.如图所示，电源电压不变。R为定值电阻，弹簧测力计下端挂一条形磁铁，且与螺线管B在同一竖直线上，将开关S闭合，条形磁铁静止时，测力计的示数为F0，则()A.在螺线管中插入铜棒后，测力计的示数增大B.在螺线管中插入铁棒后，测力计的示数增大C.只改变电流的方向，测力计的示数增大D.只减小线圈的匝数，测力计的示数减小9.如图甲、乙所示，对两个实验装置的判断中正确的是（）A.图甲是电磁感应现象的装置，利用该装置可以制成发电机B.图乙是磁场对电流作用的装置，利用该实验可以制成发电机C.图乙是电磁感应现象的装置，利用该实验可以制成电动机D.图甲是探究磁场对电流作用的装置，利用该实验的原理可以制成电动机10.如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（）A.图甲可用来演示电磁感应现象B.图乙可用来演示磁场对电流的作用C.图丙可用来演示电流的磁效应D.图丁可用来演示电磁铁的磁性强弱与电流大小的关系11.线圈abcd转动过程中经过图5甲、乙位置时，导线ab所受磁场力的方向（）相反，是由于磁场方向相反了B.相反，是由于流过ab的电流方向相反了图5C.相同，是由于磁场方向、流过ab的电流方向都改变了D.相同，是由于磁场方向、流过ab的电流方向都没改变a12.图6是发电机工作的原理图，线圈逆时针连续转动。当线圈转到如图所示四个位置时，线圈中a段导线产生的感应电流（）aa甲乙图6丙丁A.甲和丙能产生感应电流，感应电流方向相同B.甲和丙能产生感应电流，感应电流方向相反C.乙和丁能产生感应电流，感应电流方向相同D.乙和丁能产生感应电流，感应电流方向相反13.一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶地发现灯丝在晃动．关于这种现象，下列说法中正确的是（）A.灯丝晃动是磁场对电流的作用B.灯丝晃动是内能转化成了机械能C.灯丝晃动是受到磁体的吸引作用D.灯丝晃动是一种电磁感应现象14.如图中a表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中如图中所示的方向运动时在哪种情况下会产生感应电流？（）①和③B.②和③C.③和④D.只有③15.图中表示“入”——导体中电流方向垂直纸面向纸内，⊙表示“出”——导体中电流方向垂直指向读者。箭头表示通电导体在磁场中的受力方向。根据图甲判断图乙中四个选项的图画法正确的是（）16.同学们做实验的装置如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来．则在以上的实验中下列说法正确的是（）A.实验装置中的甲装置运用的原理是电磁感应现象B.实验装置中的甲装置把电能转化为机械能C.实验装置中的乙装置产生的现象在生活中的应用是发电机D.若将导体ab水平用力向左移动，导体cd的运动方向不变17.将两个电流表（主要部件是永久磁铁和带有指针的线圈）G1和G2用导线连接起来，如图所示．当拨动G1的指针时，观察到G2的指针也会随之摆动，
