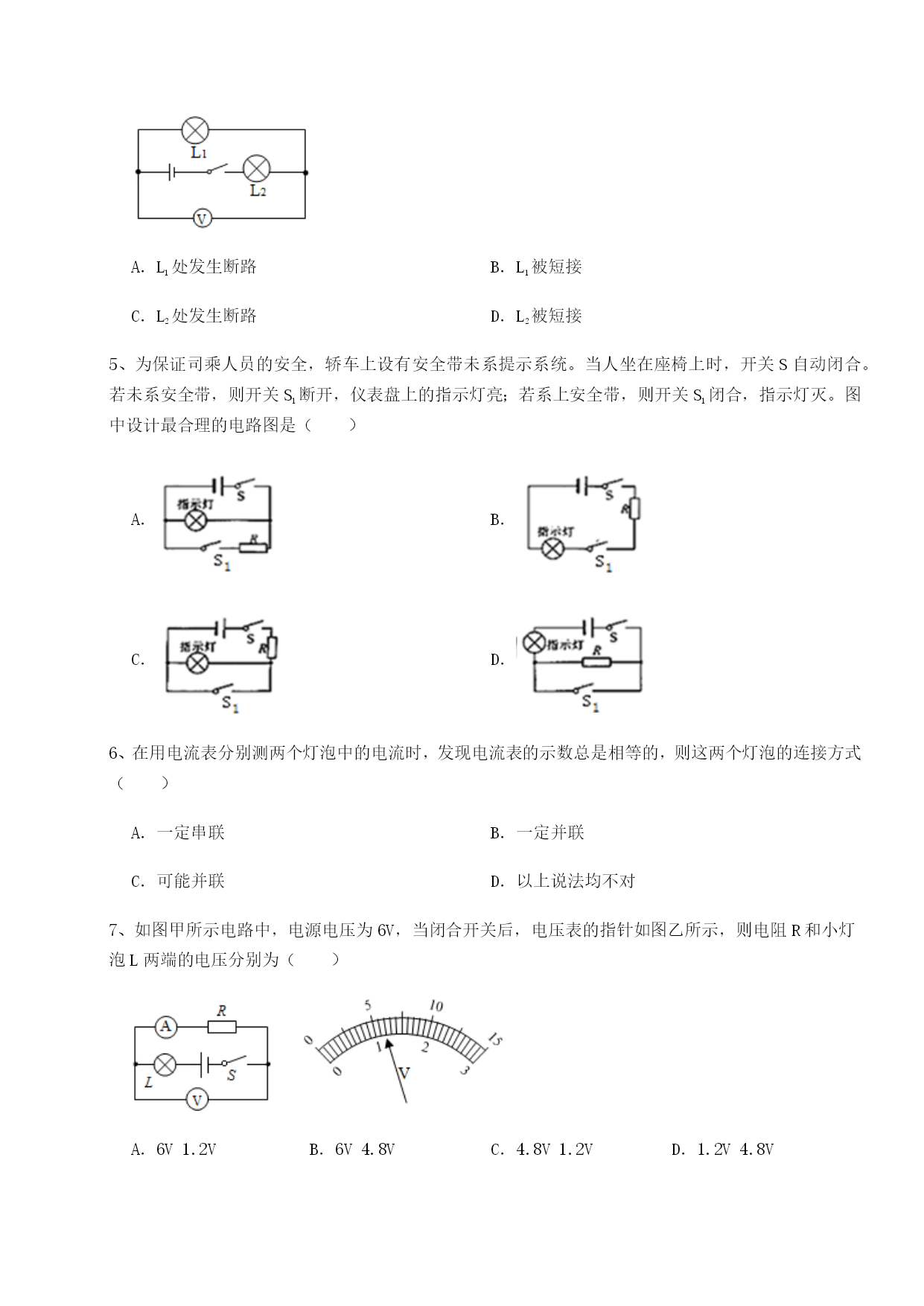

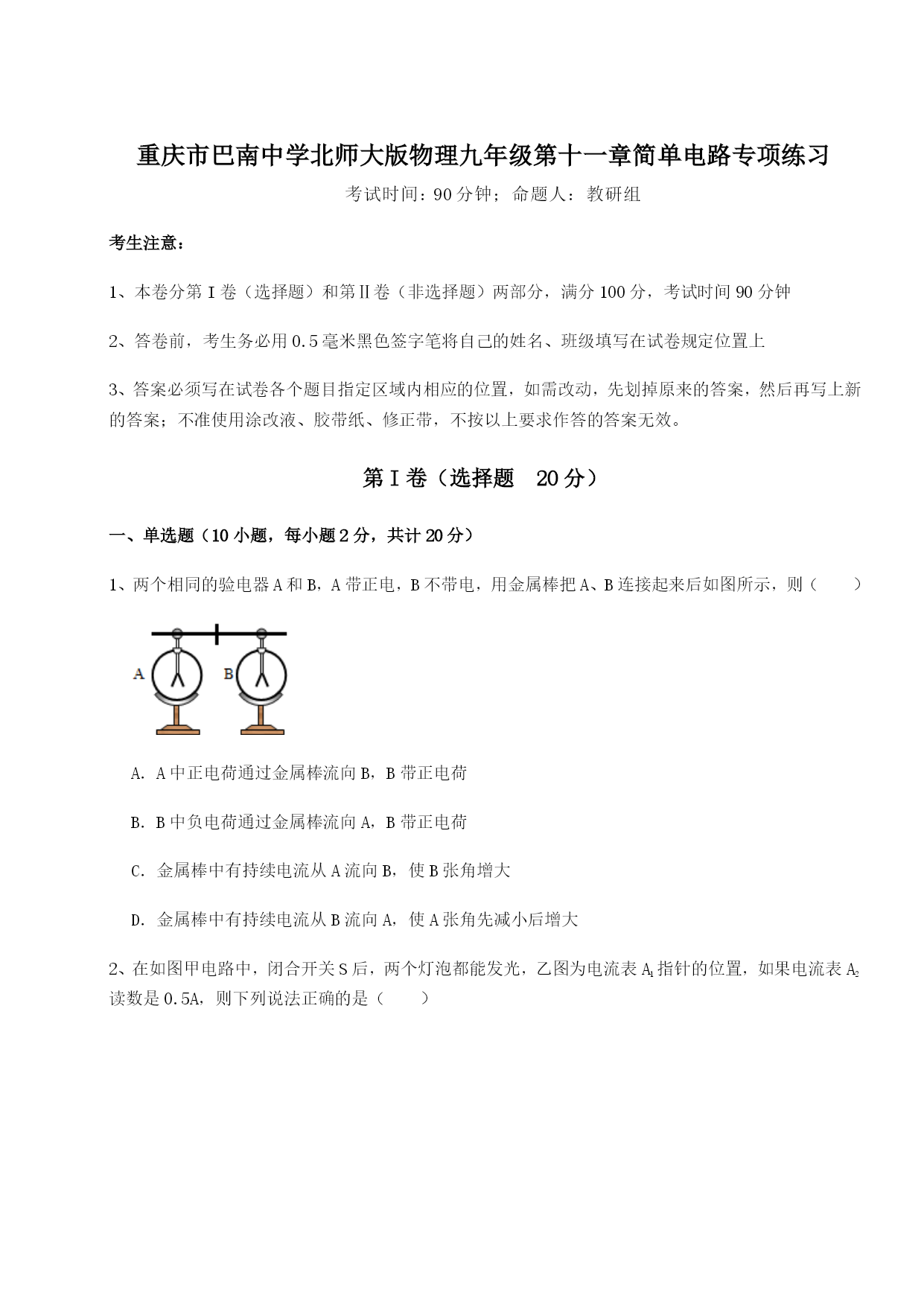

重庆市巴南中学北师大版物理九年级第十一章简单电路专项练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A．A中正电荷通过金属棒流向B，B带正电荷B．B中负电荷通过金属棒流向A，B带正电荷C．金属棒中有持续电流从A流向B，使B张角增大D．金属棒中有持续电流从B流向A，使A张角先减小后增大2、在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（）A．电路的总电流为0.8AB．电流表A1的示数是1.5AC．通过灯L1的电流为0.2AD．通过灯L2的电流都为1.0A3、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。若当“来人为我校师生时”闭合，当“体温正常时”闭合，则以下扬声器发声电路的设计，符合要求的是（）A．B．C．D．4、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（）A．L1处发生断路B．L1被短接C．L2处发生断路D．L2被短接5、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当人坐在座椅上时，开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。图中设计最合理的电路图是（）A．B．C．D．6、在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（）A．一定串联B．一定并联C．可能并联D．以上说法均不对7、如图甲所示电路中，电源电压为6V，当闭合开关后，电压表的指针如图乙所示，则电阻R和小灯泡L两端的电压分别为（）A．6V1.2VB．6V4.8VC．4.8V1.2VD．1.2V4.8V8、有关电阻的说法，以下正确的是()A．加在导体两端的电压增大两倍，导体的电阻也增大两倍B．当导体两端的电压和通过导体的电流为零时，导体的电阻为零C．电阻是导体本身的一种性质，与电压和电流无关D．只有导体有电阻，绝缘体没有电阻9、小明家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。以下如图简化电路符合要求的是（）A．B．C．D．10、以下说法最符合事实的是（）A．一个水分子的直径约10-5mB．教室里一只日光灯正常工作的电流约为5AC．对人体的安全电压不高于220VD．一节新干电池的电压是1.5V第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图的电路中，（1）当开关S1、S2都断开时，三盏灯的接法是（选填“并联”或“串联”）。（2）当开关S1、S2闭合时，正常发光的灯的接法是（选填“并联”或“串联“）。（3）当S1闭合、S2断开时，电灯（选填“L1”“L2”或“L3”）发光。2、某串彩灯串联着15只小灯泡，通过插头处电流是150mA，通过第15只灯泡的电流是mA。3、ipad的彩色液晶显示屏上面极易“落”满灰尘，是因为带电体具有轻小物体的性质；使用一段时间后，机壳会发烫，这是因为内部元件使用过程中将能转化为内能。4、电位器是电器设备中常用的电路元件，如图所示，已知接入电路的电阻越小，音量越强，在音响设备中电位器必须与扬声器（填“串”或“并”）联，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将和（选填“A”、“B”或“C”）接入电路。5、如图所示，小灯泡L和电阻R中电流I随电压U变化图像，若将它们并联接在电压为2V的电源两端时，电路中的总电流为A；若将它们串联接在电压为4V的电源两端时，电路中的总电流为A。6、物理学中的仪器、仪表在生产、生活中有着广泛的应用．在图中，茶壶（a图）相当于是一个，汽车油量表（b图）实际上是一只表．登山运动员用的高度计是由经重新标度后改造而成的．7、被摩擦过的甲
