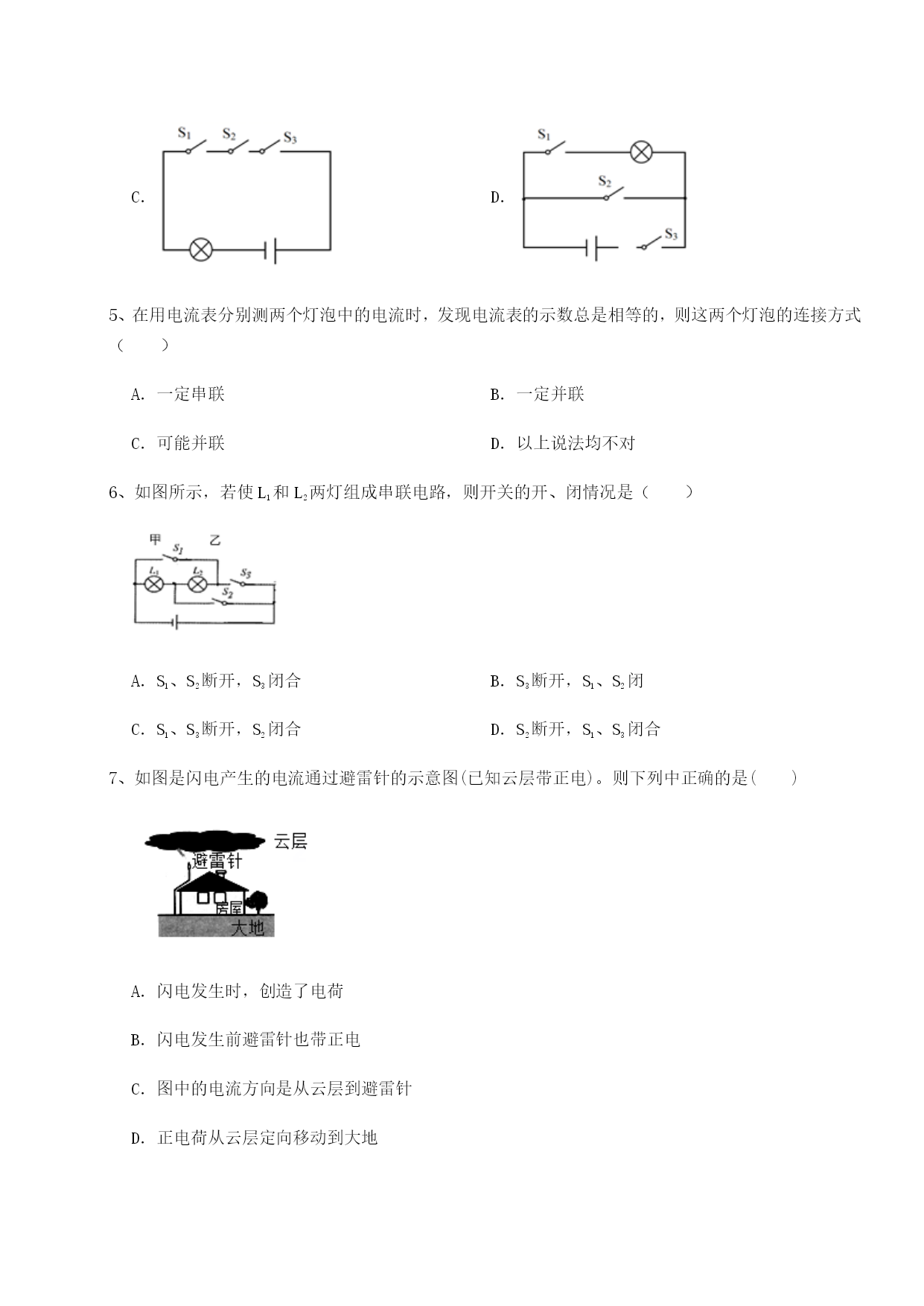

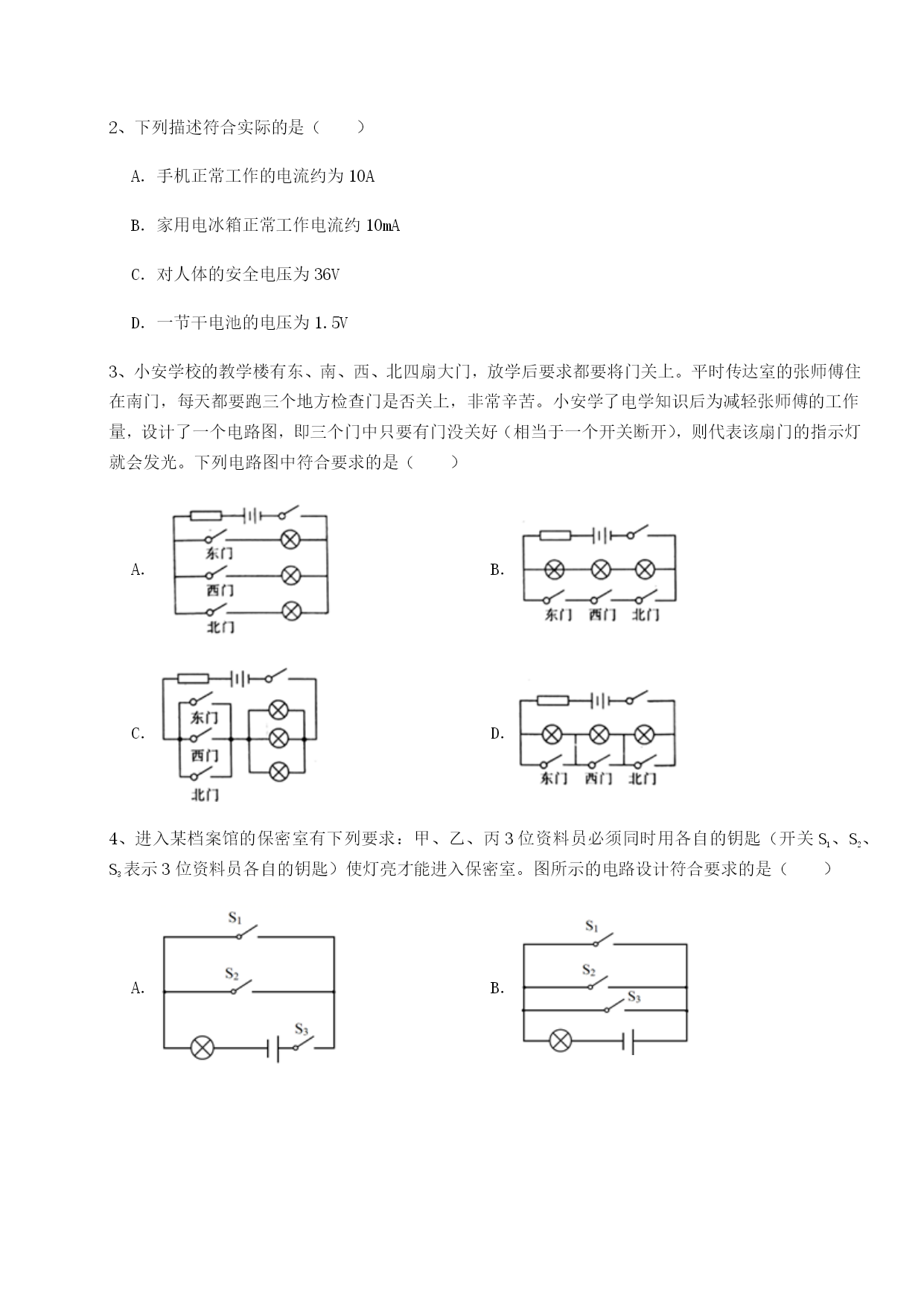

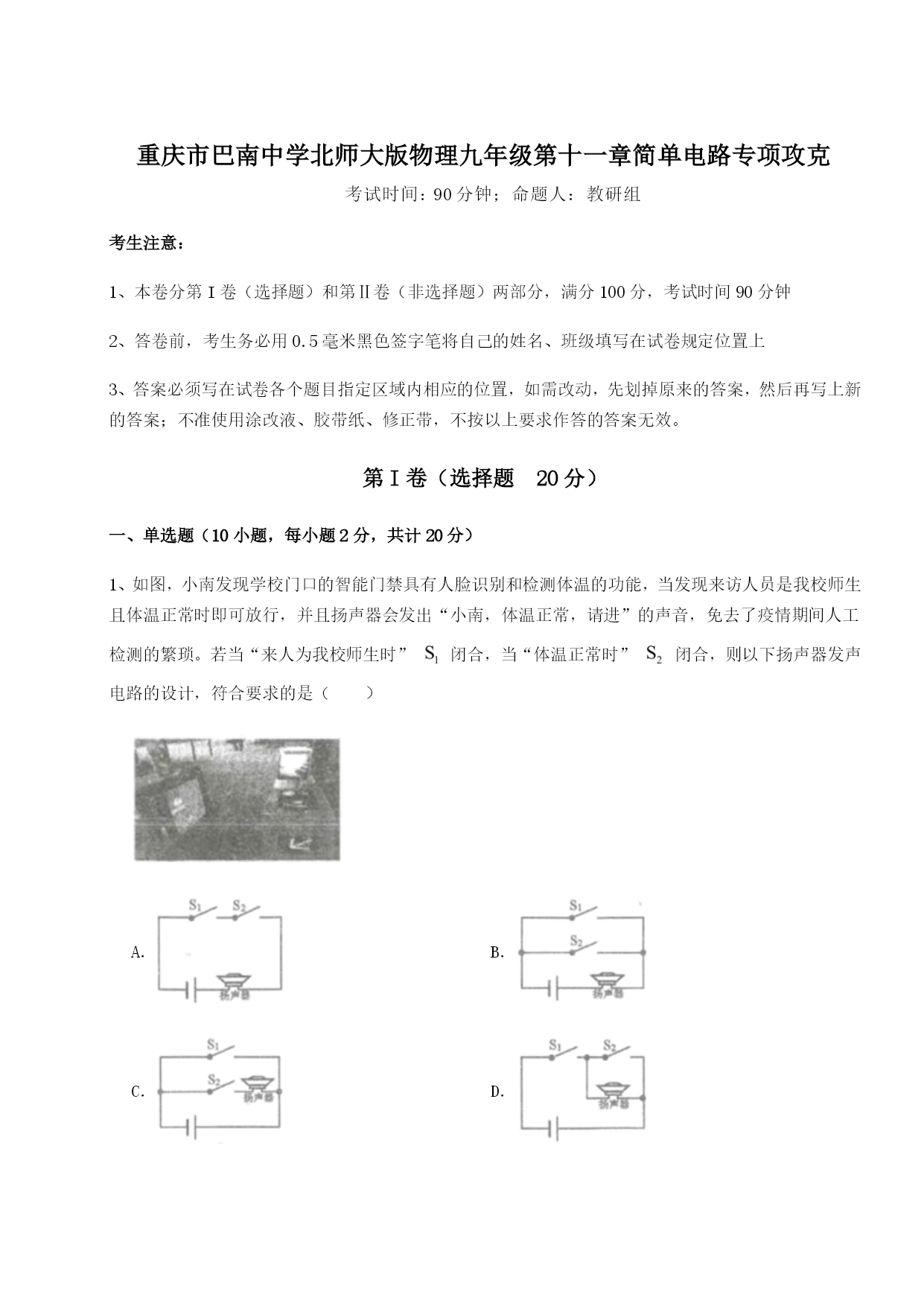

重庆市巴南中学北师大版物理九年级第十一章简单电路专项攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。若当“来人为我校师生时”闭合，当“体温正常时”闭合，则以下扬声器发声电路的设计，符合要求的是（）A．B．C．D．2、下列描述符合实际的是（）A．手机正常工作的电流约为10AB．家用电冰箱正常工作电流约10mAC．对人体的安全电压为36VD．一节干电池的电压为1.5V3、小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（）A．B．C．D．4、进入某档案馆的保密室有下列要求：甲、乙、丙3位资料员必须同时用各自的钥匙（开关S1、S2、S3表示3位资料员各自的钥匙）使灯亮才能进入保密室。图所示的电路设计符合要求的是（）A．B．C．D．5、在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（）A．一定串联B．一定并联C．可能并联D．以上说法均不对6、如图所示，若使L1和L2两灯组成串联电路，则开关的开、闭情况是（）A．S1、S2断开，S3闭合B．S3断开，S1、S2闭C．S1、S3断开，S2闭合D．S2断开，S1、S3闭合7、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是()A．闪电发生时，创造了电荷B．闪电发生前避雷针也带正电C．图中的电流方向是从云层到避雷针D．正电荷从云层定向移动到大地8、关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源9、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A．B．C．D．10、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（）A．L1两端电压为1VB．L1两端电压为2VC．L2两端电压为2VD．L1和L2两端电压之和为4V第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯（填“会”或“不会”）亮，播放器（填“会”或“不会”）播放音乐。2、在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻R1或R2上。请写出两电表的变化情况及其对应的故障。、。3、如图,当断开开关S2、S3,闭合S1时,能亮的灯是.要使灯L1、L2组成并联电路,则应闭合;当S1、S2、S3都闭合时,电路处于状态（选填“断路”、“短路”或“通路”）.4、华为自主研发了先进的麒麟990芯片，其制造工艺达到7nm，等于m，“芯片”所用的主要材料是（选填“半导体”或“超导体”），利用该材料制成的二极管具有导电性。5、在烧杯中加入盐水，然后将连在电压表上的铜片和锌片浸入盐水中，这样就制成一个盐水电池，其现象如图所示。电池的正极是（选填“锌片”或“铜片”），该电池是将能转化为电能，此时盐水中电流的方向为（选填“从铜片到锌片”或“从锌片到铜片”）6、如图所示电路，电源电压为3V，若断开S2，闭合S1、S3，两电阻的连接方式为联，此时电压表的示数为V；若断开S1、S3，闭合S2，两电阻的连接方式为联，此时电压表示数为1V，则电阻R2两端的电压为V。7、如图所示，用两节新干电池作电源，电路无连接故障，闭合开关后，电压表的示数为（选填“1.5”“3”或“0”）V，小电灯（选填“能”或“不能”）正常发光
