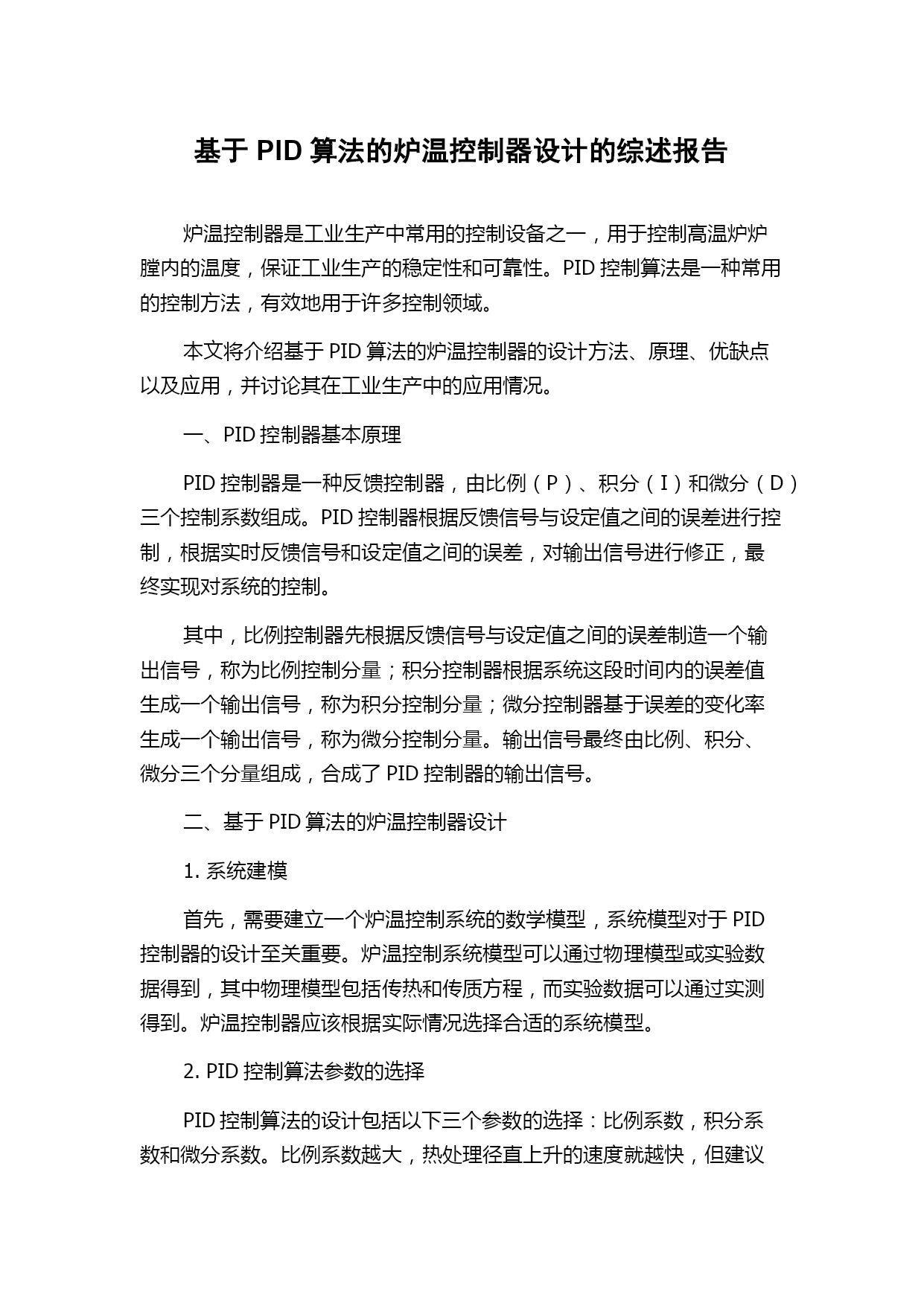

基于PID算法的炉温控制器设计的综述报告炉温控制器是工业生产中常用的控制设备之一，用于控制高温炉炉膛内的温度，保证工业生产的稳定性和可靠性。PID控制算法是一种常用的控制方法，有效地用于许多控制领域。本文将介绍基于PID算法的炉温控制器的设计方法、原理、优缺点以及应用，并讨论其在工业生产中的应用情况。一、PID控制器基本原理PID控制器是一种反馈控制器，由比例（P）、积分（I）和微分（D）三个控制系数组成。PID控制器根据反馈信号与设定值之间的误差进行控制，根据实时反馈信号和设定值之间的误差，对输出信号进行修正，最终实现对系统的控制。其中，比例控制器先根据反馈信号与设定值之间的误差制造一个输出信号，称为比例控制分量；积分控制器根据系统这段时间内的误差值生成一个输出信号，称为积分控制分量；微分控制器基于误差的变化率生成一个输出信号，称为微分控制分量。输出信号最终由比例、积分、微分三个分量组成，合成了PID控制器的输出信号。二、基于PID算法的炉温控制器设计1.系统建模首先，需要建立一个炉温控制系统的数学模型，系统模型对于PID控制器的设计至关重要。炉温控制系统模型可以通过物理模型或实验数据得到，其中物理模型包括传热和传质方程，而实验数据可以通过实测得到。炉温控制器应该根据实际情况选择合适的系统模型。2.PID控制算法参数的选择PID控制算法的设计包括以下三个参数的选择：比例系数，积分系数和微分系数。比例系数越大，热处理径直上升的速度就越快，但建议取一个适当的值以避免过度控制。比例系数太小，就会使控制系统响应过慢。积分系数的作用是消除长时间的稳态误差，但如果积分系数设定过大，系统容易发生震荡现象。微分系数的作用是响应瞬时变化，但如果设定过大，系统容易发生过度幅值的情况。3.炉温控制器设计算法PID控制器的输出值是由比例、积分、微分三个元素组成，其表示如下：其中，u(t)为控制器的输出，e(t)为设定值与实际值的误差，Kp，Ti，Td代表比例、积分和微分参数。炉温控制器的控制算法可以按如下步骤进行：1）通过实验或物理模型确定系统模型。2）设计控制系统的目标值和反馈环节。一个简单的反馈环节是将对温度的误差反馈到控制器中，并将其转换为系统的输出。3）确定PID控制算法的比例、积分、微分系数。4）通过软件或硬件将PID控制算法实现为炉温控制器的一部分。5）对控制器进行实际测试并进行调整，直到达到预期的控制性能。三、优缺点及应用1.优点（1）精度高：PID控制器具有较高的控制精度，能够有效控制高温炉炉膛内的温度。（2）适用性强：PID控制器能够适用于多种控制场景，广泛应用于电力、化工等工业生产领域。（3）性价比高：PID控制器的优点之一是成本较低，易于实现和维护。2.缺点（1）调参困难：进入PID算法的调参需要专业知识，否则将可能导致系统不稳定。（2）存在滞后性：PID控制器存在一定的滞后性，因此当实际控制情况发生改变时，需要重新调节参数。3.应用PID控制算法被广泛应用于工业生产中的控制设备，特别是炉温控制器。它能够使生产过程更加稳定，降低生产成本，提高产品质量，实现输出功率的自适应调节。炉温控制器以PID算法作为基础设计，常见于热处理、冶金、玻璃和钢铁等领域。其优点清晰，适用性广泛，与时俱进的数字技术使得PID控制器在炉温控制器的方面应用更加高效和准确。
