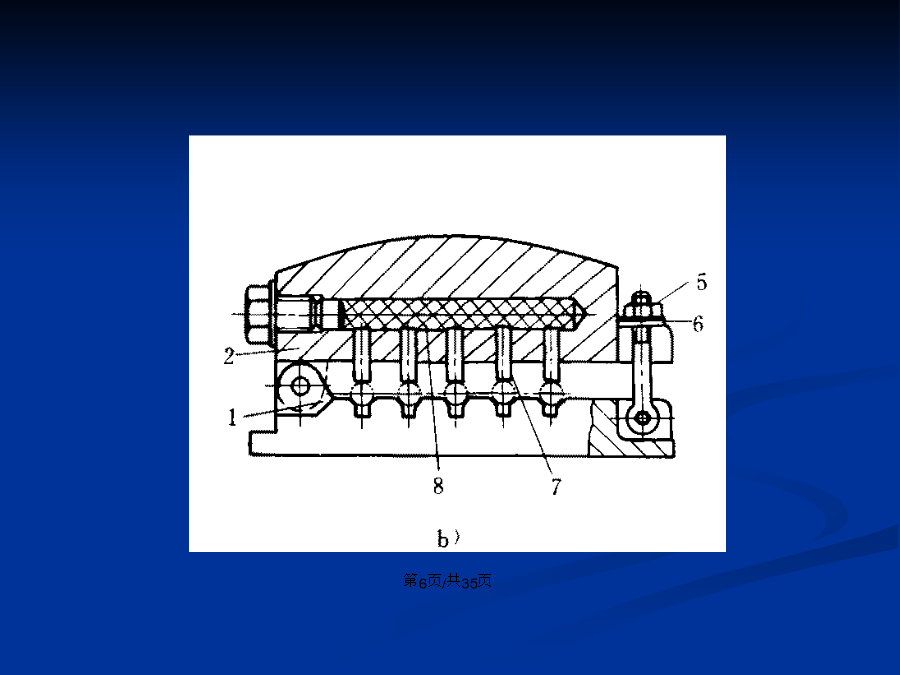

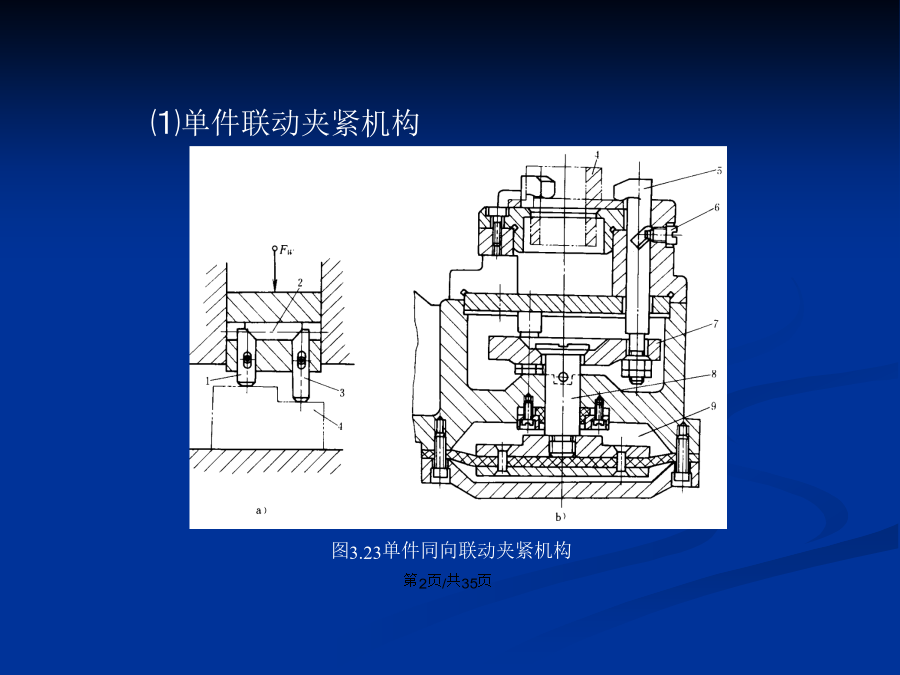

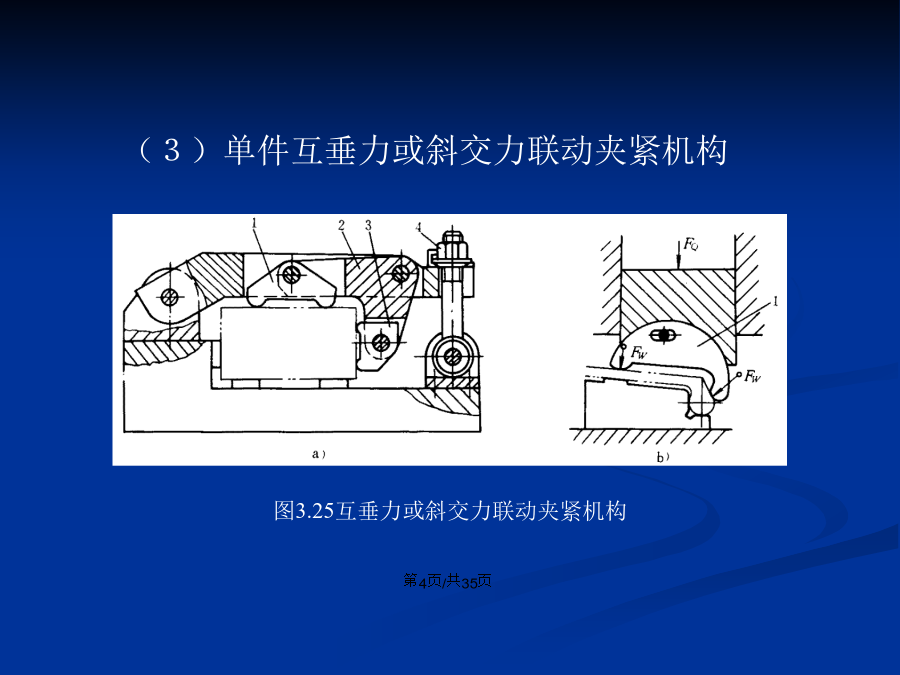

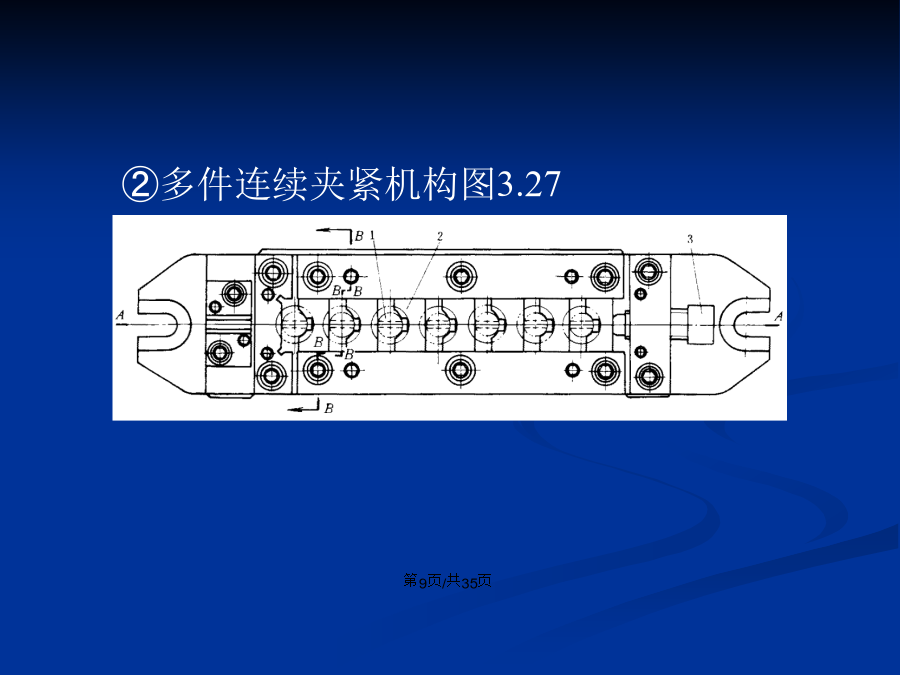

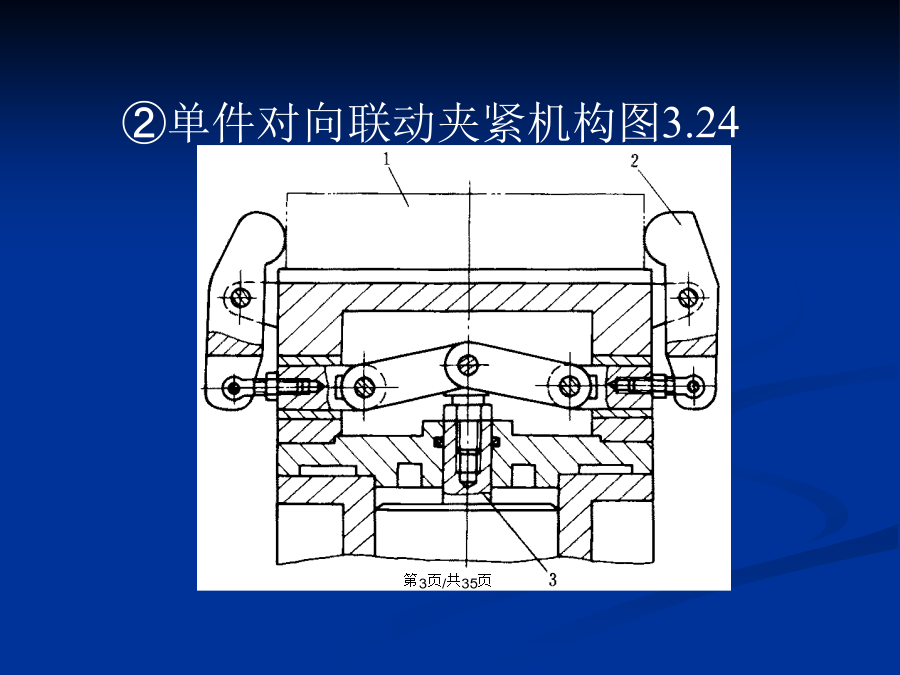

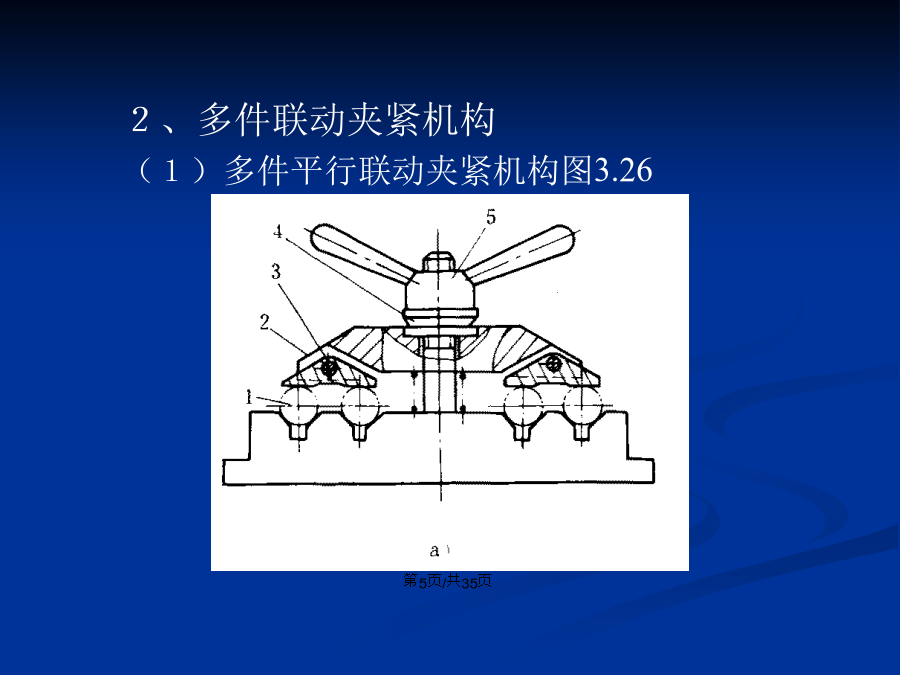

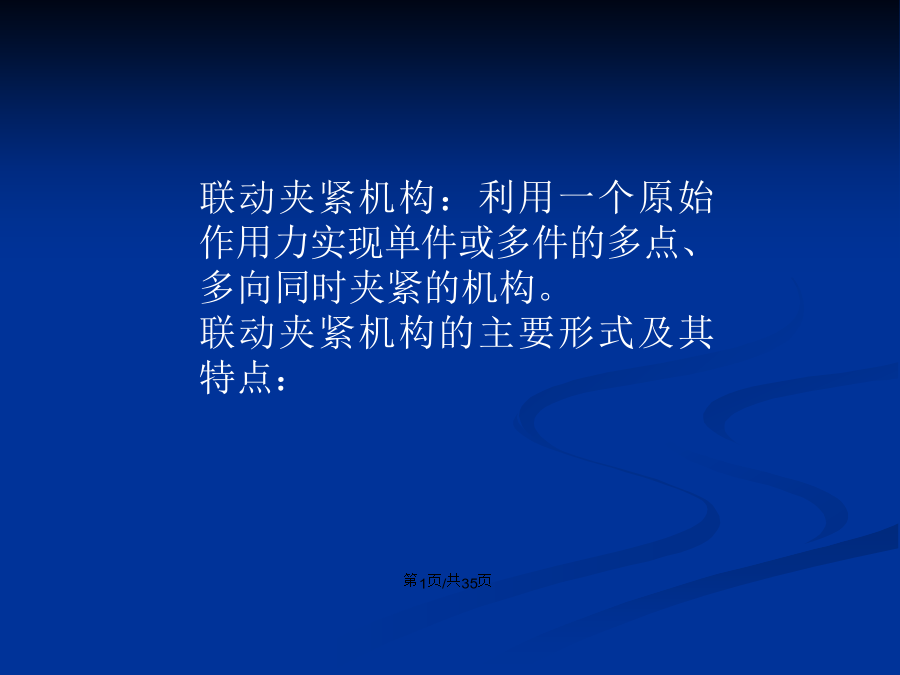

会计学联动夹紧机构：利用一个原始作用力实现单件或多件的多点、多向同时夹紧的机构。联动夹紧机构的主要形式及其特点：②单件对向联动夹紧机构图3.24（３）单件互垂力或斜交力联动夹紧机构２、多件联动夹紧机构///②多件连续夹紧机构图3.27③对称式多件联动夹紧机构图3.28④复合式多件联动夹紧机构图3.29//⑶与其它动作联动的夹紧机构（２）夹紧与移动压板联动机图3.31③夹紧与辅助支承联动机构3.323.5定心夹紧机构1、定心夹紧机构的工作原理/⑴定心夹紧机构：定位和夹紧同时实现的夹紧机构。采用定心夹紧机构可减少△dw。⑵工作原理：利用“定位—夹紧”元件的等速移动或均匀弹性变形来实现定心或对中。⑶特点：①“定位—夹紧”元件合二为一；②始终有：△db=0③主要用在要求定心和对中的场合2、常见的定心夹紧机构：/图3.36杠杆作用的定心卡盘1拉杆；2滑套；3钩形杠杆；4轴销；5夹爪图3.37弹性夹头和弹性心轴1夹具体；2弹性筒夹；3锥套；4螺母；5心轴图3.38波纹套定心心轴1螺母；2波纹套；3垫圈；4工件；5支承圈图3.39液性塑料定心夹紧机构1夹具体；2簿壁套筒；3液性塑料；4滑柱；5螺钉；6限位螺钉复习题3－7、夹紧原理和结构改错(可直接在图中改或文字叙述)
