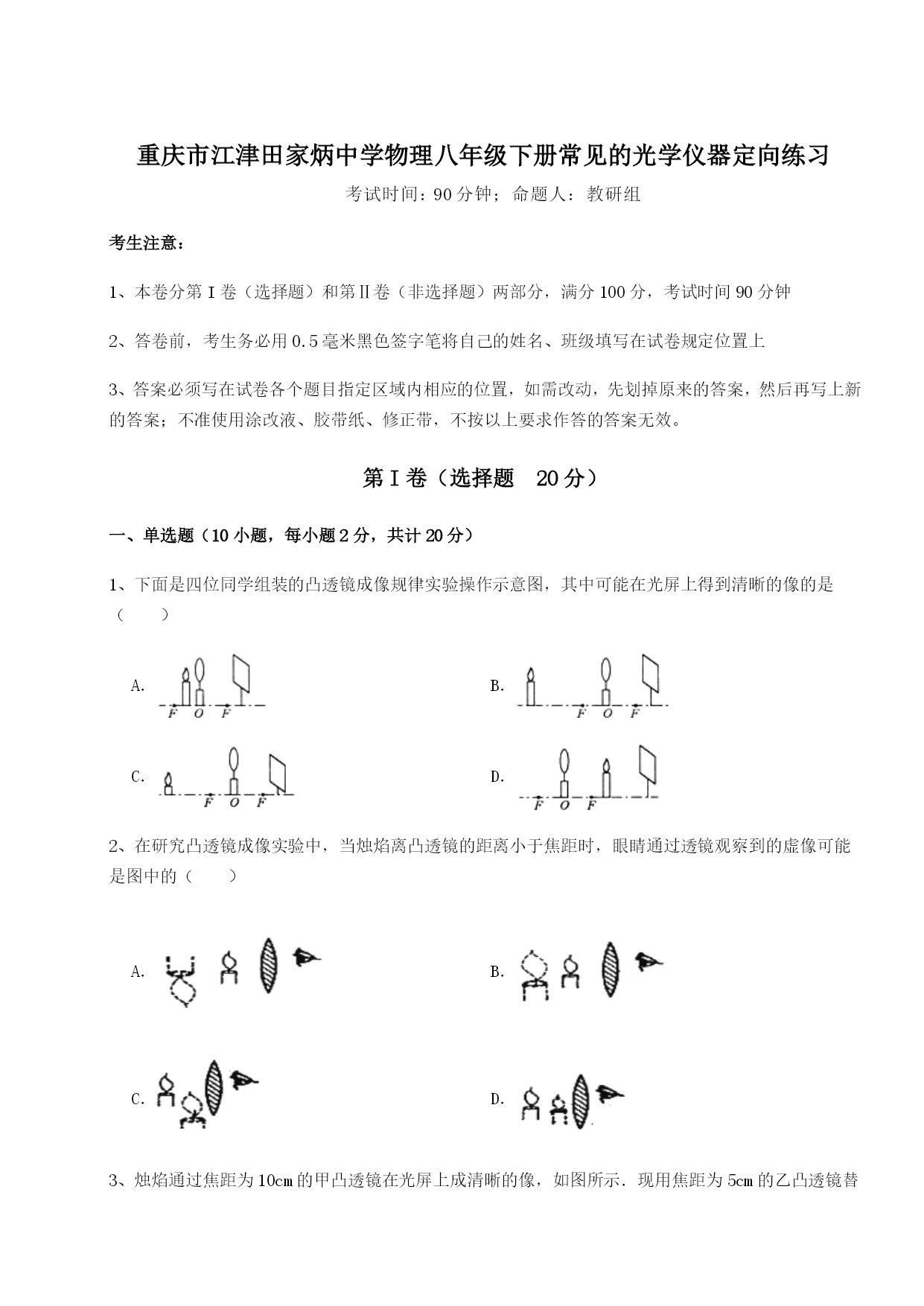

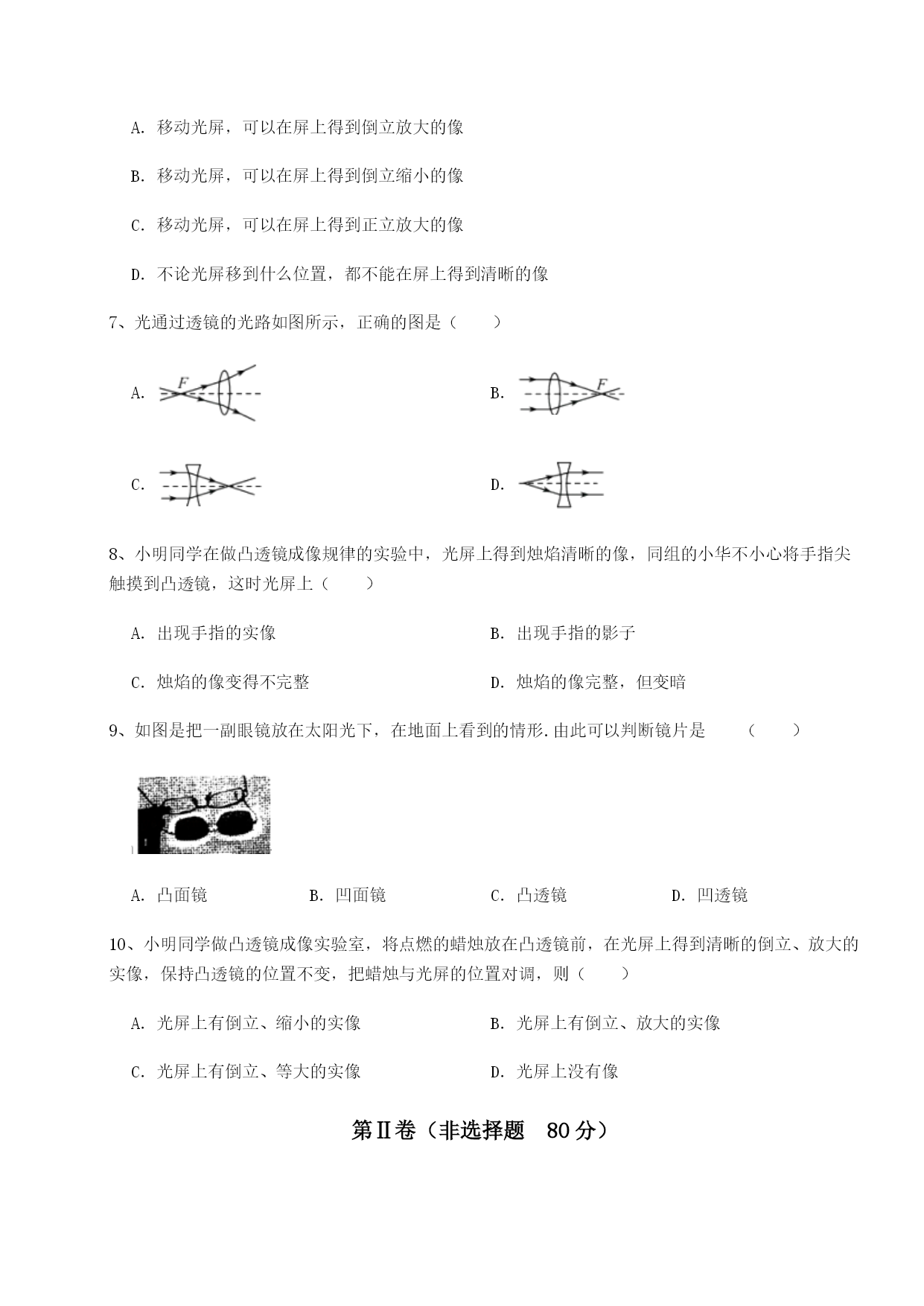

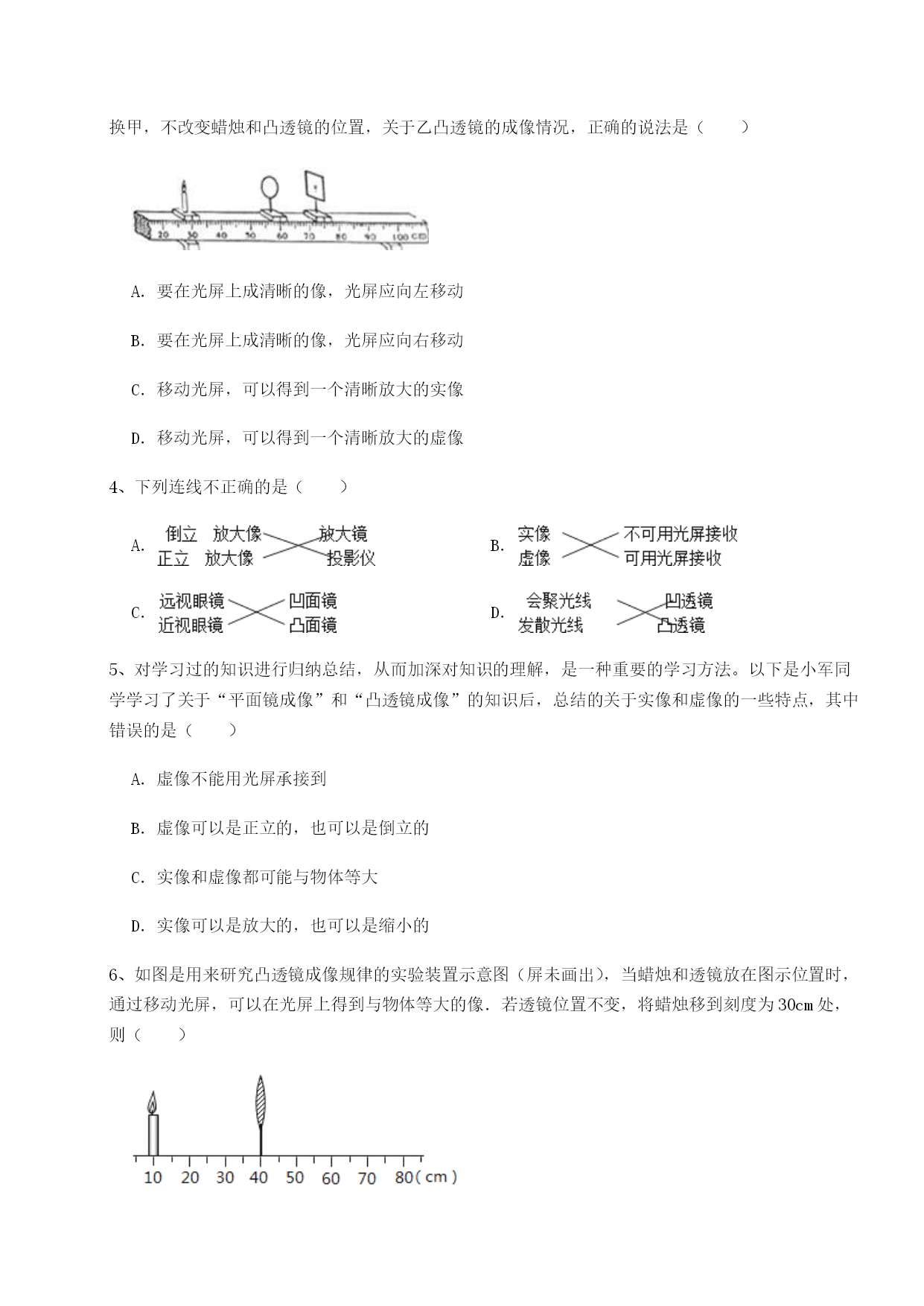

重庆市江津田家炳中学物理八年级下册常见的光学仪器定向练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（）A．B．C．D．2、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（）A．B．C．D．3、烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（）A．要在光屏上成清晰的像，光屏应向左移动B．要在光屏上成清晰的像，光屏应向右移动C．移动光屏，可以得到一个清晰放大的实像D．移动光屏，可以得到一个清晰放大的虚像4、下列连线不正确的是（）A．B．C．D．5、对学习过的知识进行归纳总结，从而加深对知识的理解，是一种重要的学习方法。以下是小军同学学习了关于“平面镜成像”和“凸透镜成像”的知识后，总结的关于实像和虚像的一些特点，其中错误的是（）A．虚像不能用光屏承接到B．虚像可以是正立的，也可以是倒立的C．实像和虚像都可能与物体等大D．实像可以是放大的，也可以是缩小的6、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像7、光通过透镜的光路如图所示，正确的图是（）A．B．C．D．8、小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上（）A．出现手指的实像B．出现手指的影子C．烛焰的像变得不完整D．烛焰的像完整，但变暗9、如图是把一副眼镜放在太阳光下，在地面上看到的情形.由此可以判断镜片是（）A．凸面镜B．凹面镜C．凸透镜D．凹透镜10、小明同学做凸透镜成像实验室，将点燃的蜡烛放在凸透镜前，在光屏上得到清晰的倒立、放大的实像，保持凸透镜的位置不变，把蜡烛与光屏的位置对调，则（）A．光屏上有倒立、缩小的实像B．光屏上有倒立、放大的实像C．光屏上有倒立、等大的实像D．光屏上没有像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、点燃的蜡烛分别放在a、b、c、d四个不同位置，如图乙，其中蜡烛放在处所得到的实像最小。2、图是华为最新发布的5G手机－华为Ｍate30pro，该手机使用我国自主研发的海思麒麟990芯片，该芯片采用7nm工艺制程，7nm=m；它的双4000万像素徕卡四摄镜头相当于一个透镜(填“凸”或“凹”)。3、如果长时间就看手机、玩电子游戏，容易造成眼睛近。矫正近视眼，应该佩戴镜片是透镜的眼镜。4、我们都做过“探究凸透镜成像规律”的实验，图示为该实验的装置图。【测量凸透镜的焦距】将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则可确定此凸透镜焦距约是10cm。【评估实验的方案】方案甲：分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处，调整光屏到凸透镜的距离，观察并记录在屏上能否成像以及所成像的特点，分析总结得出凸透镜成像的规律。方案乙：除甲中的做法外，还应该把蜡烛放在大于2f的某一位置，大于f小于2f的某一位置，观察并记录对应的成像情况，才能总结得出凸透镜成像的规律。方案丙：把点燃的蜡烛从距凸透镜较远的位置逐渐移近，通过不断调整光屏到凸透镜的距离，观察并记录在屏上能否成像，以及所成像的特点，包括观察所成像随蜡烛位置变化而变化的趋势，尤其是在f和2f处所成像的情况，从而总结得出凸透镜成像的规律。（1）以上三种方案中，哪些是科学合理的：（选填“甲”、“乙”或“丙”）。（2）【解决实验中问题】a.小莉同学做实验时，发现烛焰在光屏上的像偏高，如装置图所示，若要使烛焰成像在光屏中心，只调节烛焰，应将烛焰向（选填“上”或“下”）调节。b.小丽同学做实验时，发现无
