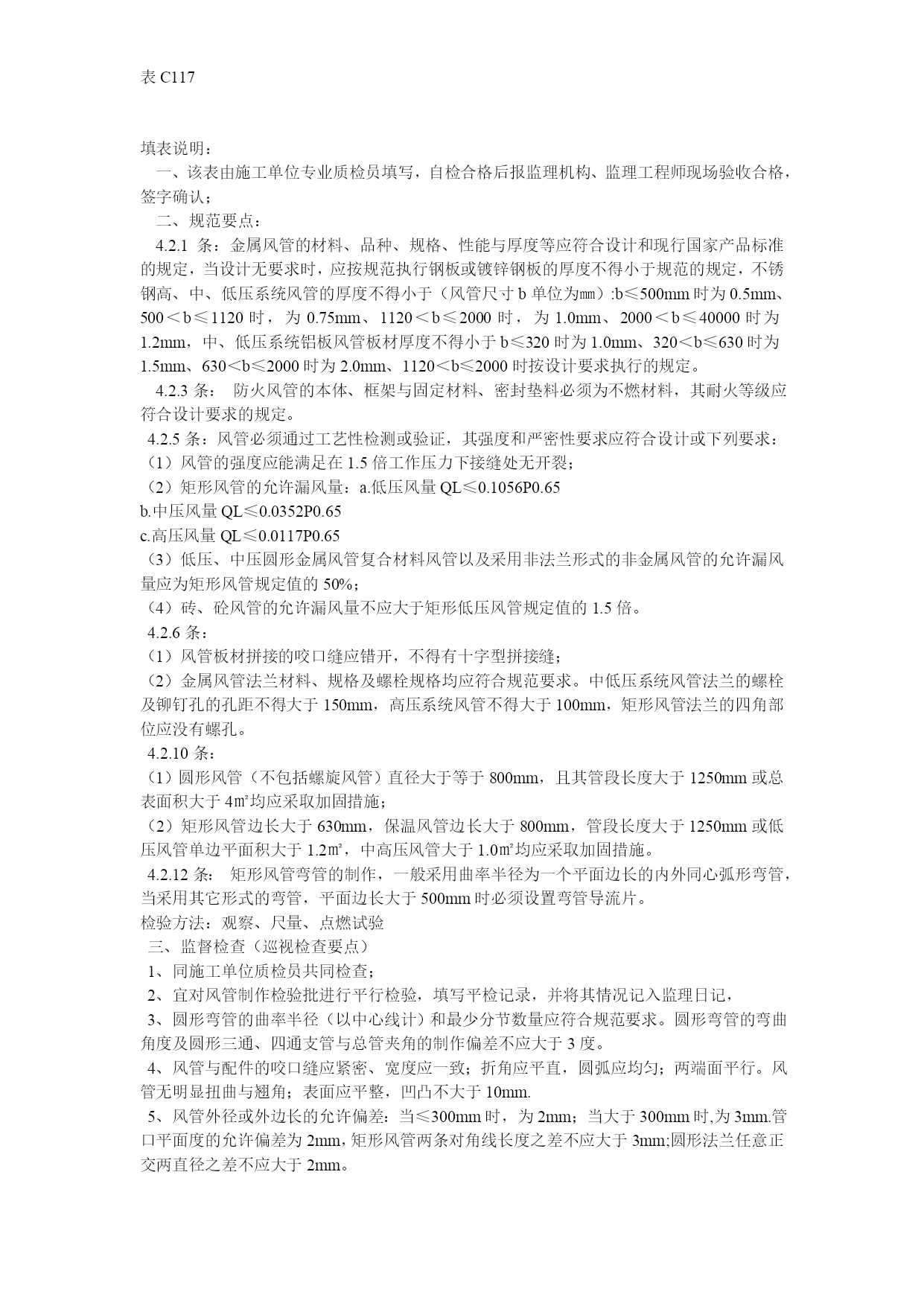

表C117风管与配件制作检验批质量验收记录表（金属风管）GB50243-2002（Ⅰ）编号：08-04-C117-1工程名称......和平小区01号分项工程名称空调风管与配件制作验收部位总承包单位......建筑公司项目经理---专业工长专业承包单位项目经理施工班长施工执行标准及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1材质种类、性能及厚度第4.2.1条2防火风管材料及密封垫材料第4.2.3条3风管强度及严密性、工艺性检验第4.2.5条4风管的连接第4.2.6条5风管的加固第4.2.10条6矩形弯管制作及导流片第4.2.12条7净化空调风管第4.2.13条一般项目1圆形弯管制作第4.3.1-1条2风管外观质量和外形尺寸第4.3.1-23条3焊接风管第4.3.1-4条4法兰风管第4.3.2条5铝板和不锈钢板风管第4.3.2-4条6无法兰圆形风管制作第4.3.3条7无法兰矩形风管制作第4.3.3条8风管的加固第4.3.4条9净化空调风管第4.3.11条施工单位检查评定结果：质量检查员：年月日监理或建设单位验收结论：监理工程师或建设单位项目专业技术负责人：年月日风管与配件制作检验批质量验收记录（金属、）填表说明：一、该表由施工单位专业质检员填写，自检合格后报监理机构、监理工程师现场验收合格，签字确认；二、规范要点：4.2.1条：金属风管的材料、品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定，当设计无要求时，应按规范执行钢板或镀锌钢板的厚度不得小于规范的规定，不锈钢高、中、低压系统风管的厚度不得小于（风管尺寸b单位为㎜）:b≤500mm时为0.5mm、500＜b≤1120时，为0.75mm、1120＜b≤2000时，为1.0mm、2000＜b≤40000时为1.2mm，中、低压系统铝板风管板材厚度不得小于b≤320时为1.0mm、320＜b≤630时为1.5mm、630＜b≤2000时为2.0mm、1120＜b≤2000时按设计要求执行的规定。4.2.3条：防火风管的本体、框架与固定材料、密封垫料必须为不燃材料，其耐火等级应符合设计要求的规定。4.2.5条：风管必须通过工艺性检测或验证，其强度和严密性要求应符合设计或下列要求：（1）风管的强度应能满足在1.5倍工作压力下接缝处无开裂；（2）矩形风管的允许漏风量：a.低压风量QL≤0.1056P0.65b.中压风量QL≤0.0352P0.65c.高压风量QL≤0.0117P0.65（3）低压、中压圆形金属风管复合材料风管以及采用非法兰形式的非金属风管的允许漏风量应为矩形风管规定值的50%；（4）砖、砼风管的允许漏风量不应大于矩形低压风管规定值的1.5倍。4.2.6条：（1）风管板材拼接的咬口缝应错开，不得有十字型拼接缝；（2）金属风管法兰材料、规格及螺栓规格均应符合规范要求。中低压系统风管法兰的螺栓及铆钉孔的孔距不得大于150mm，高压系统风管不得大于100mm，矩形风管法兰的四角部位应没有螺孔。4.2.10条：（1）圆形风管（不包括螺旋风管）直径大于等于800mm，且其管段长度大于1250mm或总表面积大于4㎡均应采取加固措施；（2）矩形风管边长大于630mm，保温风管边长大于800mm，管段长度大于1250mm或低压风管单边平面积大于1.2㎡，中高压风管大于1.0㎡均应采取加固措施。4.2.12条：矩形风管弯管的制作，一般采用曲率半径为一个平面边长的内外同心弧形弯管，当采用其它形式的弯管，平面边长大于500mm时必须设置弯管导流片。检验方法：观察、尺量、点燃试验三、监督检查（巡视检查要点）1、同施工单位质检员共同检查；2、宜对风管制作检验批进行平行检验，填写平检记录，并将其情况记入监理日记，3、圆形弯管的曲率半径（以中心线计）和最少分节数量应符合规范要求。圆形弯管的弯曲角度及圆形三通、四通支管与总管夹角的制作偏差不应大于3度。4、风管与配件的咬口缝应紧密、宽度应一致；折角应平直，圆弧应均匀；两端面平行。风管无明显扭曲与翘角；表面应平整，凹凸不大于10mm.5、风管外径或外边长的允许偏差：当≤300mm时，为2mm；当大于300mm时,为3mm.管口平面度的允许偏差为2mm，矩形风管两条对角线长度之差不应大于3mm;圆形法兰任意正交两直径之差不应大于2mm。6、焊接风管的焊缝应平整，不应有裂缝、凸瘤、穿透的夹渣、气孔及其他缺陷等，焊接后板材的变形应矫正，并将焊渣及飞溅物清除干净。7、风管法兰焊缝应溶合良好、饱满，无假焊和空洞；法兰平面度的允许偏差为2mm，同一批量加工的相同规格法兰的螺孔排列应一致，并具有互换性。风管与法兰采用铆接连接时，铆接应
