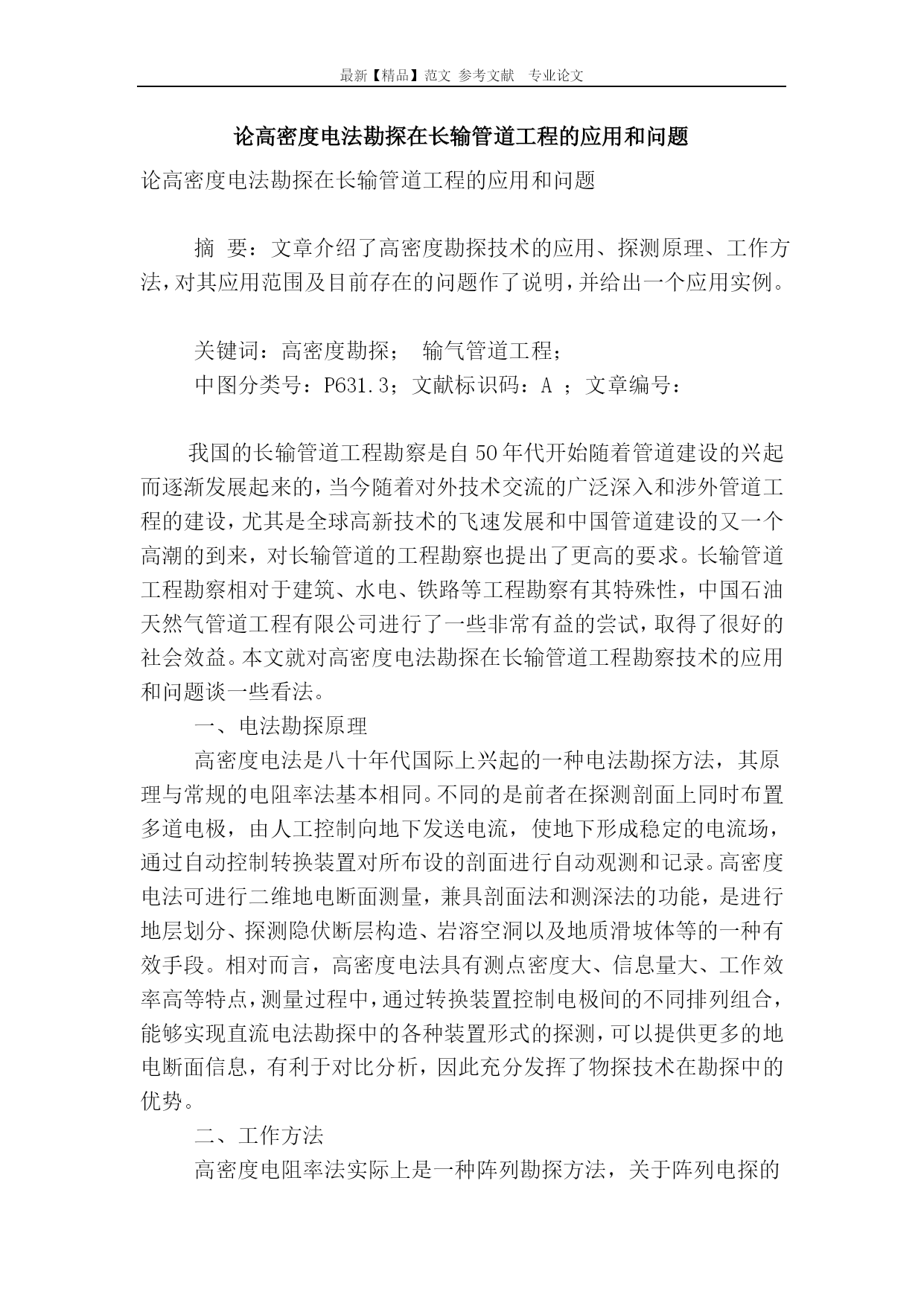

最新【精品】范文参考文献专业论文论高密度电法勘探在长输管道工程的应用和问题论高密度电法勘探在长输管道工程的应用和问题摘要：文章介绍了高密度勘探技术的应用、探测原理、工作方法，对其应用范围及目前存在的问题作了说明，并给出一个应用实例。关键词：高密度勘探；输气管道工程；中图分类号：P631.3；文献标识码：A；文章编号：我国的长输管道工程勘察是自50年代开始随着管道建设的兴起而逐渐发展起来的，当今随着对外技术交流的广泛深入和涉外管道工程的建设，尤其是全球高新技术的飞速发展和中国管道建设的又一个高潮的到来，对长输管道的工程勘察也提出了更高的要求。长输管道工程勘察相对于建筑、水电、铁路等工程勘察有其特殊性，中国石油天然气管道工程有限公司进行了一些非常有益的尝试，取得了很好的社会效益。本文就对高密度电法勘探在长输管道工程勘察技术的应用和问题谈一些看法。一、电法勘探原理高密度电法是八十年代国际上兴起的一种电法勘探方法，其原理与常规的电阻率法基本相同。不同的是前者在探测剖面上同时布置多道电极，由人工控制向地下发送电流，使地下形成稳定的电流场，通过自动控制转换装置对所布设的剖面进行自动观测和记录。高密度电法可进行二维地电断面测量，兼具剖面法和测深法的功能，是进行地层划分、探测隐伏断层构造、岩溶空洞以及地质滑坡体等的一种有效手段。相对而言，高密度电法具有测点密度大、信息量大、工作效率高等特点，测量过程中，通过转换装置控制电极间的不同排列组合，能够实现直流电法勘探中的各种装置形式的探测，可以提供更多的地电断面信息，有利于对比分析，因此充分发挥了物探技术在勘探中的优势。二、工作方法高密度电阻率法实际上是一种阵列勘探方法，关于阵列电探的思想早在70年代末就有人开始考虑实施，英国学者所设计的电测深偏置系统实际上就是高密度电法的最初模式。在现场测量时，它只需在预先选定的测线和测点上，将全部电极设置在一定间隔的测点上，然后通过特制的电极转换装置根据需要，将这些电极组合成指定的电极装置和电极距，快速完成多种电极装置和多电极距在观测剖面的多个测点上的电阻率法(视电阻率)观测。再配上相应的数据处理、成图和解释软件，便可及时完成给定的地质勘查任务。其中，高密度电法勘探温纳装置α排列。最小间隔系数n（MIN）=1，最大间隔系数为n（MAX）=16。每个断面的探测参数如下：排列方式：α排列电极：60电极间距（米）：5最小间隔系数：1最大间隔系数：16供电电压：180V数据处理数据处理是中南大学研制的激电法反演软件IPInv。数据处理主要包括两大部分，即数据预处理和数据反演处理。2）数据预处理数据预处理主要包括：（1）编辑视电阻率值，对突变点和噪声引起的畸变数据进行剔除；（2）对由多个测量断面组成的剖面进行拼接；（3）把各电极所对应的平面坐标添加到数据文件中；（4）对于地形起伏较大的剖面，把高程坐标添加到数据文件中，以备反演处理时进行地形校正处理。3）反演处理野外采集的数据经过反演计算，转换为深度――电阻率的关系，以获得地下地电断面的特征。反演处理主要包括：根据地质调查资料建立初始的二维地电模型、选择反演参数（阻尼系数、迭代次数、收敛极限）等，然后采用最小二乘法进行反演计算，查看反演结果，最后进行地形校正，获得最终的地下地电断面，用于地质解释。三、工程应用西气东输二线管道西起新疆的霍尔果斯，经西安、南昌，南下广州，东至上海，途经新疆、甘肃、宁夏、陕西、河南、安徽、湖北、湖南、江西、广西、广东、浙江和上海13个省、自治区、直辖市。干线全长4859km，加上若干条支线，管道总长度超过7000km。项目物探组共承担了以下四条隧道的初步工程物探（反射波地震勘探和高密度电法）工作：①密岭一号隧道，长1224.72m；②密岭二号隧道，长1605.93m；③杨家村一号隧道，长219.15m；④杨家村二号隧道，长1891.50m。这四个隧道分散在两个测区，前两条隧道位于江西省吉安市遂川县枚江镇和巾石乡境内，后两条隧道位于江西省南康市赤土乡和大余县新城镇境内，工区交通便利，附近有105国道，323国道以及其它公路通过。四条隧道属于丘陵-低山地貌，地形起伏大，地面黄海高程变化在150m至800m之间，山比较陡；当地雨水充足，使得测区范围内植被覆盖良好，树木茂盛，茅草丛生。根据该段高密度电阻率二维反演断面成果图，该隧道沿纵剖面电阻率异常形态复杂，大致可分为三段。桩号m2A+0m～m2A+320m段在整条剖面上电阻率值相对较低，基本在1000欧姆?米以下，局部有高阻体出现。在桩号m2A+320m～m2A+1040m范围内电阻率值表现为高阻低阻相间分布，高阻体电阻率值一般在3000至10000欧姆?米以上，推测对应区间内基岩面埋
