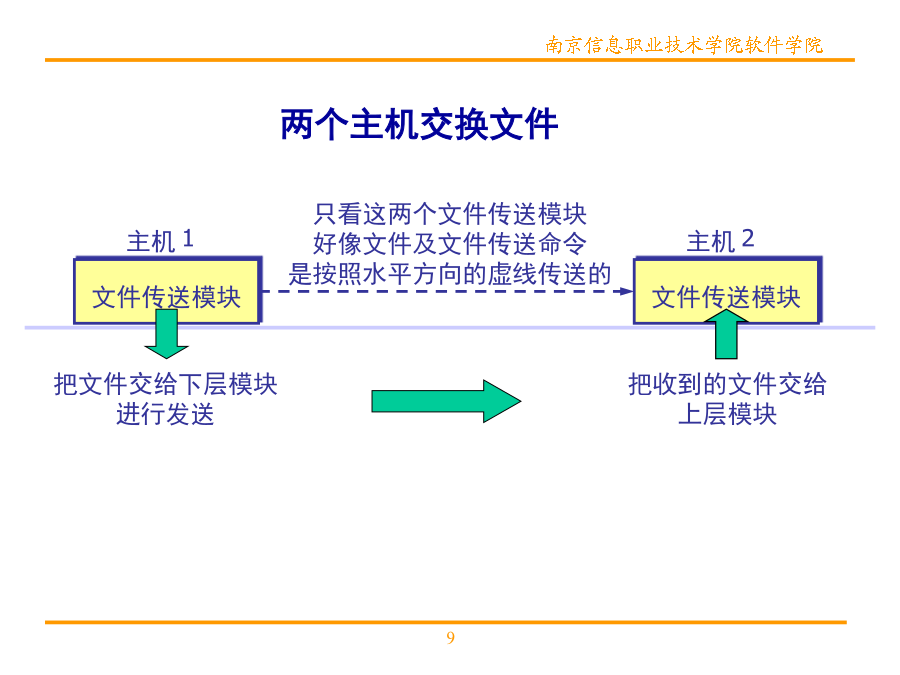

计算机网络技术第3章网络体系结构与网络协议学习内容：OSI参考模型结构物理层、数据链路层、网络层、传输层、会话层、表示层及应用层的功能，所使用的硬件设备，所使用的协议TCP/IP参考模型结构OSI参考模型与TCP/IP参考模型的比较3.1网络体系结构的基本概念社会上存在的邮政系统协议、层次、接口与体系结构的概念层次（layer）划分层次的概念举例两个主机交换文件再设计一个通信服务模块再设计一个网络接入模块计算机网络的层次模型分层的好处层数多少要适当接口（interface）网络体系结构（networkarchitecture）3.2ISO/OSI参考模型在OSI中的“开放”是指只要遵循OSI标准，一个系统就可以与位于世界上任何地方、同样遵循同一标准的其它任何系统进行通信；OSI标准中，采用的是三级抽象：体系结构（architecture）服务定义（servicedefinition）协议说明（protocolspecification）体系结构服务定义3.2.2OSI参考模型的结构ISO划分七层结构的基本原则：网中各结点都具有相同的层次；不同结点的同等层具有相同的功能；同一结点内相邻层之间通过接口通信；每层可以使用下层提供的服务，并向其上层提供服务；不同结点的同等层通过协议来实现对等层之间的通信。3.2.3OSI参考模型各层的功能简介数据链路层的主要功能：在物理层提供的服务基础上，数据链路层在通信的实体间建立数据链路连接；传输以“帧”为单位的数据包；采用差错控制与流量控制方法，使有差错的物理线路变成无差错的数据链路。网络层的主要功能：通过路由选择算法为分组通过通信子网选择最适当的路径；为数据在结点之间传输创建逻辑链路；实现拥塞控制、网络互连等功能。传输层的主要功能：向用户提供可靠端到端（end-to-end）服务；处理数据包错误、数据包次序，以及其他一些关键传输问题；传输层向高层屏蔽了下层数据通信的细节，是计算机通信体系结构中关键的一层。会话层的主要功能：负责维护两个结点之间的传输链接，以便确保点-点传输不中断；管理数据交换。表示层的主要功能：用于处理在两个通信系统中交换信息的表示方式；数据格式变换；数据加密与解密；数据压缩与恢复。应用层的主要功能:为应用程序提供了网络服务;应用层需要识别并保证通信对方的可用性，使得协同工作的应用程序之间的同步;建立传输错误纠正与保证数据完整性的控制机制。3.2.4OSI环境中的数据传输过程OSI环境中的数据流物理层是OSI/RM的最低层，物理层保证通信信道上传输0和1二进制比特流，利用机械的、电气的功能和规程特性在DTE和DCE之间实现对物理链路的建立、维护和拆除功能。物理层并不是指物理传输介质，它是介于数据链路层和物理传输介质之间的一层，起着数据链路层到物理传输介质之间的逻辑接口的作用。物理层的主要任务描述为确定与传输媒体的接口的一些特性，即：机械特性指明接口所用接线器的形状和尺寸、引线数目和排列、固定和锁定装置等等。电气特性指明在接口电缆的各条线上出现的电压的范围。功能特性指明某条线上出现的某一电平的电压表示何种意义。过程特性指明对于不同功能的各种可能事件的出现顺序。物理层接口标准举例常见物理层设备与组件物理层的网络连接设备3.4数据链路层数据链路层涉及到的具体内容有以下几点：1.成帧数据链路层要将网络层的数据分成可以管理和控制的数据单元，称其为帧。2.物理地址寻址数据帧在不同的网络中传输时，需要标识出发送数据帧和接收数据帧的节点。3.流量控制数据链路层对发送数据帧的速率必须进行控制，如果发送的数据帧太多，就会使目的节点来不及处理而造成数据丢失。4.差错控制为了保证物理层传输数据的可靠性，数据链路层需要在数据帧中使用一些控制方法，检测出错或重复的数据帧，并对错误的帧进行纠错或重发。5.接入控制当两个或者更多的节点共享通信链路时，由数据链路层确定在某一时间内该由哪一个节点发送数据，接入控制技术也称为媒体访问控制技术。数据链路层功能B、停-等协议基本思想是：发送方每发送完一个数据帧，都要等待接收方的确认帧到来后，再发送下一帧；接收方每接收到一个数据帧后，都要向发送方发送一个正确接收到数据帧的确认帧。C、滑动窗口协议数据链路层协议实例面向位的同步控制协议（HDLC）HDLC帧格式帧类型及控制字段的意义帧类型数据链路层的设备与组件交换机3.5网络层网络层涉及的概念有以下几个：逻辑地址寻址数据链路层的物理地址只是解决了在同一个网络内部的寻址问题，如果一个数据包从一个网络跨越到另外一个网络时，就需要使用网络层的逻辑地址。路由功能路由选择就是根据一定的原则和算法在传输通路中
