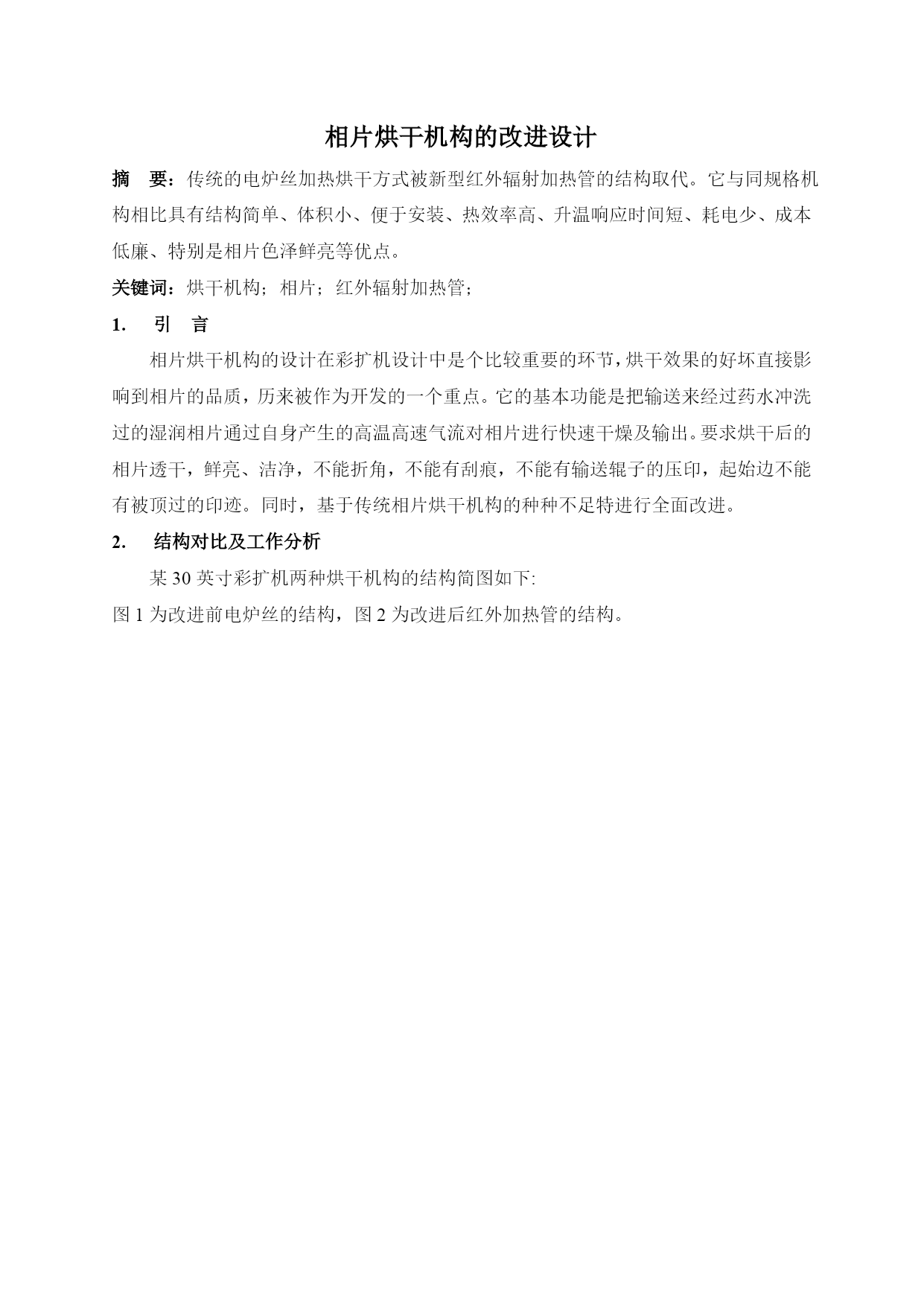

相片烘干机构的改进设计摘要：传统的电炉丝加热烘干方式被新型红外辐射加热管的结构取代。它与同规格机构相比具有结构简单、体积小、便于安装、热效率高、升温响应时间短、耗电少、成本低廉、特别是相片色泽鲜亮等优点。关键词：烘干机构；相片；红外辐射加热管；1.引言相片烘干机构的设计在彩扩机设计中是个比较重要的环节，烘干效果的好坏直接影响到相片的品质，历来被作为开发的一个重点。它的基本功能是把输送来经过药水冲洗过的湿润相片通过自身产生的高温高速气流对相片进行快速干燥及输出。要求烘干后的相片透干，鲜亮、洁净，不能折角，不能有刮痕，不能有输送辊子的压印，起始边不能有被顶过的印迹。同时，基于传统相片烘干机构的种种不足特进行全面改进。2.结构对比及工作分析某30英寸彩扩机两种烘干机构的结构简图如下:图1为改进前电炉丝的结构，图2为改进后红外加热管的结构。由图1中相片被输送组1连续的以线速度v=19.5mm/s输送进入整个烘干机构的内部。在这过程中，由风机2和加热炉丝4产生的温度大约是56的高温气流通过各个气道的导流吹到相片上。这时相片被较快的加热并且这些高速气流会带走相片表面的水汽，通过整个烘干路程的相片上的水汽被不断的蒸发，最后在接近出口处变干。这些热气流一部分通过前后的回流管被风机回吸从而有效利用热能，另一部分通过出口排出，底部风机空腔内也有补偿吸气孔，吸收干燥的常温空气。整个工作耗时大约38.8s,整个路程长757mm。图2中相片被输送组11连续的以线速度v=16.7mm/s输送进入烘干机构的内部，在这过程中其烘干原理基本与图1相同。由上下风机（4、10）和红外加热热管组5及上下鼓风壳产生大约56的高温气流。相片与加热灯管的距离大约8mm，因此相片在瞬间被加热，上下灯管支座7和上下导向板8表面有规则的通气口，这些高速气流通过通气口吹到相片上，相片很快被加热并且带走相片表面的水汽，通过整个烘干路程的相片上的水汽被不断的蒸发，最后在接近出口处变干。这些热气流吹到相片表面后在前后面的出风口被集气罩收集后直接排出，另一部分通过出口排出。整个工作耗时大约14.8s,整个路程长246mm主要技术数据的计算及关键零件的设计相片的烘干两种优缺点比较：功率质量体积成本噪音相片质量效率图1电炉丝3000W风机600W质量重体积大主要有铸造铝制导向滚筒及19件输送辊与图2比较成本高4件130FLJ5工频离心风机噪音大大约60分贝不太鲜亮能够干38.8s图2加热管2500W风机260W质量轻体积紧凑主要有4件输送辊及5件加热灯管与图1比成本低廉6件轴流风机噪音小大约40分贝鲜亮透干14.8s5.结语
