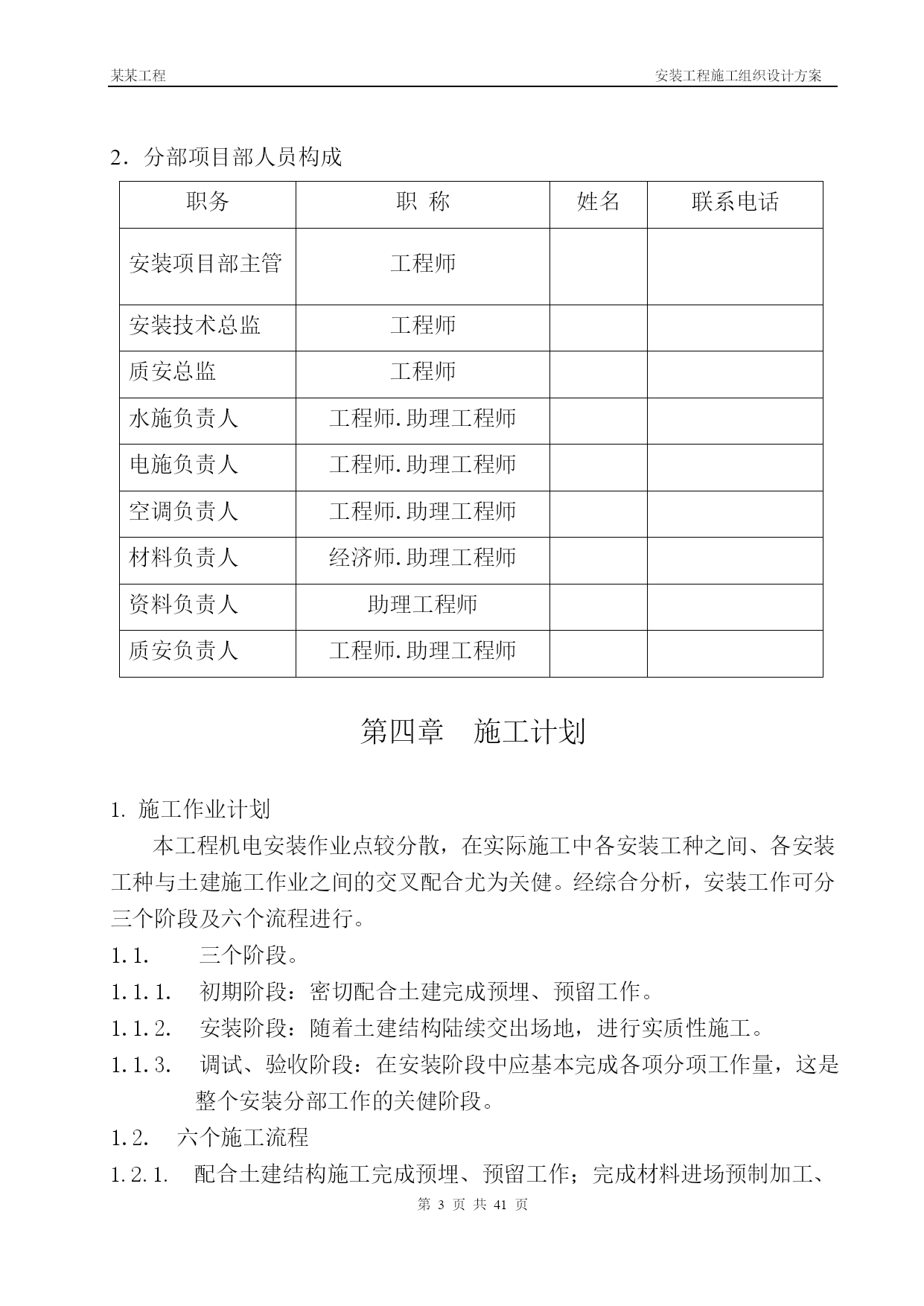

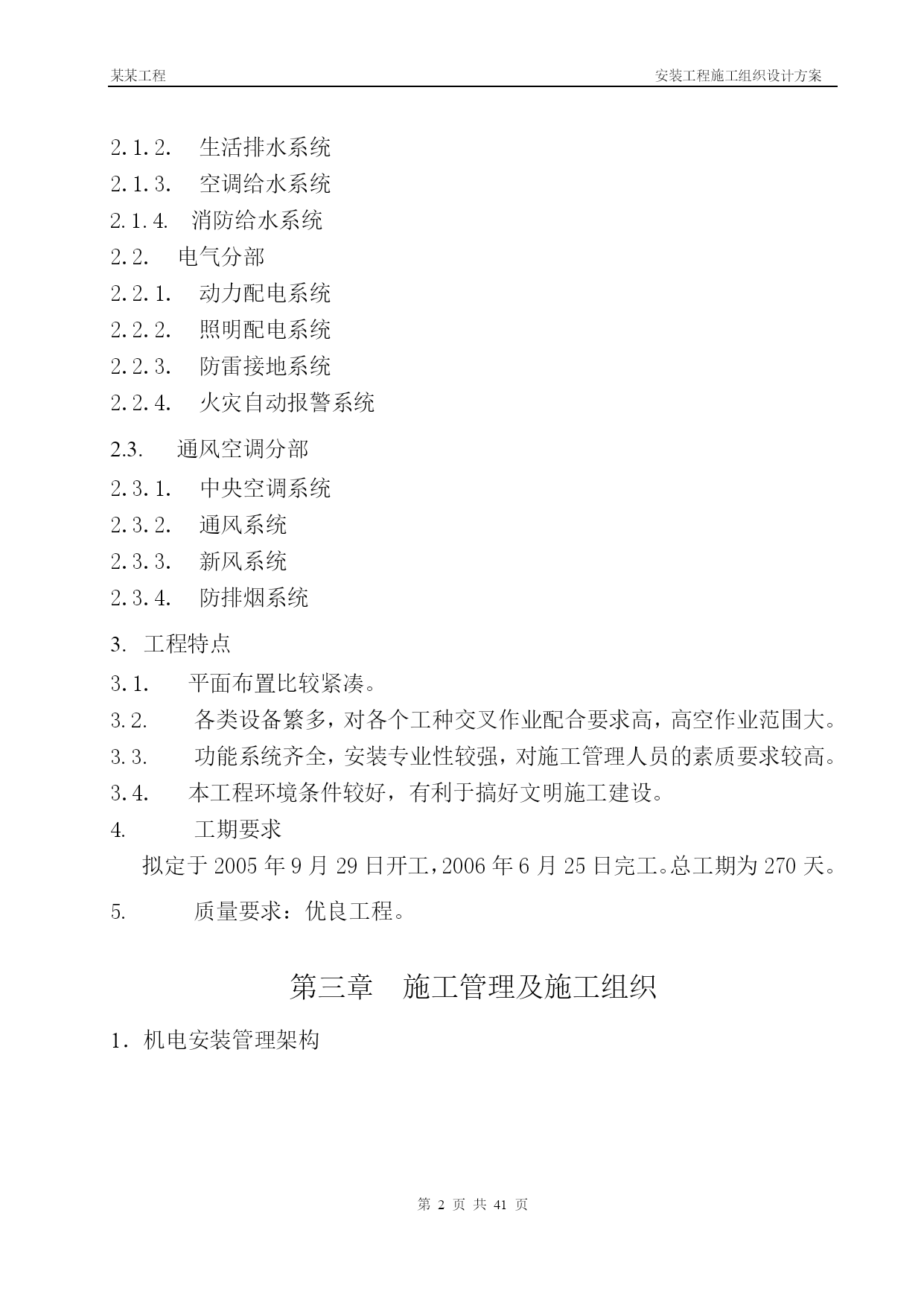

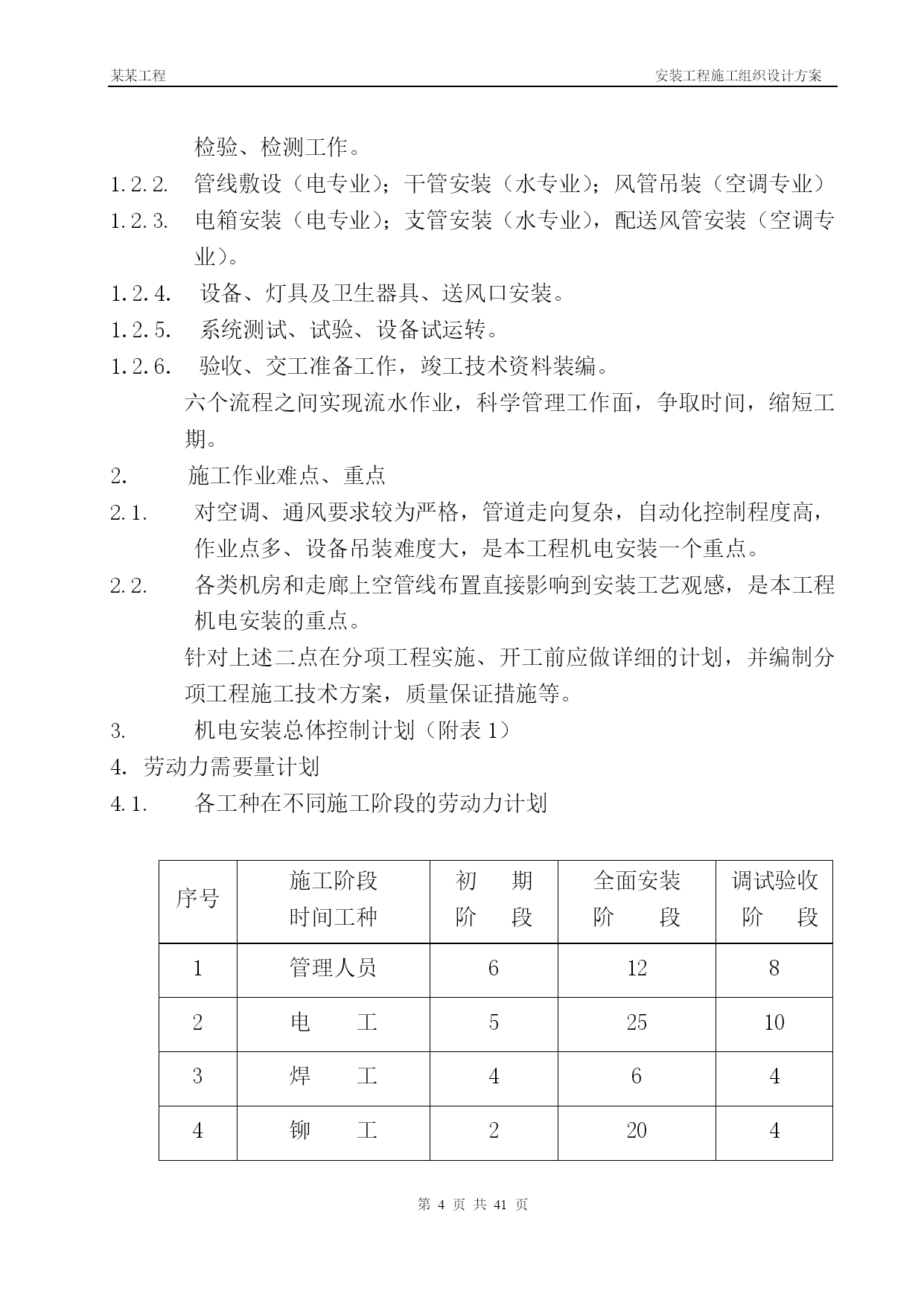

某某工程安装工程施工组织设计方案第页共NUMPAGES41页第一章编制说明某某工程由广东某某公司筹建，某某设计院，由某某公司监理。编制依据1.1.设计图纸甲方提供现有的设计图纸。1.2.建设单位各类招投标文件现行的施工验收规范①《给水排水管道工程施工及验收规范》GB50268-97②《采暖与卫生工程施工及验收规范》GBJ242-82③《自动喷水灭火系统施工及验收规范》GB50261-96④《通风与空调工程施工及验收规范》GB50243-97⑤《压缩机、风机、泵安装工程施工及验收规范》GB50275-98⑥《电气装置安装工程1KV及以下配线工程施工验收规范》GB50258-96⑦《电气装置安装工程电气照明装置施工及验收规范》GB50259-96⑧《电气装置安装工程电缆线路施工及验收规范》GB50168-92⑨《火灾自动报警系统施工及验收规范》GB50166-92⑩其他相关的施工验收规范第二章工程概况工程简介本工程位于**村，机楼建筑面积6740M2，属钢筋混凝土框架结构，建筑层数六层，其中地下消防水池面积为408M2；仓库建筑面积1951M2，建筑层数二层，属钢筋混凝土框架结构。2.施工内容2.1.给排水分部2.1.1.生活给水系统2.1.2.生活排水系统2.1.3.空调给水系统消防给水系统2.2.电气分部2.2.1.动力配电系统2.2.2.照明配电系统2.2.3.防雷接地系统2.2.4.火灾自动报警系统2.3.通风空调分部2.3.1.中央空调系统2.3.2.通风系统2.3.3.新风系统2.3.4.防排烟系统3.工程特点3.1.平面布置比较紧凑。各类设备繁多，对各个工种交叉作业配合要求高，高空作业范围大。功能系统齐全，安装专业性较强，对施工管理人员的素质要求较高。3.4.本工程环境条件较好，有利于搞好文明施工建设。工期要求拟定于2005年9月29日开工，2006年6月25日完工。总工期为270天。质量要求：优良工程。第三章施工管理及施工组织1．机电安装管理架构2．分部项目部人员构成职务职称姓名联系电话安装项目部主管工程师安装技术总监工程师质安总监工程师水施负责人工程师.助理工程师电施负责人工程师.助理工程师空调负责人工程师.助理工程师材料负责人经济师.助理工程师资料负责人助理工程师质安负责人工程师.助理工程师第四章施工计划施工作业计划本工程机电安装作业点较分散，在实际施工中各安装工种之间、各安装工种与土建施工作业之间的交叉配合尤为关健。经综合分析，安装工作可分三个阶段及六个流程进行。1.1.三个阶段。1.1.1.初期阶段：密切配合土建完成预埋、预留工作。1.1.2.安装阶段：随着土建结构陆续交出场地，进行实质性施工。1.1.3.调试、验收阶段：在安装阶段中应基本完成各项分项工作量，这是整个安装分部工作的关健阶段。1.2.六个施工流程配合土建结构施工完成预埋、预留工作；完成材料进场预制加工、检验、检测工作。管线敷设（电专业）；干管安装（水专业）；风管吊装（空调专业）电箱安装（电专业）；支管安装（水专业），配送风管安装（空调专业）。1.2.4.设备、灯具及卫生器具、送风口安装。1.2.5.系统测试、试验、设备试运转。1.2.6.验收、交工准备工作，竣工技术资料装编。六个流程之间实现流水作业，科学管理工作面，争取时间，缩短工期。2.施工作业难点、重点对空调、通风要求较为严格，管道走向复杂，自动化控制程度高，作业点多、设备吊装难度大，是本工程机电安装一个重点。各类机房和走廊上空管线布置直接影响到安装工艺观感，是本工程机电安装的重点。针对上述二点在分项工程实施、开工前应做详细的计划，并编制分项工程施工技术方案，质量保证措施等。机电安装总体控制计划（附表1）4.劳动力需要量计划各工种在不同施工阶段的劳动力计划序号施工阶段时间工种初期阶段全面安装阶段调试验收阶段1管理人员61282电工525103焊工4644铆工22045管道工520106油漆工2647临设电工2228材料员2429杂工26410合计318948施工机具计划主要机具、测试仪表一缆表序号名称规格单位数量备注1电焊机8-30KW台82电动套丝机DN15~150台23砂轮切割机∮300~400台44台式砂轮机台25手提砂轮机台66冲击钻把107手提电钻把108台式电钻台29电动试压泵Y-350台210剪板机台211折板机台212折角机台213液压弯管机台214压线钳把315气焊钳具套416铜管割刀套518绝缘电阻测试表KY-3165个219接地电阻测试表KY-4105个220万用表50
