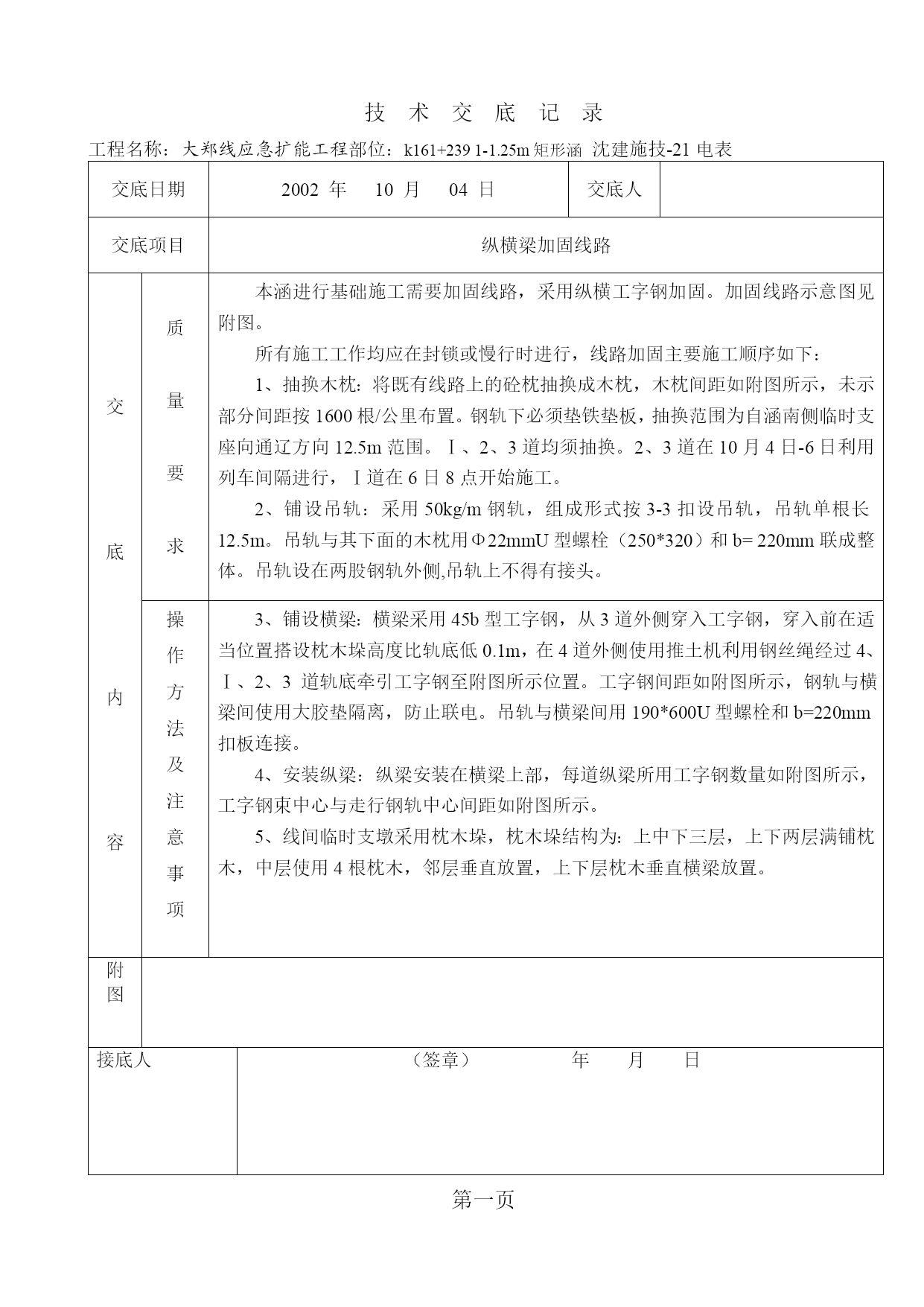

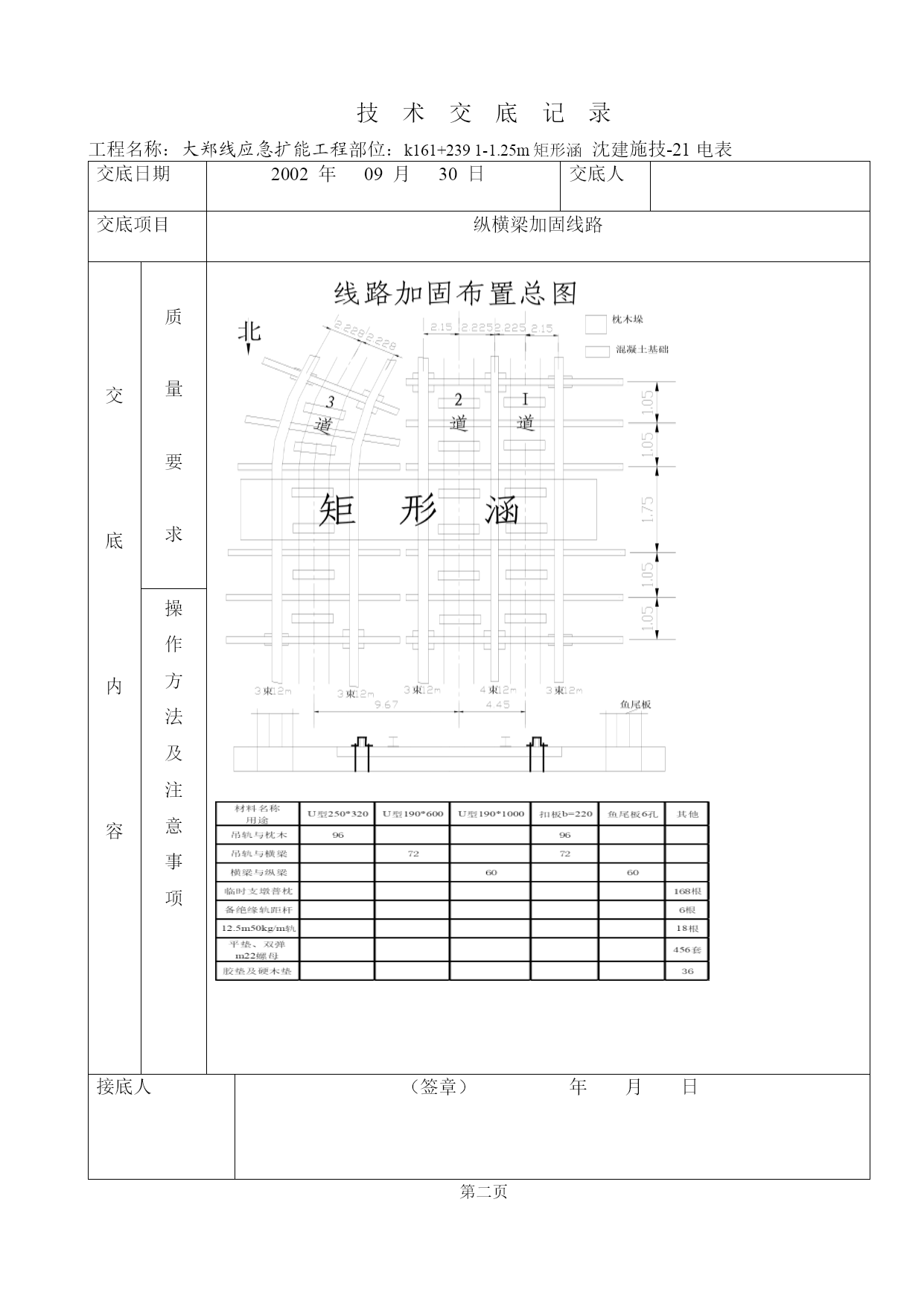

技术交底记录工程名称:大郑线应急扩能工程部位:k161+2391-1.25m矩形涵沈建施技-21电表交底日期2002年10月04日交底人交底项目纵横梁加固线路交底内容质量要求本涵进行基础施工需要加固线路,采用纵横工字钢加固。加固线路示意图见附图。所有施工工作均应在封锁或慢行时进行,线路加固主要施工顺序如下:1、抽换木枕:将既有线路上的砼枕抽换成木枕,木枕间距如附图所示,未示部分间距按1600根/公里布置。钢轨下必须垫铁垫板,抽换范围为自涵南侧临时支座向通辽方向12.5m范围。Ⅰ、2、3道均须抽换。2、3道在10月4日-6日利用列车间隔进行,Ⅰ道在6日8点开始施工。2、铺设吊轨:采用50kg/m钢轨,组成形式按3-3扣设吊轨,吊轨单根长12.5m。吊轨与其下面的木枕用Φ22mmU型螺栓(250*320)和b=220mm联成整体。吊轨设在两股钢轨外侧,吊轨上不得有接头。操作方法及注意事项3、铺设横梁:横梁采用45b型工字钢,从3道外侧穿入工字钢,穿入前在适当位置搭设枕木垛高度比轨底低0.1m,在4道外侧使用推土机利用钢丝绳经过4、Ⅰ、2、3道轨底牵引工字钢至附图所示位置。工字钢间距如附图所示,钢轨与横梁间使用大胶垫隔离,防止联电。吊轨与横梁间用190*600U型螺栓和b=220mm扣板连接。4、安装纵梁:纵梁安装在横梁上部,每道纵梁所用工字钢数量如附图所示,工字钢束中心与走行钢轨中心间距如附图所示。5、线间临时支墩采用枕木垛,枕木垛结构为:上中下三层,上下两层满铺枕木,中层使用4根枕木,邻层垂直放置,上下层枕木垂直横梁放置。附图接底人(签章)年月日第一页技术交底记录工程名称:大郑线应急扩能工程部位:k161+2391-1.25m矩形涵沈建施技-21电表交底日期2002年09月30日交底人交底项目纵横梁加固线路交底内容质量要求操作方法及注意事项接底人(签章)年月日第二页
