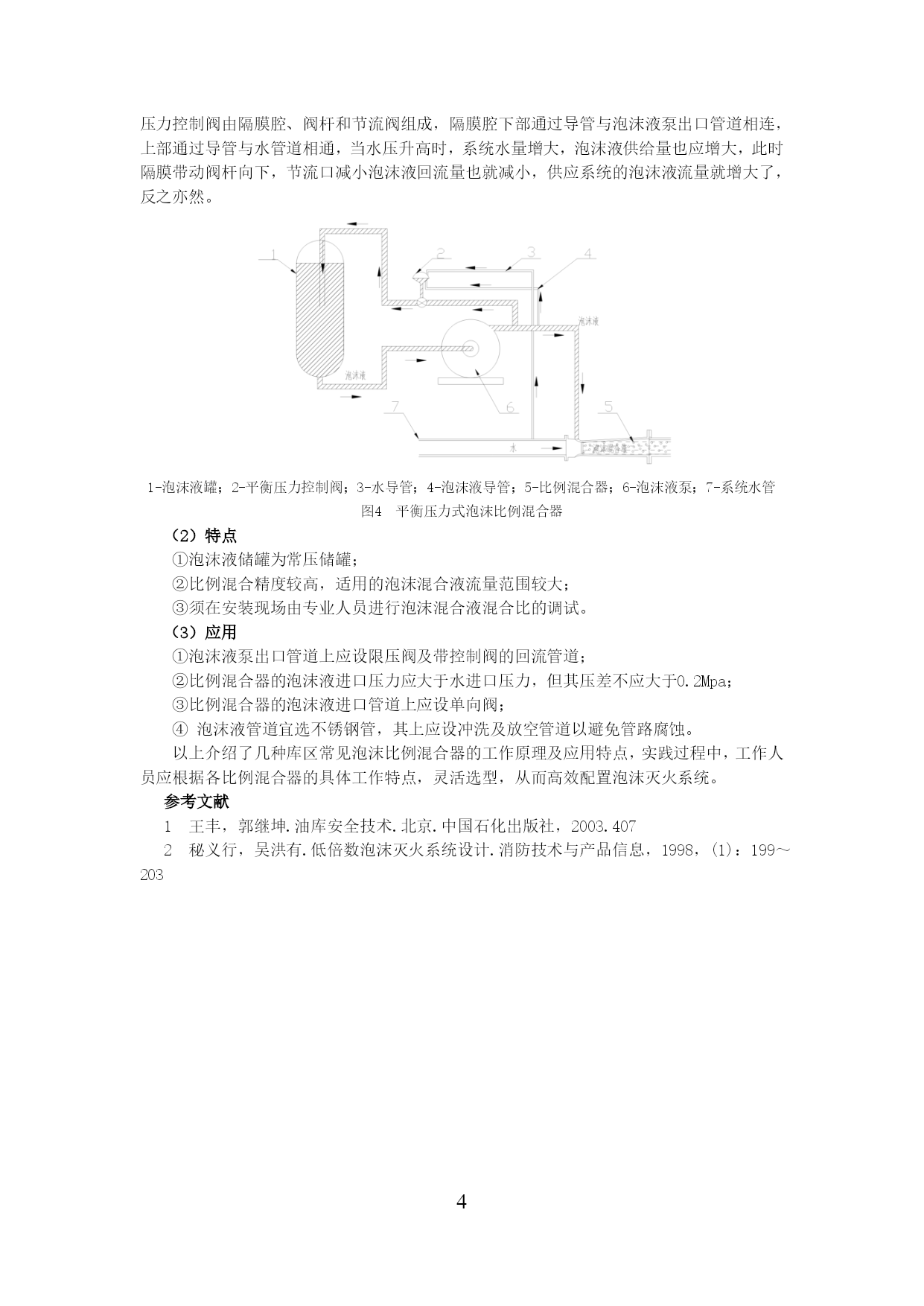

PAGE\*MERGEFORMAT4泡沫比例混合器的种类与应用作者：张宏亮、邵润梅摘要：对工程实际中常用泡沫比例混合器的工作原理进行了详细介绍，同时对列举的泡沫比例混合器的各自特点及应用要求进行了阐述，为工作人员实际生产中合理选型及正确操作提供参考依据。关键词：泡沫混合器种类应用TheKindandApplicationofFoamProportionerTANGLiming，Haomin[ShenyangInstituteofChemicalTechnology，Shenyang，110142]Abstract:Inthisarticle,theoperationalprincipleofvariouskindoffoamproportionerareelaborated,atthesametimetherespectivecharacteristicsandapplicationrequirementoffoamproportionerareintroduced.Thisstudyprovidesthevaluablereferencesforreasonablelectotypeandproperoperationoftheworkerinpractice.Keywords:foam，proportioner，kind，application.泡沫比例混合器是固定式泡沫灭火系统、泡沫消防车的主要配套设备[1]，是泡沫灭火系统的关键部件之一，它能使水与空气泡沫液按一定比例混合，组成混合液，供给泡沫产生器、泡沫枪、泡沫炮或泡沫喷管等。库区工作人员熟知泡沫比例混合器工作原理，了解使用注意事项，对于指导生产实际具有重要意义。目前，泡沫比例混合器使用的有多种，常见的有如下几种：环泵式泡沫比例混合器（1）工作原理如图1所示，环泵比例混合器是利用文丘里管原理的第一代产品，它安装在泵的旁路上，其进口接泵的出口，出口接泵的进口，泵工作时大股液流到系统终端，小股液流回流到泵的进口，小股液流回流经过其比例混合器内腔时利用文丘里管原理形成一定的负压，在大气压力作用下将储罐内的泡沫液吸进腔内与水混合，再到泵进口与水进一步混合后抽到泵的出口，如此循环往复一段时间后其泡沫混合液的混合比达到产生灭火泡沫要求的正常值。系统中泵打出的是泡沫混合液，这是环泵比例混合器所固有的，因此，该泵又称为“泡沫消防泵[2]”。1-水泵出水管；2-闸阀；3-止回阀；4-消防水泵；5-进水阀；6-进口管；7-泡沫比例混合器；8-出口管；9-进液阀；10-吸液管；11-放气阀；12-加液阀；13-液位计；14-放液阀；15-泡沫贮罐；16-水源图1环泵式负压泡沫比例混合器（2）特点①因依据文丘里原理，与其相配的泡沫液储罐为常压储罐；􀁾②结构简单，价格便宜；③泡沫混合液混合比精度难以控制。影响该泡沫比例混合器精度的因素主要有泵的进、出口压力与泡沫液储罐液面相对比例混合器的高度等。泡沫灭火系统一般都建有水池，水罐等储水设施。泵进口压力由水泵轴心与储水设施液面的相对高度决定，进口压力愈小，在一定范围内混合比愈大，零或负压较理想，反之混合比愈小；进口压力一定时出口压力愈高，在一定范围内混合比愈高，反之愈小。泡沫液储罐液面愈高混合比愈高，反之愈小。④操作较复杂，不利于实现自动化。设计时泡沫液储罐与储水设施一般都存在液位差，当泡沫液液面高于水平液面时，操作不慎泡沫液会流到水中，反之水会流到泡沫液储罐中，为避免此类现象发生，设置了相关阀门，但此举却使操作复杂化且不利于实现自动化。（3）应用①选用环泵泡沫比例混合器时，宜选用特性曲线平缓的离心泵，因有部分回流，泵的额定流量应为系统设计流量的1.1倍；②比例混合器出口（即泵进口）压力宜为零或负压，当进口压力为0.7Mpa～0.9Mpa时，其出口压力可为0.02Mpa～0.03Mpa；③吸液口不应高出泡沫液储罐最低液面1m；􀁴􀂰􀁾④比例混合器的出口压力大于0时，吸液管上应设防止水倒流回泡沫液储罐的措施；􀁾⑤应设有不少于一个的备用量。2、隔膜型（有胶囊）压力式泡沫比例混合器（1）工作原理如图2所示，压力水在流经混合器管路时有部分水经过水管进入贮罐内，罐内与主管道上压力平衡的同时适量的泡沫液经出液管流入混合器并与压力水按一定比例自动混合成泡沫混合液。泡沫混合液被输送至泡沫产生器、泡沫枪、泡沫炮或其它泡沫设备，产生空气泡沫扑救甲、乙、丙类液体火灾。1—进口阀；2—比例混合器；3—出口阀；4—进水阀；5—出液阀；6—胶囊排气阀；7、8—水腔放水阀；9—排液阀图2隔膜型（有胶囊）压力式泡沫比例混合器（2）特点①泡沫液储罐为压力储罐；􀁾②系统工作时泡沫液与水不接触,
