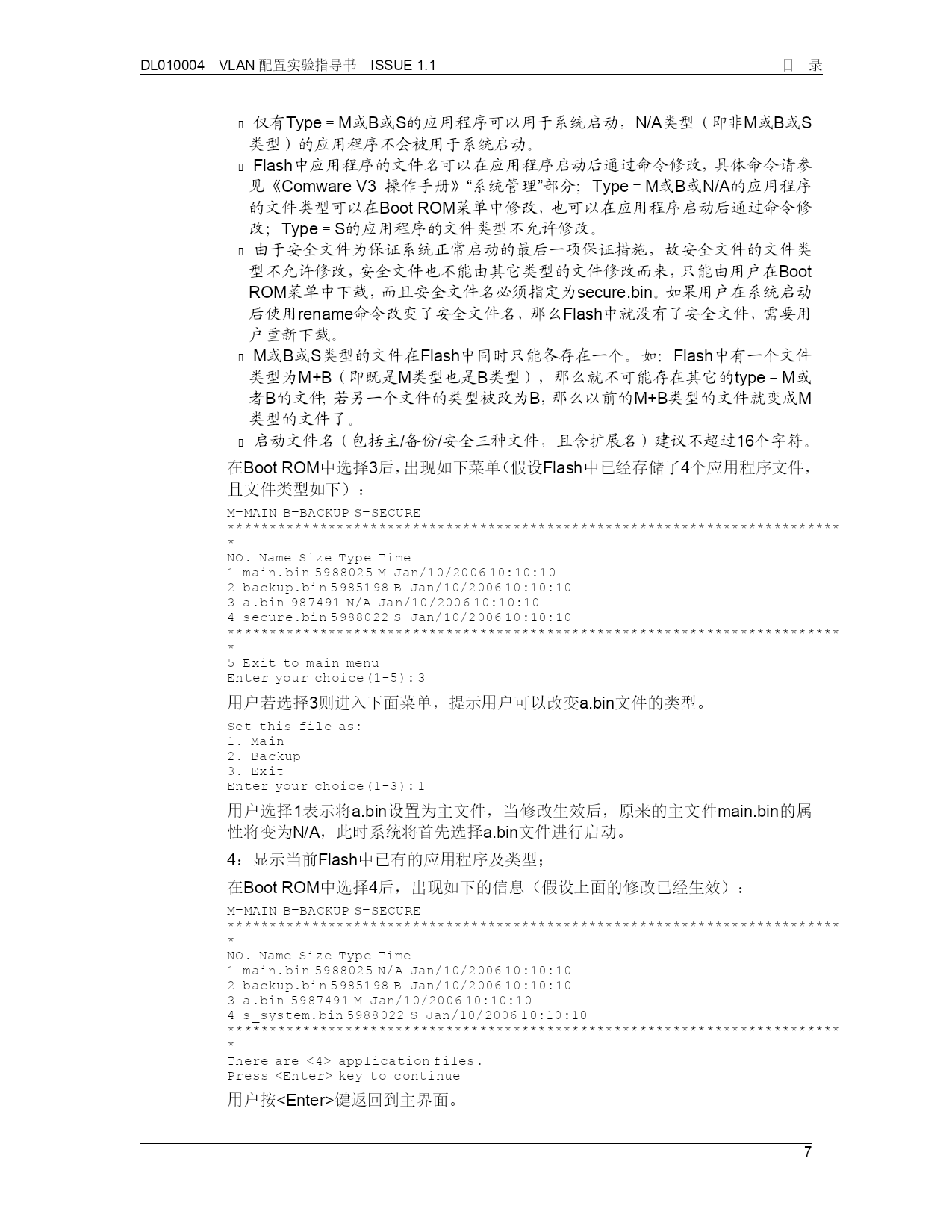

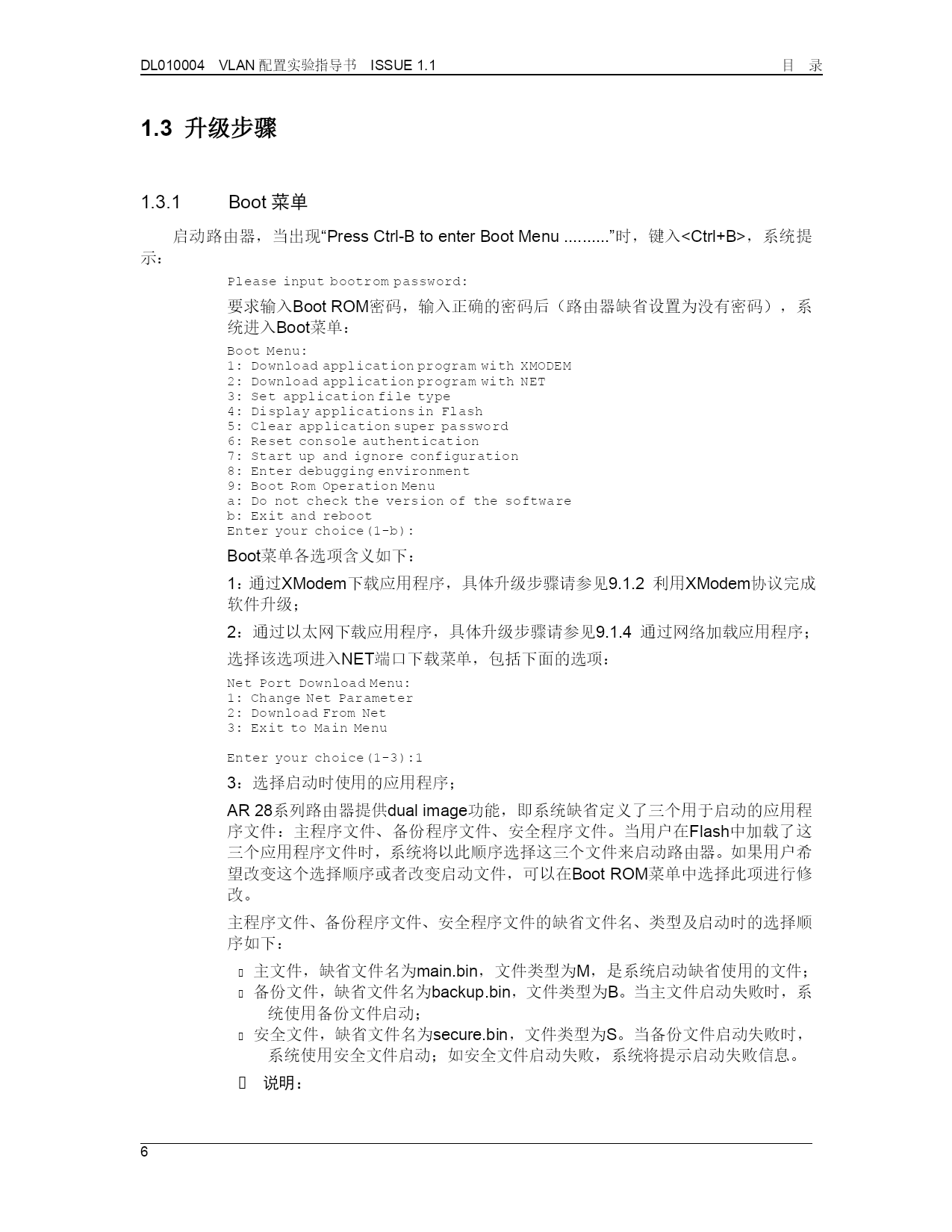

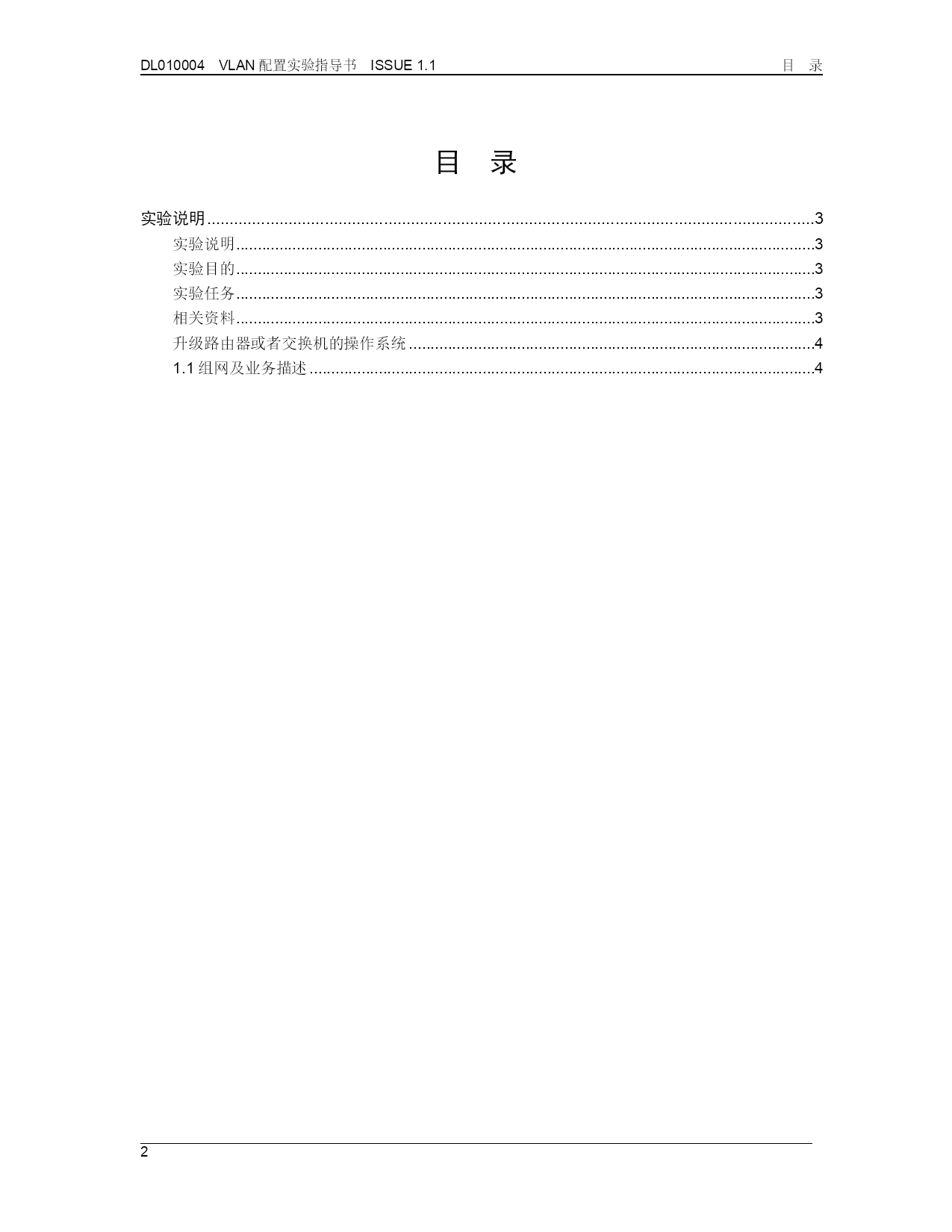

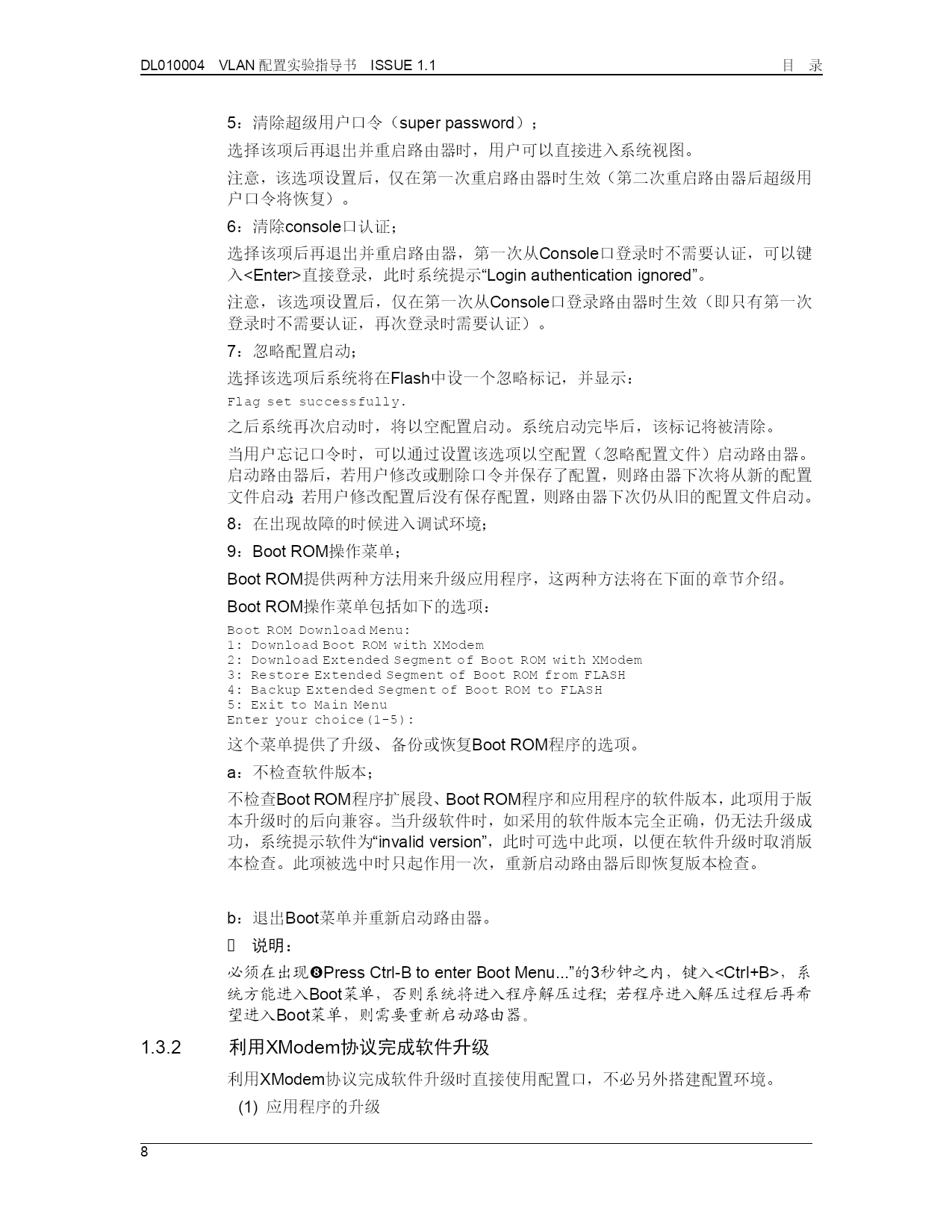

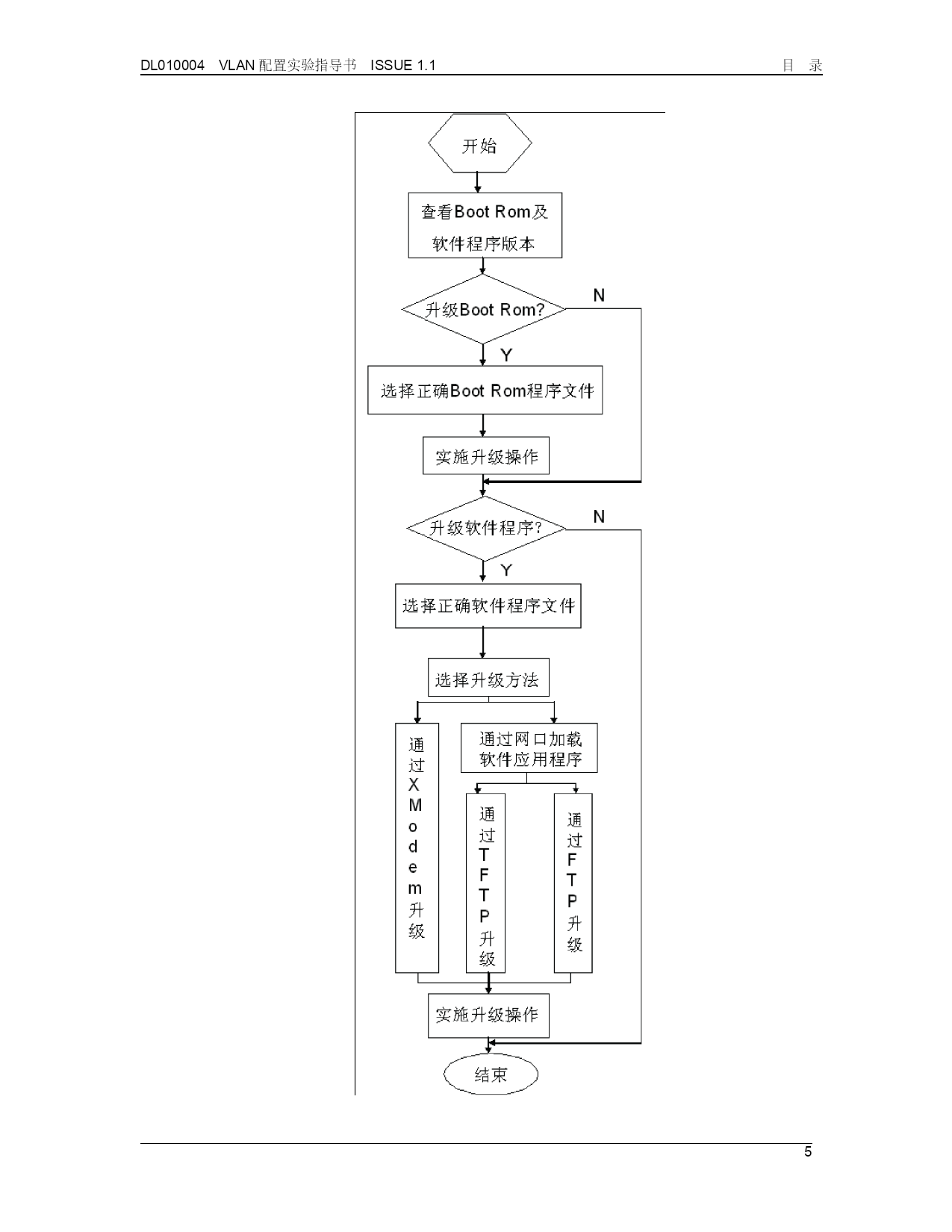

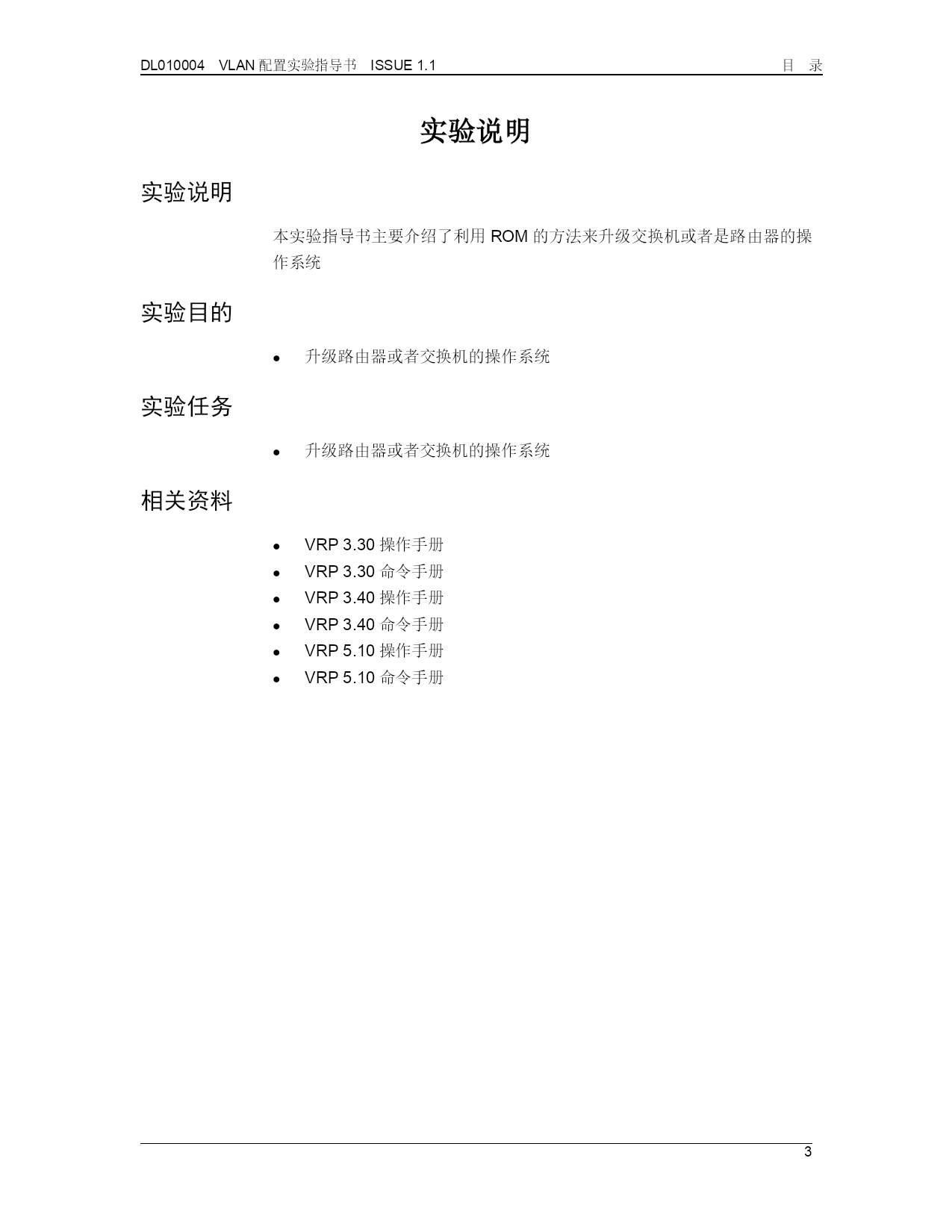

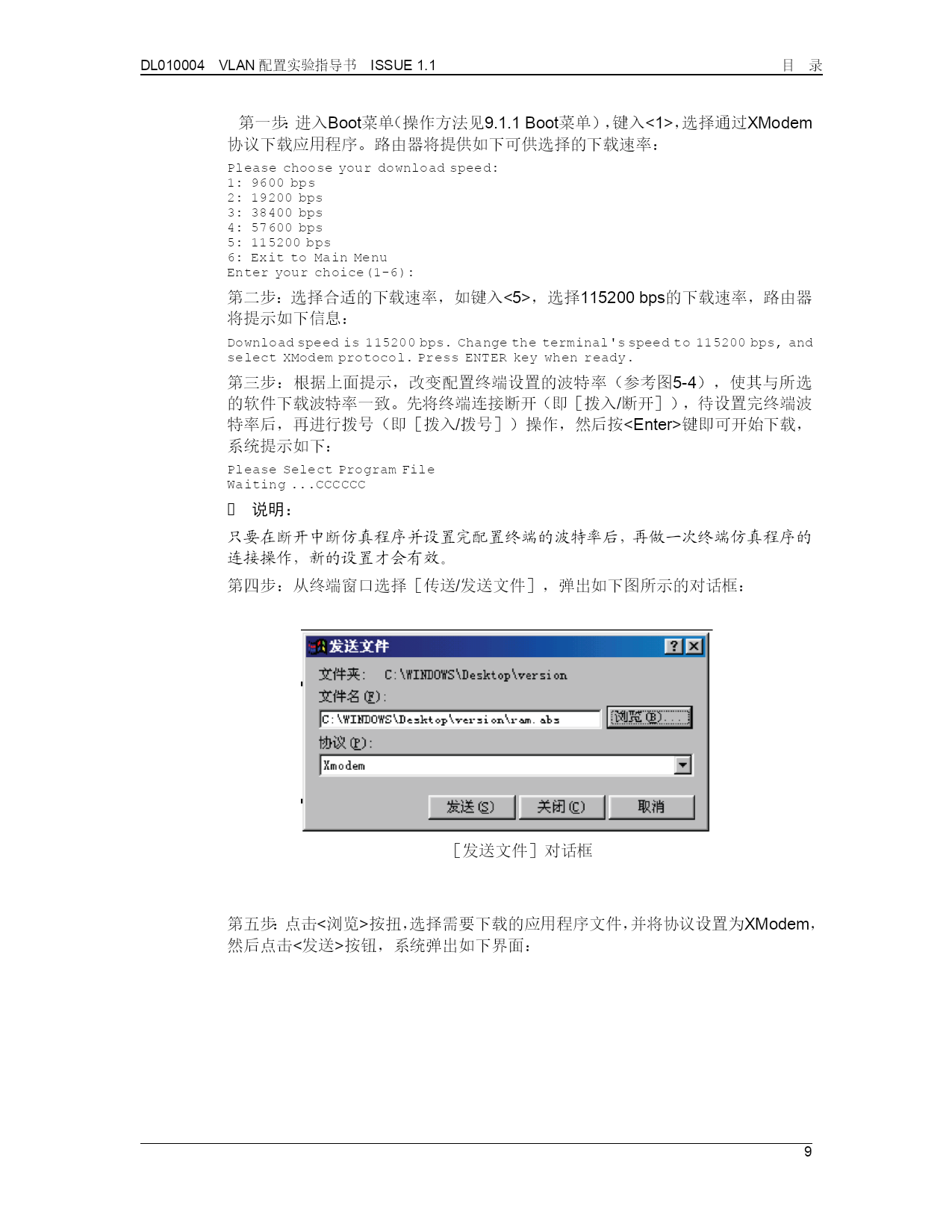

实验16升级路由器或者交换机的操作系统DL010004VLAN配置实验指导书ISSUE1.1STYLEREF"TOCHeading"\*MERGEFORMAT目录DL010004VLAN配置实验指导书ISSUE1.1STYLEREFcover\*MERGEFORMATSTYLEREF"TOCHeading"\*MERGEFORMAT目录目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc166900151"实验说明PAGEREF_Toc166900151\h3HYPERLINK\l"_Toc166900152"实验说明PAGEREF_Toc166900152\h3HYPERLINK\l"_Toc166900153"实验目的PAGEREF_Toc166900153\h3HYPERLINK\l"_Toc166900154"实验任务PAGEREF_Toc166900154\h3HYPERLINK\l"_Toc166900155"相关资料PAGEREF_Toc166900155\h3HYPERLINK\l"_Toc166900156"升级路由器或者交换机的操作系统PAGEREF_Toc166900156\h4HYPERLINK\l"_Toc166900157"1.1组网及业务描述PAGEREF_Toc166900157\h4实验说明实验说明本实验指导书主要介绍了利用ROM的方法来升级交换机或者是路由器的操作系统实验目的升级路由器或者交换机的操作系统实验任务升级路由器或者交换机的操作系统相关资料VRP3.30操作手册VRP3.30命令手册VRP3.40操作手册VRP3.40命令手册VRP5.10操作手册VRP5.10命令手册升级路由器或者交换机的操作系统背景需求:由于网络的迅速发展,以前的路由器或者是交换机由于版本比较低,又或者其操作系统由于某些原因丢失了,不能正常工作或者是不能满足实际的需要,在这种情况下,我们需要升级路由器或者是交换机的操作系统.1.1组网及业务描述1.2AR28的软件升级流程1.3升级步骤1.3.1Boot菜单启动路由器，当出现“PressCtrl-BtoenterBootMenu..........”时，键入<Ctrl+B>，系统提示：Pleaseinputbootrompassword:要求输入BootROM密码，输入正确的密码后（路由器缺省设置为没有密码），系统进入Boot菜单：BootMenu:1:DownloadapplicationprogramwithXMODEM2:DownloadapplicationprogramwithNET3:Setapplicationfiletype4:DisplayapplicationsinFlash5:Clearapplicationsuperpassword6:Resetconsoleauthentication7:Startupandignoreconfiguration8:Enterdebuggingenvironment9:BootRomOperationMenua:Donotchecktheversionofthesoftwareb:ExitandrebootEnteryourchoice(1-b):Boot菜单各选项含义如下：1：通过XModem下载应用程序，具体升级步骤请参见9.1.2利用XModem协议完成软件升级；2：通过以太网下载应用程序，具体升级步骤请参见9.1.4通过网络加载应用程序；选择该选项进入NET端口下载菜单，包括下面的选项：NetPortDownloadMenu:1:ChangeNetParameter2:DownloadFromNet3:ExittoMainMenuEnteryourchoice(1-3):13：选择启动时使用的应用程序；AR28系列路由器提供dualimage功能，即系统缺省定义了三个用于启动的应用程序文件：主程序文件、备份程序文件、安全程序文件。当用户在Flash中加载了这三个应用程序文件时，系统将以此顺序选择这三个文件来启动路由器。如果用户希望改变这个选择顺序或者改变启动文件，可以在BootROM菜单中选择此项进行修改。主程序文件、备份程序文件、安全程序文件的缺省文件名、类型及启动时的选择顺序如下：􀁺主文件，缺省文件名为main.bin
