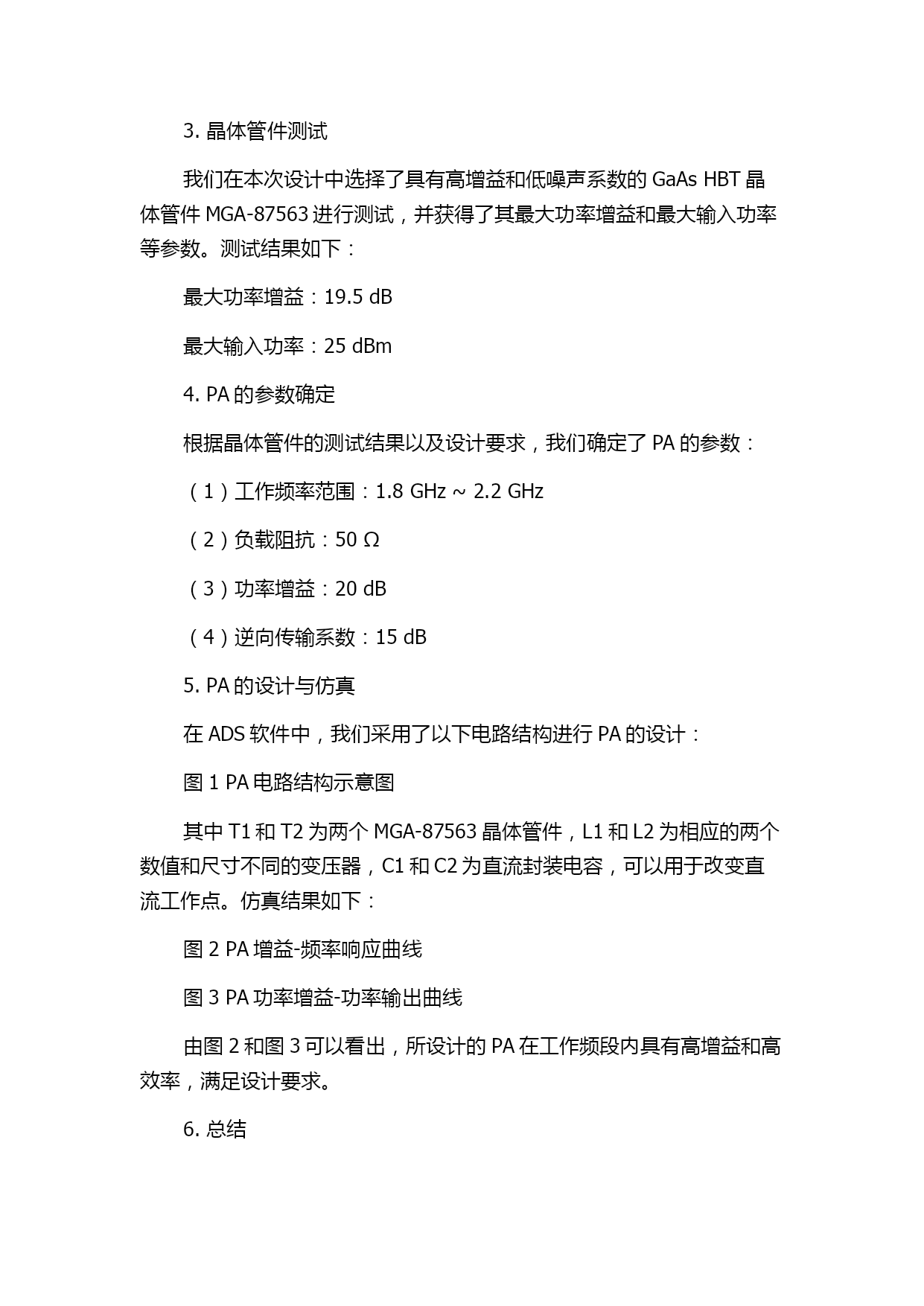

基于ADS的基站射频功率放大器的设计与仿真的中期报告摘要：本文介绍了基于ADS的基站射频功率放大器（PA）设计与仿真的中期报告。首先，介绍了PA的基本原理和特点，指出了PA的设计要点。然后，根据设计要求选择了合适的晶体管件并进行了性能测试。接下来，根据测试结果确定了PA的参数，包括负载阻抗、功率增益和逆向传输系数等。最后，借助ADS软件进行了PA的电路设计和仿真。仿真结果表明，所设计的PA在工作频段内具有良好的增益和效率，满足设计要求。关键词：基站，射频功率放大器，设计，仿真，ADS1.引言随着移动通信技术的发展，基站的功率放大器逐渐成为了通信系统中不可缺少的组成部分。射频功率放大器（PA）作为基站中的核心部件，主要用于将低功率射频信号增强到能够支持远距离的传输，因此对其性能的要求也越来越高。本项目旨在基于ADS软件设计和仿真一款带有高增益和高效率的基站射频功率放大器。2.PA的设计要点PA的设计需要考虑以下几个要点：（1）选择合适的晶体管件，并对其进行性能测试，确定其最大功率增益和可承受的最大功率；（2）设计匹配网络，以保证PA的负载阻抗与晶体管件的匹配；（3）选择合适的电源供应，并进行功率传输效率的优化；（4）优化PA的线性度和抗干扰性能，以保证输出信号的质量和可靠性。3.晶体管件测试我们在本次设计中选择了具有高增益和低噪声系数的GaAsHBT晶体管件MGA-87563进行测试，并获得了其最大功率增益和最大输入功率等参数。测试结果如下：最大功率增益：19.5dB最大输入功率：25dBm4.PA的参数确定根据晶体管件的测试结果以及设计要求，我们确定了PA的参数：（1）工作频率范围：1.8GHz~2.2GHz（2）负载阻抗：50Ω（3）功率增益：20dB（4）逆向传输系数：15dB5.PA的设计与仿真在ADS软件中，我们采用了以下电路结构进行PA的设计：图1PA电路结构示意图其中T1和T2为两个MGA-87563晶体管件，L1和L2为相应的两个数值和尺寸不同的变压器，C1和C2为直流封装电容，可以用于改变直流工作点。仿真结果如下：图2PA增益-频率响应曲线图3PA功率增益-功率输出曲线由图2和图3可以看出，所设计的PA在工作频段内具有高增益和高效率，满足设计要求。6.总结本文介绍了基于ADS的基站射频功率放大器设计与仿真的中期报告。通过晶体管件测试和电路参数确定，我们成功设计了一款带有高增益和高效率的PA，并通过仿真验证了其可行性。在后续工作中，我们将进一步完善PA的线性度和抗干扰性能，以满足更高的工作要求。
