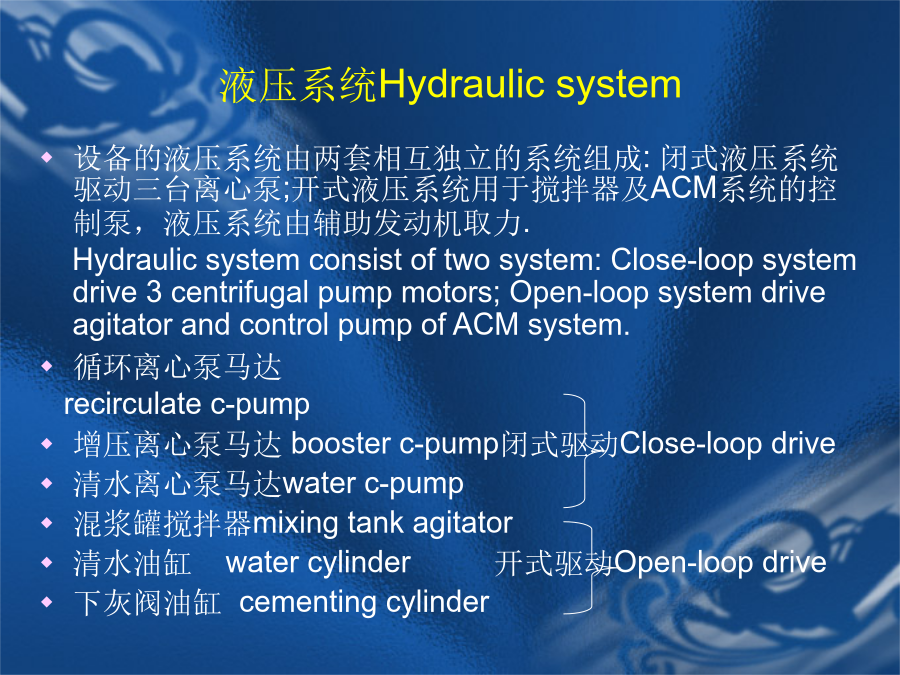

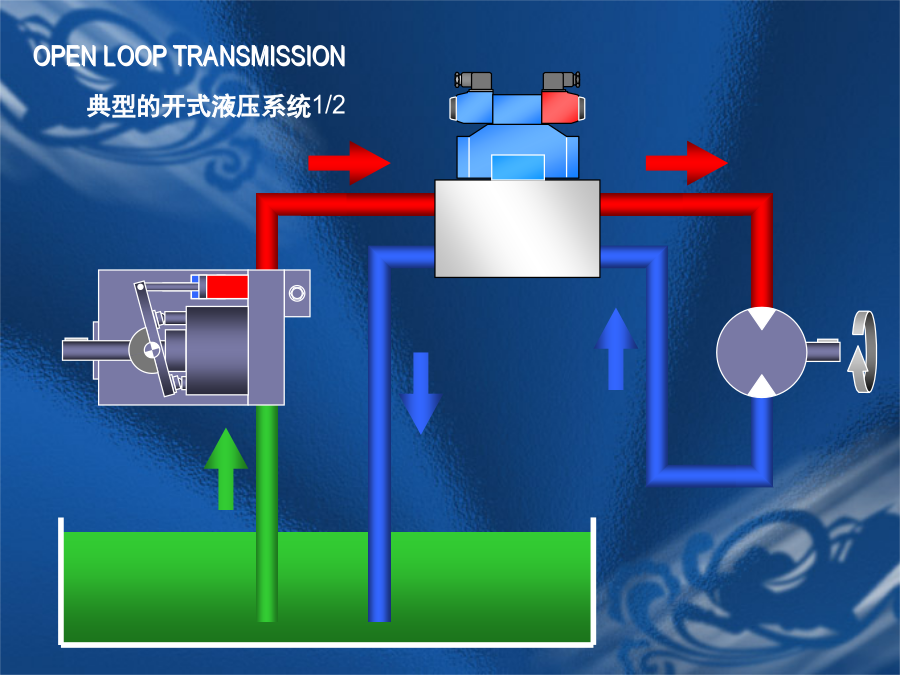

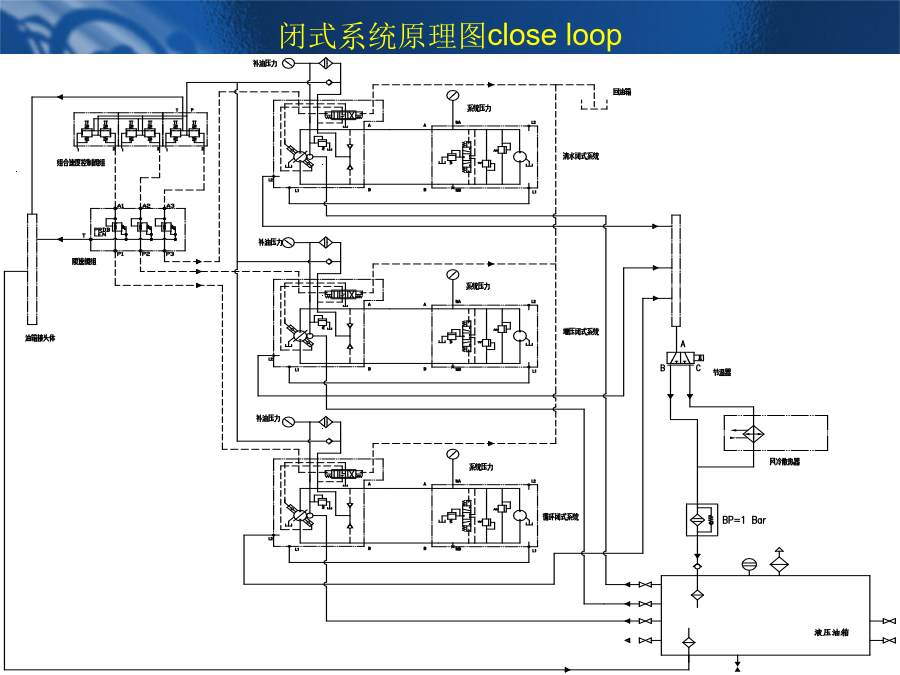

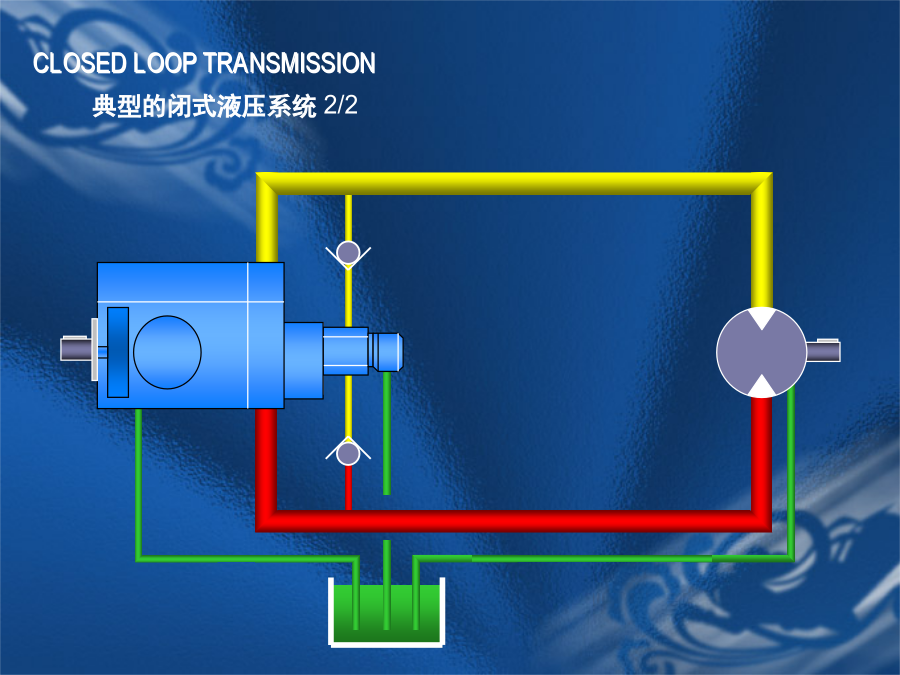

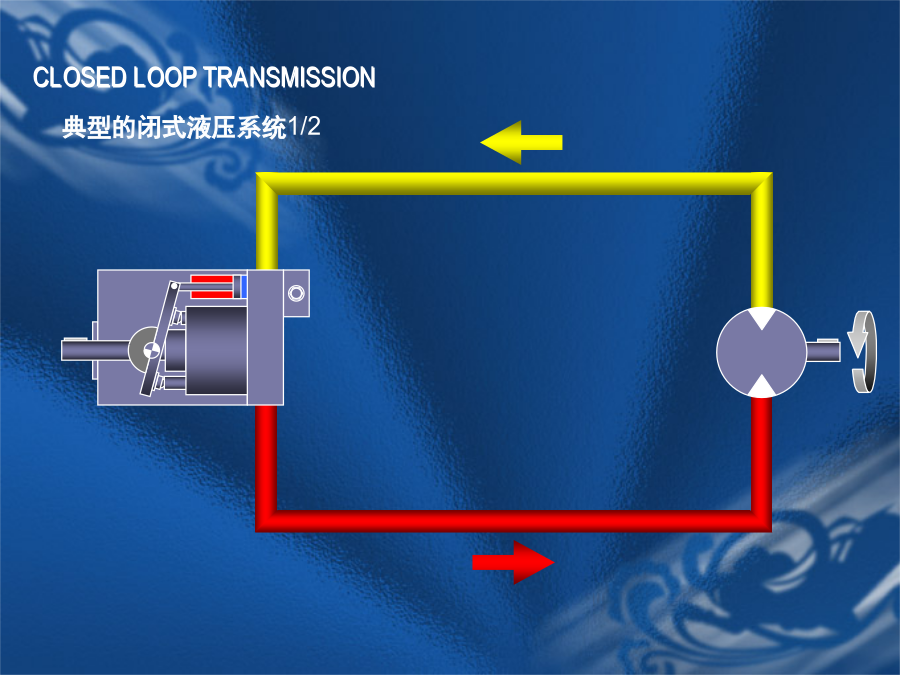

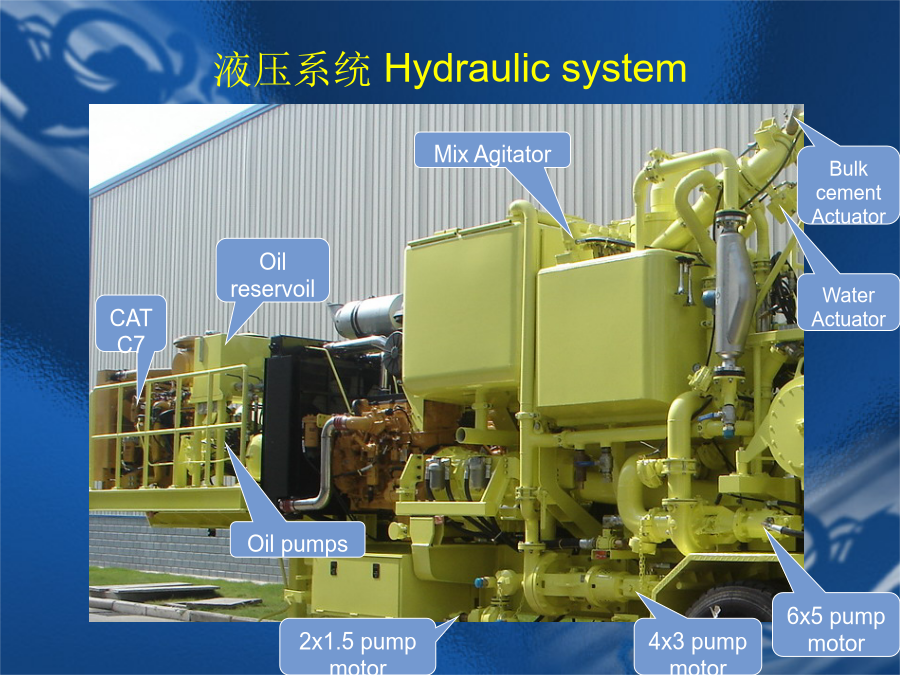

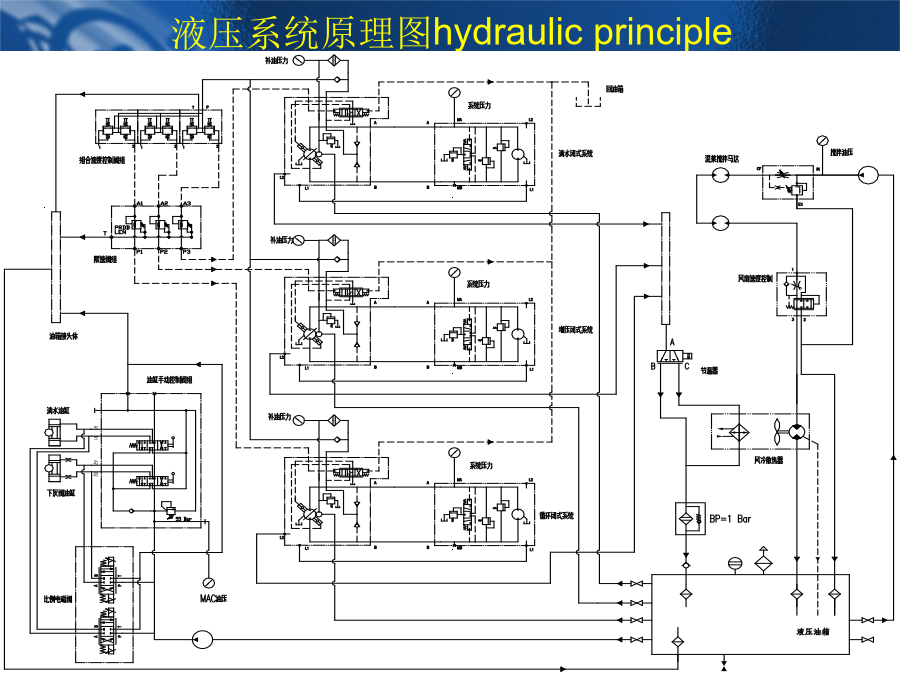

液压系统Hydraulicsystem液压系统HydraulicsystemOPENLOOPTRANSMISSIONOPENLOOPTRANSMISSIONCLOSEDLOOPTRANSMISSIONCLOSEDLOOPTRANSMISSION液压系统原理图hydraulicprinciple闭式液压系统简介闭式系统原理图closeloop闭式系统取力Close-loopsystemtakepower典型闭式静压传动原理和组成EATON46柱塞油泵/马达闭式系统连接图closeloop开式液压系统简介开式系统原理图openloop开式系统连接图Open-loopsystem开式系统取力Open-loopsystemtakepower液压系统接线图Hydraulichose液压系统维护及故障分析maintenance液压系统维护及故障分析maintenance液压系统常见故障分析maintenance液压油3、液压油的污染与保养液压油使用一段时间后会受到污染，常使阀内的阀芯卡死，并使油封加速磨耗及液压缸内壁磨损。造成液压油污染的原因有三方面：1）污染：（1）外部侵入的污物；（2）外部生成的不纯物2）恶化：液压油的恶化速度与含水量、气泡、压力、油温、金属粉末等有关，其中以温度影响最大，故液压设备运转时，须特别注意油温之变化。3）泄漏：液压设备因配管不良，油封破损是造成泄漏的原因，泄漏发生时空气、水、尘埃便可轻易的侵入油中，故当泄漏发生时，必须立即加以排除。液压油经长期使用，油质必会恶化，一般皆用目视法判定油质是否恶化，当油颜色混蚀并有异味时，须立即更换；保养方法有二种：一为定期更换（约为5000-20000小时），其次是使用过滤器定期过滤。也可采用在线监控液压油是否达到规定值，定期抽查液压油。液压油的粘度、酸值、水分及杂质是确定液压油是否更换的重要指标。1、吸油过滤器该过滤器通过法兰直接安装在油箱侧边，过滤器滤头露在油箱外，吸油筒体浸入油箱内液面以下，出油口通过法兰、钢管和蝶阀与液压油泵的吸油口相连，防止吸入污染杂质，有效地控制液压系统污染。4、风冷散热器液压油散热器（件11）风扇由液压马达驱动，风扇的转速由风扇速度控制阀（件10）进行控制，出厂设定值为3000rpm，油压约为500psi。
