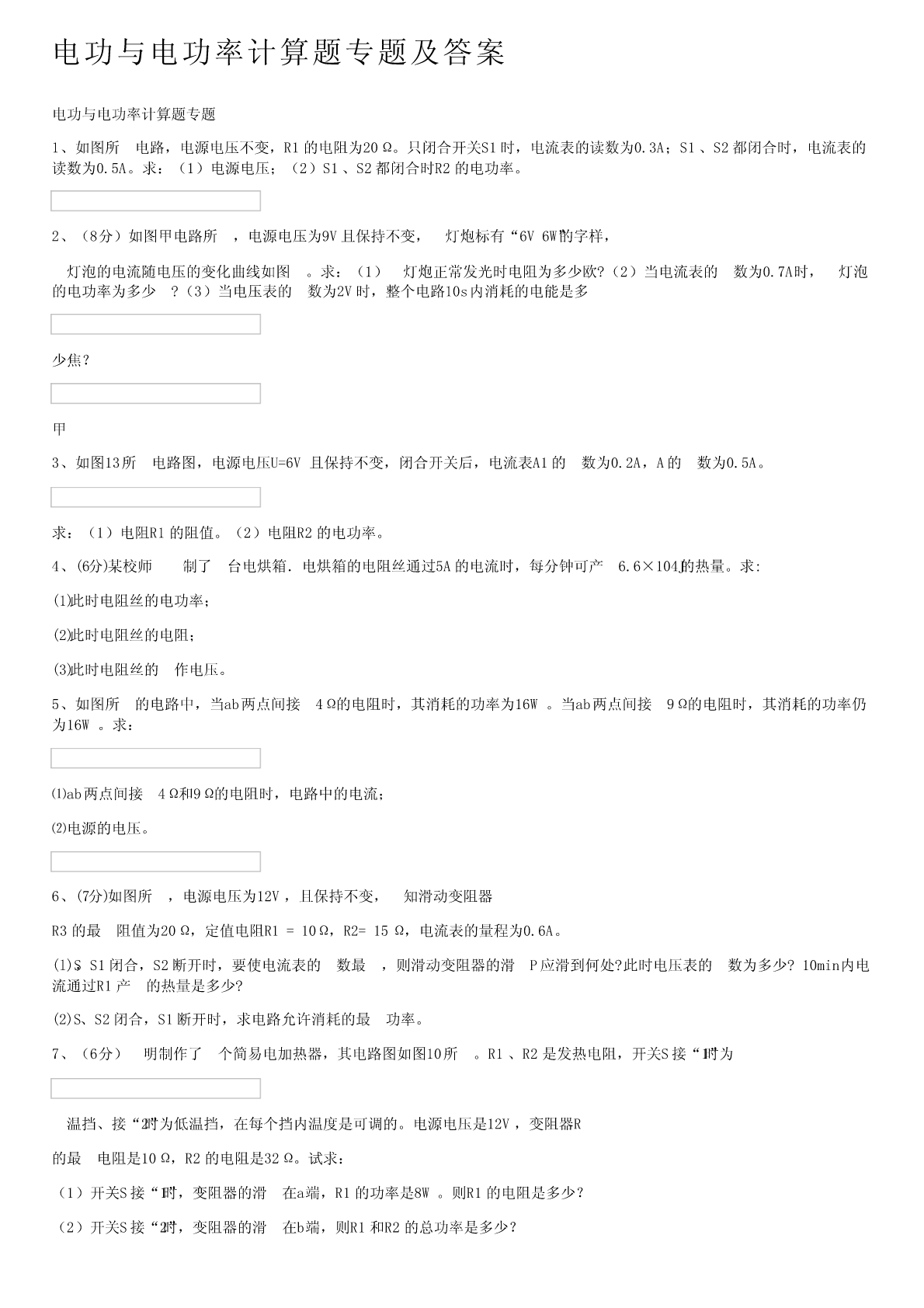

电功与电功率计算题专题及答案电功与电功率计算题专题1、如图所⽰电路，电源电压不变，R1的电阻为20Ω。只闭合开关S1时，电流表的读数为0.3A；S1、S2都闭合时，电流表的读数为0.5A。求：（1）电源电压；（2）S1、S2都闭合时R2的电功率。2、（8分）如图甲电路所⽰，电源电压为9V且保持不变，⼩灯炮标有“6V6W”的字样，⼩灯泡的电流随电压的变化曲线如图⼄。求：（1）⼩灯炮正常发光时电阻为多少欧?（2）当电流表的⽰数为0.7A时，⼩灯泡的电功率为多少⽡?（3）当电压表的⽰数为2V时，整个电路10s内消耗的电能是多少焦？甲⼄3、如图13所⽰电路图，电源电压U=6V且保持不变，闭合开关后，电流表A1的⽰数为0.2A，A的⽰数为0.5A。求：（1）电阻R1的阻值。（2）电阻R2的电功率。4、(6分)某校师⽣⾃制了⼀台电烘箱．电烘箱的电阻丝通过5A的电流时，每分钟可产⽣6.6×104J的热量。求:(1)此时电阻丝的电功率；(2)此时电阻丝的电阻；(3)此时电阻丝的⼯作电压。5、如图所⽰的电路中，当ab两点间接⼊4Ω的电阻时，其消耗的功率为16W。当ab两点间接⼊9Ω的电阻时，其消耗的功率仍为16W。求：⑴ab两点间接⼊4Ω和9Ω的电阻时，电路中的电流；⑵电源的电压。6、(7分)如图所⽰，电源电压为12V，且保持不变，⼰知滑动变阻器R3的最⼤阻值为20Ω，定值电阻R1=10Ω，R2=15Ω，电流表的量程为0.6A。(l)S，S1闭合，S2断开时，要使电流表的⽰数最⼩，则滑动变阻器的滑⽚P应滑到何处?此时电压表的⽰数为多少?10min内电流通过R1产⽣的热量是多少?(2)S、S2闭合，S1断开时，求电路允许消耗的最⼤功率。7、（6分）⼩明制作了⼀个简易电加热器，其电路图如图10所⽰。R1、R2是发热电阻，开关S接“1”时为⾼温挡、接“2”时为低温挡，在每个挡内温度是可调的。电源电压是12V，变阻器R的最⼤电阻是10Ω，R2的电阻是32Ω。试求：（1）开关S接“1”时，变阻器的滑⽚在a端，R1的功率是8W。则R1的电阻是多少？（2）开关S接“2”时，变阻器的滑⽚在b端，则R1和R2的总功率是多少？8、物理兴趣⼩组的同学们设计了⼀个饮⽔机模型，其电路实物连接⽰意图如图所⽰。电路中电源电压为12V，且保持不变，R1是供加热的电阻丝，R2是⼀个定值电阻。当开关S1、S2都闭合时，电流表⽰数为0.8A；当开关S1闭合、S2断开时，电压表⽰数为7.5V。求：（1）电阻丝R1的阻值。（2）开关S1闭合、S2断开时，电流表的⽰数及R2的阻值。（3）开关S1、S2都闭合时，这个模型处于加热状态还是保温状态？请计算出此状态下它的功率。9、如图l5所⽰的电路图中，R1=30Ω，R2=20Ω，电源电压不变。(设⼩灯泡的电阻不变)(1)当S1、S2都闭合时，电流电A1的⽰数为0.5A，⼩灯泡恰好正常发光，求电源电压。(2)当S1、S2都断开时，电流表A2的⽰数为0.2A，求⼩灯泡的电阻和实际功率。(3)⼩灯泡的额定功率是多少?10、(8分)如图所⽰，电热⽔器有加热和保温两种状态(由机内温控开关S2⾃动控制)，其铭牌技术参数如表中所⽰。(1)开关S1、S2均闭合时，热⽔器处于哪种⼯作状态?电阻R1、R2的阻值分别是多少?(2)利⽤原有电路元件，设计出另⼀种能够实现加热和保温两种⼯作状态的实⽤电路(由机内温控开关S2⾃动控制)。画出设计的电路图，算出加热时的总功率。11、如图所⽰的电路中，电源电压恒定不变，R2=30Ω，通过R1的电流随它两端电压变化关系如图所⽰，求：（1）R1的阻值⼤⼩；（2）当S1、S2、S3均闭合时，电流表的⽰数为0.5A，电源电压；（3）当S1闭合，S2、S3断开时，电流表的⽰数为0.15A，R3消耗的功率。12、⼀只“220V100W”的灯泡，接在照明电路中，则(1)正常发光时，通过灯泡的电流多⼤(计算结果保留两位⼩数)？(2)正常发光时，通电1min灯泡消耗的电能是多少？(3)若⽤输电线把该灯泡由电源处引到某⼯地时，发现灯泡亮度较暗，测得灯泡实际功率只有81W，则输电线上消耗的功率多⼤(电源电压为220V)？13、（6分）如图18所⽰，将滑动变阻器滑⽚P从某⼀位置移动到另⼀位置，电压表的⽰数由8V变为6V，电流表⽰数相应由0.4A变为0.6A，求在此过程中：（不计温度对电阻的影响，电源电压保持不变）（1）定值电阻R0两端电压的变化量是多少?（2）定值电阻R0电功率的变化量是多少？14、如图所⽰电路，电
