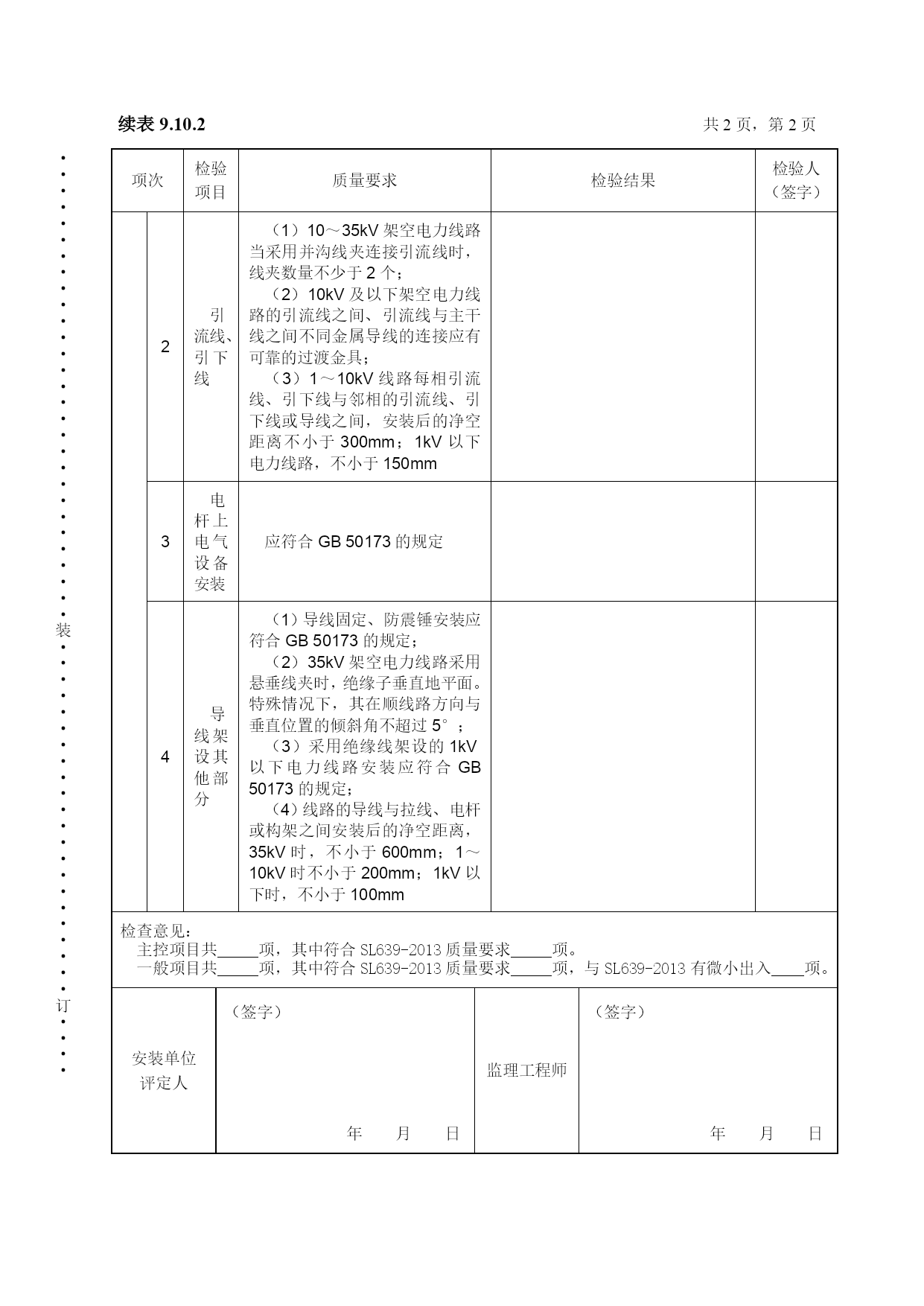

表9.10.2工程·····························装······················订······················线····························馈电线路架设及电杆上电气设备安装质量检查表编号：，分部工程名称单元工程名称安装内容安装单位开/完工日期项次检验项目质量要求检验结果检验人（签字）主控项目1导线连接（1）导线连接部分线股无缠绕不良、断股、松股等缺陷；（2）不同金属、规格、绞向的导线，严禁在挡距内连接；（3）导线采用钳压连接、液压连接、爆炸压接、缠绕连接、同金属导线采用绑扎连接时应符合GB50173的规定；（4）已展放的导线无磨伤、断股、扭曲、断头等现象；（5）导线若发生损伤，补修应符合GB50173的规定2导线弧垂（1）35kV架空电力线路紧线弧垂应在挂线后随即检查，弧垂偏差不超过设计弧垂的+5%、-2.5%，且正偏差最大值不超过500mm；（2）35kV架空电力线路导线或避雷线各相间的弧垂宜一致，在满足弧垂允许偏差时各相间的相对偏差不大于200mm；（3）10kV及以下架空电力线路导线紧好后，弧垂偏差不超过设计弧垂的±5%。同档内各相导线弧垂宜一致，水平排列的导线弧垂相差不大于50mm3接地符合GB50173的规定一般项目1线路架设前检查（1）线路所用导线、金具、瓷件等器材的规格、型号规格均应符合设计文件要求；（2）电杆埋设深度应符合GB50173的规定·····························装······················订······················线····························续表9.10.2，项次检验项目质量要求检验结果检验人（签字）2引流线、引下线（1）10～35kV架空电力线路当采用并沟线夹连接引流线时，线夹数量不少于2个；（2）10kV及以下架空电力线路的引流线之间、引流线与主干线之间不同金属导线的连接应有可靠的过渡金具；（3）1～10kV线路每相引流线、引下线与邻相的引流线、引下线或导线之间，安装后的净空距离不小于300mm；1kV以下电力线路，不小于150mm3电杆上电气设备安装应符合GB50173的规定4导线架设其他部分（1）导线固定、防震锤安装应符合GB50173的规定；（2）35kV架空电力线路采用悬垂线夹时，绝缘子垂直地平面。特殊情况下，其在顺线路方向与垂直位置的倾斜角不超过5°；（3）采用绝缘线架设的1kV以下电力线路安装应符合GB50173的规定；（4）线路的导线与拉线、电杆或构架之间安装后的净空距离，35kV时，不小于600mm；1～10kV时不小于200mm；1kV以下时，不小于100mm检查意见：主控项目共项，其中符合SL639-2013质量要求项。一般项目共项，其中符合SL639-2013质量要求项，与SL639-2013有微小出入项。安装单位评定人（签字）年月日监理工程师（签字）年月日
