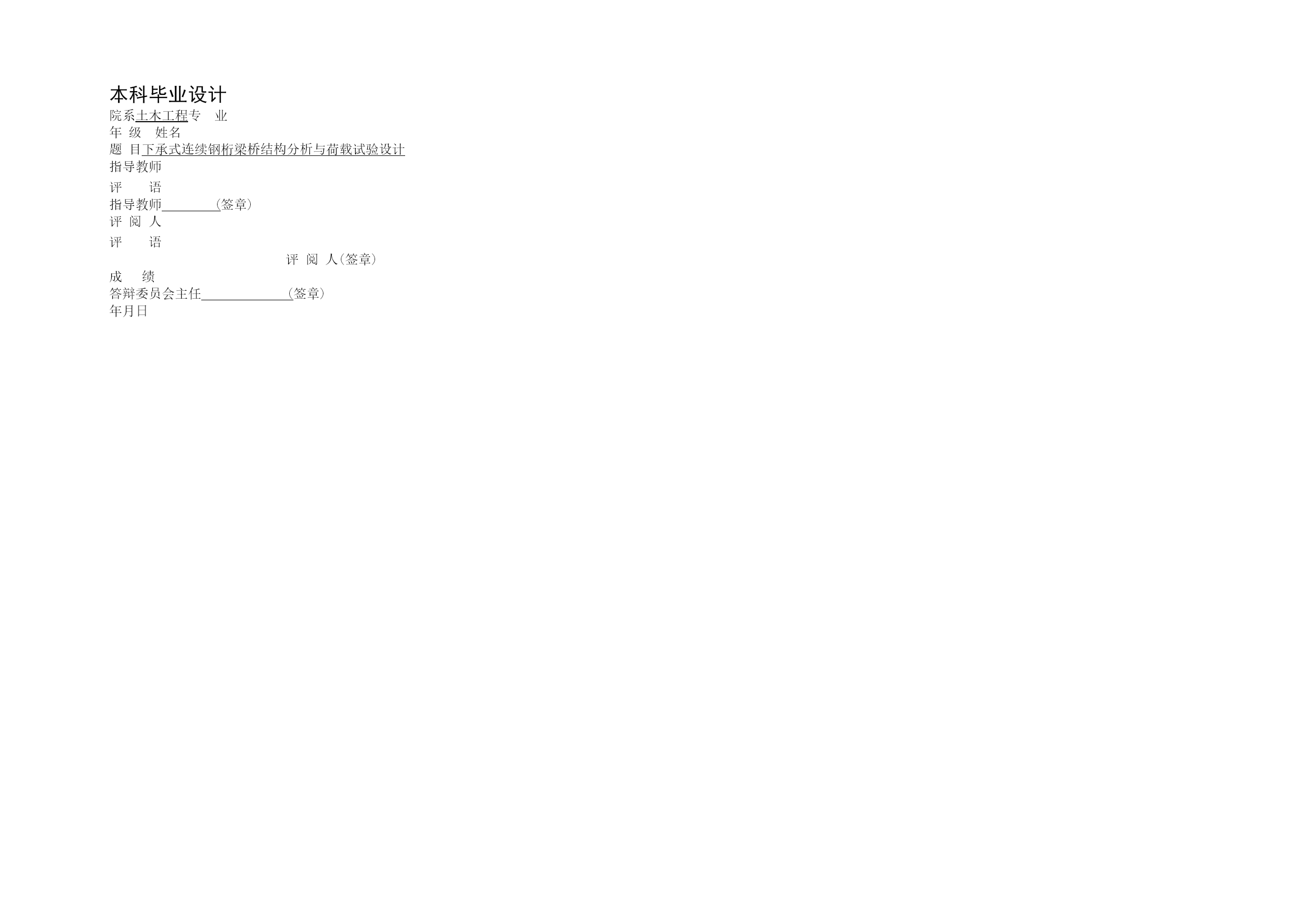

本科毕业设计院系土木工程专业年级姓名题目下承式连续钢桁梁桥结构分析与荷载试验设计指导教师评语指导教师(签章)评阅人评语评阅人(签章)成绩答辩委员会主任(签章)年月日毕业设计任务书班级学生姓名学号发题日期：完成日期：题目下承式连续钢桁梁桥结构分析与荷载试验设计本设计的目的、意义学生在进行毕业设计之前，已对公共基础课程、专业基础课程及专业课程进行了有序的分阶段的学习，对工程结构已经建立起了从设计原理到设计方法及施工方法的基本知识结构，但还缺少综合地系统地运用这些知识来解决实际问题的锻炼机会。本设计是以我国铁路钢桥的标准设计结构为背景，让学生在老师的指导下系统地完成结构设计、结构计算与检算的全过程。通过本设计可巩固学生对材料力学、结构力学、钢结构设计原理、桥梁工程等知识的掌握，提高学生分析和解决问题的能力；同时可让学生对桥梁工程的认识更加清晰、全面；还可通过对有限元软件、绘图软件及办公自动化软件的大量使用培养学生的计算机运用能力。学生应完成的任务:一、设计说明书的编制：1、本设计概况；2、结构杆件内力计算（建立有限元模型，得杆件内力、应力等结果）；3、对主桁结构主要杆件进行检算；4、静载试验方案制定与动载试验方案制定；5、设计总结。二、工程图纸的绘制：1、结构概图2、主桁节点详图3、联结系详图（桥门架、中间横联、上平纵联、下平纵联、制动联结系）4、桥面系详图（横梁、纵梁、纵梁联结系）5、测点布置图6、加载方案图在以上图纸中完成相当于2幅0号图纸的内容。设计各部分内容及时间分配：（共16周）第一部分相关资料的收集、毕业实习（2周）第二部分运用Midas/Civil建立空间模型完成成桥阶段分析（4周）第三部分对主桁结构的主要构件进行检算（2周）第四部分静载与动载试验方案制定（3周）第五部分图纸的绘制（1.5周）第六部分设计说明书编制（2.5周）评阅及答辩（1周）备注：指导教师：年月日审批人：年月日摘要桥面系由纵梁、横梁组成,AbstractThemaincontentofthegraduationdesign:2×80mthroughcontinuoussteeltrussstructureanalysisandloadtestdesign.Bridgedesignfor2x80m,continuoussteeltruss,maintrussfor160mcenterfor5.75m,hoisting,internodesis8mthehighis11m,maintrussbytriangulargeometryofthewebsystem,composedbylongitudinalbeambridge,rodconnectedbyhigh-strengthboltconnection,designloadisdeadloadandchineseliveload.Themaincontentsofthedesignincludesthreeaspects.Thefirstisthetheoreticalcalculationandanalysis.UsingfiniteelementmethodsanalysissoftwareMIDAS/CIVILforbridgestructuresmodelingandcalculating,thecomputingmodelisspatialbeamelement.Thegoalistounderstandcalculatingloadcombinationofbridgestructureinthestressanddeformation,theinternalforcedesignworkforthenextprovidestheorybasis.Thesecondaspectischeckingcalculationthemaintrussbar.Accordingtothefrontoftheinternalpolepiecesoffatigue,stiffnessandstabilityarecheckedtojudgethesizeofdesignwhethermeettherequirements.Andthethirdwayisloadtest.Firstly,accordingtotheobjectiveinvestigationandresearch,analyzesandgraspthebridgestructureoffavorableandunfavorablefactors,andtheoreticalcalculationandanalysisofthetestresults,a
