如果您无法下载资料,请参考说明:
1、部分资料下载需要金币,请确保您的账户上有足够的金币
2、已购买过的文档,再次下载不重复扣费
3、资料包下载后请先用软件解压,在使用对应软件打开

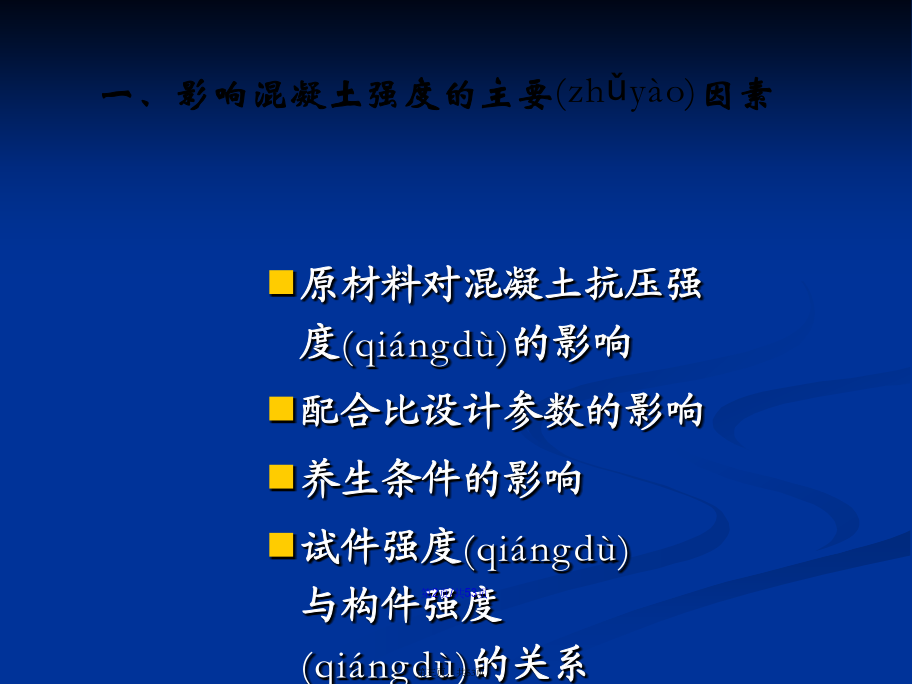

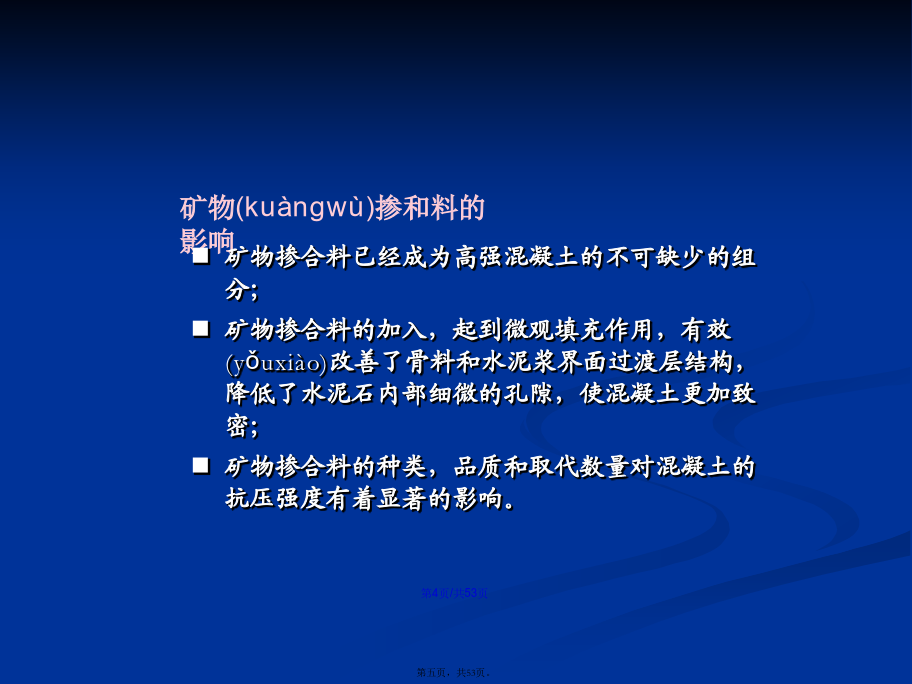

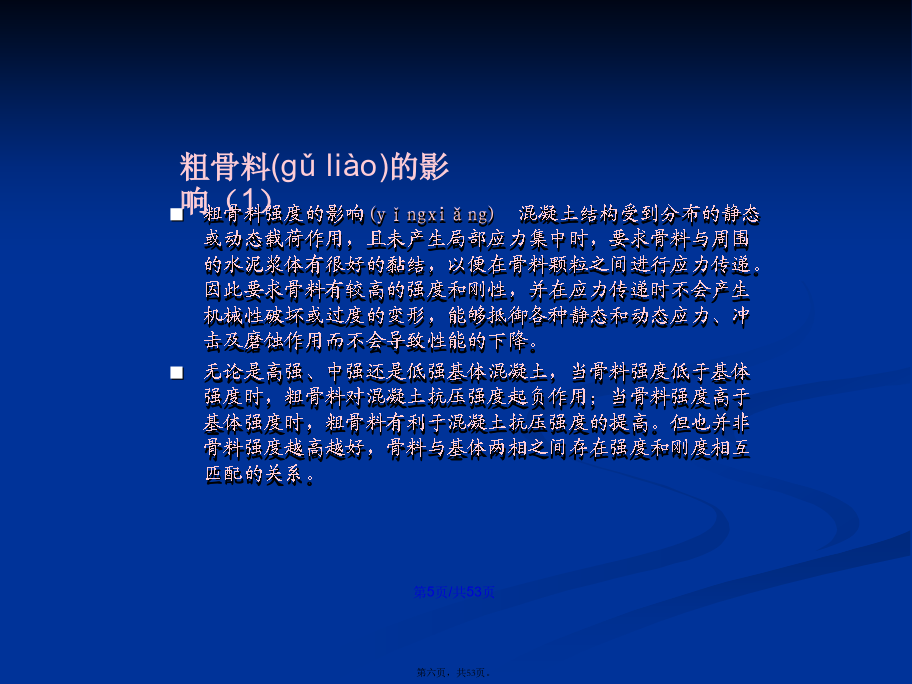

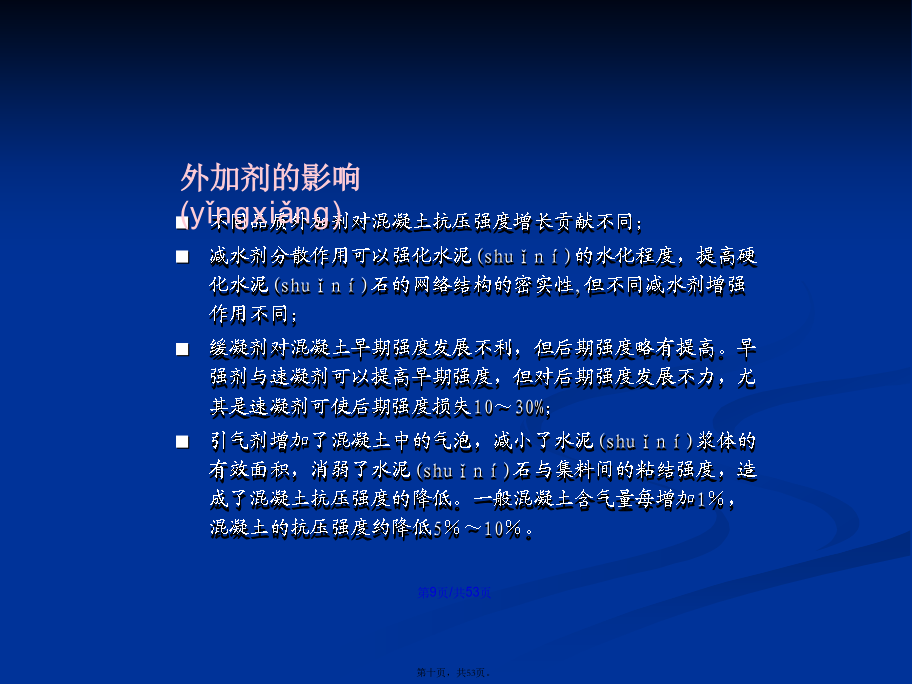

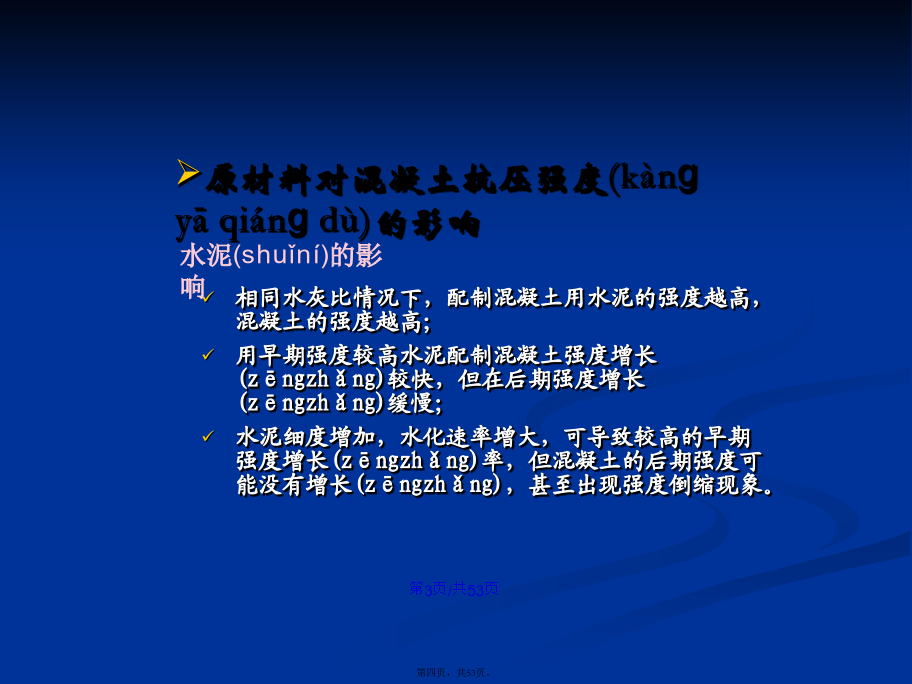

会计学目录一、影响混凝土强度的主要(zhǔyào)因素原材料对混凝土抗压强度(kànɡyāqiánɡdù)的影响矿物(kuàngwù)掺和料的影响粗骨料强度的影响(yǐngxiǎng)混凝土结构受到分布的静态或动态载荷作用,且未产生局部应力集中时,要求骨料与周围的水泥浆体有很好的黏结,以便在骨料颗粒之间进行应力传递。因此要求骨料有较高的强度和刚性,并在应力传递时不会产生机械性破坏或过度的变形,能够抵御各种静态和动态应力、冲击及磨蚀作用而不会导致性能的下降。无论是高强、中强还是低强基体混凝土,当骨料强度低于基体强度时,粗骨料对混凝土抗压强度起负作用;当骨料强度高于基体强度时,粗骨料有利于混凝土抗压强度的提高。但也并非骨料强度越高越好,骨料与基体两相之间存在强度和刚度相互匹配的关系。粗骨料颗粒形貌的影响粗骨料的颗粒形状以圆球或立方体形为最优,含有较多的针、片状颗粒,将增加(zēngjiā)空隙率,降低混凝土拌和物的和易性,骨料界面粘结力下降,并且针、片状颗粒受力时容易折断,进而影响混凝土的强度。采用5~25mm级配碎石配制C50混凝土时,随骨料中针片状颗粒含量的增加(zēngjiā),混凝土强度降低,当针片状颗粒从0增加(zēngjiā)到6.5%时,混凝土强度下降了约11%。粗骨料的粒径影响在低强度或胶凝材料用量较少的混凝土中,骨料的粒径越大,对水泥浆的需求量越小。对于给定的工作性和水泥用量,可以降低用水量,因此填充料粒径越大,混凝土的强度越高。但对于高强度混凝土情况则不同,研究表明:配制高强混凝土必须选择粒径较小的骨料,例如C60混凝土骨料最大粒径一般(yībān)不超过25mm,C80一般(yībān)不超过20mm,这就是骨料在混凝土中的“尺寸效应”。粗骨料表面包裹石粉的影响粗骨料表面粘附的石粉,料径大部分为小于0.16mm的颗粒,即使延长搅拌时间也无法使表面石粉完全脱离,势必在水泥砂浆与粗骨料表面形成一个较薄弱的结合面,此薄弱面使骨料与混凝土中的砂浆粘结力减弱,抗压将下降。研究表明,表面包裹石粉骨料配制出混凝土早期和后期(hòuqī)强度均低于用清洗后骨料配制的混凝土,尤其是早期强度降低约10~14%。不同品质外加剂对混凝土抗压强度增长贡献不同;减水剂分散作用可以强化水泥(shuǐní)的水化程度,提高硬化水泥(shuǐní)石的网络结构的密实性,但不同减水剂增强作用不同;缓凝剂对混凝土早期强度发展不利,但后期强度略有提高。早强剂与速凝剂可以提高早期强度,但对后期强度发展不力,尤其是速凝剂可使后期强度损失10~30%;引气剂增加了混凝土中的气泡,减小了水泥(shuǐní)浆体的有效面积,消弱了水泥(shuǐní)石与集料间的粘结强度,造成了混凝土抗压强度的降低。一般混凝土含气量每增加1%,混凝土的抗压强度约降低5%~10%。配合比设计参数(cānshù)的影响砂率的影响配制C50混凝土,砂率在33%~39%间变化对强度无明显影响。据日本资料介绍,平均坍落度每提高20mm,砂率相应增加1%,而强度无明显变化。混凝土的工作性能的影响混凝土拌合物的粘聚性、保水性、流动性决定了混凝土混合料是否容易振捣密实以及抵抗离析、泌水的能力。混凝土轻微的泌水,可降低混凝土内的水灰比,提高强度,减少混凝土表面的干缩。但严重的泌水,会在成型(chéngxíng)后的混凝土内形成大量的迁移水的通道,导致混凝土强度降低。过粘,气泡难以排出,降低强度。回弹强度与构件(gòujiàn)强度的关系影响构件混凝土回弹强度(qiángdù)的因素(1)回弹仪的影响:要求检定合格和按《规程》保养、维护和操作。有下列情况之一时,不能使用:新回弹仪启用前;经常规(chángguī)保养后钢砧率定不合格;超过检定有效期限;累计弹击次数超过6000次;遭受严重撞击或其他损害。否则会造成检测数据不准确。随着混凝土抗压强度的增大,比较其他检测方法,回弹法的测量值越来越偏低,另从大量的现场检测比对中也发现,当构件的混凝土设计强度等级较高,或碳化深度较大时,回弹强度推定值比钻芯强度低的现象更加突出。混凝土强度的影响:许多工程实践证明,低强度短龄期混凝土的强度推定值偏大、而高强度混凝土的强度推定值偏小的系统误差。鉴于建立《规程》的母体试块为80年代初期且绝大多数为低标号的混凝土试块,低标号混凝土较高标号混凝土含石量高,因此往往造成低标号混凝土回弹强度推定值偏大;又因为(yīnwèi)《规程》附录B“泵送混凝土测区混凝土强度推算值的修正值”中,当碳化为0-1mm时,小于40MPa的测区混凝土强度可增加4.5MPa,大于55MPa时修正值为0MPa,混凝土强度越高则修正值递减,即现《规程》对低强混凝土强度推定值有偏大的趋向。潮湿混凝土的回弹值小于同强度干混凝土的回弹
