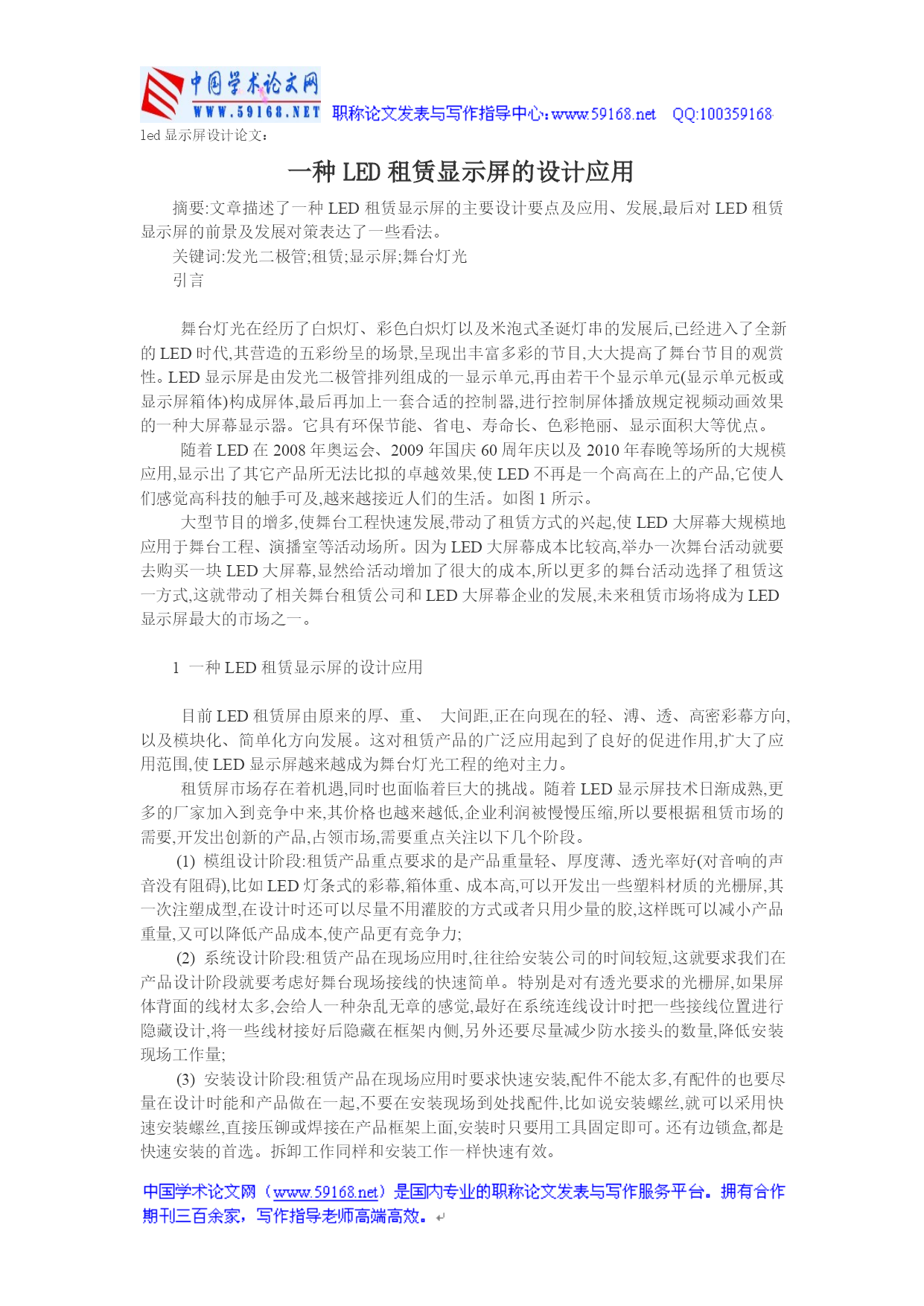

led显示屏设计论文：一种LED租赁显示屏的设计应用摘要:文章描述了一种LED租赁显示屏的主要设计要点及应用、发展,最后对LED租赁显示屏的前景及发展对策表达了一些看法。关键词:发光二极管;租赁;显示屏;舞台灯光引言舞台灯光在经历了白炽灯、彩色白炽灯以及米泡式圣诞灯串的发展后,已经进入了全新的LED时代,其营造的五彩纷呈的场景,呈现出丰富多彩的节目,大大提高了舞台节目的观赏性。LED显示屏是由发光二极管排列组成的一显示单元,再由若干个显示单元(显示单元板或显示屏箱体)构成屏体,最后再加上一套合适的控制器,进行控制屏体播放规定视频动画效果的一种大屏幕显示器。它具有环保节能、省电、寿命长、色彩艳丽、显示面积大等优点。随着LED在2008年奥运会、2009年国庆60周年庆以及2010年春晚等场所的大规模应用,显示出了其它产品所无法比拟的卓越效果,使LED不再是一个高高在上的产品,它使人们感觉高科技的触手可及,越来越接近人们的生活。如图1所示。大型节目的增多,使舞台工程快速发展,带动了租赁方式的兴起,使LED大屏幕大规模地应用于舞台工程、演播室等活动场所。因为LED大屏幕成本比较高,举办一次舞台活动就要去购买一块LED大屏幕,显然给活动增加了很大的成本,所以更多的舞台活动选择了租赁这一方式,这就带动了相关舞台租赁公司和LED大屏幕企业的发展,未来租赁市场将成为LED显示屏最大的市场之一。1一种LED租赁显示屏的设计应用目前LED租赁屏由原来的厚、重、大间距,正在向现在的轻、溥、透、高密彩幕方向,以及模块化、简单化方向发展。这对租赁产品的广泛应用起到了良好的促进作用,扩大了应用范围,使LED显示屏越来越成为舞台灯光工程的绝对主力。租赁屏市场存在着机遇,同时也面临着巨大的挑战。随着LED显示屏技术日渐成熟,更多的厂家加入到竞争中来,其价格也越来越低,企业利润被慢慢压缩,所以要根据租赁市场的需要,开发出创新的产品,占领市场,需要重点关注以下几个阶段。(1)模组设计阶段:租赁产品重点要求的是产品重量轻、厚度薄、透光率好(对音响的声音没有阻碍),比如LED灯条式的彩幕,箱体重、成本高,可以开发出一些塑料材质的光栅屏,其一次注塑成型,在设计时还可以尽量不用灌胶的方式或者只用少量的胶,这样既可以减小产品重量,又可以降低产品成本,使产品更有竞争力;(2)系统设计阶段:租赁产品在现场应用时,往往给安装公司的时间较短,这就要求我们在产品设计阶段就要考虑好舞台现场接线的快速简单。特别是对有透光要求的光栅屏,如果屏体背面的线材太多,会给人一种杂乱无章的感觉,最好在系统连线设计时把一些接线位置进行隐藏设计,将一些线材接好后隐藏在框架内侧,另外还要尽量减少防水接头的数量,降低安装现场工作量;(3)安装设计阶段:租赁产品在现场应用时要求快速安装,配件不能太多,有配件的也要尽量在设计时能和产品做在一起,不要在安装现场到处找配件,比如说安装螺丝,就可以采用快速安装螺丝,直接压铆或焊接在产品框架上面,安装时只要用工具固定即可。还有边锁盒,都是快速安装的首选。拆卸工作同样和安装工作一样快速有效。详见图2、3、4、5、6案例及说明。原设计采用的是铁箱加铝型材灯条的方式,重量较重,搬运不便,透光率较低。新设计采用一次注塑成型的塑胶材质外壳,具有重量轻、搬运方便、安装快速、透光率高等优点。2结论LED租赁显示屏的市场会随着经济的发展而需求越来越大,但目前我们的整体设计生产水平和世界同行相比还有一定的差距,LED租赁显示屏市场还没有世界级的租赁公司,一些重大的活动中,国内企业参与的较少,能走出去参与世界活动的租赁公司更少,因此我们还要在产品设计、服务、生产等环节更加努力地去学习。参考文献[1]国内LED大屏企业面临技术之困.LED屏显网,http://www.fkstech.com.
