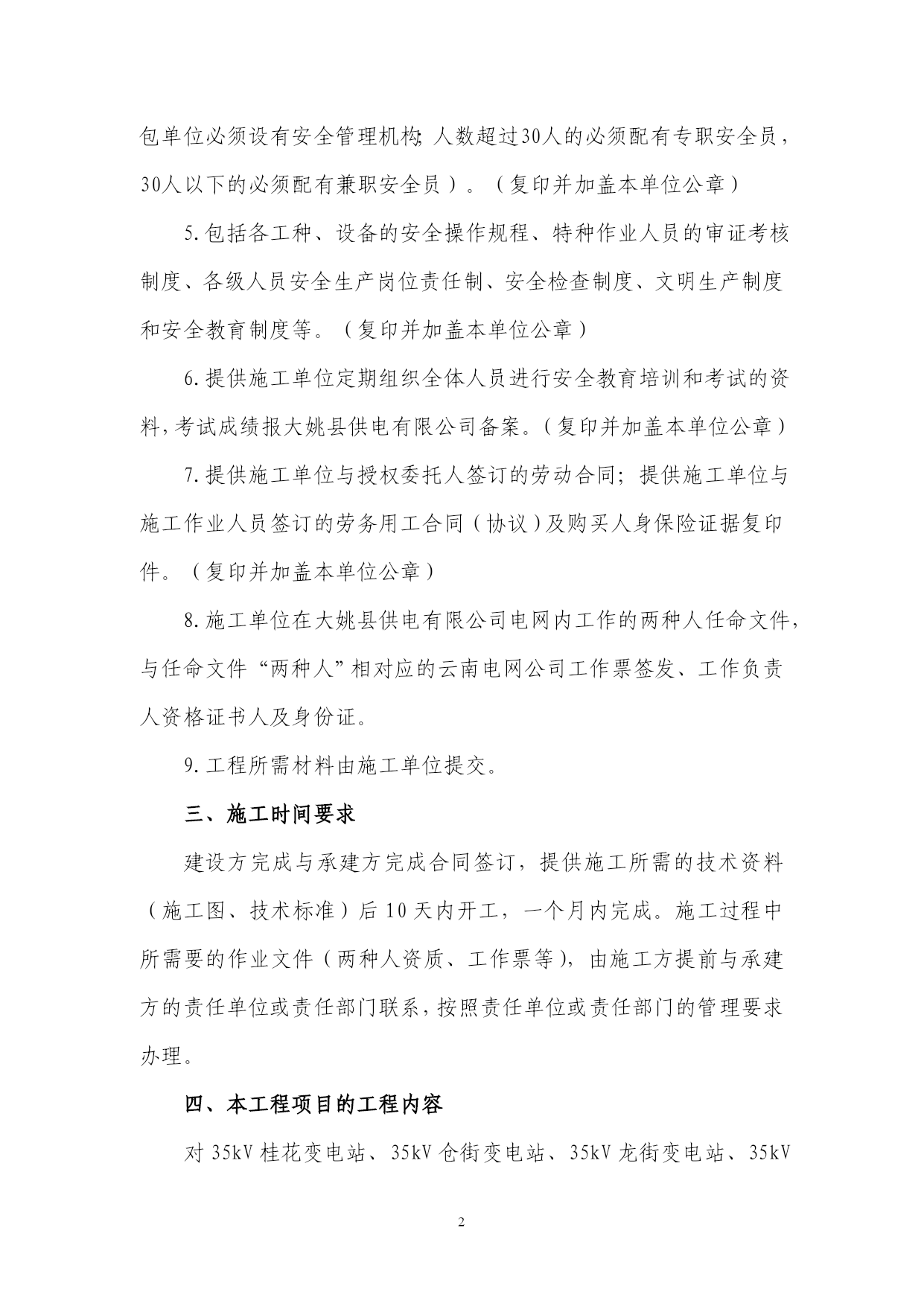

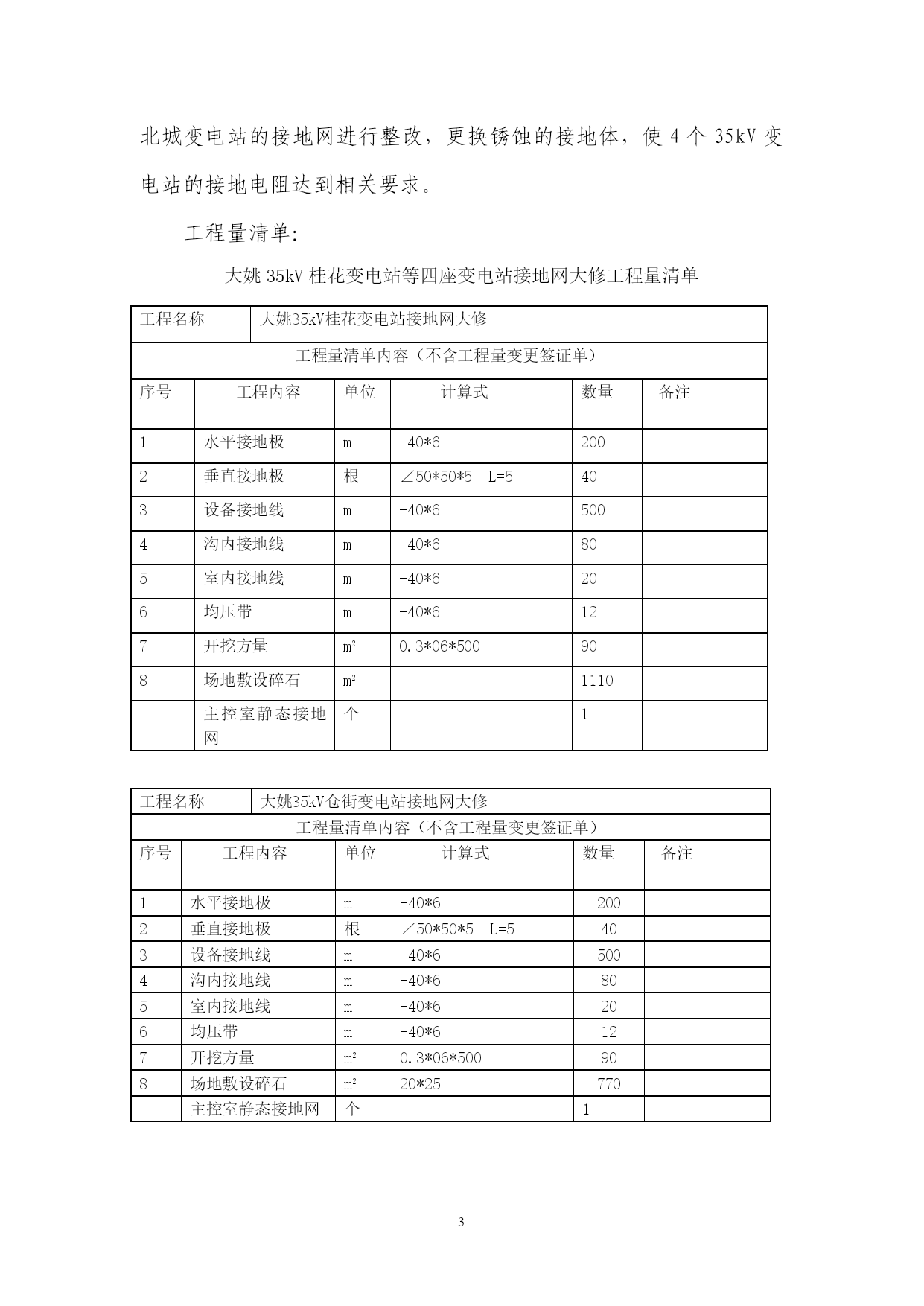

云南电网公司楚雄供电局大姚县35kV变电站接地网大修技术规范书二〇一二年二月十六日大姚县35kV变电站接地网大修技术规范书一、总则本技术规范书适用于楚雄供电局2011年大姚县35kV变电站接地网大修工程。投标单位资质要求参加工程施工合同谈判的单位必须具有叁级及以上资质的电力工程或送变电工程的施工企业：1.企业营业执照、企业资质证书、安全生产许可证、承装（修、试）四级电力设施许可证、法人代表资格证书或委托书、施工生产简历和近3年安全记录。（复印并加盖本单位公章）2.提供在大姚县供电有限公司电网内工作的相关人员名单及进网作业许可证、电工资格证、特种作业证等证书。提供施工负责人的项目负责人资格证书（建造师资格证书）、各级安全管理人员的安全资格证书。（复印并加盖本单位公章）3.提供在大姚县供电有限公司电网内工作施工队伍配备的安全工器具台帐、安全防护措施台帐、安全工器具台帐试验记录（同时提供相关试验单位的承试资质材料）、施工工器具台帐；安全工器具与生产工器具实物照片。（复印并加盖本单位公章）4.提供在大姚县供电有限公司电网内工作施工队伍安全管理机构设置文件，施工人员名单，安全人员配置情况；（具有两级机构的分包单位必须设有安全管理机构；人数超过30人的必须配有专职安全员，30人以下的必须配有兼职安全员）。（复印并加盖本单位公章）5.包括各工种、设备的安全操作规程、特种作业人员的审证考核制度、各级人员安全生产岗位责任制、安全检查制度、文明生产制度和安全教育制度等。（复印并加盖本单位公章）6.提供施工单位定期组织全体人员进行安全教育培训和考试的资料，考试成绩报大姚县供电有限公司备案。（复印并加盖本单位公章）7.提供施工单位与授权委托人签订的劳动合同；提供施工单位与施工作业人员签订的劳务用工合同（协议）及购买人身保险证据复印件。（复印并加盖本单位公章）8.施工单位在大姚县供电有限公司电网内工作的两种人任命文件，与任命文件“两种人”相对应的云南电网公司工作票签发、工作负责人资格证书人及身份证。9.工程所需材料由施工单位提交。三、施工时间要求建设方完成与承建方完成合同签订，提供施工所需的技术资料（施工图、技术标准）后10天内开工，一个月内完成。施工过程中所需要的作业文件（两种人资质、工作票等），由施工方提前与承建方的责任单位或责任部门联系，按照责任单位或责任部门的管理要求办理。本工程项目的工程内容对35kV桂花变电站、35kV仓街变电站、35kV龙街变电站、35kV北城变电站的接地网进行整改，更换锈蚀的接地体，使4个35kV变电站的接地电阻达到相关要求。工程量清单：大姚35kV桂花变电站等四座变电站接地网大修工程量清单工程名称大姚35kV桂花变电站接地网大修工程量清单内容（不含工程量变更签证单）序号工程内容单位计算式数量备注1水平接地极m-40*62002垂直接地极根∠50*50*5L=5403设备接地线m-40*65004沟内接地线m-40*6805室内接地线m-40*6206均压带m-40*6127开挖方量m20.3*06*500908场地敷设碎石m21110主控室静态接地网个1工程名称大姚35kV仓街变电站接地网大修工程量清单内容（不含工程量变更签证单）序号工程内容单位计算式数量备注1水平接地极m-40*62002垂直接地极根∠50*50*5L=5403设备接地线m-40*65004沟内接地线m-40*6805室内接地线m-40*6206均压带m-40*6127开挖方量m20.3*06*500908场地敷设碎石m220*25770主控室静态接地网个1工程名称大姚35kV龙街变电站接地网大修工程量清单内容（不含工程量变更签证单）序号工程内容单位计算式数量备注1水平接地极m-40*62002垂直接地极根∠50*50*5L=5403设备接地线m-40*65004沟内接地线m-40*6805室内接地线m-40*6206均压带m-40*6127开挖方量m20.3*06*500908场地敷设碎石m235*207009主控室静态接地网个1工程名称大姚35kV北城变电站接地网大修工程量清单内容（不含工程量变更签证单）序号工程内容单位计算式数量备注1水平接地极m-40*62002垂直接地极根∠50*50*5L=5403设备接地线m-40*65004沟内接地线m-40*6805室内接地线m-40*6206均压带m-40*6127开挖方量m20.3*06*500908场地敷设碎石m250*4020009主控室静态接地网个1、建设方在本规范书中仅提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，施工方应根据工程实际制
