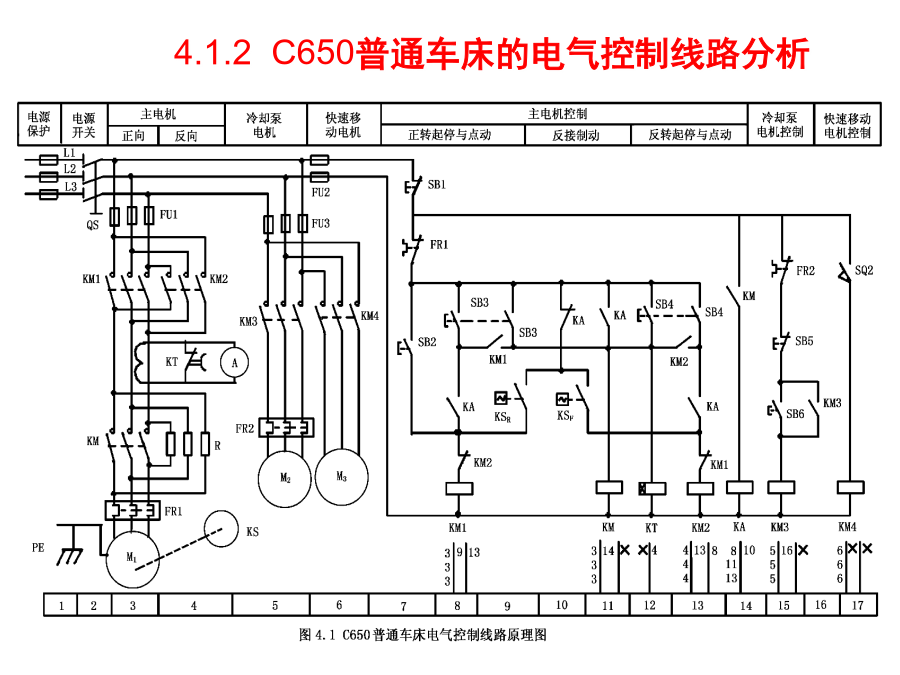

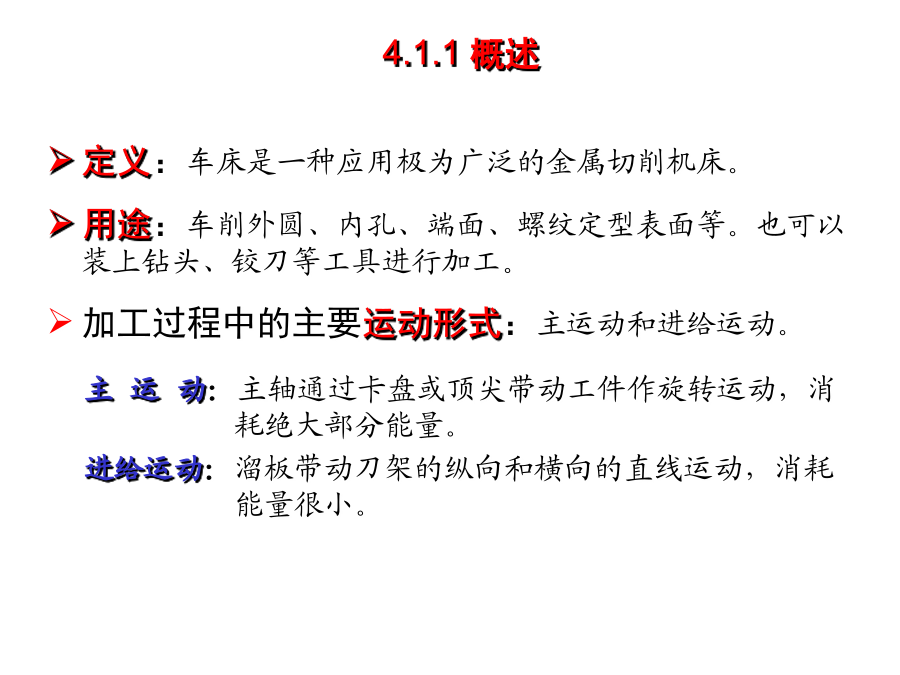

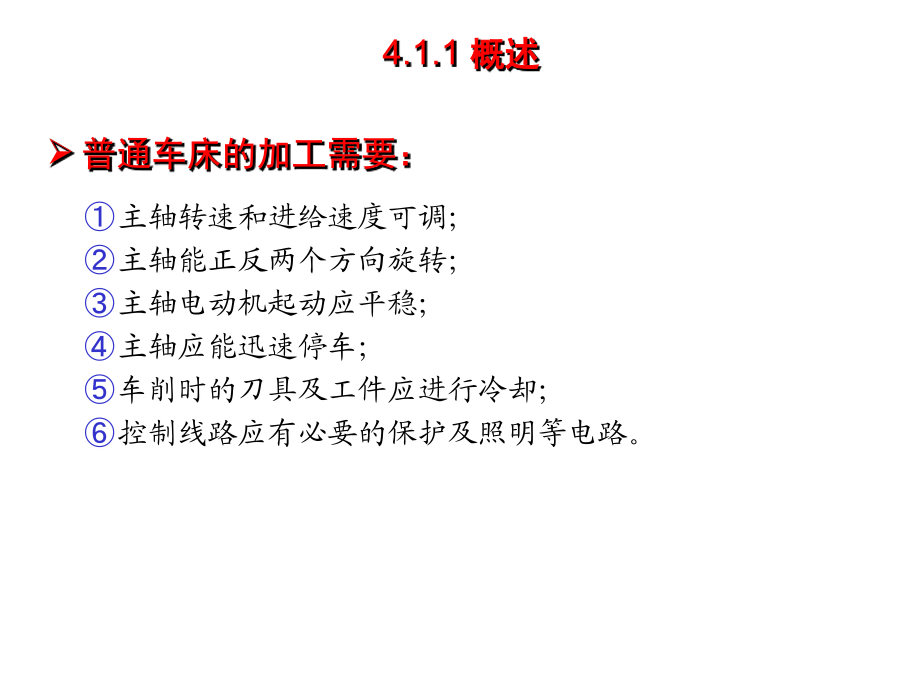

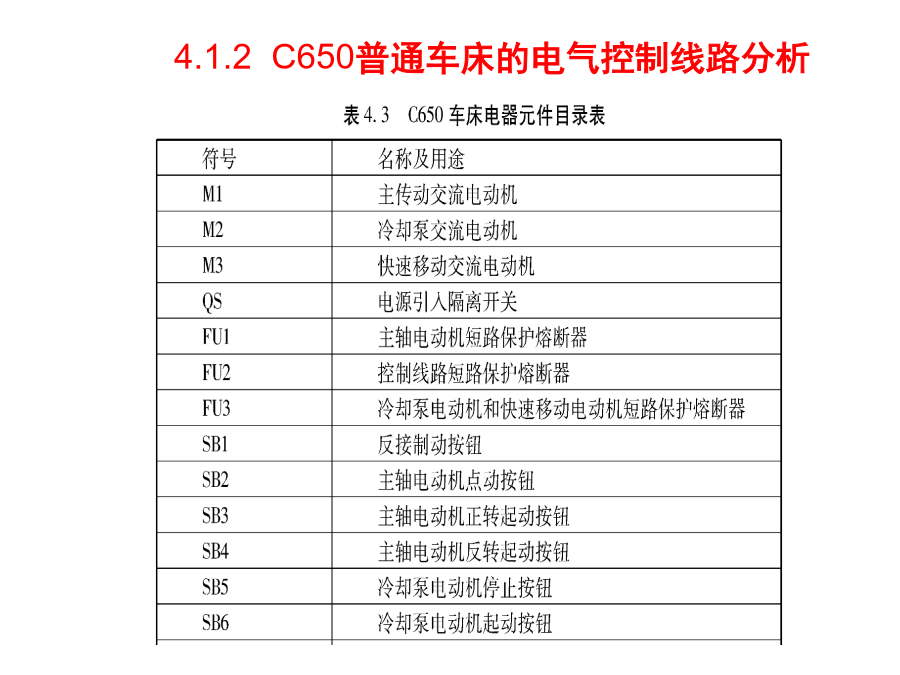

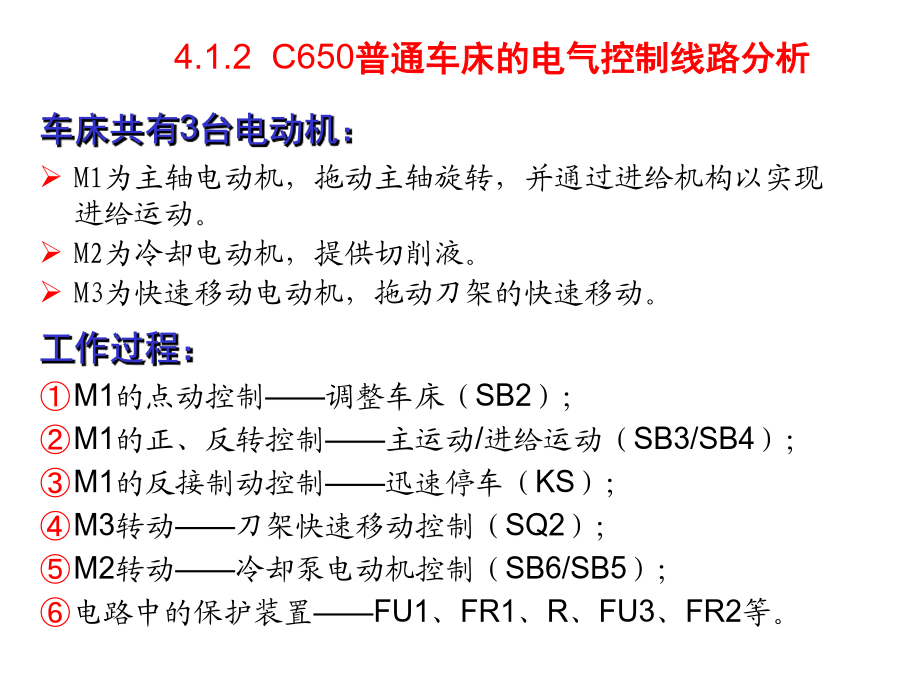

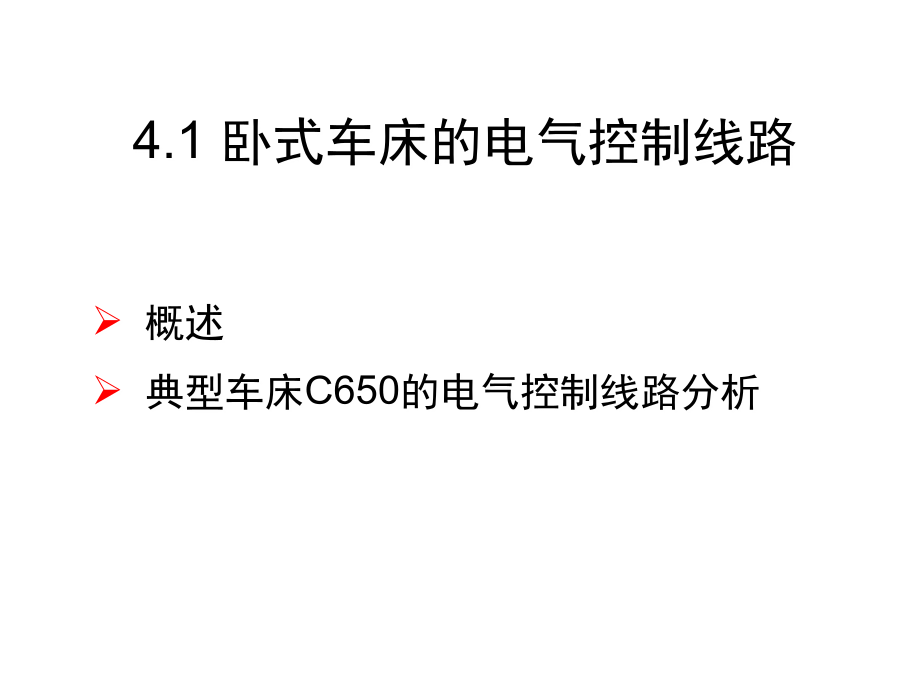

第4章典型的机床控制线路分析4.1卧式车床的电气控制线路4.1.1概述4.1.1概述4.1.2C650普通车床的电气控制线路分析M1为主轴电动机,拖动主轴旋转,并通过进给机构以实现进给运动。M2为冷却电动机,提供切削液。M3为快速移动电动机,拖动刀架的快速移动。4.1.2C650普通车床的电气控制线路分析4.1.2C650普通车床的电气控制线路分析
