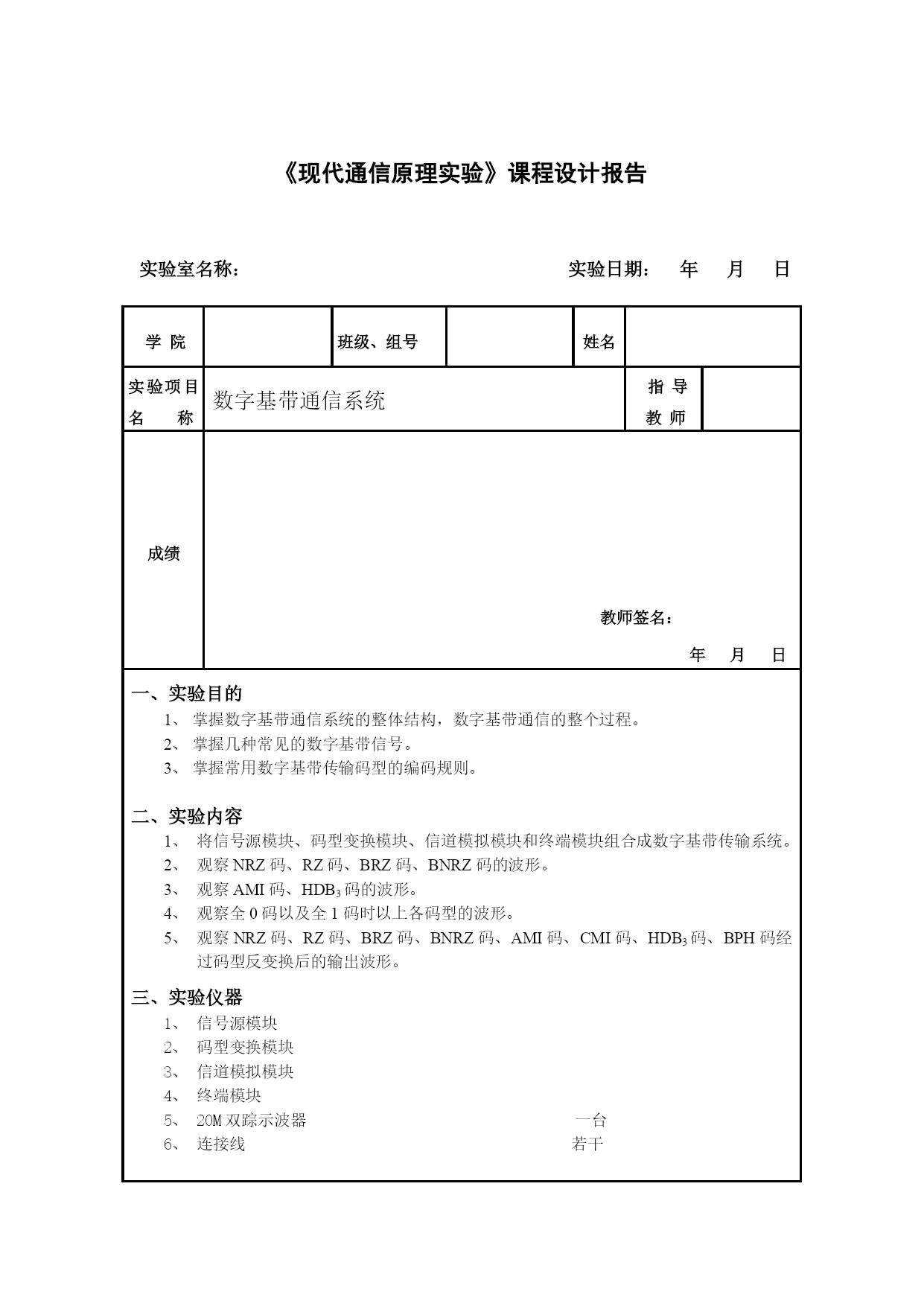

《现代通信原理实验》课程设计报告实验室名称：实验日期：年月日学院班级、组号姓名实验项目名称数字基带通信系统指导教师成绩教师签名：年月日一、实验目的掌握数字基带通信系统的整体结构，数字基带通信的整个过程。掌握几种常见的数字基带信号。掌握常用数字基带传输码型的编码规则。二、实验内容将信号源模块、码型变换模块、信道模拟模块和终端模块组合成数字基带传输系统。观察NRZ码、RZ码、BRZ码、BNRZ码的波形。观察AMI码、HDB3码的波形。观察全0码以及全1码时以上各码型的波形。观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。三、实验仪器信号源模块码型变换模块信道模拟模块终端模块20M双踪示波器一台连接线若干四、实验原理（参考实验指导书P47实验九）几种常见的数字基带波形（NRZ码、RZ码、BNRZ码、BRZ码）两种常见的基带传输码（AMI码、HDB3码）（参考课本和教案）传输码的结构应具有的主要特性AMI码的编码规则与译码规则AMI码的优缺点HDB3码的编码规则与译码规则HDB3码的编码原理框图与解码原理框图HDB3码的优缺点数字基带通信系统的整体结构画出数字基带通信系统的整体结构图，指出各点的输出波形应该是什么。五、实验步骤参考实验9，码型变换与反变换实验的实验步骤，并增加以下步骤：2、信道实验（插入在编码之后，解码之前）。旋转信道模拟模块的噪声功率调节电位器，改变信道内噪声功率大小，观察信道输入波形、信道噪声波形与信道输出波形。观察噪声对信号的影响。4、终端实验（插入在解码之后）：将信号源的基带信号接入终端的信道1，基带解码信号接入终端的信道2，观察两组信道对应的发光二极管的亮灭情况是否一致。5、将信道模拟模块中的噪声调高，重复上述观察。六、输入、输出点参考说明七、实验结果及分析输入：信号源的拨码开关SW04、SW05设置为0000010100000000，500分频；SW01、SW02、SW03设置为011100100011000000101011噪声功率电平调为最低数字基带波形编码实验NRZ码输入波形：RZ码输出波形：BNRZ码输出波形：BRZ码输出波形：信道实验（噪声功率电平调为最低）信道输入波形：（即编码输出波形，以上面任一一个波形为例）信道噪声波形：噪声功率电平调为最低，为0信道输出波形：数字基带波形解码实验（与NRZ码输入波形双踪）NRZ码输入波形：RZ码解码输出波形：BNRZ码解码输出波形：BRZ码解码输出波形：传输码编码实验（与NRZ码输入波形双踪）NRZ码输入波形：AMI码编码输出波形：HDB3码编码输出波形：传输码解码实验（与NRZ码输入波形双踪）NRZ码输入波形：AMI码解码输出波形：HDB3码解码输出波形：终端实验记录两组信道对应的发光二极管的亮灭情况，注意第二路信号（解码输出）有一定时延。输入：信号源的拨码开关SW04、SW05设置为0000010100000000，500分频；SW01、SW02、SW03设置为011100100011000000101011噪声功率电平调为最高八、实验思考题解答题目为答辩所问问题九、实验过程中遇到的问题以及解决方法十、实验感想
