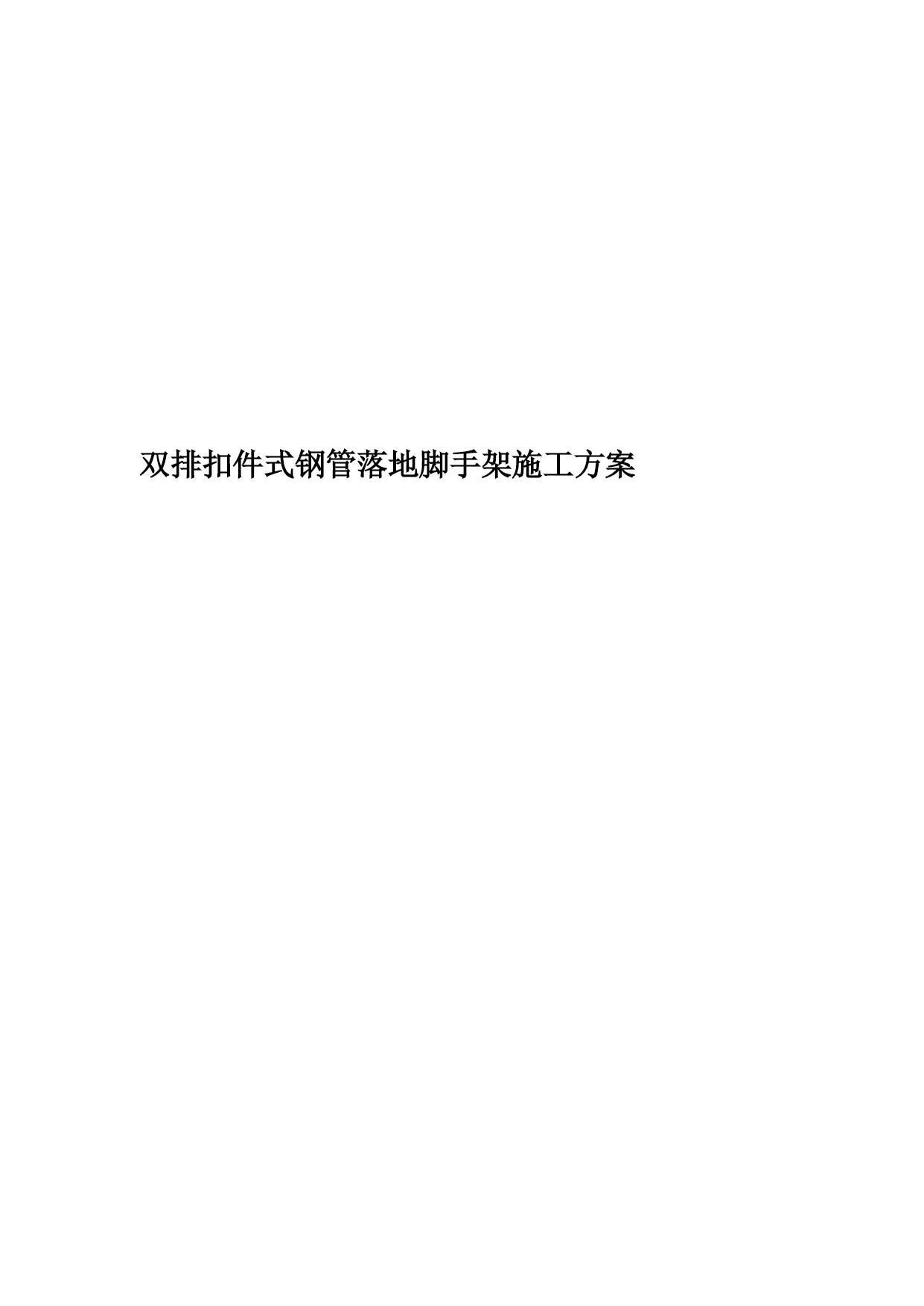

双排扣件式钢管落地脚手架施工方案PAGE\*MERGEFORMAT22目录一、编制依据------------------------------------------------------------------------------------------5二、工程概况------------------------------------------------------------------------------------------5三、施工部署------------------------------------------------------------------------------------------5四、防护架构造要求---------------------------------------------------------------------------------7五、防护架的搭设和拆除施工工艺----------------------------------------------------------------9六、目标和验收标准---------------------------------------------------------------------------------10七、安全文明施工保证措施------------------------------------------------------------------------10八、文明施工要求------------------------------------------------------------------------------------12九、应执行的强制性条文---------------------------------------------------------------------------13十、设计计算------------------------------------------------------------------------------------------15十一、双排脚手架搭设立面、剖面图------------------------------------------------------------21一、编制依据《建筑施工扣件式钢管脚手架》（JGJ130-2001，2002年版）；《建筑施工安全检查标准》（JGJ59-2011）；《建筑施工高处作业安全技术规范》（JGJ80-2011）；本工程施工图纸和投标文件；本工程施工组织设计。二、工程概况吴家商业步行街工程位于荣昌区吴家镇原老农贸市场，工程为商住建筑，总建筑面积：15630.59㎡，建筑层数及建筑高度分别是：1#楼6层/18.9m、2#楼6层/18.9m、3#楼5层/15.9m、4#楼6层/18.9m、5#楼6层/18.9m、6#楼6层/18.9m。屋面防水等级为Ⅱ级，抗震设防烈度为7度，主要结构类型:框架结构,建筑结构设计合理使用年限:50年。采用人工挖孔桩基础。三、施工部署3.1组织机构外墙防护架搭设由外架工长负责组织实施，其他人员配合。外墙防护架所需材料、劳动力计划均由外架工长负责编制，材料员、劳职员负责组织进场。技术交底工作由外架工长负责。3.2设计总体思路按总进度计划，主体工程出±0.000后在60天内封顶，封顶后90天完成外墙保温及外架拆除。根据我公司的技术条件，本工程外架采用双排落地架的搭设方案。由于工期较短，而且采用分段搭架，需增加配合工序的工作量，也不利于抢工期。双排防护外架搭设用于主体阶段安全防护，也用于外墙装修施工和装修安全防护。装修施工按一层作业考虑，外架验算应满足此项要求。3.3劳动力准备搭设阶段共需架子工12名，维护阶段共需架子工4名，拆除阶段共需外架工8名。所有架子工均需持证上岗。搭设阶段安排2名测量放线工配合。3.4材料准备本工程外架、卸料平台所用的钢管、扣件、型钢基础垫板均由租赁公司提供。竹串竹笆片和其它材料由项目部自行采购。主要材料计划如下表：名称及规格用途总需用量备注6m长管纵向水平杆1400根租赁6m长管立杆950根租赁6m长管剪刀撑380根租赁3m长管调整节头位置420根租赁1.5m短管横向水平杆1450根租赁2.5m短管连墙杆30根租赁1.5m短管连墙件柱箍88根租赁2000mm×200mm×50mm垫木基础垫板170根租赁直角扣件8300个租赁旋转扣件2000个租赁对接扣件2700个租赁2500mm×250
