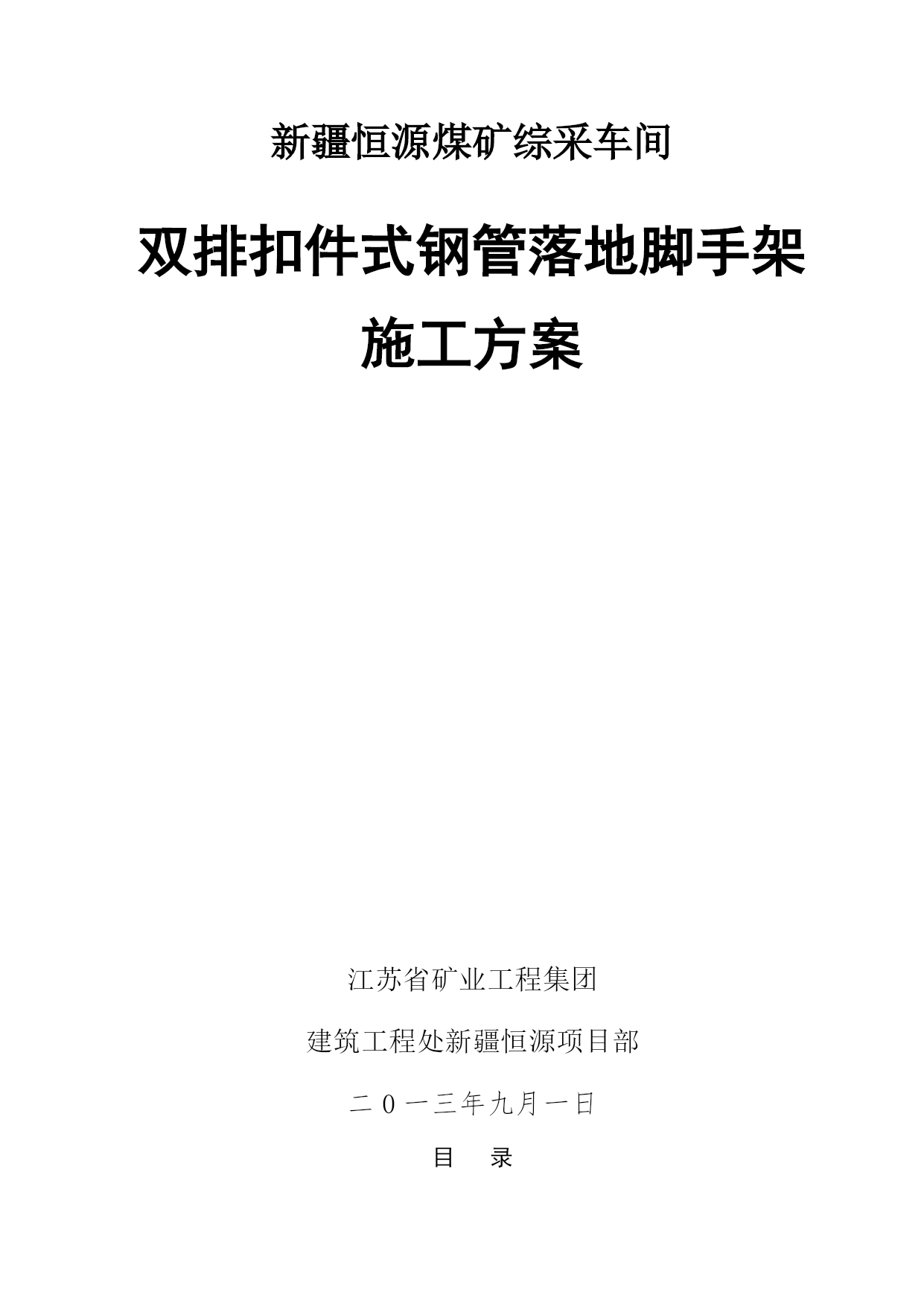

综采车间双排扣件式钢管落地脚手架施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载新疆恒源煤矿综采车间双排扣件式钢管落地脚手架施工方案江苏省矿业工程集团建筑工程处新疆恒源项目部二0一三年九月一日目录TOC\o"1—3”\h\zHYPERLINK\l"_Toc172090751”1编制依据PAGEREF_Toc172090751\h1HYPERLINK\l"_Toc172090752”2工程概况PAGEREF_Toc172090752\h1HYPERLINK\l”_Toc172090753”3施工部署PAGEREF_Toc172090753\h1HYPERLINK\l”_Toc172090754"3.1组织机构PAGEREF_Toc172090754\h1HYPERLINK\l”_Toc17209”3.2设计总体思路PAGEREF_Toc17209\h13.3劳动力准备2HYPERLINK\l"_Toc172090757"3。4材料准备PAGEREF_Toc172090757\h23。5机具准备3HYPERLINK\l”_Toc172090759”3.6技术准备PAGEREF_Toc172090759\h34脚手架构造要求4.1总的设计尺寸44。2纵向水平杆44.3横向水平杆4HYPERLINK\l"_Toc172090764”4。4木脚手板PAGEREF_Toc172090764\h44.5立杆54。6连墙件54.7门洞54。8剪刀撑64.9扣件64.10基础64。11上人斜道65脚手架的搭设和拆除施工工艺5。1落地防护搭设施工工艺75。2防护架的拆除施工工艺76目标和验收标准87安全文明施工保证措施87.1材质及其使用的安全技术措施87。2脚手架搭设的安全技术措施87.3脚手架上施工作业的安全技术措施97.4防护架拆除的安全技术措施97。5文明施工要求107.6应执行的强制性条文12PAGE\*MERGEFORMAT3双排扣件式钢管落地脚手架施工方案1、编制依据《建筑施工扣件式钢管脚手架》(JGJ130-2001，2002年版）；《建筑施工安全检查标准》（JGJ59-99）；《建筑施工高处作业安全技术规范》(JGJ80—91）；《江苏省矿业工程集团安全手册》本工程施工图纸和投标文件；本工程施工组织设计。2、工程概况本工程位于新疆塔城铁厂沟镇恒源煤矿内，砖排架结构。东西向1至14轴长89m,南北向A至G轴宽37。2m。建筑物总高14。29m。A轴牛腿柱顶标高7.100m，D、G轴牛腿柱顶标高10。9m。3、施工部署3。1组织机构外墙防护架搭设由外架工长负责组织实施，其他人员配合。外墙防护架所需材料、劳动力计划均由外架工长负责编制,材料员、劳职员负责组织进场.技术交底工作由技术员负责，具体实施由外架工长负责。3。2设计总体思路根据我公司的技术条件,本工程外架可采用落地架和搭挑架的方案。落地架需用材料比搭挑架多一层架子.搭挑架需多准备一套钢挑梁,并增加一倍的拆架用工。由于工期较短，落地架增加的材料租赁费用小于搭挑架增加的拆架用工费用.而且采用分段搭架,需增加配合工序的工作量，也不利于抢工期。经综合比较，决定采用落地架方案。主体阶段主要用于安全防护，主体结构完成之后拆除,在此防护架建筑物四周原开挖处回填夯实后，重新搭设正式装修用施工防护架，装修阶段既用于装修施工，也兼作安全防护。装修施工按一层作业考虑，外架验算应满足此项要求。3。3劳动力准备搭设阶段共需架子工8名,维护阶段共需架子工4名，拆除阶段共需外架工8名.所有架子工均需持证上岗。搭设阶段安排2名测量放线工配合。3。4材料准备本工程外架、卸料平台所用的钢管、扣件均由租赁公司提供。脚手架垫木和木脚手板由项目部自行采购。主要材料计划如下表：名称及规格用途总需用量备注6m长管纵向水平杆2000根租赁6m长管立杆950根租赁6m长管剪刀撑380根租赁2.5m短管横向水平杆1450根租赁2.5m短管连墙杆30根租赁1。5m短管连墙件柱箍88根租赁3000mm×200mm×50mm垫木基础垫板170根租赁直角扣件15000个租赁旋转扣件2000个租赁对接扣件6000个租赁3000mm×200mm×50mm木脚手板900块采购6m×18m安全网95张采购材料视工程进度分阶段组织进场。3.5机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。项目部应配备如下检查工具(可借用,但应符合要求
