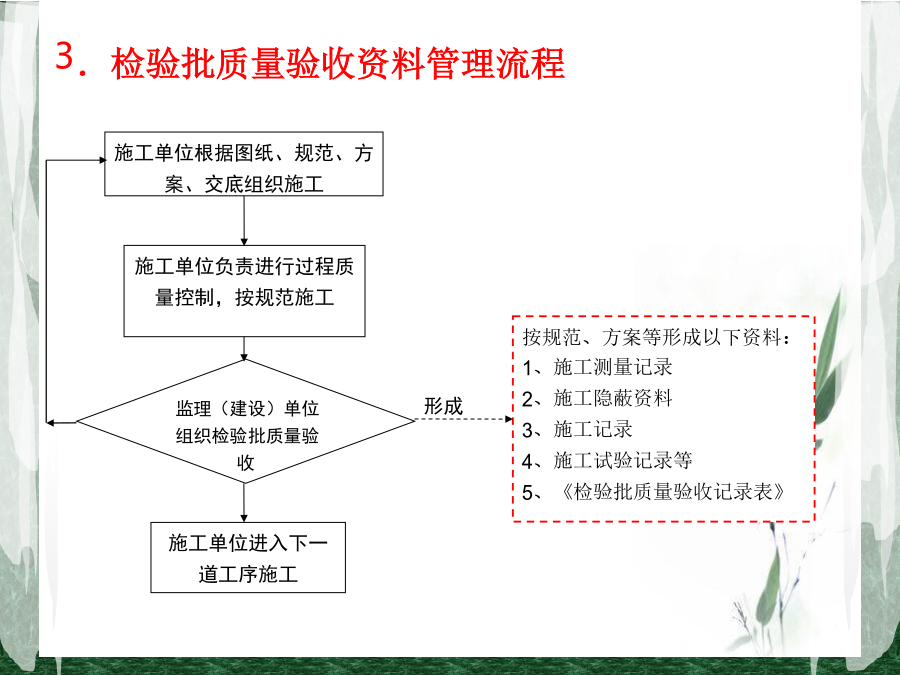

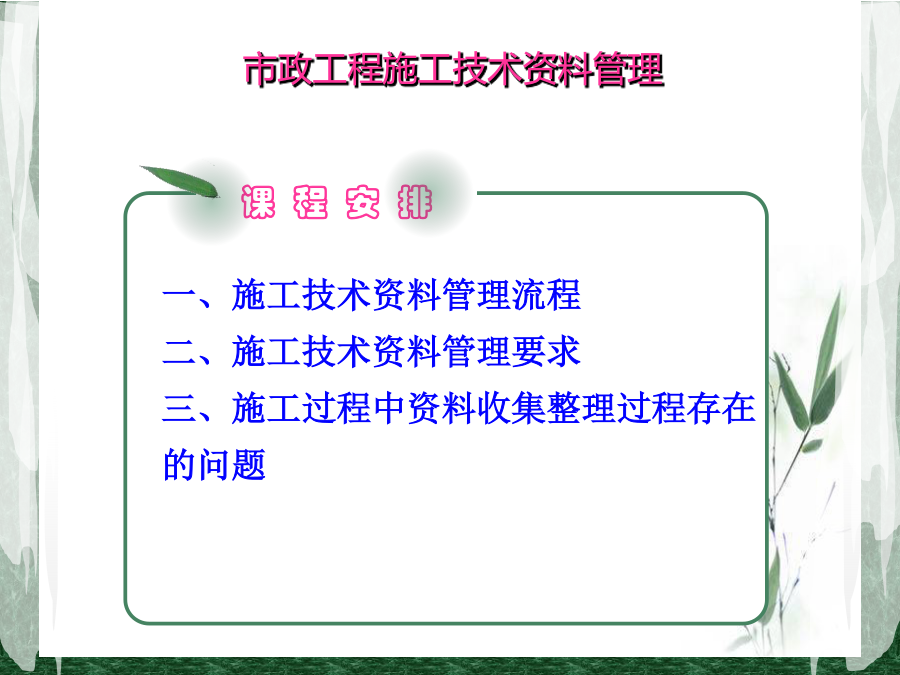

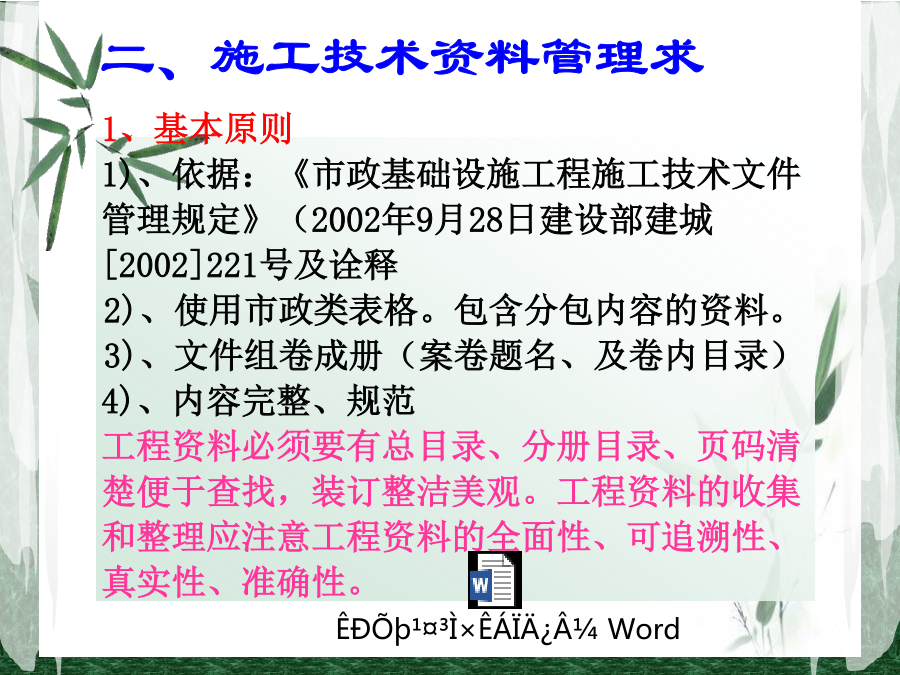

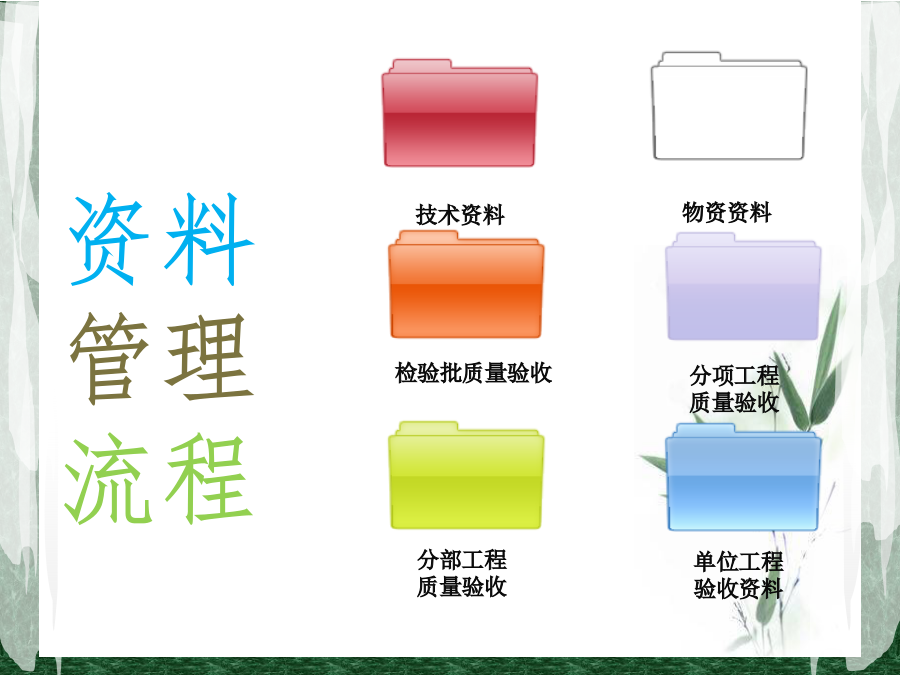

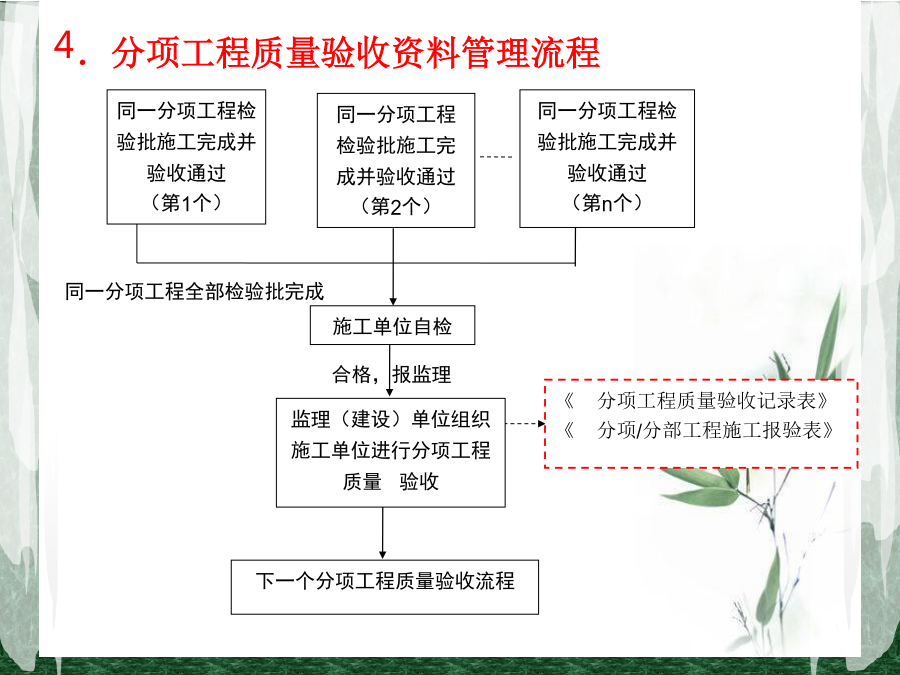

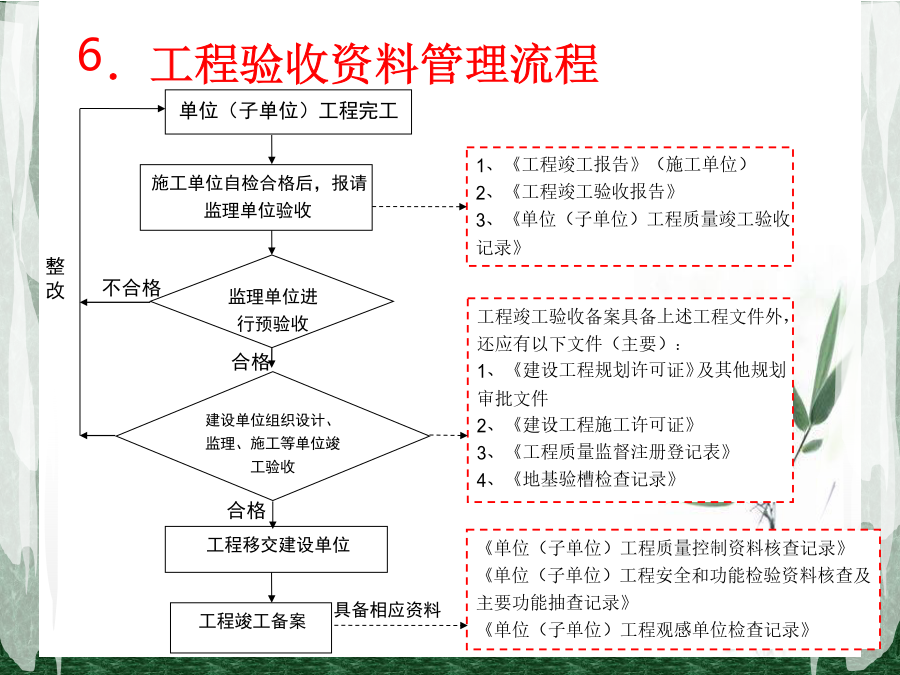

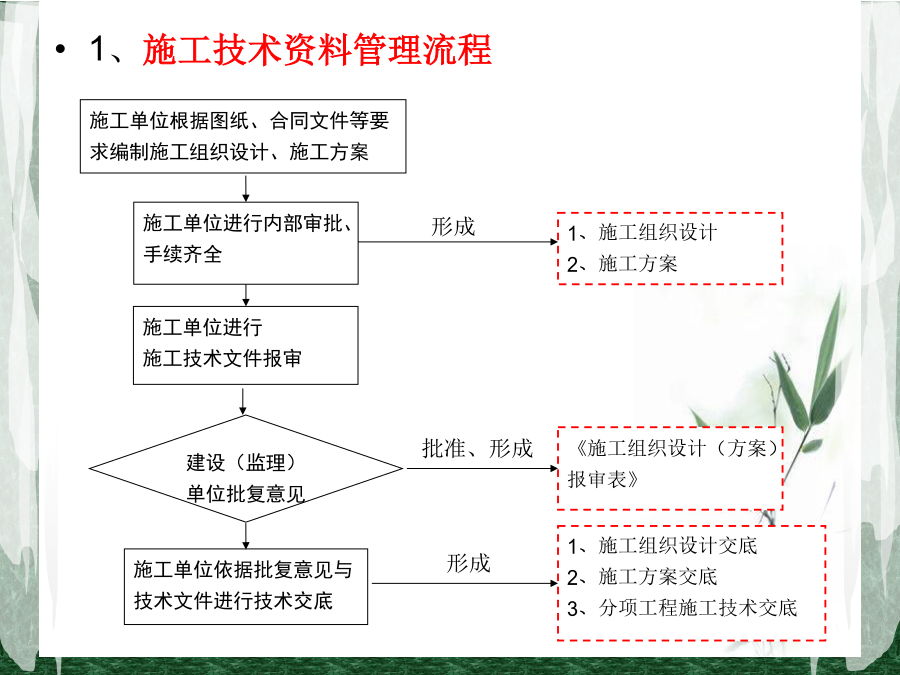

市政工程施工技术资料管理技术资料1、施工技术资料管理流程相关质量证明文件包括1、产品出厂合格证2、厂家质量保证书或产品检验报告3、商品混凝土厂家需提供:企业资质、原材检验报告、及各类配合比设计书注:提交的质量证明文件内容或份数满足资料需要3.检验批质量验收资料管理流程4.分项工程质量验收资料管理流程《单位(子单位)工程质量控制资料核查记录》《单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录》《单位(子单位)工程观感单位检查记录》二、施工技术资料管理求(5)、阀门安装及运行功能测试报告及抽查检验(6)、其它管道设备安装调试报告及功能检测(7)、管道位置高程及管道变形测量及汇总(8)、阴极保护安装及系统测试报告及抽查检验(9)、防腐绝缘检测汇总及抽查检验(10)、钢管、钢结构焊接无损检测报告汇总(11)、砼试块抗压强度试验汇总(12)、水泥砂浆试块抗压强度汇总(13)、砼试块抗渗、抗冻试验汇总(14)、地基基础加固检测报告(15)、桥管桩基础动测或静载试验报告(16)、砼结构管道渗漏水调查记录(17、抽升泵站的地面建筑(18)、给排水构筑物满水试验、气密性试验GB50141—2008p156、157(19)、地基土承载力试验记录(20)、基桩无损检测记录、桩基础动测或静载试验汇总(21)、钻芯取样检测记录(22)、同条件养护试件试验记录(23)、斜拉索张拉力振动频率试验记录(24)、索力调整检测记录(25)、桥梁的动、静载试验记录.桥梁工程:当设计规定进行桥梁功能、荷载试验时,必须进行在荷载试验完成后进行。P235(CJJ2---2008)(26)、桥梁工程竣工测量资料、主体构筑物及工艺辅助构筑物位置及高程测量和抽查记录(27)、主体结构实体的砼强度抽查检验记录(28)、主体结构实体的钢筋保护层厚度抽查检验记录(29)、防腐、防水、保温层检测汇总及抽查检验(30)、地下水取水构筑物抽水清洗、产水量的测定(31)、地表水取水构筑物的试运行记录及抽查检验三、施工过程资料收集整理中存在的问题5.2.2对有抗震设防要求的结构其强度和最大力下总伸长率的实测值应符合下列规定:1)钢筋的抗拉强度实测值与屈服强度实测值的比值不应大小1.25;(强条)2)钢筋的屈服强度与实测值与屈服强度标准值的比值不应大于1.3;(强条)3)钢筋的最大力总伸长值不应小于9%;(强条)(部分资料中钢筋试验报告没有此项内容)工程名称××市政工程试验日期×年×月×日实测渗水量应按下式计算:q=w/T.Lq-----实测渗水量[L/(min.n)]W----补水量(L)T------实测渗水观测时间minL-------试验管段的长度(m)例如:DN600的钢筋砼管,长40m,计算允许渗水量:q=w/T.L=30.6×40/48=25.5kgq=w/T.L=15.25/30×40=0.0127L/(min.n)折合平均实测渗水量0.0127×(24h×60min)=18.29[m3/(24h·km)]管道工程检验批划分沟槽开挖高程沟槽开挖高程安管高程C2砂基础隐蔽此图集用于举例说明,实际资料成型过程中根据工程图纸实际情况进行C1、C2的厚度确认!!!C2砂基础顶高程C2砂基础顶高程C2砂基础检验批胸腔管道两侧回填隐蔽胸腔管道两侧回填隐蔽管顶以上50cm内隐蔽管顶以上50cm内回填检验批检查井砌筑检验批道路检验批路基顶高程天然砂砾顶高程面层顶高程上面层检验批路缘石顶高程土方路基分部验收记录级配砂砾基层分项验收记录水稳层分项验收记录横穿预留管线检查井检验批
