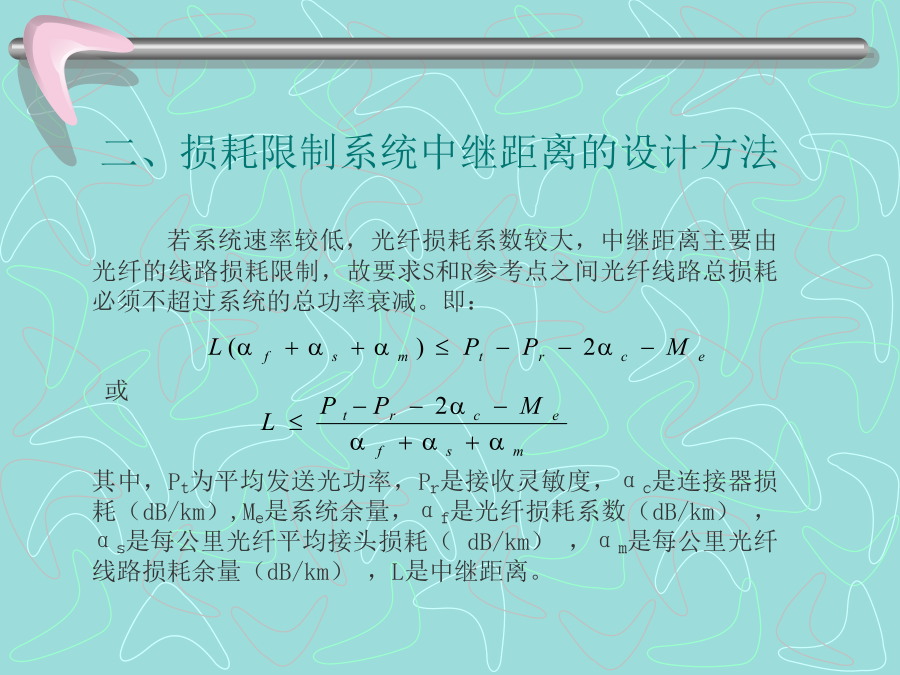

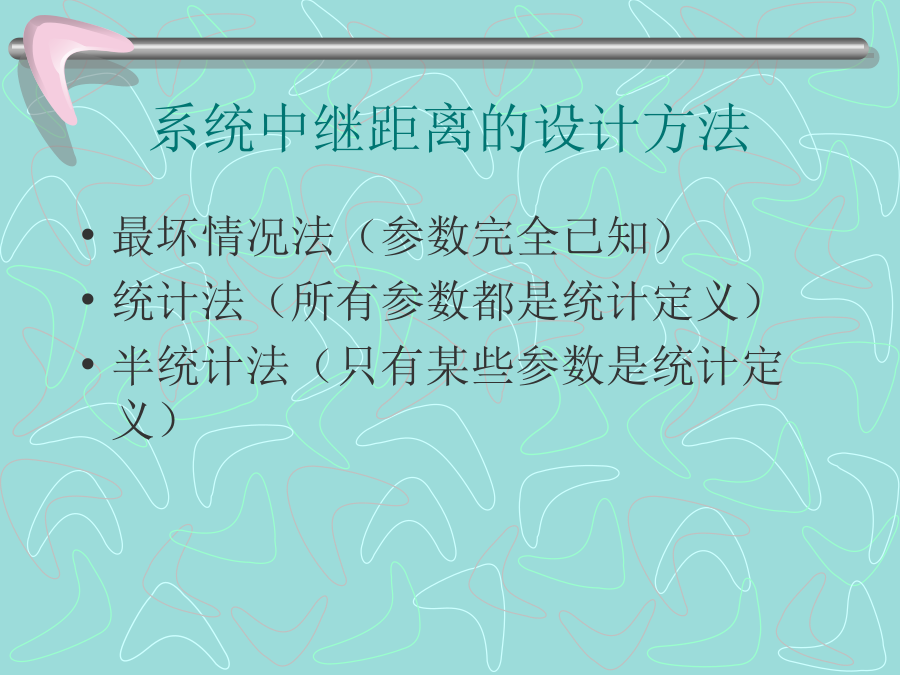

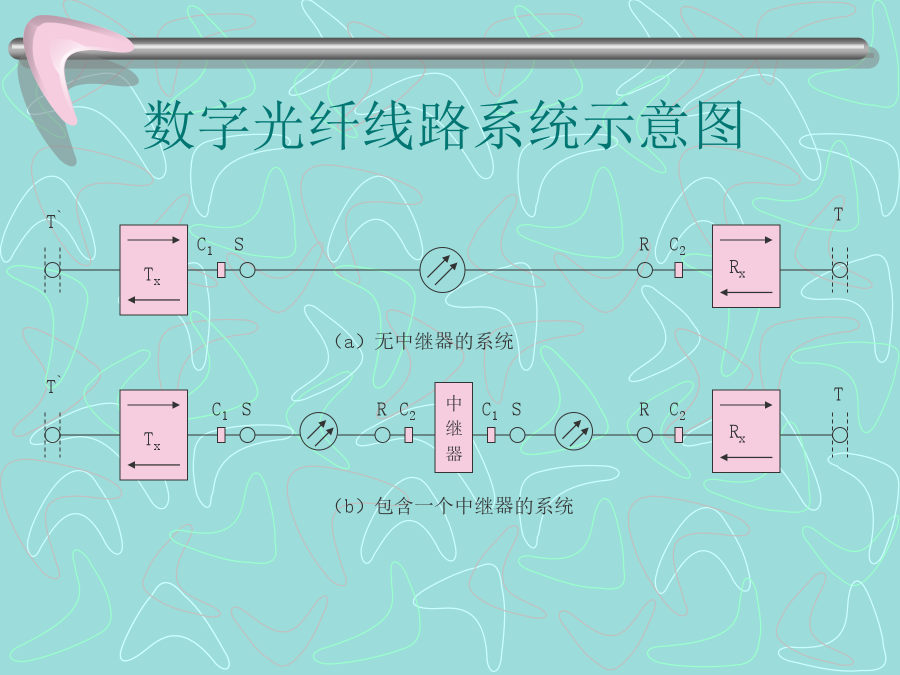

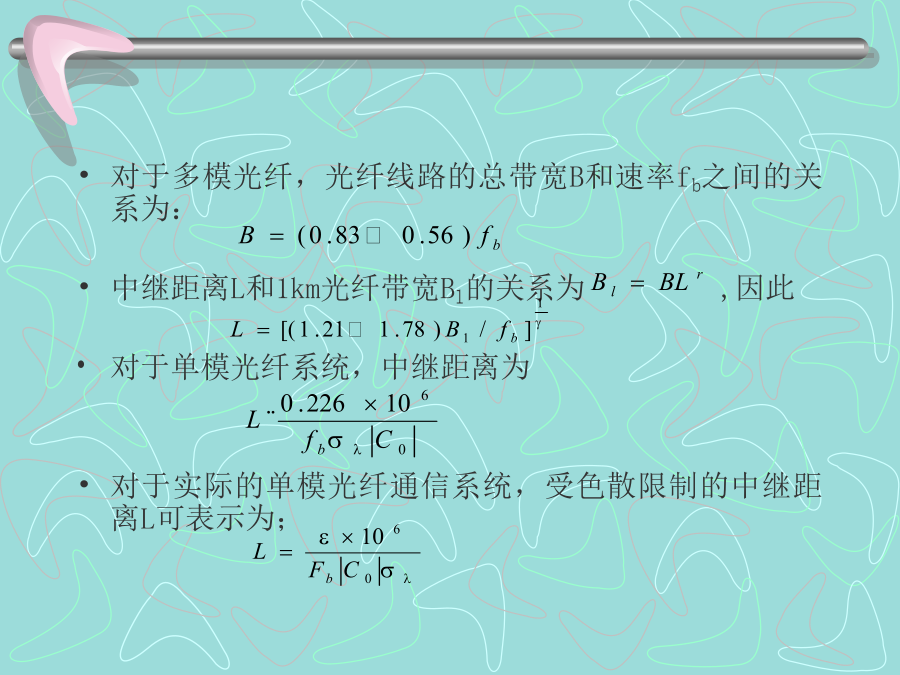

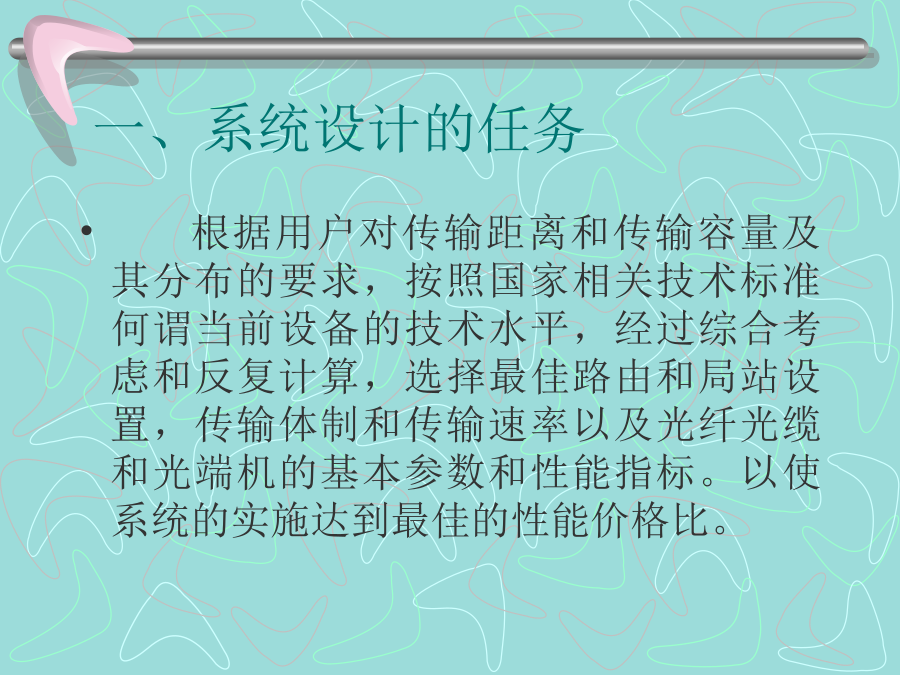

第二十一讲系统的设计主要内容一、系统设计的任务系统中继距离的设计方法二、损耗限制系统中继距离的设计方法数字光纤线路系统示意图三、色散限制系统中继距离的设计方法对于多模光纤，光纤线路的总带宽B和速率fb之间的关系为：中继距离L和1km光纤带宽Bl的关系为,因此对于单模光纤系统，中继距离为对于实际的单模光纤通信系统，受色散限制的中继距离L可表示为；四、中继距离与系统传输速率的关系又设线路码型为5B6B码，线路码速率Fb=140×（6/5）=168Mb/s,C0=3.0ps/(nm.km),σλ=2.5nm,将数据代入色散限制系统中继距离计算公式可得：光纤通信系统的中继距离从损耗和色散限制系统两个计算结果中，选择较短的距离，作为中继距离计算的最终结果。因此本例在工程设计中取中继距离为74km，中继距离主要受损耗限制。光纤的选型112页
