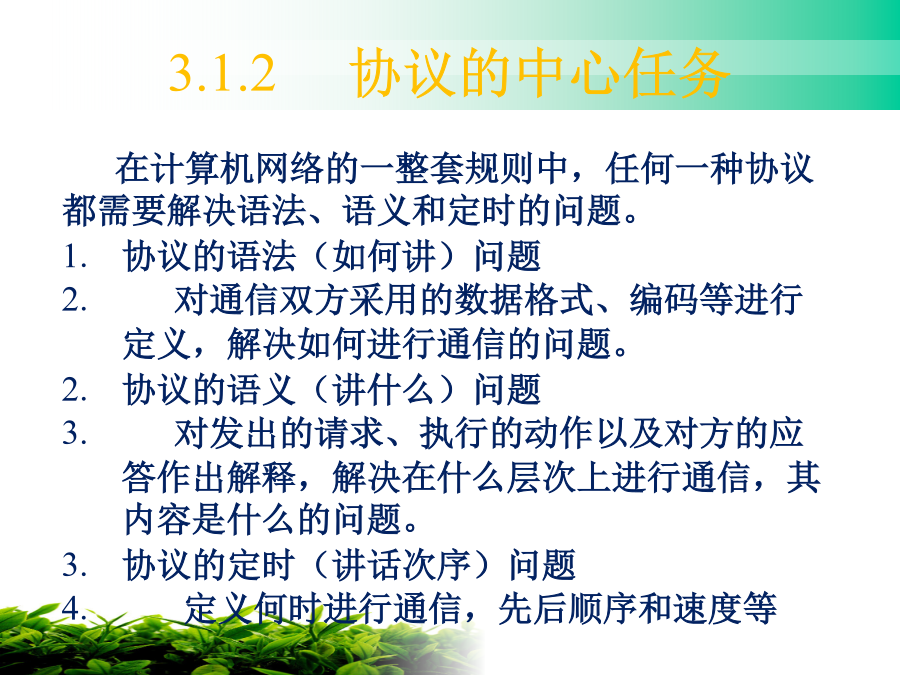

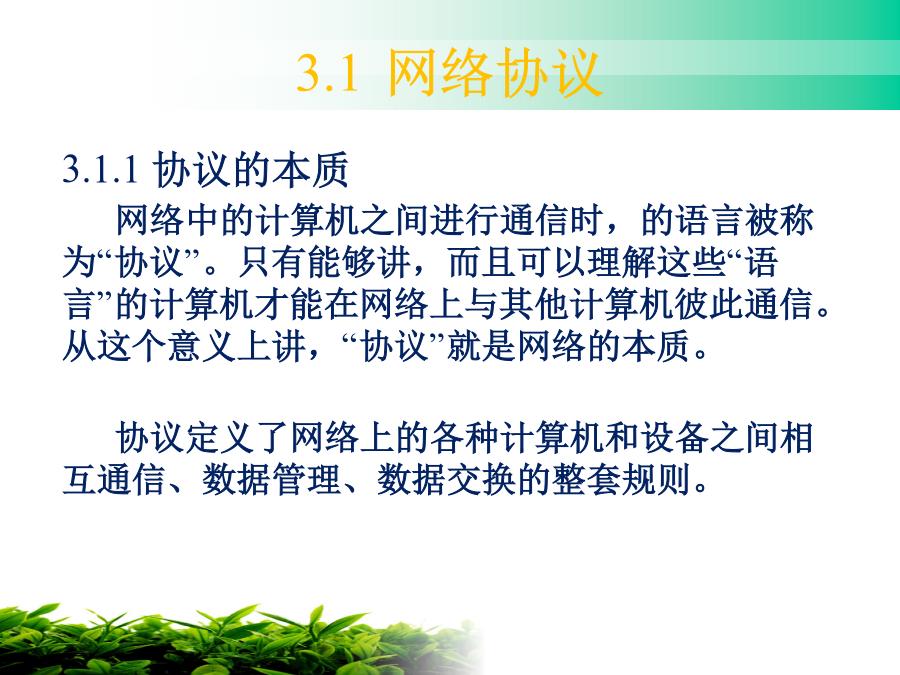

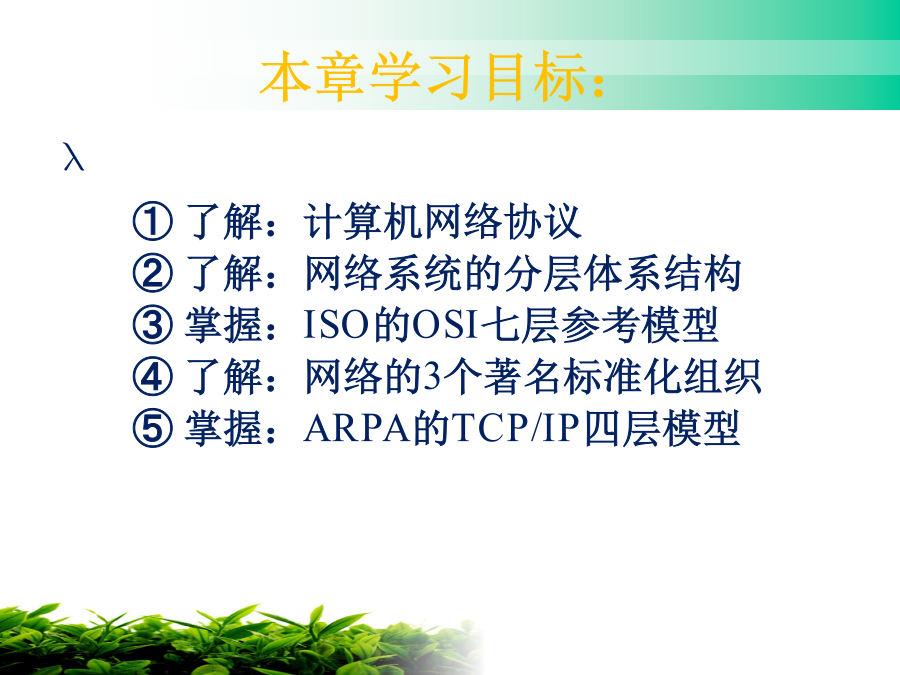

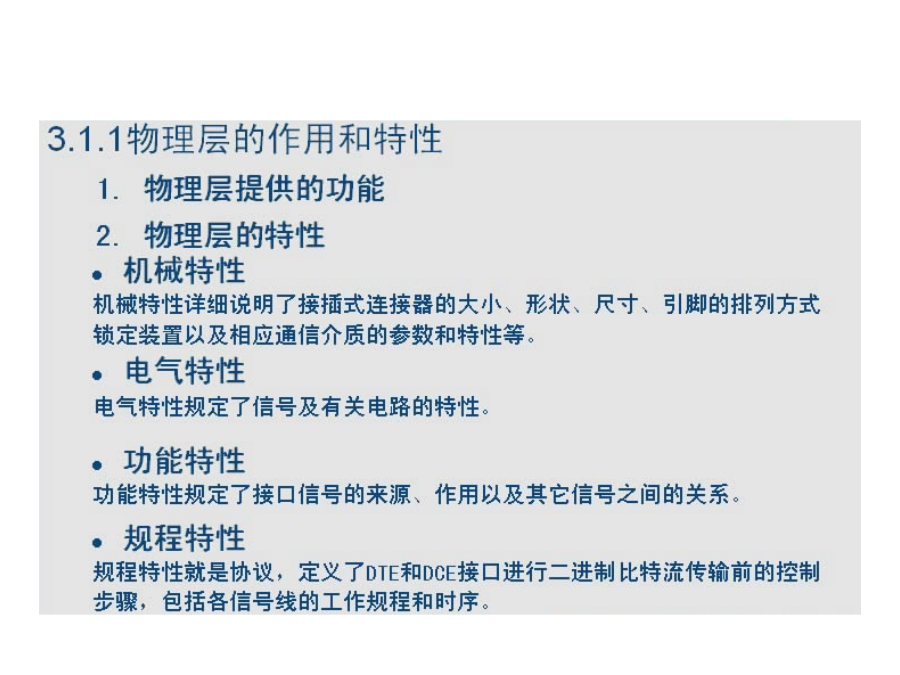

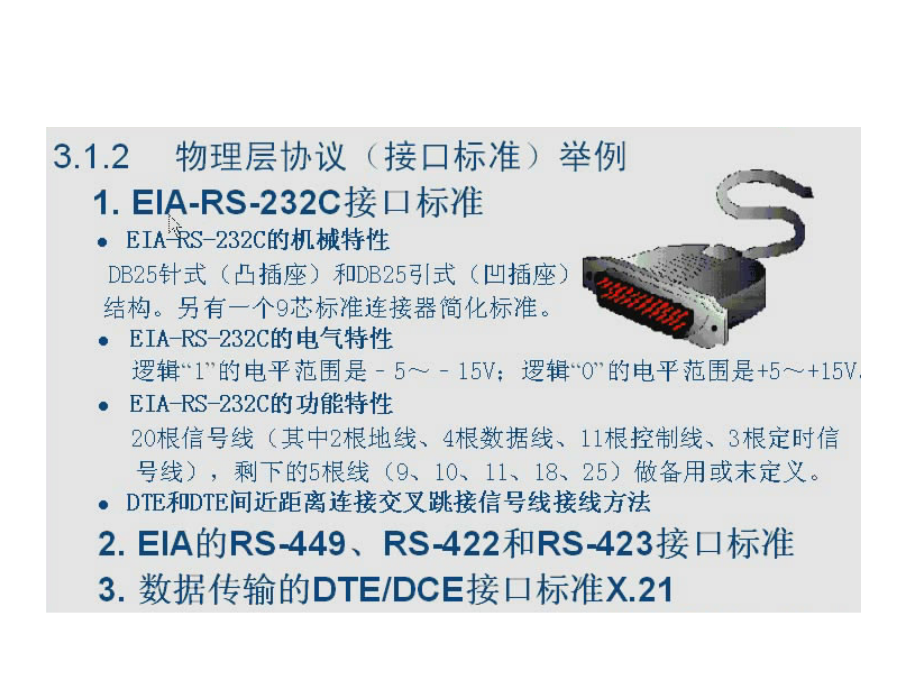

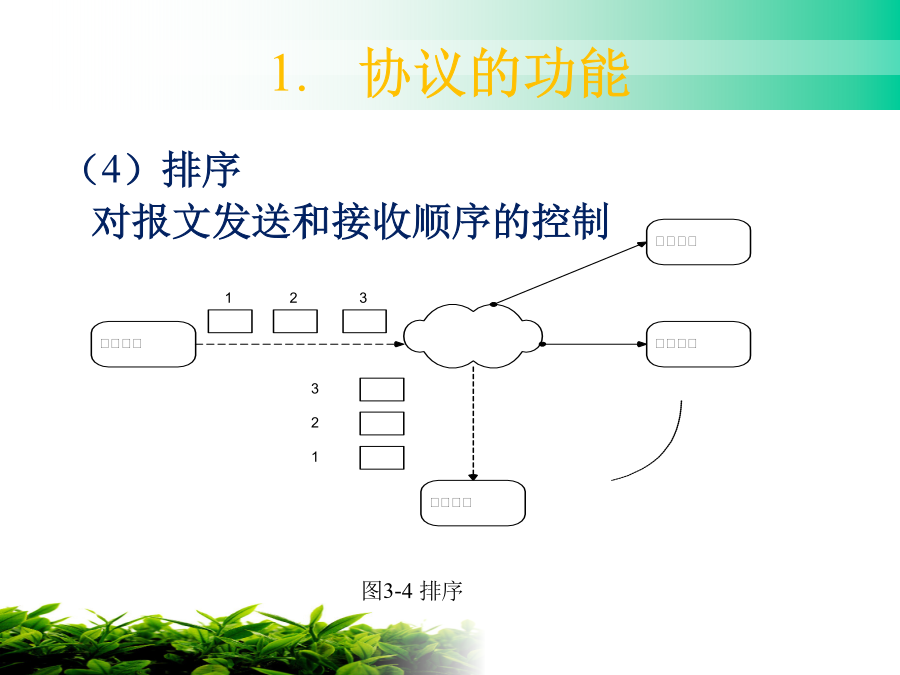

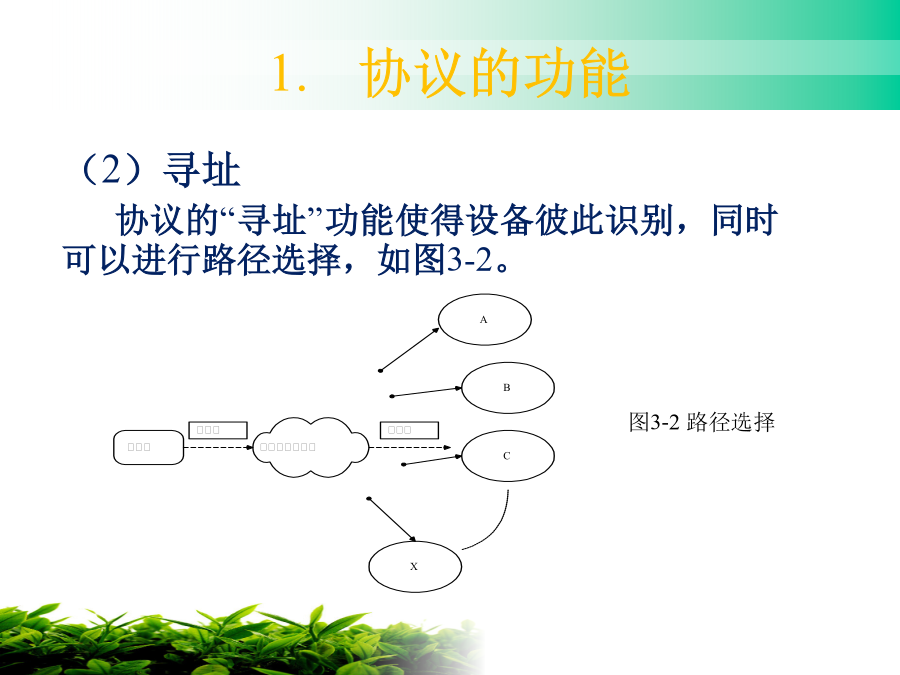

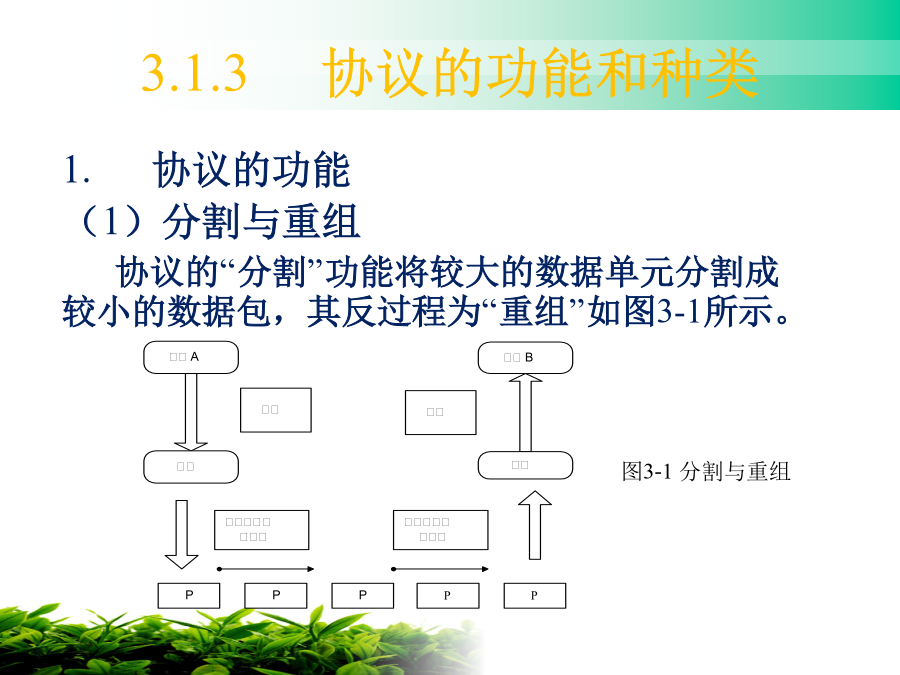

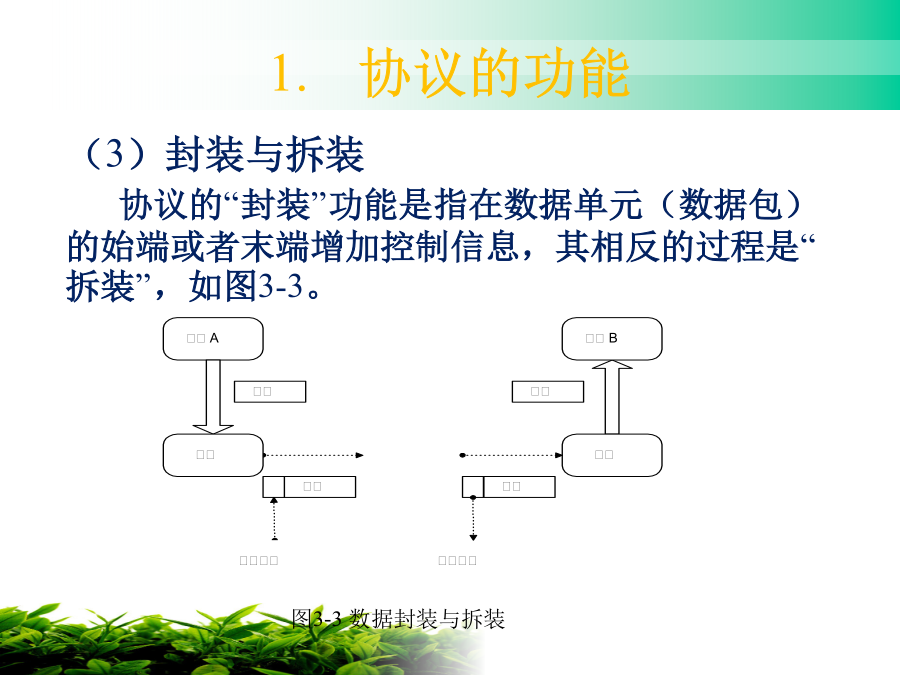

第3章计算机网络协议与体系结构本章学习目标：3.1网络协议3.1.2协议的中心任务3.1.3协议的功能和种类1.协议的功能1.协议的功能1.协议的功能1.协议的功能1.协议的功能3.2计算机网络体系结构3.2计算机网络体系结构图3-6邮政系统中信件传递工作过程示意图3.2计算机网络体系结构3.2计算机网络体系结构3.2计算机网络体系结构2.网络体系结构的研究意义与划分原则3.3ISO的七层参考模型图3-7OSI/RM网络模型的结构示意图2.OSI参考模型的层次划分原则3.OSI/RM七层模型的各层的功能（1）物理层3.OSI/RM七层模型的各层的功能（2）数据链路层3.OSI/RM七层模型的各层的功能数据交换方式：1.线路交换方式线路交换（circuitswitching）又称“电路交换”其工作方式和电话交换的工作过程非常相似。图2-20给出了两台计算机之间通过通信子网，进行“线路交换”的工作原理。2.存储转发交换方式利用存储转发交换原理传送数据时，被传送的数据单元可以分为“报文”和“分组”两类，对应的交换方式可以分为报文交换和分组交换两类。无论哪种存储转发式交换，其工作原理：都是接收后，先存储；再寻径；最后，沿选择的路径，转发数据单元（报文或分组）。（1）报文交换：发送方将数据块无论大小加上目的地址和源地址以及控制信息作为整体，按一定格式打包组成报文，交给交换节点。交换节点根据目的地址选择路径传送出去。在报文传送过程中，经过的交换设备都首先将报文存储起来，等待前往目的地址的路径空闲时再转发出去。3.OSI/RM七层模型的各层的功能（4）运输层（4）运输层3.OSI/RM七层模型的各层的功能3.OSI/RM七层模型的各层的功能3.OSI/RM七层模型的各层的功能3.OSI/RM七层模型的各层的功能3.OSI/RM七层模型的各层的功能4.OSI参考模型的各个部分4.OSI参考模型的各个部分3.3.2OSI参考模型结点间的数据流图3-8OSI环境中主机结点之间传输的数据流3.3.2OSI参考模型结点间的数据流图3-9OSI环境中含有中间结点的主机系统间传输的数据流3.4TCP/IP参考模型2.TCP/IP四层参考模型：表3-2OSI与TCP/IP标准比较3.4.2TCP/IP协议簇3.4.2TCP/IP协议簇3.4.2TCP/IP协议簇3.传输层（Transport）3.传输层（Transport）表3-3TCP端口号与服务进程表3-4UDP端口号与服务进程套接字（Socket）4.应用层（Application）3.5TCP/IP协议的基本参数1.IP地址的表示3.5TCP/IP协议的基本参数2.IP地址的结构3.IP地址的划分图3-11IP地址的分类结构4.特殊IP地址及其使用4.特殊IP地址及其使用3.5.2IP地址的使用2.IP地址中主机地址的使用规则3.私有地址和公有地址4.IP地址的分配和使用的基本原则3.5.3TCP/IP协议的基本参数3.5.3TCP/IP协议的基本参数2.默认网关或IP路由（defaultgateway或IProuter）3.5.4划分子网3.5.4划分子网2.划分IP子网的原因3.划分子网后IP地址的三层结构3.划分子网后IP地址的三层结构4.划分子网的规则与计算公式5.设计示例3.6网络相关的三个著名标准化组织3.6网络相关的三个著名标准化组织3.6网络相关的三个著名标准化组织
