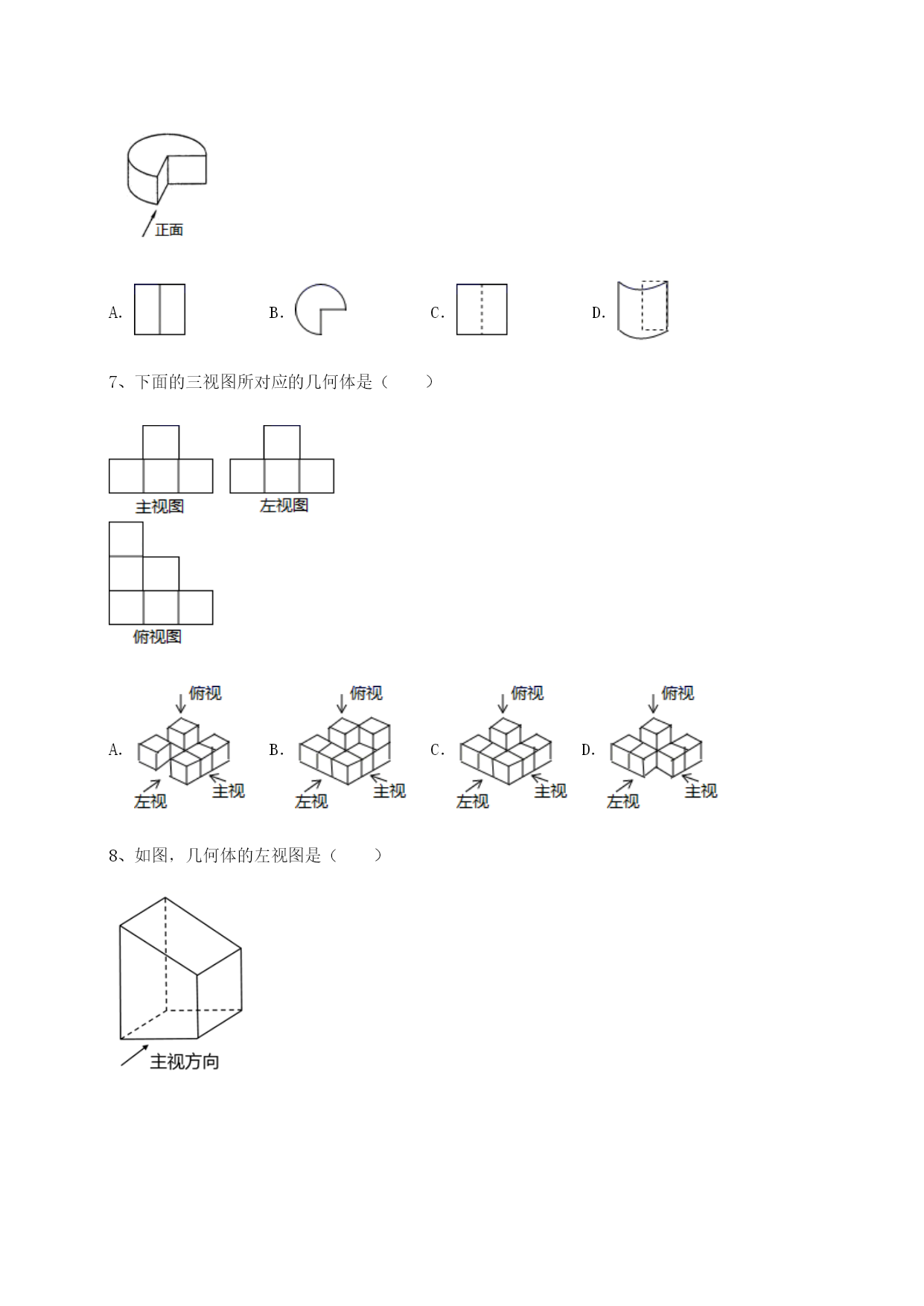

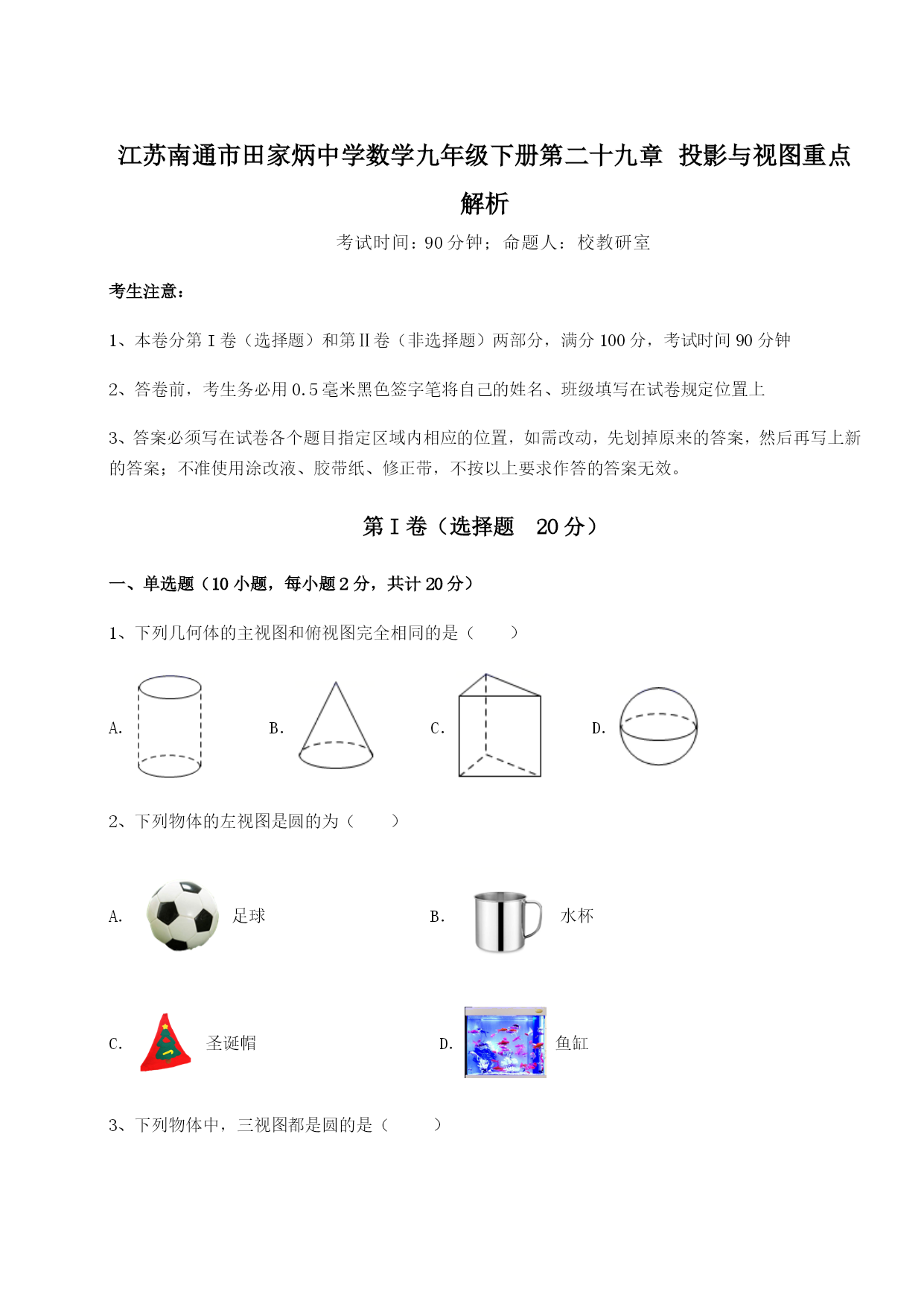

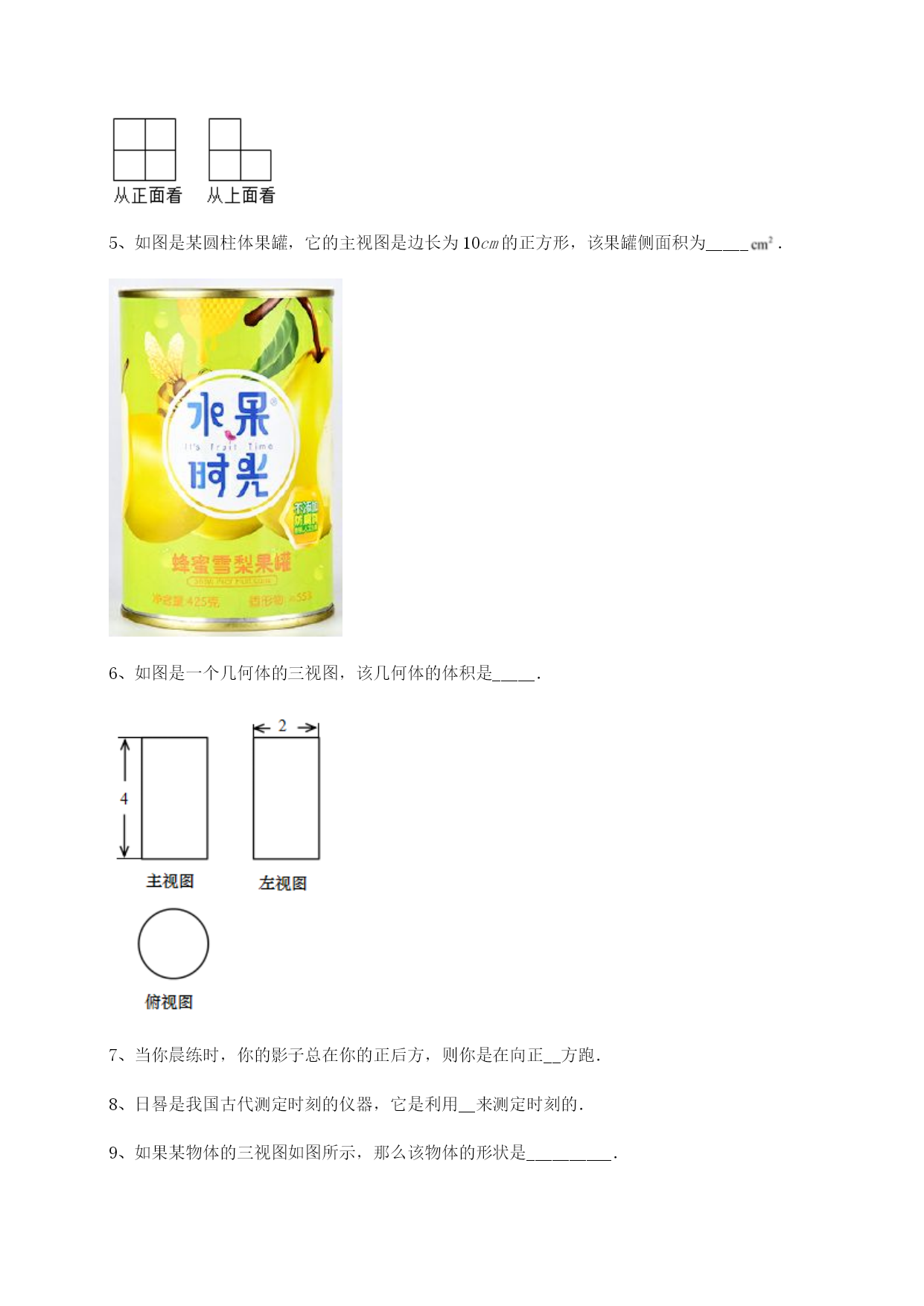

江苏南通市田家炳中学数学九年级下册第二十九章投影与视图重点解析考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列几何体的主视图和俯视图完全相同的是（）A．B．C．D．2、下列物体的左视图是圆的为（）A．足球B．水杯C．圣诞帽D．鱼缸3、下列物体中，三视图都是圆的是（）A．B．C．D．4、如图，是由一个圆柱体和一个长方体组成的几何体，其左视图是（）A．B．C．D．5、如图是由几个大小相同的小正方体搭成的几何体，若去掉1号小正方体，则下列说法正确的是（）A．左视图和俯视图不变B．主视图和左视图不变C．主视图和俯视图不变D．都不变6、如图所示的立体图形是一个圆柱被截去四分之一后得到的几何体，它的左视图是（）A．B．C．D．7、下面的三视图所对应的几何体是（）A．B．C．D．8、如图，几何体的左视图是（）A．B．C．D．9、如图所示几何体的左视图是（）A．B．C．D．10、如图所示的几何体，其俯视图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是一个几何体的三视图（图中尺寸单位：），根据图中所示数据计算该几何体的底面周长为______．2、一个正三棱柱的三视图如图所示，若这个正三棱柱的侧面积为12，则a的值___．3、一个“粮仓”的三视图如图所示（单位：），则它的侧面积是________．4、一个几何体是由一些大小相同的校正方体摆成的，从正面看与从上面看得到的形状如图所示，则组成这个几何体的校正方体最多有_________个5、如图是某圆柱体果罐，它的主视图是边长为10cm的正方形，该果罐侧面积为_____．6、如图是一个几何体的三视图，该几何体的体积是_____．7、当你晨练时，你的影子总在你的正后方，则你是在向正__方跑．8、日晷是我国古代测定时刻的仪器，它是利用__来测定时刻的．9、如果某物体的三视图如图所示，那么该物体的形状是__________．10、一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状图如下，那么搭成这样一个几何体，最少需要a个这样的小立方块，最多需要b个这样的小立方块，则a-b＝_______．三、解答题（5小题，每小题10分，共计50分）1、将6个棱长为3cm的小正方体在地面上堆叠成如图所示的几何体，然后将需露出的表面部分染成红色．（1）画出分别从正面、左面、上面观察所看到这个几何体的形状图．（2）求该几何体被染成红色部分的面积．2、分别画出图中几何体的主视图、左视图、俯视图．3、由5个相同的小立方块搭成的几何体如图所示，请画出它的三视图．4、如图是由若干个大小相同的小立方块搭成的几何体，请画出从正面、左面、上面看到的这个几何体的形状图．5、如图是由几个相同的小立方块所搭几何体的俯视图（从上面往下观察几何体所看到的形状），小正方形中的数字表示在该位置小立方块的个数．请解答下列问题：（1）从正面、左面观察该几何体，分别画出你所看到的图形；（2）若小立方块的棱长为2，则从正面观察该几何体时，你所看到的形状的面积是．
