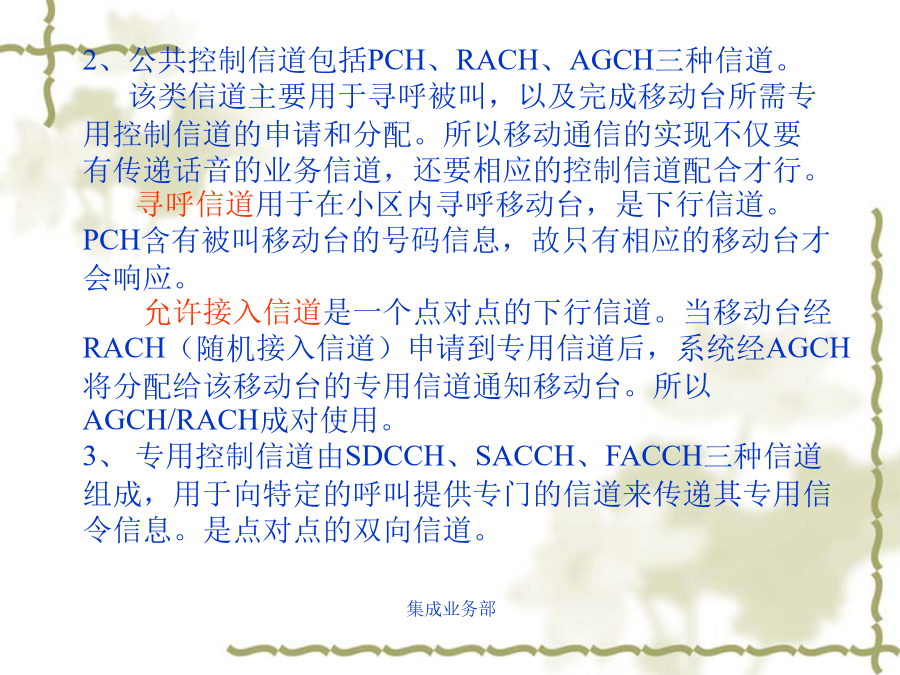

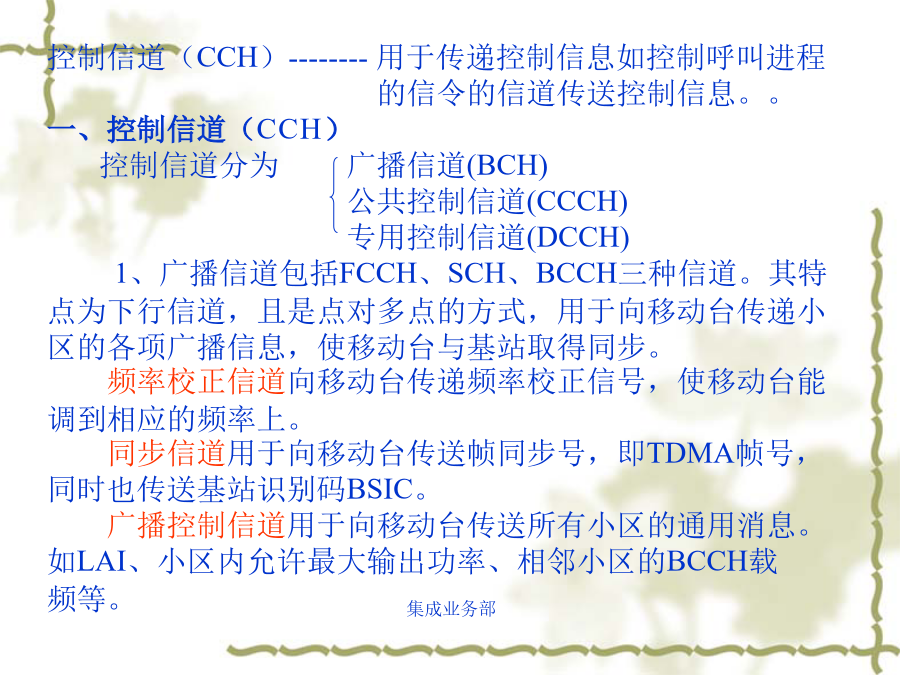

GSM网优基础知识A一、交换系统（SS）SS是整个移动网的控制中心，与公网中的电话交换设备功能类似，具有话务控制、号码分析、计费、呼叫统计等功能，另外它还具有实现数据业务的功能。交换系统包括下列功能单元：移动业务交换中心（MSC）拜访位置寄存器（VLR）归属位置寄存器（HLR）鉴权中心（AUC）设备识别寄存器（EIR）短信息服务中心（SC）操作维护中心（OMC）GSM协调工作单元（GIWU)MSC:一个MSC控制多个基站控制器，它控制移动用户自、至PSTN、ISDN、PLMN、公用数据网的呼叫。移动汇接和网络入口功能都由MSC来实现。HLR和VLR：由于MS位置的移动性，因此要建立至MS的终接呼叫，需在网络中设置一些数据库，用来保存MS的位置信息。HLR和VLR是与呼叫建立密切相关的两个数据库。HLR是管理部门用于管理移动用户呼叫资料的数据库。当一个人购买电信网的移动台时，他将被登记在该网络的HLR中，HLR与各营业点的终端相连。它储存两类数据：一是用户的参数，包括:MSISDN、IMSI、用户类别、Ki，补充业务等参数。二是用户的位置信息，该MS目前处于哪个MSC/VLR中，即MSC/VLR地址。2.2、无线数字信道物理信道是指一个载频上一个TDMA帧的一个时隙，它相当于FDMA系统中的一个频道。用户通过某一个载频上的个信道接入系统通信。用户在该信道上，即该时隙上发出的信息比特流被称为突发脉冲序列。物理信道有992条。逻辑信道是从信息内容的性质角度定义划分的。把信道上传递的内容分成业务信息（话音、数据等）和控制信息（控制呼叫进程的信令）两大类。定义与之对应的逻辑信道称为业务信道和控制信道。逻辑信道有12条。业务信道（TCH）--------用于传送编码后的话音或数据信息。控制信道（CCH）--------用于传递控制信息如控制呼叫进程的信令的信道传送控制信息。。一、控制信道（CCH）控制信道分为广播信道(BCH)公共控制信道(CCCH)专用控制信道(DCCH)1、广播信道包括FCCH、SCH、BCCH三种信道。其特点为下行信道，且是点对多点的方式，用于向移动台传递小区的各项广播信息，使移动台与基站取得同步。频率校正信道向移动台传递频率校正信号，使移动台能调到相应的频率上。同步信道用于向移动台传送帧同步号，即TDMA帧号，同时也传送基站识别码BSIC。广播控制信道用于向移动台传送所有小区的通用消息。如LAI、小区内允许最大输出功率、相邻小区的BCCH载频等。2、公共控制信道包括PCH、RACH、AGCH三种信道。该类信道主要用于寻呼被叫，以及完成移动台所需专用控制信道的申请和分配。所以移动通信的实现不仅要有传递话音的业务信道，还要相应的控制信道配合才行。寻呼信道用于在小区内寻呼移动台，是下行信道。PCH含有被叫移动台的号码信息，故只有相应的移动台才会响应。允许接入信道是一个点对点的下行信道。当移动台经RACH（随机接入信道）申请到专用信道后，系统经AGCH将分配给该移动台的专用信道通知移动台。所以AGCH/RACH成对使用。3、专用控制信道由SDCCH、SACCH、FACCH三种信道组成，用于向特定的呼叫提供专门的信道来传递其专用信令信息。是点对点的双向信道。独立专用控制信道是一个点对点的双向信道，主要用于在移动台呼叫建立之前，即在使用TCH之前，传送系统信息：如登记和鉴权呼在此信道上进行。慢速随路控制信道，它与一个业务信道或一个独立专用控制信道相关,用于传送有关连接信息的点对点的双向连接数据信道。如传送服务小区及相邻小区的信号强度，移动台功率等级和TA值等信息。快速随路控制信道与一个TCH相关，用于传送速度（实时）要求高的信令信息，它工作于借用模式，每当需要传送该类信息时，例如需要完成一次切换，则需借用TCH，即当前的一个20ms的话音信息位置被借用来传送这些信息。由于译码器会重复最后20ms的话音，故这种中断不会让用户感觉到。二、移动台的状态可能有下列种：1、移动台关机这种状态下MS不能应答寻呼消息，网络不能达到MS。同时它也不能通知网络其所处的位置区的变化。此时MS被认为是“分离”状态。2、移动台开机，空闲状态这种状态下，系统可以成功地寻呼MS，MS被认为是“附着”。当MS移动时，能够通过测试检查，MS连接到接收性能最好的BCCH载波上（小区重选），MS还必须通知网络其位置区的变化，即位置更新。3、移动台忙在这时，网络分配给MS一个业务信道传送话音或数据，当MS移动时它必须有能力进行定位和切换。一个激活状态的MS标有“附着”（IMSI标志）标记，关机时，M
