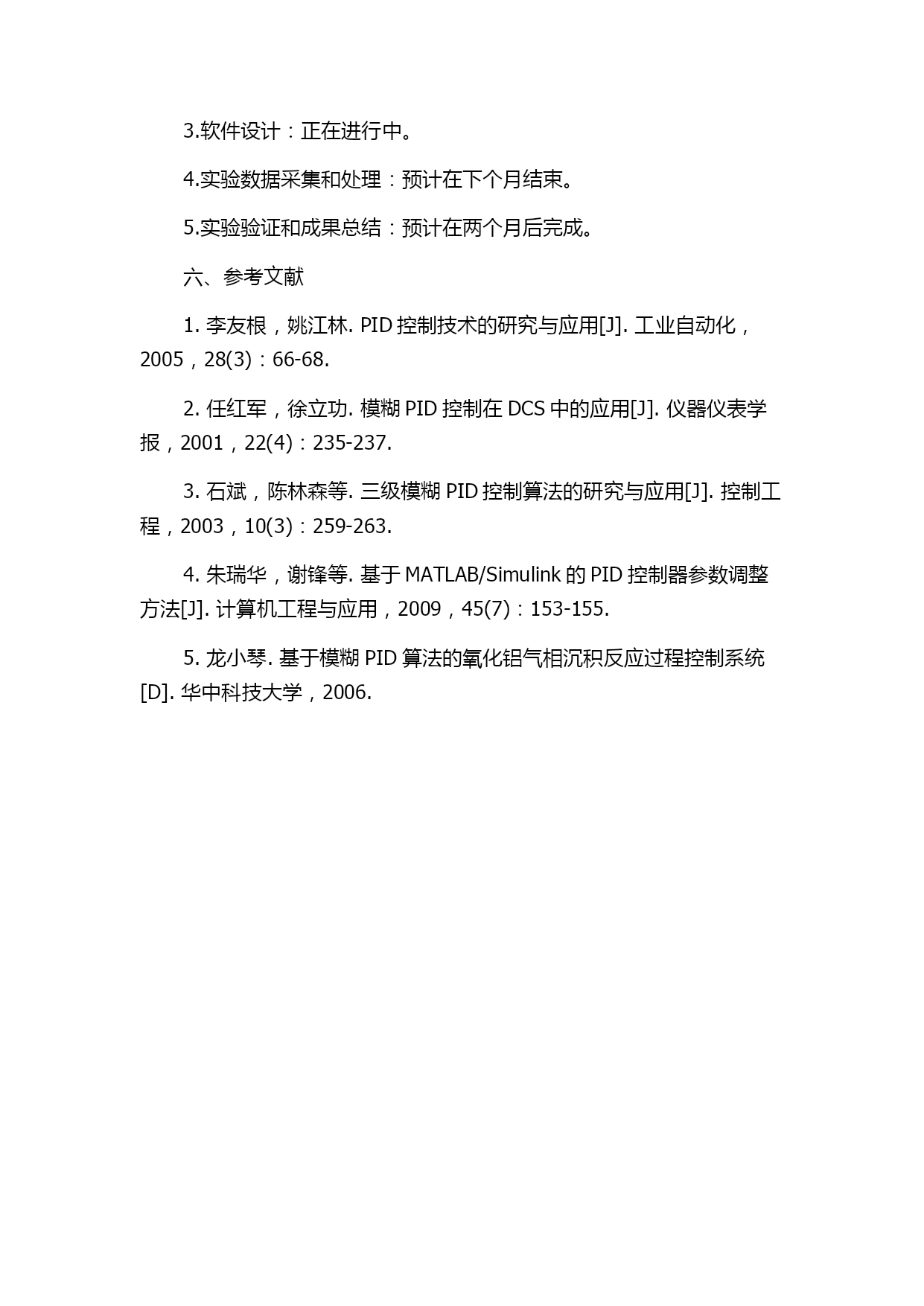

基于三容水箱系统的模糊PID控制算法研究及实验教学系统开发的中期报告中期报告：基于三容水箱系统的模糊PID控制算法研究及实验教学系统开发一、选题背景控制理论是自动化专业的重要课程之一，其中PID控制是控制理论中的经典控制方法之一。PID控制在工业自动化中得到广泛应用，但是传统的PID控制存在着许多问题，如调参困难、性能不稳定等。为了解决这些问题，研究者们提出了许多改进算法，其中模糊PID控制是比较有代表性的一种。本次课题的研究就是基于三容水箱系统，通过研究模糊PID控制算法，设计了一种实验教学系统，旨在提高学生对控制理论的理解和应用能力。二、研究目标和内容本次研究的目标主要包括两方面：一是研究三容水箱系统的PID控制算法；二是设计基于三容水箱系统的模糊PID控制实验教学系统。具体内容如下：1.对传统PID控制算法进行研究，分析其优缺点。2.对模糊PID控制算法进行研究，探讨其原理和特点。3.设计实验教学系统的硬件和软件，实现三容水箱系统的控制以及参数调节和显示。4.进行实验验证，比较传统PID控制和模糊PID控制的控制性能。三、实验系统设计1.实验系统的硬件设计实验系统的硬件主要包括三容水箱系统、数据采集板、执行机构等。三容水箱系统主要由三个不同高度的水箱连接而成，水箱的高度分别为1m、2m和3m。水箱的进水口和出水口采用水流控制阀，可以控制水箱的进出水流量。数据采集板负责将水箱高度的模拟信号转换为数字信号，并传输给控制器。执行机构主要是水流控制阀，通过控制水流量来控制水箱的液位。2.实验系统的软件设计实验软件设计主要包括控制算法实现、数据采集、参数调节和实时显示等功能。具体实现过程如下：①选择控制算法，分别实现传统PID控制算法和模糊PID控制算法。②通过数据采集板采集水箱高度数据，并实现数据的实时显示。③根据所选的控制算法，设计相应的参数调节方法，并通过软件控制执行机构来实现参数调节。④设计实验结果记录功能，方便后续对实验数据进行分析和比较。四、预期成果通过本次研究，期望达到以下成果：1.研究传统PID控制算法的优缺点，掌握其基本原理和实现方法。2.深入研究模糊PID控制算法，探讨其原理和特点。3.设计基于三容水箱系统的实验教学系统，实现传统PID控制和模糊PID控制的控制实验。4.通过实验验证，比较传统PID控制和模糊PID控制的控制性能，为控制理论课程的教学提供实验基础。五、进度安排1.文献综述：完成。2.硬件采购和组装：完成。3.软件设计：正在进行中。4.实验数据采集和处理：预计在下个月结束。5.实验验证和成果总结：预计在两个月后完成。六、参考文献1.李友根，姚江林.PID控制技术的研究与应用[J].工业自动化，2005，28(3)：66-68.2.任红军，徐立功.模糊PID控制在DCS中的应用[J].仪器仪表学报，2001，22(4)：235-237.3.石斌，陈林森等.三级模糊PID控制算法的研究与应用[J].控制工程，2003，10(3)：259-263.4.朱瑞华，谢锋等.基于MATLAB/Simulink的PID控制器参数调整方法[J].计算机工程与应用，2009，45(7)：153-155.5.龙小琴.基于模糊PID算法的氧化铝气相沉积反应过程控制系统[D].华中科技大学，2006.
