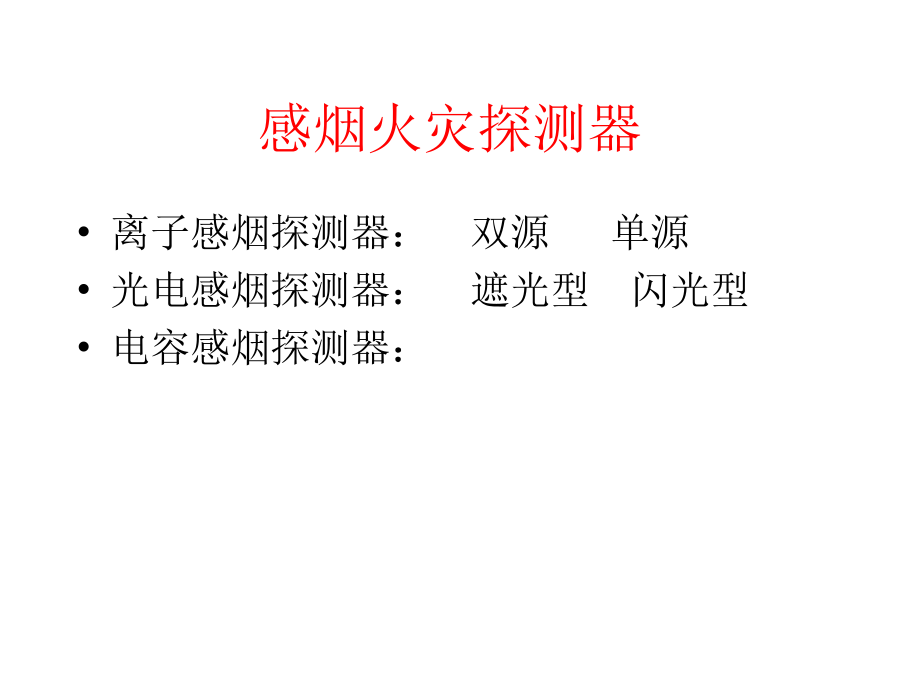

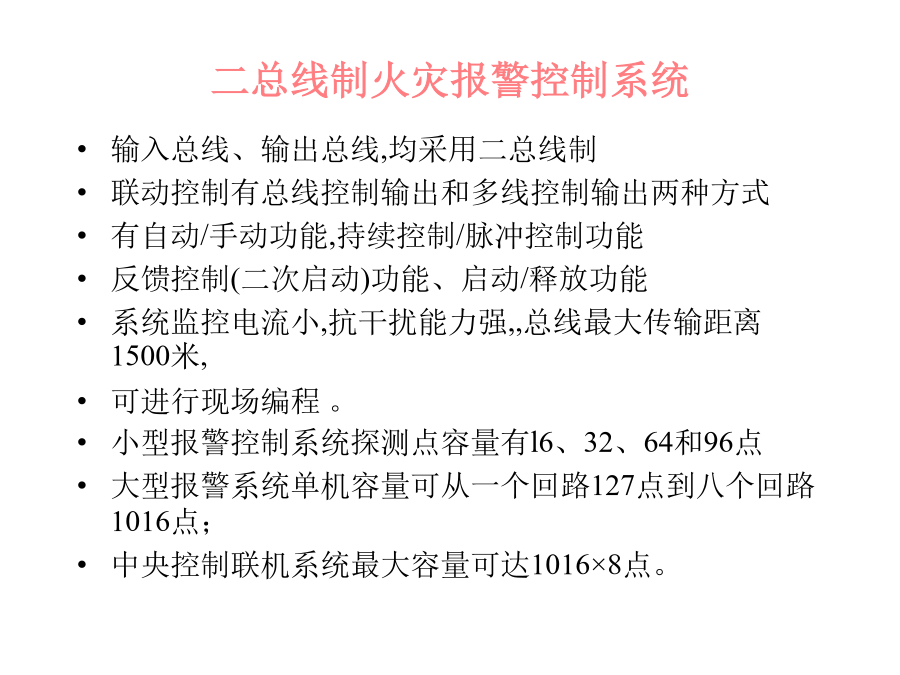

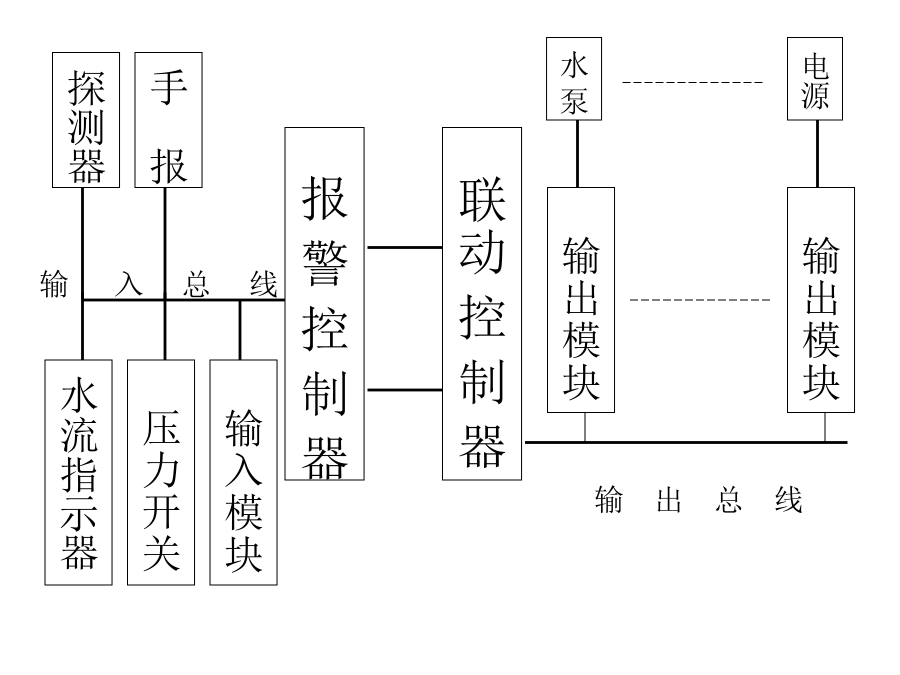

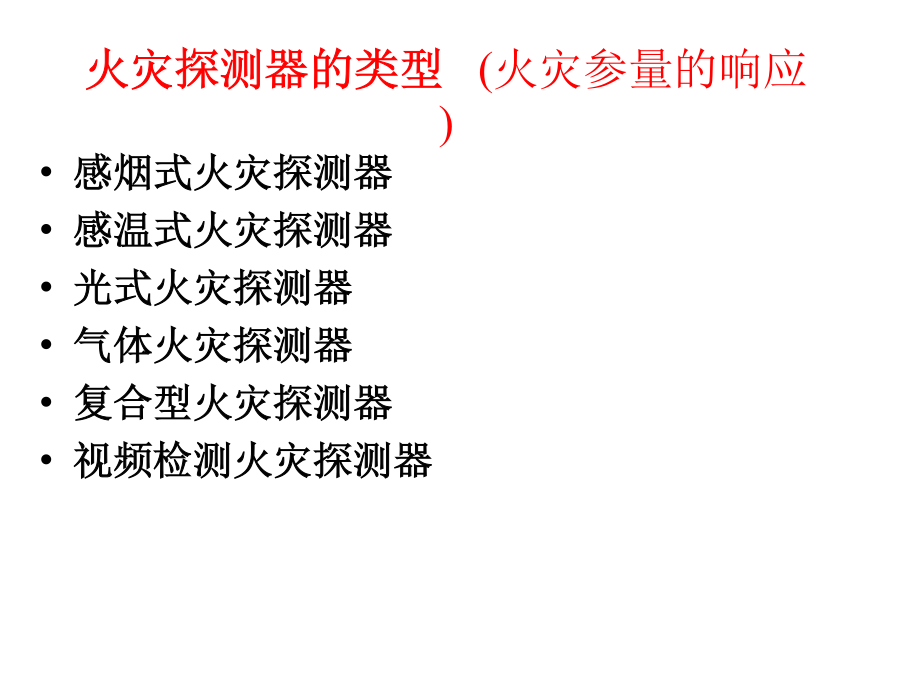

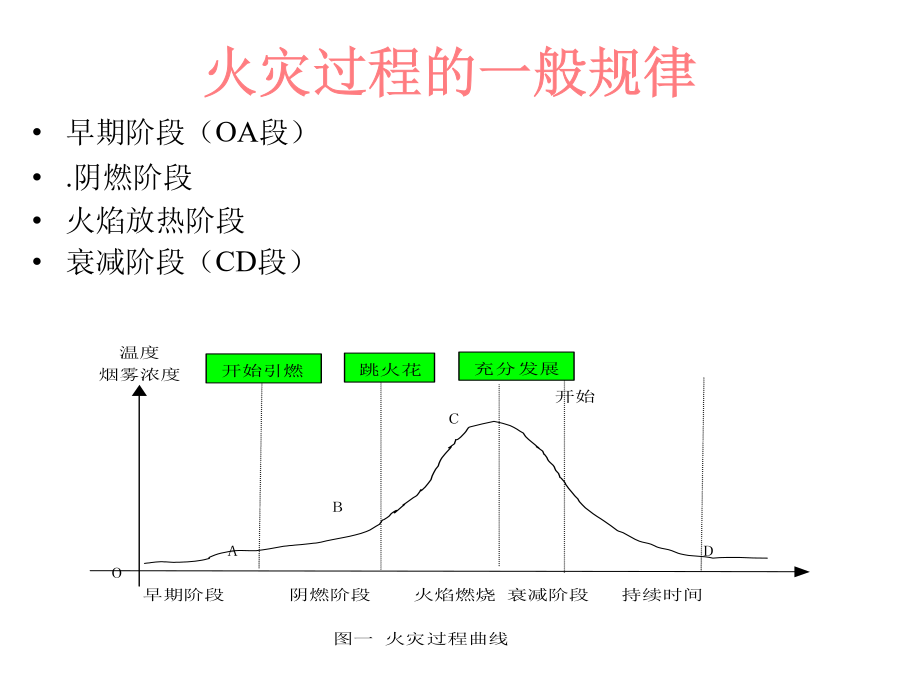

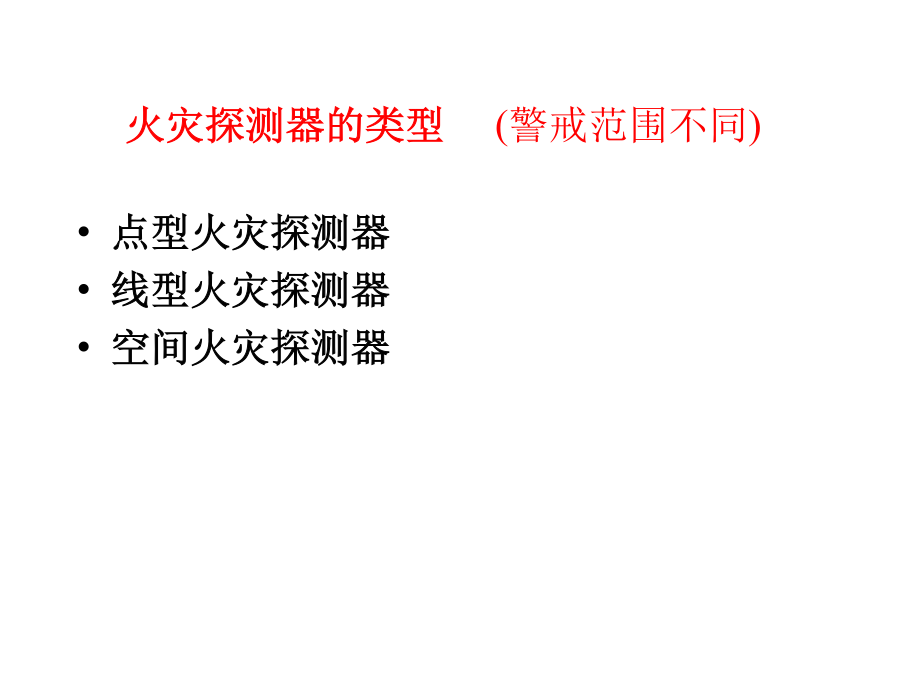

火灾报警控制系统的施工、检测、验收火灾过程的一般规律工作原理和运行机制火灾报警控制系统的发展现代火灾自动报警系统:报警控制器二总线制火灾报警控制系统火灾探测器的类型(警戒范围不同)火灾探测器的类型(火灾参量的响应)感烟火灾探测器单源双室离子感烟探测器电路原理与工作特性点光电感烟探测器散射型光电感烟探测器线型感烟火灾探测器点型感温式火灾探测器线型感温式火灾探测器感光式火灾探测器(火焰探测器)复合型火灾探测器火灾报警控制器的基本功能故障报警联动控制器按其用途分类按电气原理和系统连线分类联动控制器的基本功能接收到火灾报警信号后完成下列功能配套产品消防广播消防电话：外控电源外控延时控制器气体自动灭火控制器：输入模块输出模块系统布管、布线火灾自动报警系统用的电缆竖井，宜与电力、照明用低压配电线路电缆竖井分别设置。从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属管保护。传输线路，宜选择不同颜色的绝缘导线或电缆。同一工程中相同用途导线的颜色应一致，接线端子应有标号。接线端子箱内的端子宜选择压接或带锡焊点的端子板，其接线端子上应有相应的标号。火灾自动报警系统的传输网络不应与其它系统的传输网络合用。l报警控制器与烟感、温感探头之间的输入总线采用ZRRVV2×（0.75～1）mm2。电源用ZRRVV2×（0.75～1）mm2。l联动控制器与各输出模块之间连线采用ZRRVV4×（1～1.5）mm2。l消防广播功率放大器与喇叭的连线采用RVV2×（1.5～2.5）mm2。消防电话总机与电话机连线采用ZRRVV2×（1.0～1.5）mm2。火灾探测器的安装感烟探测器下表面距顶栅(屋顶)的距离d(mm)火灾探测器在特定场所的安装位置火灾探测器的安装探测器应靠回风口安装，探测器至空调送风口边的水平距离，不应小于1.5m；探测器确认灯，应面向便于人员观察的主要入口方向探测空气重于空气时，可燃气体探测器应安装距顶棚30cm以内。樑高大于0.6m时，可燃气体探测器应安装在有燃气灶樑的一边。可燃气体探测器应安装在距燃气灶8m以内的屋顶上。探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。同一工程中相同用途的导线颜色应一致。探测器的“＋”线应为红色，“－”线应为蓝色，其余线应根据不同用途采用其它颜色区分。探测器在调试时方可安装。在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。红外光束感烟探测器安装位置应选择烟最容易进入光束区域，不应有其他障碍物遮挡光束，发射器和接收器都必须固定可靠，不得松动。光束感烟探测器的光束轴线距顶棚的距离宜为0.3～1.0m，距地面高度不直超过20m。当房间高度为8～14m时，除在顶棚下方设置光束感烟探测器外，还应在房间高度二分之一处也设置光束感烟探测器。当房间高度为14～20m时，探测器宜分3层设置。缆式线型定温探测器在电缆桥架或支架上设置时，宜采用接触式布置。缆式线型定温电缆的安装位置线型光束感烟探测器的安装位置可燃气体探测器的安装位置手动报警按钮的设置消火栓按钮;输入模块的安装输出模块的安装双动作切换模块的安装双输入/双输出模块声光讯响器总线隔离器火灾显示盘气体灭火控制盘消防广播火灾报警控制器引入控制器的电缆或导线要求火灾报警系统接地装置系统的调试应在建筑内部装修和系统施工结束后进行，调试前应具备下列文件：（1）调协布置平面图、接线图、安装图、系统图；（2）竣工图；（3）设计变更文字记录；（4）施工记录；（5）检验记录（包括绝缘电阻、接地电阻的测试记录）；（6）竣工报告；（7）调试必需的其它文件。建筑物火灾自动报警与消防联动系统的检测以系统功能检测为主同时进行现场安装质量检查，设备性能检测及工程实施过程中相关技术文件资料的完整性和规范性检查检测应按照《建筑消防设施检测技术规程》（送审稿）进行火灾自动报警系统检测线型光束感烟探测器（1）按照GB14003-92《线型光束感烟火灾探测器技术要求及试验方法》附录A中表A1选择滤光片；（2）将滤光片置于相向的发射与接收器件之间的光路上，并尽量靠近接收器，在位置不变的前提下，分别使用不同减光值的滤光片，查看30s内报警控制器的火警信号，探测器报警确认灯的动作情况；A．减光值<1.0dB时；B．在减光值为1.0dB~10.0dB之间依次变换滤光片；C．减光值>10dB。点型、线型感温探测器（1）可复位感温探测器，使用温度为55~140℃的热源加热，查看探测器报警确认灯和报警控制器火警信号显示；（2）撤消对点型探测器的加热作用，手动复位报警控制器，查看探测器报警确认灯在复位前后的变化情况；（3）不可复位感温探测器，应采用线路模拟的方式试验。火焰（或感光）探测
