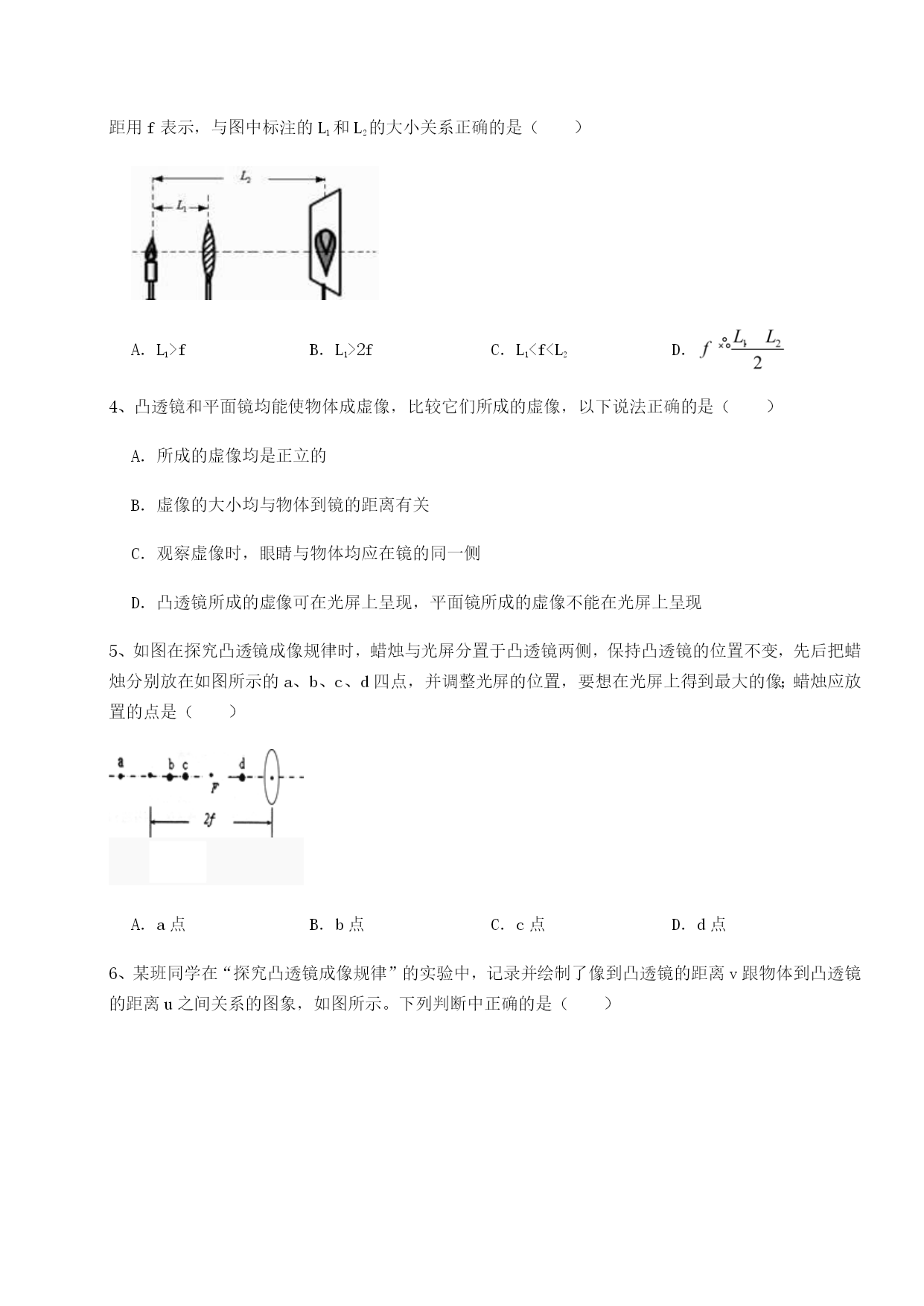

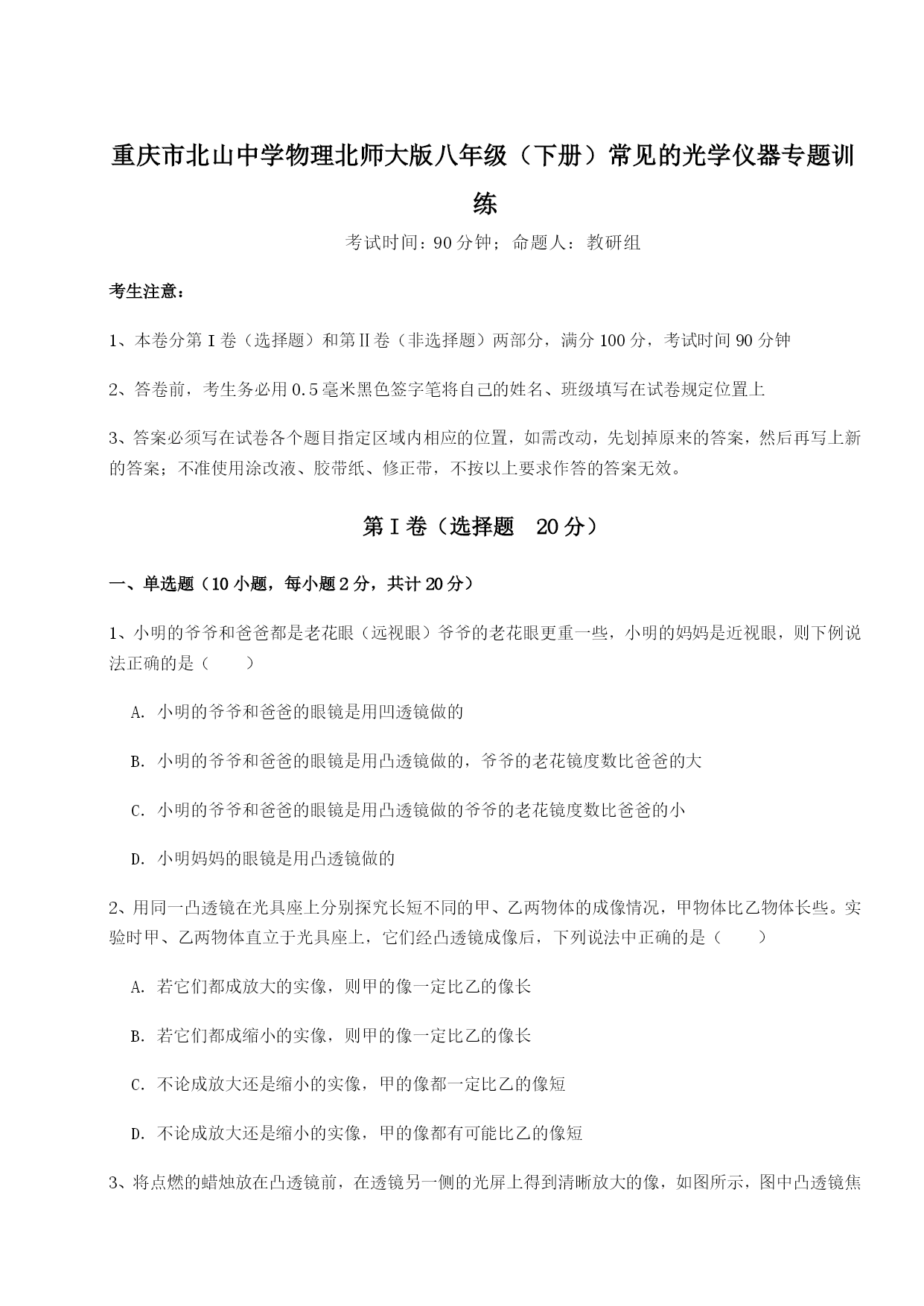

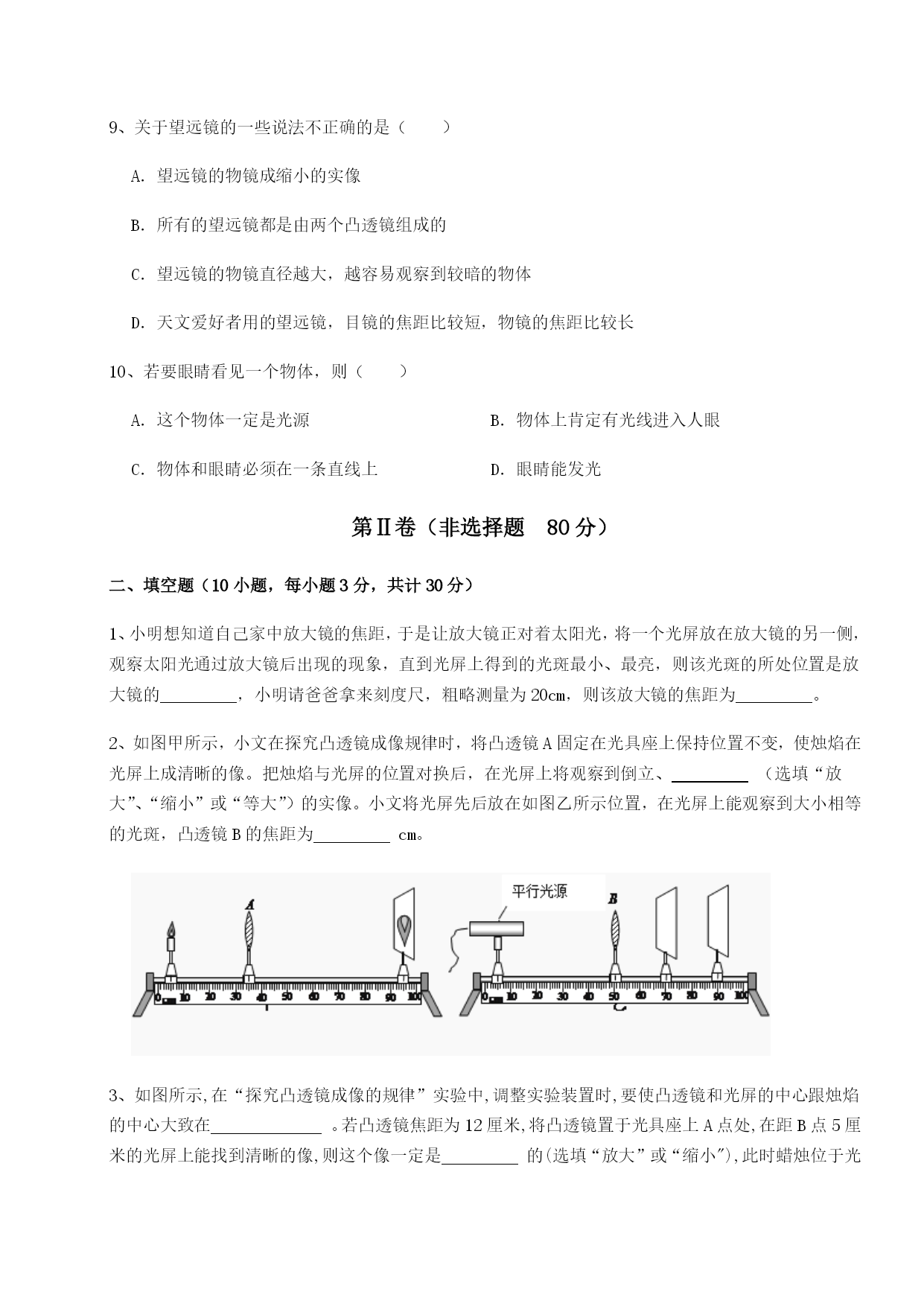

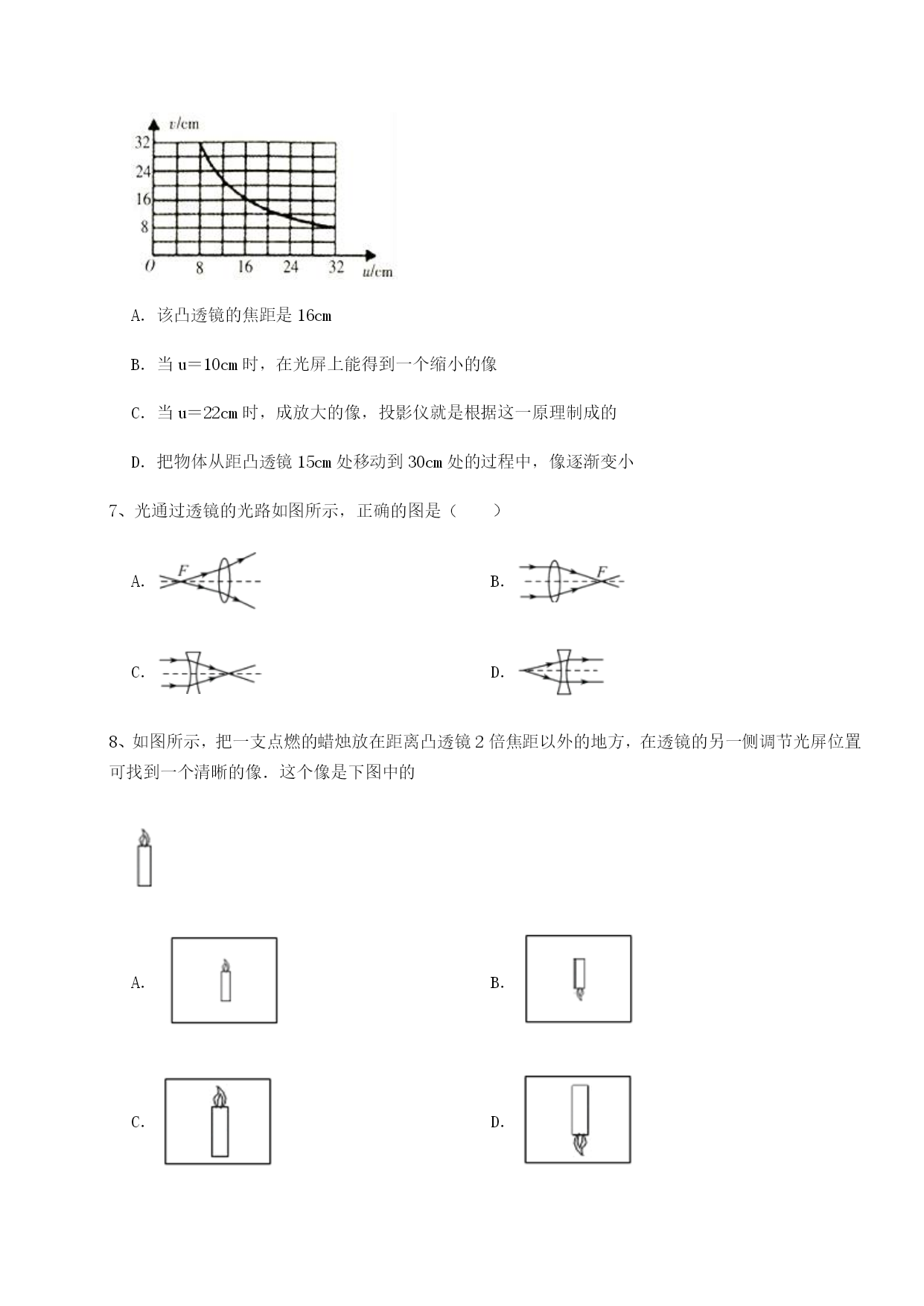

重庆市北山中学物理北师大版八年级（下册）常见的光学仪器专题训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小明的爷爷和爸爸都是老花眼（远视眼）爷爷的老花眼更重一些，小明的妈妈是近视眼，则下例说法正确的是（）A．小明的爷爷和爸爸的眼镜是用凹透镜做的B．小明的爷爷和爸爸的眼镜是用凸透镜做的，爷爷的老花镜度数比爸爸的大C．小明的爷爷和爸爸的眼镜是用凸透镜做的爷爷的老花镜度数比爸爸的小D．小明妈妈的眼镜是用凸透镜做的2、用同一凸透镜在光具座上分别探究长短不同的甲、乙两物体的成像情况，甲物体比乙物体长些。实验时甲、乙两物体直立于光具座上，它们经凸透镜成像后，下列说法中正确的是（）A．若它们都成放大的实像，则甲的像一定比乙的像长B．若它们都成缩小的实像，则甲的像一定比乙的像长C．不论成放大还是缩小的实像，甲的像都一定比乙的像短D．不论成放大还是缩小的实像，甲的像都有可能比乙的像短3、将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A．L1>fB．L1>2fC．L1<f<L2D．4、凸透镜和平面镜均能使物体成虚像，比较它们所成的虚像，以下说法正确的是（）A．所成的虚像均是正立的B．虚像的大小均与物体到镜的距离有关C．观察虚像时，眼睛与物体均应在镜的同一侧D．凸透镜所成的虚像可在光屏上呈现，平面镜所成的虚像不能在光屏上呈现5、如图在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛分别放在如图所示的a、b、c、d四点，并调整光屏的位置，要想在光屏上得到最大的像；蜡烛应放置的点是（）A．a点B．b点C．c点D．d点6、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u＝10cm时，在光屏上能得到一个缩小的像C．当u＝22cm时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小7、光通过透镜的光路如图所示，正确的图是（）A．B．C．D．8、如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的A．B．C．D．9、关于望远镜的一些说法不正确的是（）A．望远镜的物镜成缩小的实像B．所有的望远镜都是由两个凸透镜组成的C．望远镜的物镜直径越大，越容易观察到较暗的物体D．天文爱好者用的望远镜，目镜的焦距比较短，物镜的焦距比较长10、若要眼睛看见一个物体，则（）A．这个物体一定是光源B．物体上肯定有光线进入人眼C．物体和眼睛必须在一条直线上D．眼睛能发光第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明想知道自己家中放大镜的焦距，于是让放大镜正对着太阳光，将一个光屏放在放大镜的另一侧，观察太阳光通过放大镜后出现的现象，直到光屏上得到的光斑最小、最亮，则该光斑的所处位置是放大镜的，小明请爸爸拿来刻度尺，粗略测量为20cm，则该放大镜的焦距为。2、如图甲所示，小文在探究凸透镜成像规律时，将凸透镜A固定在光具座上保持位置不变，使烛焰在光屏上成清晰的像。把烛焰与光屏的位置对换后，在光屏上将观察到倒立、（选填“放大”、“缩小”或“等大”）的实像。小文将光屏先后放在如图乙所示位置，在光屏上能观察到大小相等的光斑，凸透镜B的焦距为cm。3、如图所示,在“探究凸透镜成像的规律”实验中,调整实验装置时,要使凸透镜和光屏的中心跟烛焰的中心大致在。若凸透镜焦距为12厘米,将凸透镜置于光具座上A点处,在距B点5厘米的光屏上能找到清晰的像,则这个像一定是的(选填“放大”或“缩小"),此时蜡烛位于光具座厘米的刻度线之间:若要得到烛焰的虚像,应使蜡烛位于光具座厘米的刻度线之间。(选填“0-26”、“26-38”或“38-50″)4、如图2所示为女航天员王亚平太空授课的情景，图中水球相当于凸透镜，假设水球的焦距为f，则此时看到的像是（选填“实像”或“虚像”），王亚平到
