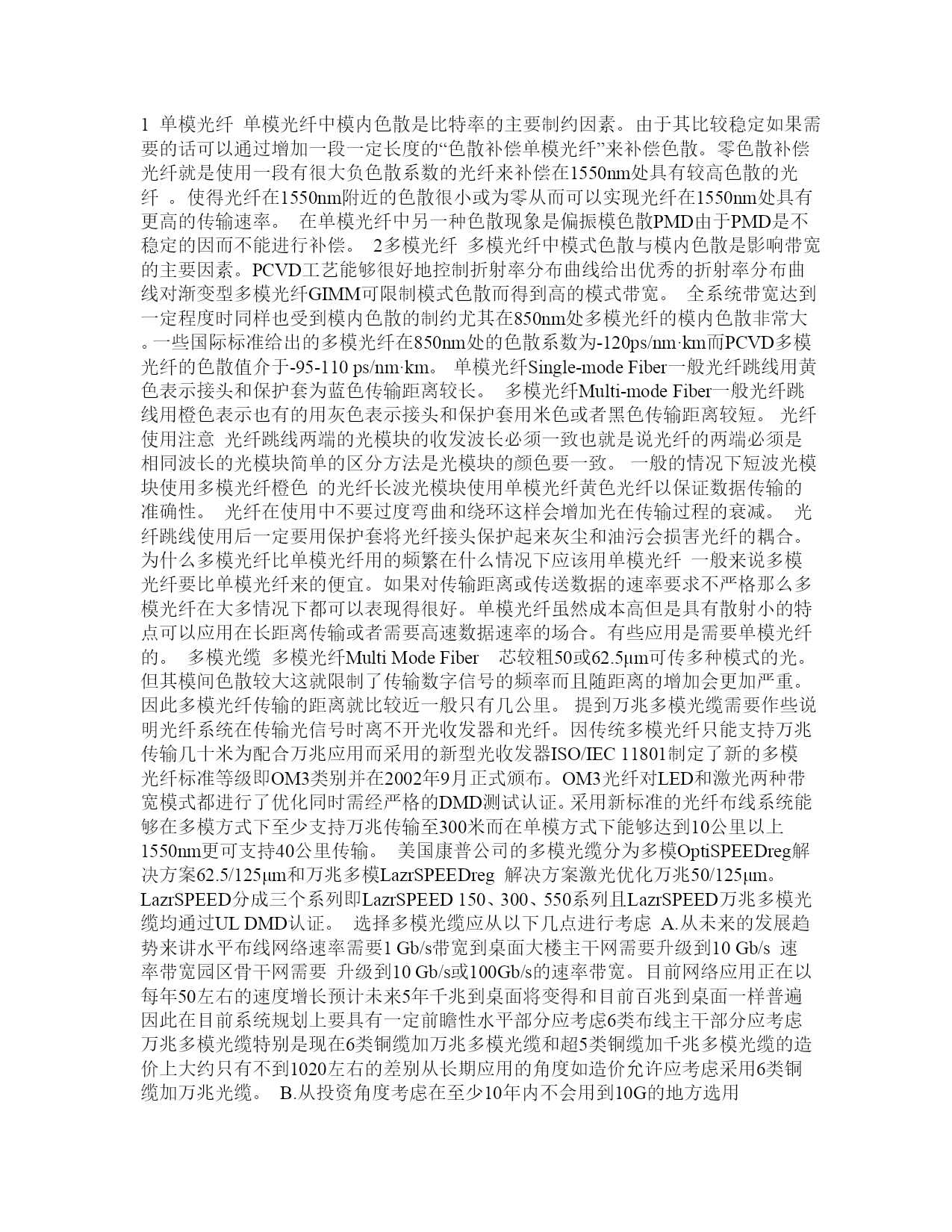

1单模光纤单模光纤中模内色散是比特率的主要制约因素。由于其比较稳定如果需要的话可以通过增加一段一定长度的“色散补偿单模光纤”来补偿色散。零色散补偿光纤就是使用一段有很大负色散系数的光纤来补偿在1550nm处具有较高色散的光纤。使得光纤在1550nm附近的色散很小或为零从而可以实现光纤在1550nm处具有更高的传输速率。在单模光纤中另一种色散现象是偏振模色散PMD由于PMD是不稳定的因而不能进行补偿。2多模光纤多模光纤中模式色散与模内色散是影响带宽的主要因素。PCVD工艺能够很好地控制折射率分布曲线给出优秀的折射率分布曲线对渐变型多模光纤GIMM可限制模式色散而得到高的模式带宽。全系统带宽达到一定程度时同样也受到模内色散的制约尤其在850nm处多模光纤的模内色散非常大。一些国际标准给出的多模光纤在850nm处的色散系数为-120ps/nm·km而PCVD多模光纤的色散值介于-95-110ps/nm·km。单模光纤Single-modeFiber一般光纤跳线用黄色表示接头和保护套为蓝色传输距离较长。多模光纤Multi-modeFiber一般光纤跳线用橙色表示也有的用灰色表示接头和保护套用米色或者黑色传输距离较短。光纤使用注意光纤跳线两端的光模块的收发波长必须一致也就是说光纤的两端必须是相同波长的光模块简单的区分方法是光模块的颜色要一致。一般的情况下短波光模块使用多模光纤橙色的光纤长波光模块使用单模光纤黄色光纤以保证数据传输的准确性。光纤在使用中不要过度弯曲和绕环这样会增加光在传输过程的衰减。光纤跳线使用后一定要用保护套将光纤接头保护起来灰尘和油污会损害光纤的耦合。为什么多模光纤比单模光纤用的频繁在什么情况下应该用单模光纤一般来说多模光纤要比单模光纤来的便宜。如果对传输距离或传送数据的速率要求不严格那么多模光纤在大多情况下都可以表现得很好。单模光纤虽然成本高但是具有散射小的特点可以应用在长距离传输或者需要高速数据速率的场合。有些应用是需要单模光纤的。多模光缆多模光纤MultiModeFiber芯较粗50或62.5μm可传多种模式的光。但其模间色散较大这就限制了传输数字信号的频率而且随距离的增加会更加严重。因此多模光纤传输的距离就比较近一般只有几公里。提到万兆多模光缆需要作些说明光纤系统在传输光信号时离不开光收发器和光纤。因传统多模光纤只能支持万兆传输几十米为配合万兆应用而采用的新型光收发器ISO/IEC11801制定了新的多模光纤标准等级即OM3类别并在2002年9月正式颁布。OM3光纤对LED和激光两种带宽模式都进行了优化同时需经严格的DMD测试认证。采用新标准的光纤布线系统能够在多模方式下至少支持万兆传输至300米而在单模方式下能够达到10公里以上1550nm更可支持40公里传输。美国康普公司的多模光缆分为多模OptiSPEEDreg解决方案62.5/125μm和万兆多模LazrSPEEDreg解决方案激光优化万兆50/125μm。LazrSPEED分成三个系列即LazrSPEED150、300、550系列且LazrSPEED万兆多模光缆均通过ULDMD认证。选择多模光缆应从以下几点进行考虑A.从未来的发展趋势来讲水平布线网络速率需要1Gb/s带宽到桌面大楼主干网需要升级到10Gb/s速率带宽园区骨干网需要升级到10Gb/s或100Gb/s的速率带宽。目前网络应用正在以每年50左右的速度增长预计未来5年千兆到桌面将变得和目前百兆到桌面一样普遍因此在目前系统规划上要具有一定前瞻性水平部分应考虑6类布线主干部分应考虑万兆多模光缆特别是现在6类铜缆加万兆多模光缆和超5类铜缆加千兆多模光缆的造价上大约只有不到1020左右的差别从长期应用的角度如造价允许应考虑采用6类铜缆加万兆光缆。B.从投资角度考虑在至少10年内不会用到10G的地方选用OptiSPEED普通多模62.5/125由于OM3光缆使用低价的VCSEL和850nm光源设备使万兆传输造价大大降低。如果距离不超过150米选用LazrSPEED150OM250/125支持万兆150米LazrSPEED300是300米万兆传输最好的选择LazrSPEED550是550米万兆传输最好的选择如超过550米的万兆传输要求需要选择TeraSPEED即单模光缆系统。单模光缆单模光纤SingleModeFiber中心纤芯很细芯径一般为9或10μm只能传一种模式的光。因此其模间色散很小适用于远程通讯但还存在着材料色散和波导色散这样单模光纤对光源的谱宽和稳定性有较高的要求即谱宽要窄稳定性要好。后来发现在1310nm波长处单模光纤的总色散为零。从光纤的损耗特性来看1310nm正好是光纤的一个低损耗窗口。这样1310nm波长区就成了光纤通信的一个很理想的工作窗口也是现在实用光纤通信系统的主要工作波段。13
