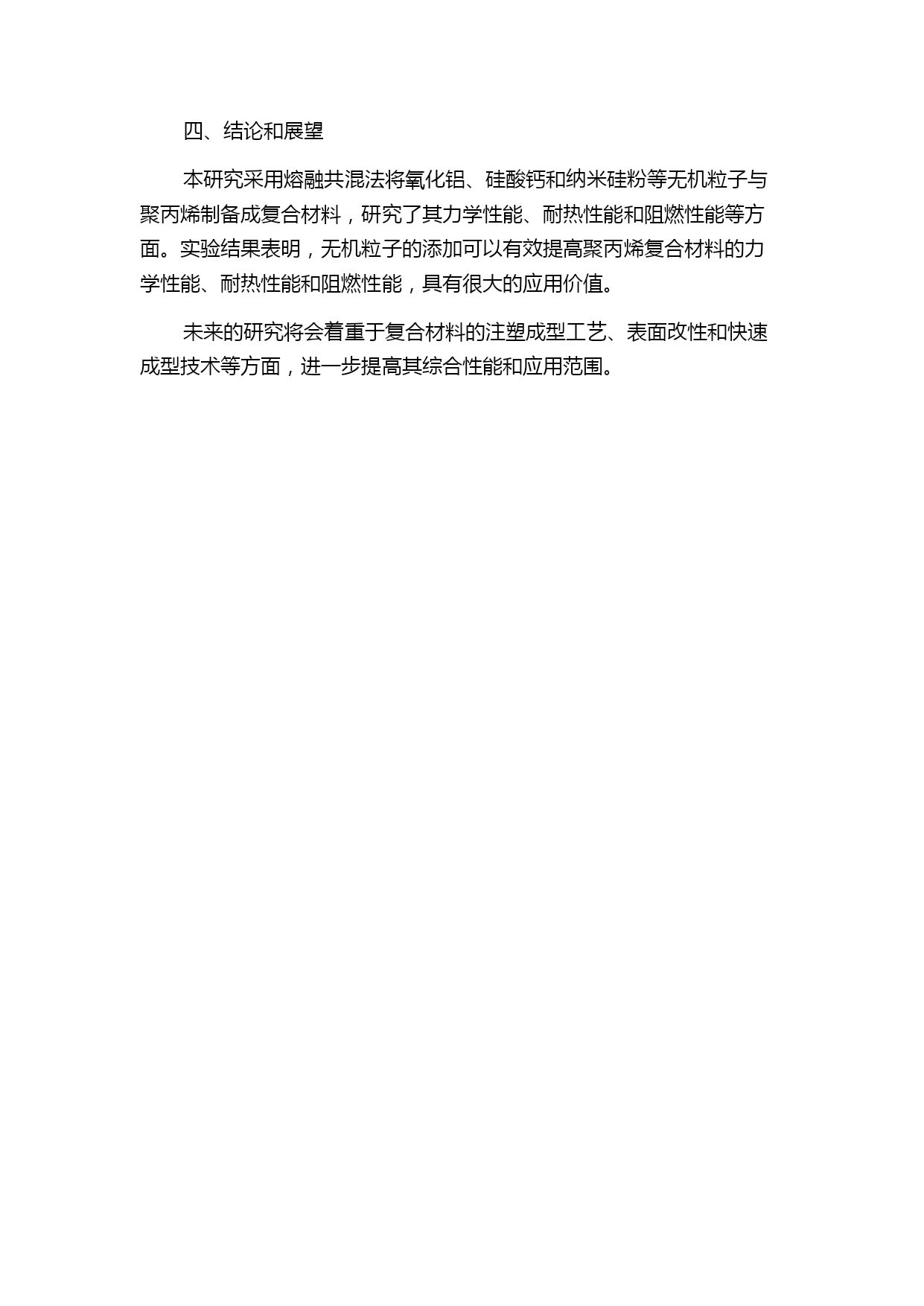

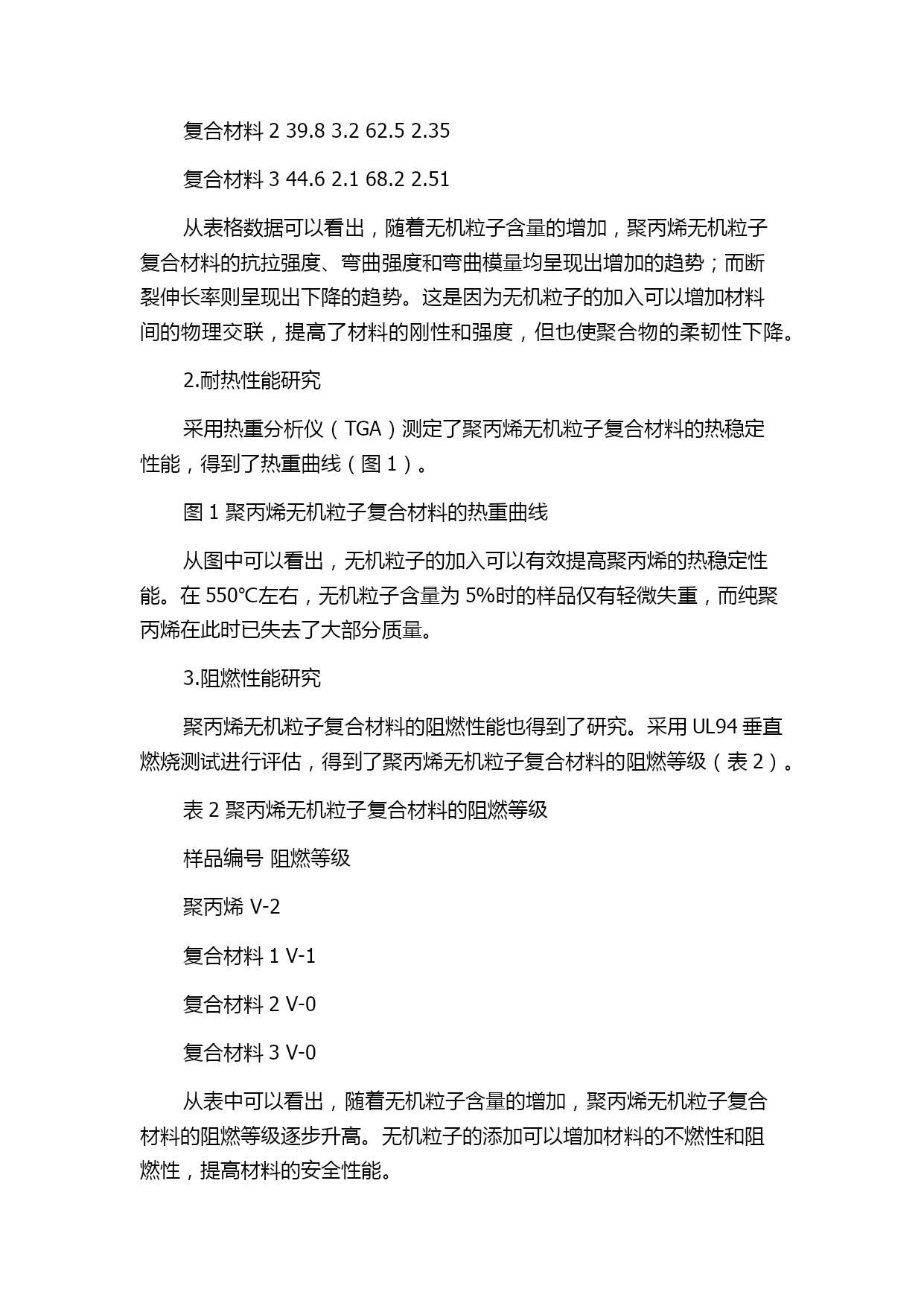

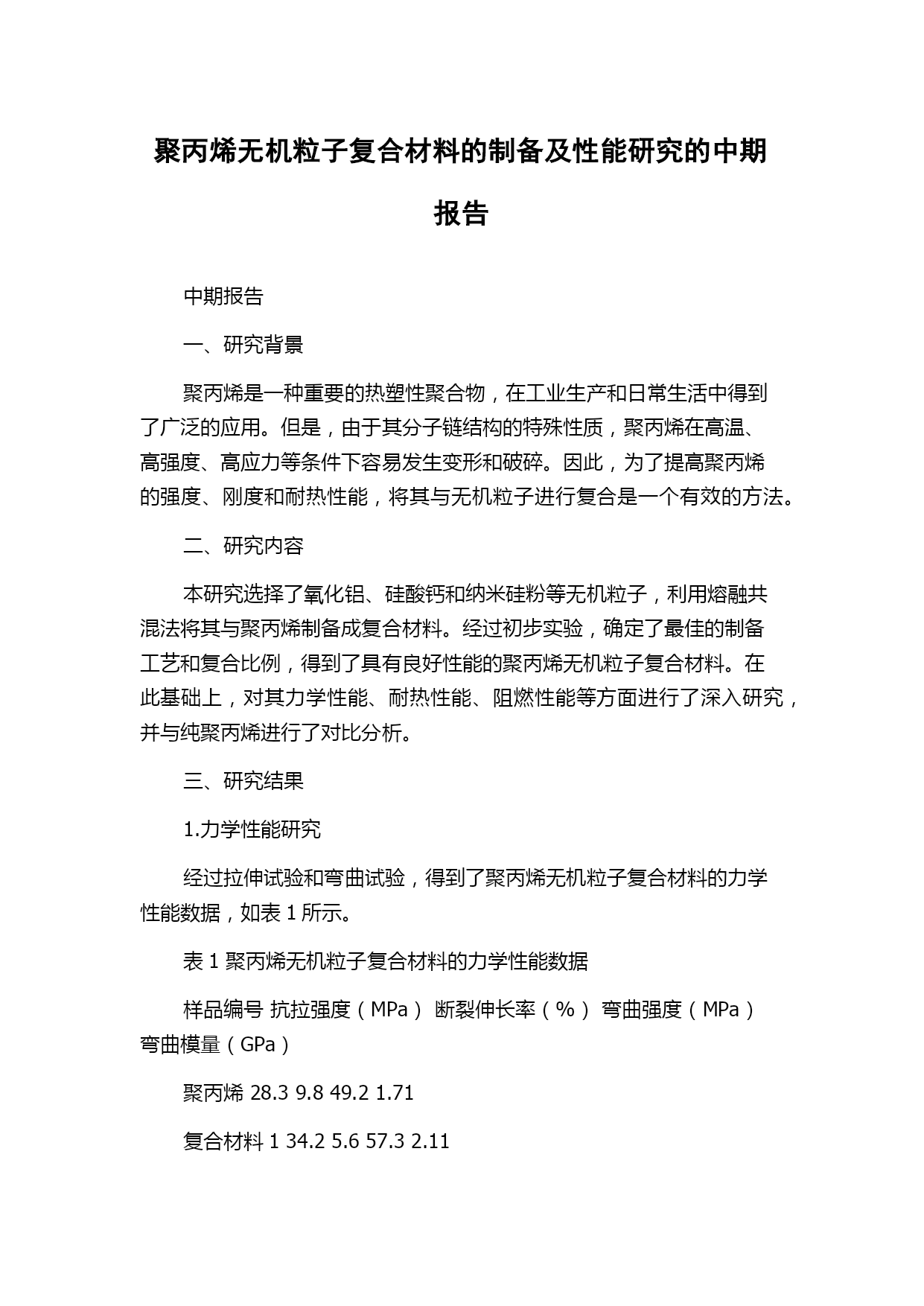

聚丙烯无机粒子复合材料的制备及性能研究的中期报告中期报告一、研究背景聚丙烯是一种重要的热塑性聚合物，在工业生产和日常生活中得到了广泛的应用。但是，由于其分子链结构的特殊性质，聚丙烯在高温、高强度、高应力等条件下容易发生变形和破碎。因此，为了提高聚丙烯的强度、刚度和耐热性能，将其与无机粒子进行复合是一个有效的方法。二、研究内容本研究选择了氧化铝、硅酸钙和纳米硅粉等无机粒子，利用熔融共混法将其与聚丙烯制备成复合材料。经过初步实验，确定了最佳的制备工艺和复合比例，得到了具有良好性能的聚丙烯无机粒子复合材料。在此基础上，对其力学性能、耐热性能、阻燃性能等方面进行了深入研究，并与纯聚丙烯进行了对比分析。三、研究结果1.力学性能研究经过拉伸试验和弯曲试验，得到了聚丙烯无机粒子复合材料的力学性能数据，如表1所示。表1聚丙烯无机粒子复合材料的力学性能数据样品编号抗拉强度（MPa）断裂伸长率（%）弯曲强度（MPa）弯曲模量（GPa）聚丙烯28.39.849.21.71复合材料134.25.657.32.11复合材料239.83.262.52.35复合材料344.62.168.22.51从表格数据可以看出，随着无机粒子含量的增加，聚丙烯无机粒子复合材料的抗拉强度、弯曲强度和弯曲模量均呈现出增加的趋势；而断裂伸长率则呈现出下降的趋势。这是因为无机粒子的加入可以增加材料间的物理交联，提高了材料的刚性和强度，但也使聚合物的柔韧性下降。2.耐热性能研究采用热重分析仪（TGA）测定了聚丙烯无机粒子复合材料的热稳定性能，得到了热重曲线（图1）。图1聚丙烯无机粒子复合材料的热重曲线从图中可以看出，无机粒子的加入可以有效提高聚丙烯的热稳定性能。在550℃左右，无机粒子含量为5%时的样品仅有轻微失重，而纯聚丙烯在此时已失去了大部分质量。3.阻燃性能研究聚丙烯无机粒子复合材料的阻燃性能也得到了研究。采用UL94垂直燃烧测试进行评估，得到了聚丙烯无机粒子复合材料的阻燃等级（表2）。表2聚丙烯无机粒子复合材料的阻燃等级样品编号阻燃等级聚丙烯V-2复合材料1V-1复合材料2V-0复合材料3V-0从表中可以看出，随着无机粒子含量的增加，聚丙烯无机粒子复合材料的阻燃等级逐步升高。无机粒子的添加可以增加材料的不燃性和阻燃性，提高材料的安全性能。四、结论和展望本研究采用熔融共混法将氧化铝、硅酸钙和纳米硅粉等无机粒子与聚丙烯制备成复合材料，研究了其力学性能、耐热性能和阻燃性能等方面。实验结果表明，无机粒子的添加可以有效提高聚丙烯复合材料的力学性能、耐热性能和阻燃性能，具有很大的应用价值。未来的研究将会着重于复合材料的注塑成型工艺、表面改性和快速成型技术等方面，进一步提高其综合性能和应用范围。
