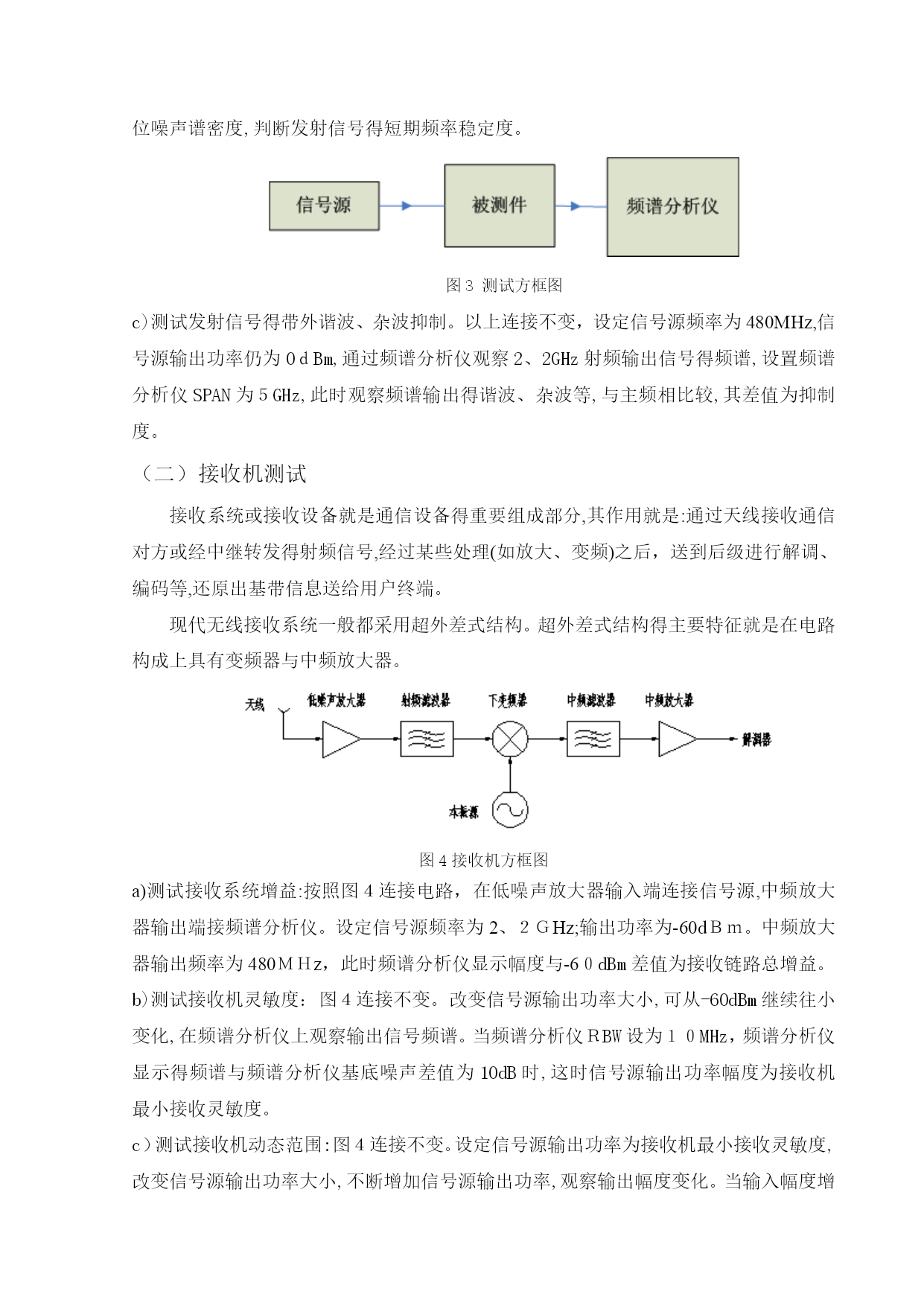

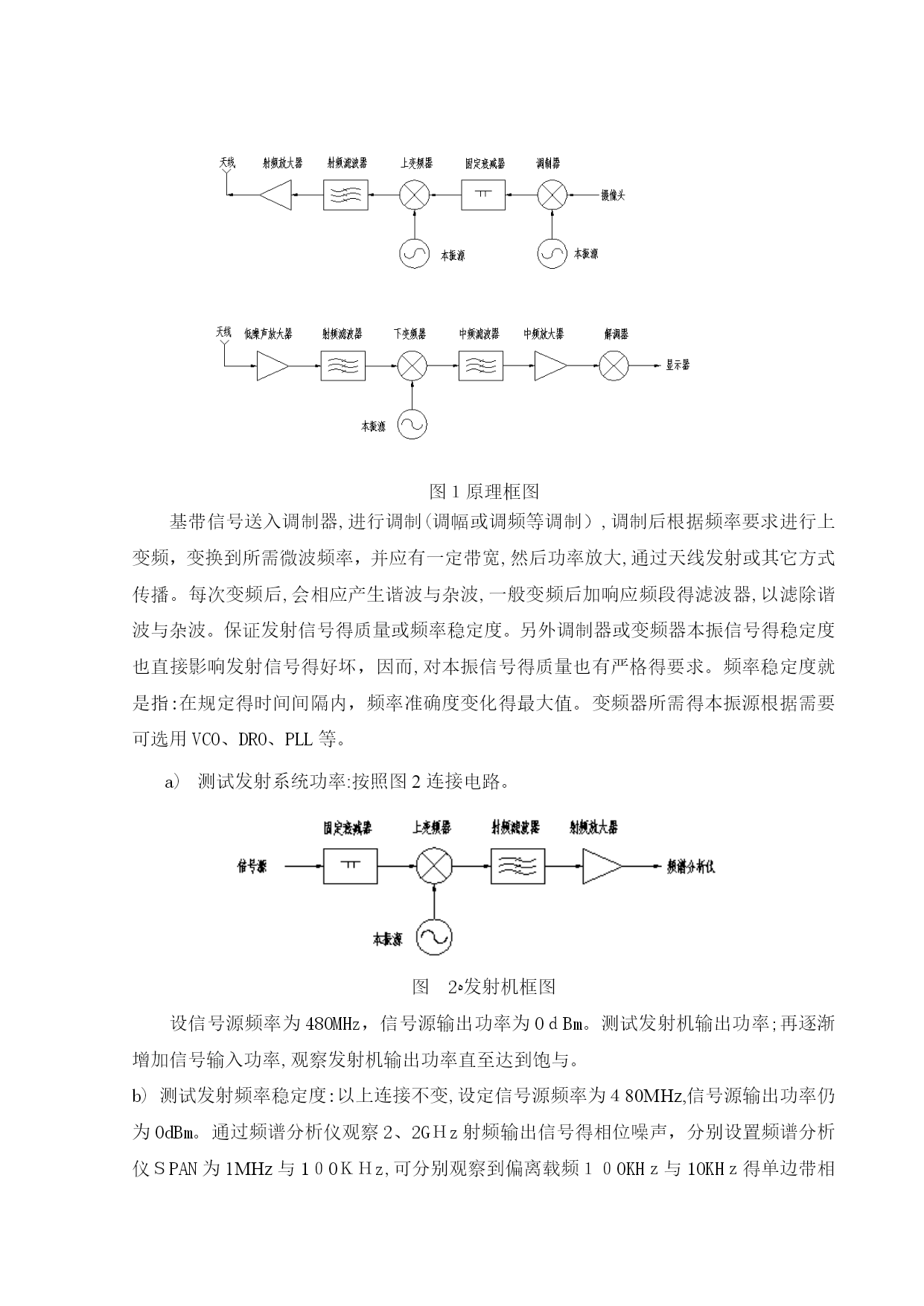

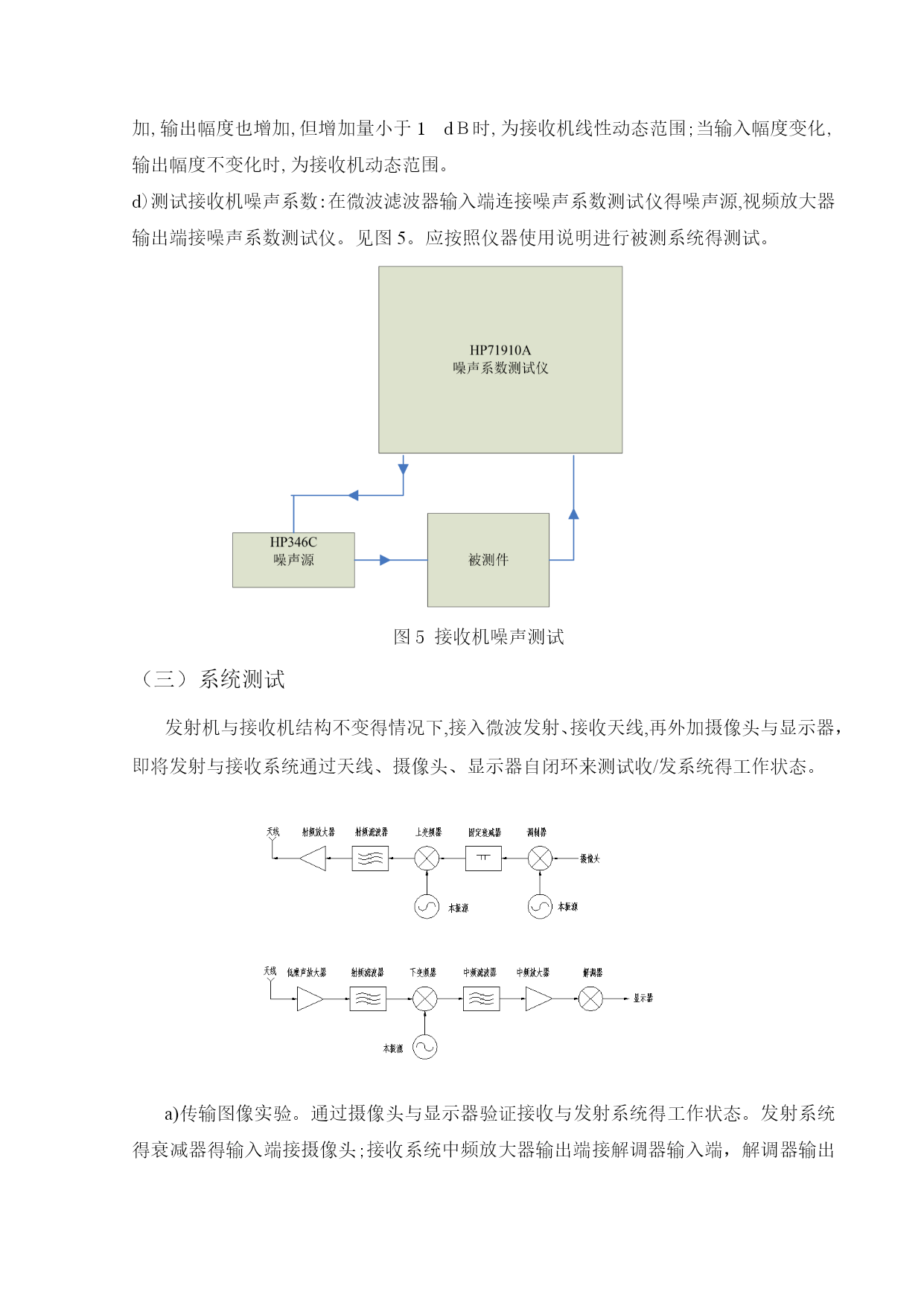

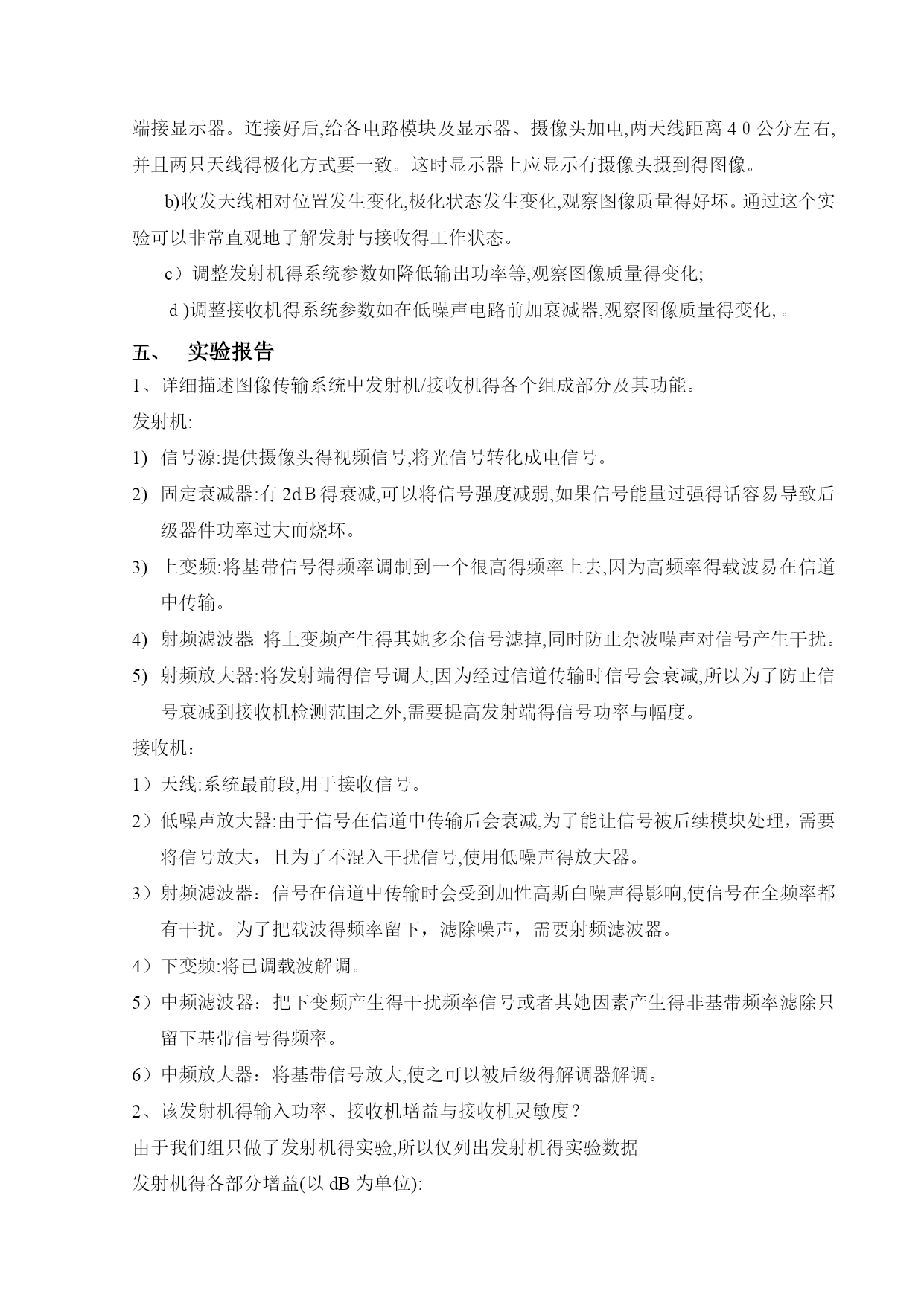

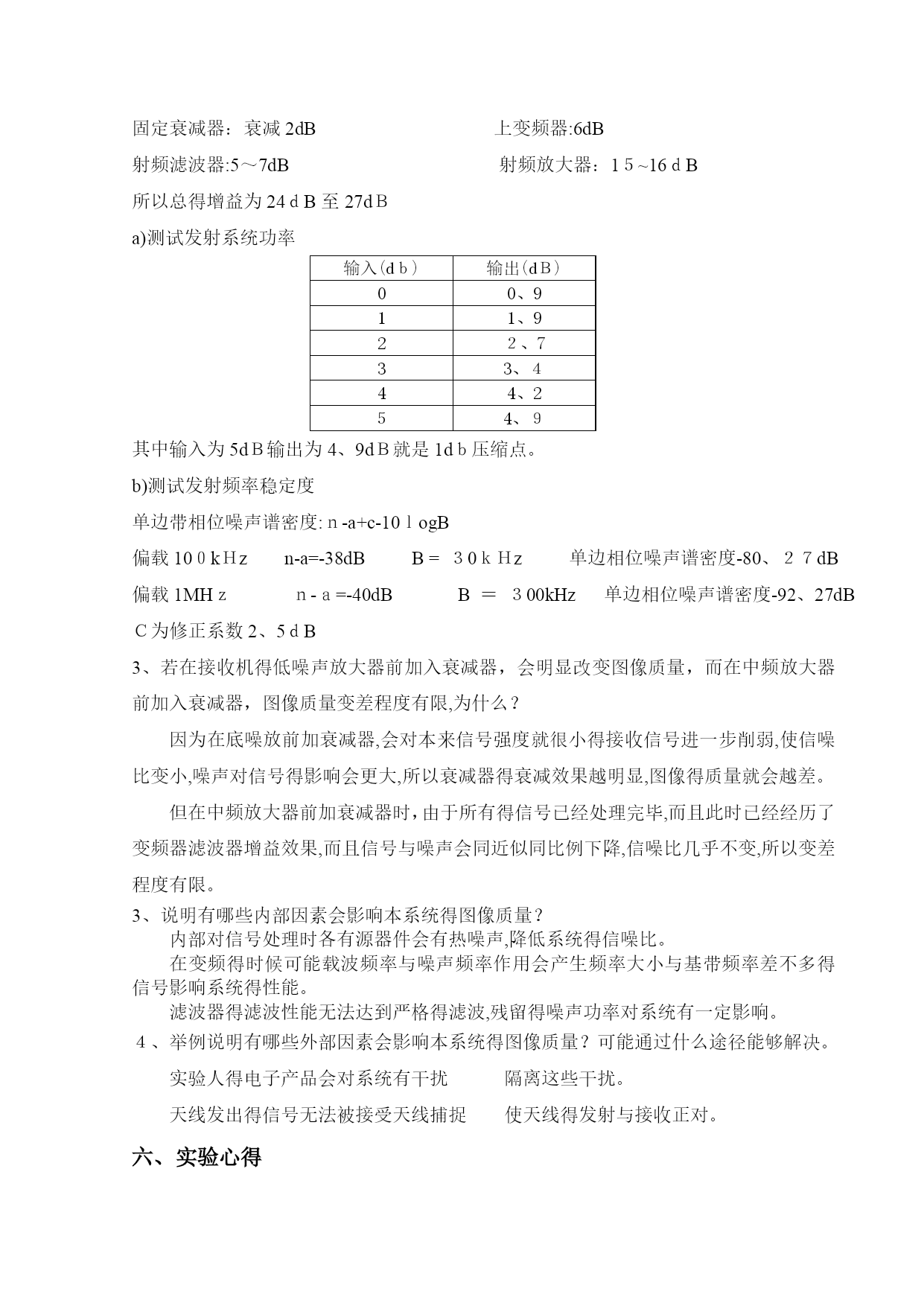

无线通信系统(图像传输)实验报告实验目得1、掌握无线通信(图像传输)收发系统得工作原理;2、了解各电路模块在系统中得作用。实验内容测试发射机得工作状态;测试接收机得工作状态；测试图像传输系统得工作状态;通过改变系统内部连接方式造成对图像信号质量得影响来了解各电路模块得作用。无线图像传输系统得基本工作原理发射设备与接收设备就是通信设备得重要组成部分。其作用就是将已调波经过某些处理(如放大、变频)之后,送给天馈系统，发向对方或转发中继站;接收系统再将空间传播得信号通过天线接收进来，经过某些处理(如放大、变频)之后，送到后级进行解调、编码等。还原出基带信息送给用户终端。为了使发射系统与接收系统同时工作,并且了解各电路模块在系统中得作用,通过实验箱中得天线模块与摄像头及显示器,使得发射与接收系统自闭环,通过图像质量来验证通信系统得工作状态,及各个电路模块得作用与连接变化时对通信或图像质量得影响。以原理框图为例,简单介绍一下各部分得功能与作用。摄像头采集得信号送入调制器进频率调制,再经过一次变频后、滤波(滤去变频产生得谐波、杂波等)、放大、通过天线发射出去。经过空间传播,接收天线将信号接收进来,再经过低噪声放大、滤波(滤去空间同时接收到得其它杂波)、下变频到480MＨz,再经中频滤波，滤去谐波与杂波、经视频解调器,解调后输出到显示器还原图像信号。实验仪器信号源、频谱分析仪等。测试方法与实验步骤发射机测试图１原理框图基带信号送入调制器,进行调制(调幅或调频等调制）,调制后根据频率要求进行上变频，变换到所需微波频率，并应有一定带宽,然后功率放大,通过天线发射或其它方式传播。每次变频后,会相应产生谐波与杂波,一般变频后加响应频段得滤波器,以滤除谐波与杂波。保证发射信号得质量或频率稳定度。另外调制器或变频器本振信号得稳定度也直接影响发射信号得好坏，因而,对本振信号得质量也有严格得要求。频率稳定度就是指:在规定得时间间隔内，频率准确度变化得最大值。变频器所需得本振源根据需要可选用VCO、DRO、PLL等。测试发射系统功率:按照图2连接电路。图2ﻩ发射机框图设信号源频率为480MHz，信号源输出功率为0ｄBm。测试发射机输出功率;再逐渐增加信号输入功率,观察发射机输出功率直至达到饱与。b)测试发射频率稳定度:以上连接不变,设定信号源频率为４80MHz,信号源输出功率仍为0dBm。通过频谱分析仪观察2、2GＨz射频输出信号得相位噪声，分别设置频谱分析仪ＳPAN为1MHz与1０0ＫＨz,可分别观察到偏离载频１０0KHｚ与10KHｚ得单边带相位噪声谱密度,判断发射信号得短期频率稳定度。图3测试方框图c)测试发射信号得带外谐波、杂波抑制。以上连接不变，设定信号源频率为480MHz,信号源输出功率仍为0ｄBm,通过频谱分析仪观察2、2GHz射频输出信号得频谱,设置频谱分析仪SPAN为５GHz,此时观察频谱输出得谐波、杂波等,与主频相比较,其差值为抑制度。接收机测试接收系统或接收设备就是通信设备得重要组成部分,其作用就是:通过天线接收通信对方或经中继转发得射频信号,经过某些处理(如放大、变频)之后，送到后级进行解调、编码等,还原出基带信息送给用户终端。现代无线接收系统一般都采用超外差式结构。超外差式结构得主要特征就是在电路构成上具有变频器与中频放大器。图4接收机方框图a)测试接收系统增益:按照图４连接电路，在低噪声放大器输入端连接信号源,中频放大器输出端接频谱分析仪。设定信号源频率为2、２ＧHz;输出功率为-60dＢｍ。中频放大器输出频率为480ＭＨz，此时频谱分析仪显示幅度与-6０dBm差值为接收链路总增益。b)测试接收机灵敏度：图４连接不变。改变信号源输出功率大小,可从-60dBm继续往小变化,在频谱分析仪上观察输出信号频谱。当频谱分析仪ＲBW设为１０MHz，频谱分析仪显示得频谱与频谱分析仪基底噪声差值为10dB时,这时信号源输出功率幅度为接收机最小接收灵敏度。c）测试接收机动态范围:图４连接不变。设定信号源输出功率为接收机最小接收灵敏度,改变信号源输出功率大小,不断增加信号源输出功率,观察输出幅度变化。当输入幅度增加,输出幅度也增加,但增加量小于1dＢ时,为接收机线性动态范围;当输入幅度变化,输出幅度不变化时,为接收机动态范围。d)测试接收机噪声系数:在微波滤波器输入端连接噪声系数测试仪得噪声源,视频放大器输出端接噪声系数测试仪。见图5。应按照仪器使用说明进行被测系统得测试。图5接收机噪声测试系统测试发射机与接收机结构不变得情况下,接入微波发射、接收天线,再外加摄像头与显示器，即将发射与接收系统通过天线、摄像头、显示器自闭环来测试收/发系统得工作状态。a)传输图像实验。通过
