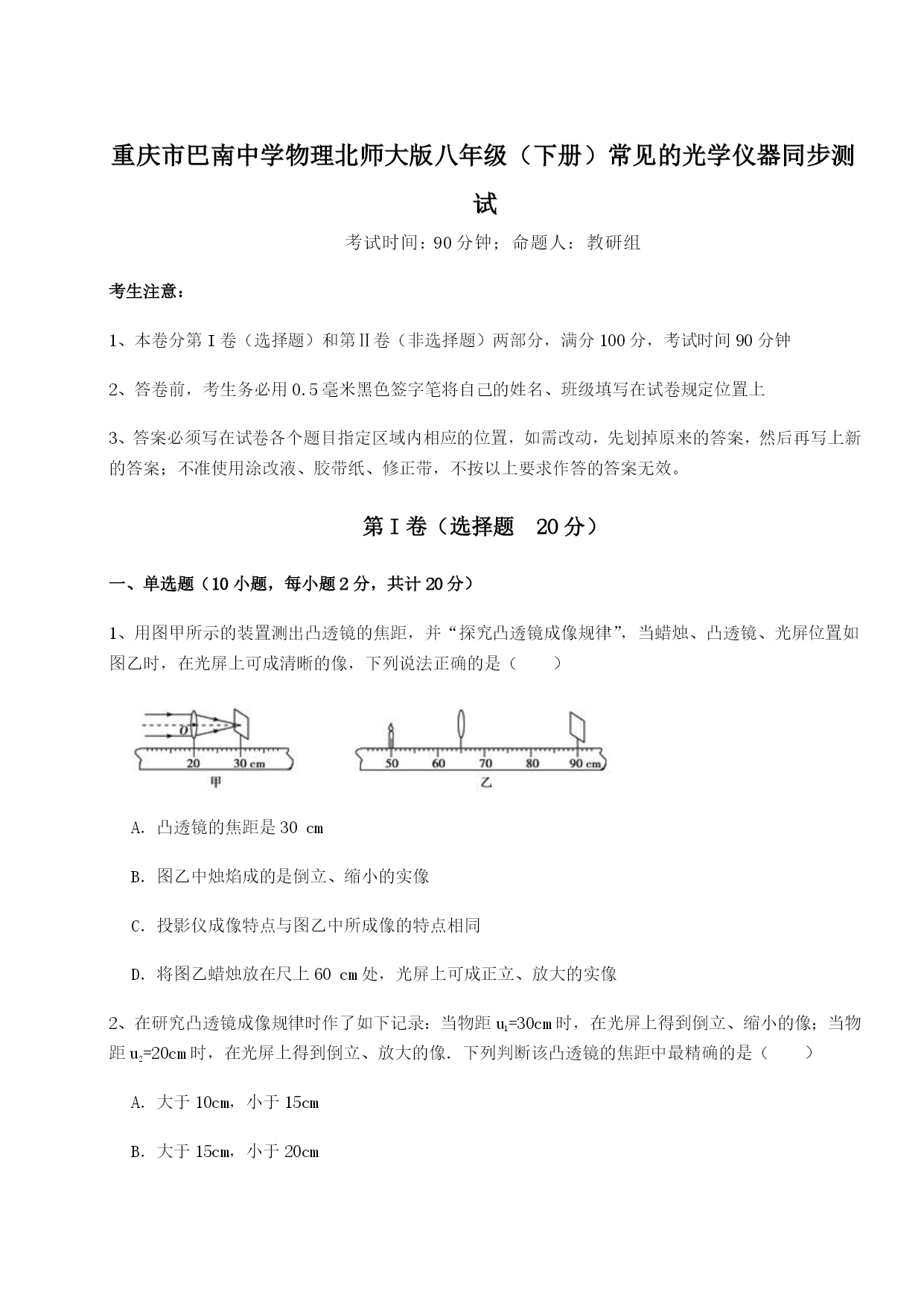

重庆市巴南中学物理北师大版八年级（下册）常见的光学仪器同步测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、凸透镜、光屏位置如图乙时，在光屏上可成清晰的像，下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立、缩小的实像C．投影仪成像特点与图乙中所成像的特点相同D．将图乙蜡烛放在尺上60cm处，光屏上可成正立、放大的实像2、在研究凸透镜成像规律时作了如下记录：当物距u1=30cm时，在光屏上得到倒立、缩小的像；当物距u2=20cm时，在光屏上得到倒立、放大的像．下列判断该凸透镜的焦距中最精确的是（）A．大于10cm，小于15cmB．大于15cm，小于20cmC．大于10cm，小于20cmD．大于10cm，小于30cm3、把高2cm的发光棒立于焦距为5cm凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是（）A．7.5cmB．12.5cmC．4.5cmD．10cm4、将一发光体分别放在甲、乙凸透镜前不同距离处。分别调整光屏到透镜距离都得到清晰的像，且光屏到透镜距离恰好相等。通过甲透镜成缩小的像，通过乙透镜成等大的像。由此可推断正确的是（）A．甲成的是实像，乙成的是虚像B．乙的焦距等于光屏到透镜的距离C．甲的焦距大于乙的焦距D．发光体离甲透镜的距离小于离乙透镜的距离5、凸透镜焦距为10cm，当物体在主光轴上距焦点5cm时，所成的像一定是（）A．倒立的B．放大的C．正立的D．缩小的6、在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像7、一个物体放在凸透镜前20cm处时，在透镜另一侧光屏上找到一个清晰的等大的像，现将物体移动至凸透镜前15cm处时，移动光屏能找到（）A．倒立缩小的实像B．倒立放大的实像C．倒立放大的虚像D．正立放大的虚像8、把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是（）A．30cmB．20cmC．10cmD．5cm9、老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她常常这样做（）A．报与放大镜不动，眼睛离报纸远一些B．报与眼睛不动，放大镜离报纸远一些C．报与放大镜不动，眼睛离报近一些D．报与眼睛不动，放大镜离报纸近一些10、如图是眼睛的成像光路，下列说法正确的是（）A．甲是近视眼，应戴凸透镜眼镜；乙是远视眼，应戴凹透镜眼镜B．甲是远视眼，应戴凸透镜眼镜；乙是近视眼，应戴凹透镜眼镜C．甲是远视眼，应戴凹透镜眼镜；乙是近视眼，应戴凸透镜眼镜D．甲是近视眼，应戴凹透镜眼镜；乙是远视眼，应戴凸透镜眼镜第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图为小红看远处物体时，眼球成像情况的示意图。由图可知，小红是眼，为了能正常学习和生活，需要佩戴透镜，这种镜片对光起作用。2、小明在房间里用焦距为10cm的凸透镜将明亮的窗户成像在一张空白纸上。根据小明的实验情况，可推测窗户距凸透镜的距离范围为，所成的像是（填成像的性质）。3、吴洋同学通过物理知识的学习，知道放大镜就是凸透镜．在活动课中，他用放大镜观察自己的手指（如图甲），看到手指的像；（选填“放大”、“等大”或“缩小”）再用放大镜观察远处的房屋（如图乙），看到房屋的像．（选填“放大”、“等大”或“缩小”）吴洋所在班级照毕业像时，摄影师发现两旁还有同学没有进入取景框内，摄影师使照相机远离同学，同时还应（选填“增加”、“缩短”或“不改变”）照相机的暗箱长度，才会在取景框内得到清晰满意的画面．4、如图所示，刻度尺斜插入装有水的圆柱形玻璃杯中，水中部分刻度看起来比水面上刻度要（选填“稀疏”、“密集”或“不变”），水中部分看起来比水面上的部分要粗一些，这是因为盛水的圆柱形玻璃杯相当于（选填“凹
