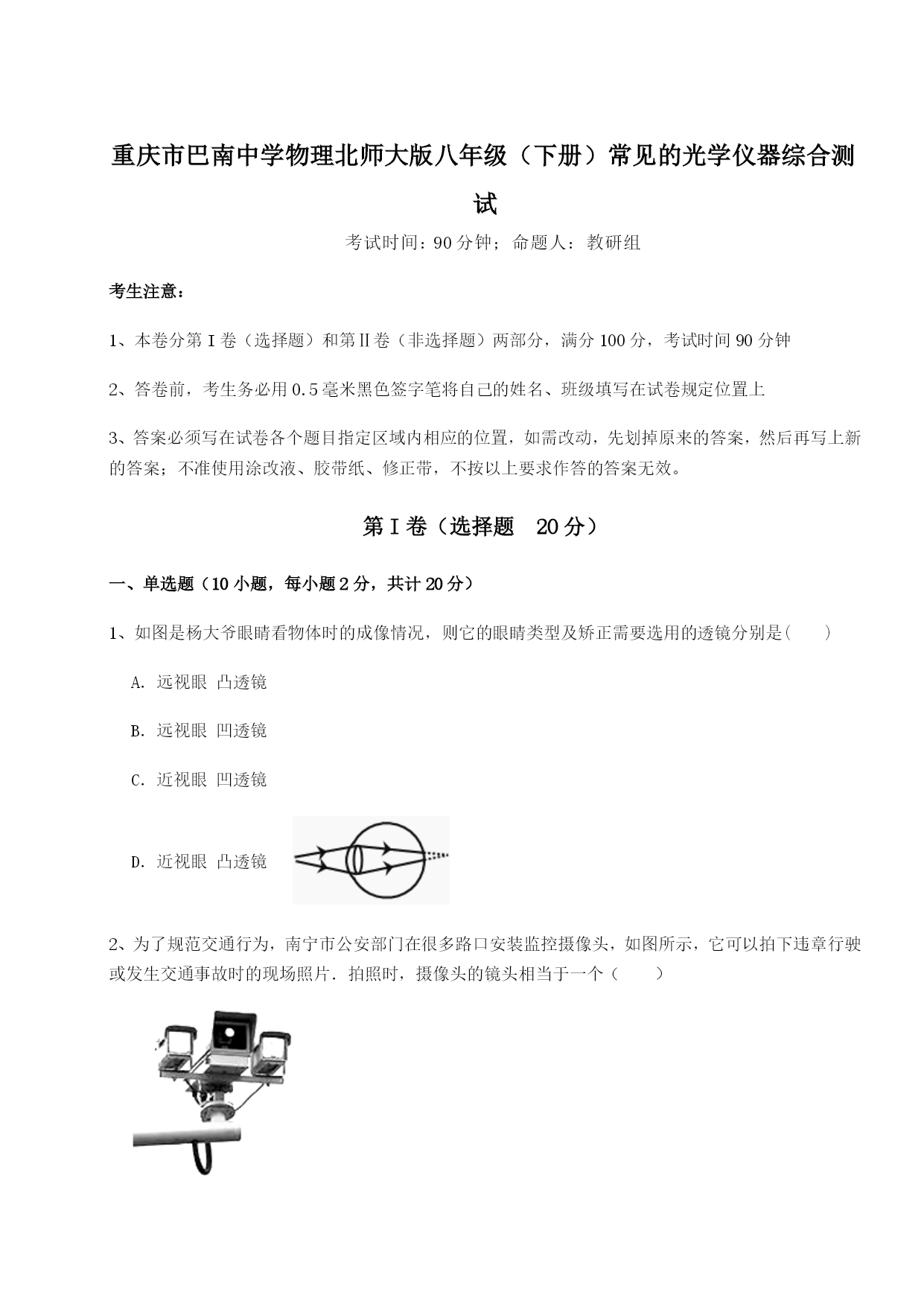

重庆市巴南中学物理北师大版八年级（下册）常见的光学仪器综合测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是杨大爷眼睛看物体时的成像情况，则它的眼睛类型及矫正需要选用的透镜分别是()A．远视眼凸透镜B．远视眼凹透镜C．近视眼凹透镜D．近视眼凸透镜2、为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片．拍照时，摄像头的镜头相当于一个（）A．凸透镜，成放大的实像B．凸透镜，成缩小的实像C．凹透镜，成放大的虚像D．凹透镜，成缩小的虚像3、光通过透镜的光路如图所示，正确的图是（）A．B．C．D．4、下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正远视眼C．图丙中，太阳光通过三棱镜会分解成红、橙、黄、绿、蓝、靛、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律5、如图在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛分别放在如图所示的a、b、c、d四点，并调整光屏的位置，要想在光屏上得到最大的像；蜡烛应放置的点是（）A．a点B．b点C．c点D．d点6、蜡烛放在如图所示位置，通过凸透镜成倒立、放大的像，小明画了图中的光路。下列说法正确的是（）A．小明画的光路是正确的B．透镜的焦距等于20cmC．透镜的焦距小于10cm大于5cmD．透镜的焦距大于10cm小于20cm7、关于望远镜的一些说法不正确的是（）A．望远镜的物镜成缩小的实像B．所有的望远镜都是由两个凸透镜组成的C．望远镜的物镜直径越大，越容易观察到较暗的物体D．天文爱好者用的望远镜，目镜的焦距比较短，物镜的焦距比较长8、蜡烛放在离凸透镜20厘米的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛放在离透镜14厘米的主光轴上，则所成的像一定是（）A．放大B．缩小C．正立的D．倒立9、如图甲所示，共享单车是应移动互联网和二维码的发展而产生的，它能无桩停靠、扫码取车，很好地解决人们出行最后“一公里”的问题．如图乙所示为某款共享单车科技含量最高的部分，就是可定位的GPS电子锁，电子锁能接收无线移动发来的开锁指令，驱动电机开锁．传动轴内有一台微型发电机，在骑行的时候，这个发电机能为车锁里面的电池充电．下列有关共享单车说法错误的是（）A．二维码的几何图形中包含大量的信息B．手机镜头扫二维码成的是正立的实像C．可定位的GPS电子锁是通过电磁波接收信号的D．微型发电机是根据电磁感应原理制成的10、学完凸透镜成像后，老师设计了一个游戏，同学们分为两队，红队充当物体，蓝队充当像。如图所示，红队队员在A处正举起②号牌子做物体，那么蓝队队员应当（）A．在B点正举起④号牌子B．在C点倒举起②号牌子C．在D点倒举起③号牌子D．在E点倒举起①号牌子第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明从眼镜（两镜片外形相同）上取下一块镜片，透过镜片观看邮票上的图（如图甲所示）。小明用的镜片是透镜，此眼镜是（选填“近视”或“远视”）。小明将此镜片放在蜡烛和光屏之间。移动光屏。使烛焰在光屏上成请晰的像，该像是（选填“正立”或“倒立”）的，然后在镜片前放置眼镜的另一镜片（如图乙所示），光屏上的像变模糊了，此时向（选填“前”或“后”）移动光屏，像又清晰了。2、如图所示,两条光线会聚于b点,若在虚线框内放甲透镜后,光会聚于c点。若在虚线框内放乙透镜后,光会聚于a点。则甲透镜是透镜,乙透镜是透镜。3、如图所示,在“探究凸透镜成像的规律”实验中,调整实验装置时,要使凸透镜和光屏的中心跟烛焰的中心大致在。若凸透镜焦距为12厘米,将凸透镜置于光具座上A点处,在距B点5厘米的光屏上能找到清晰的像,则这个像一定是的(选填“放大”或“缩小"),此时蜡烛位于光具座厘米的刻度线之间:若要得到烛焰的虚像,应使蜡烛位于光具座厘米的刻度线之间。(选填“0-26”、“26-38”或“38-50″)4、小明同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，在实验过程中保持凸透镜的位置不变，请你根据所学知识回答下列问
