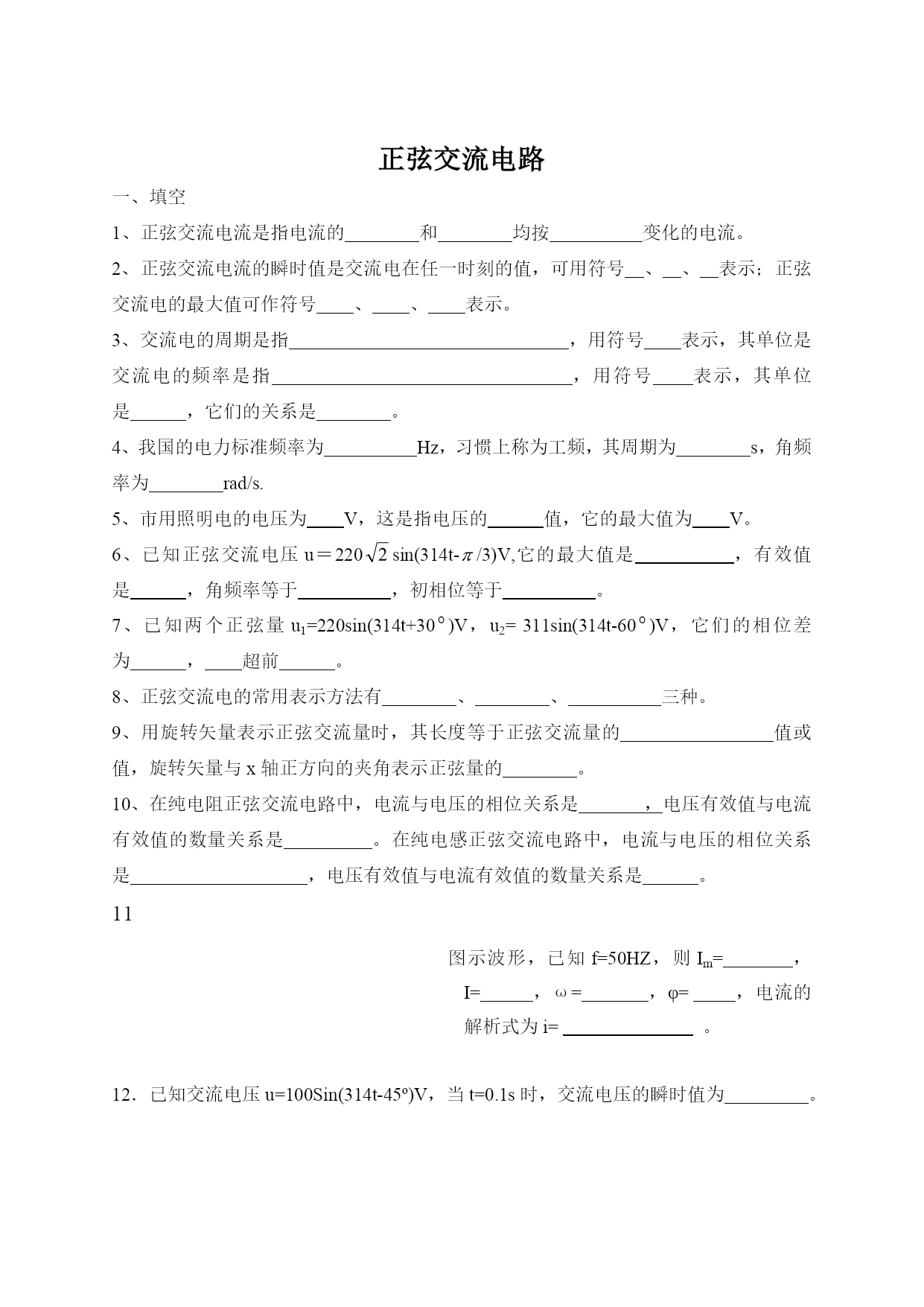

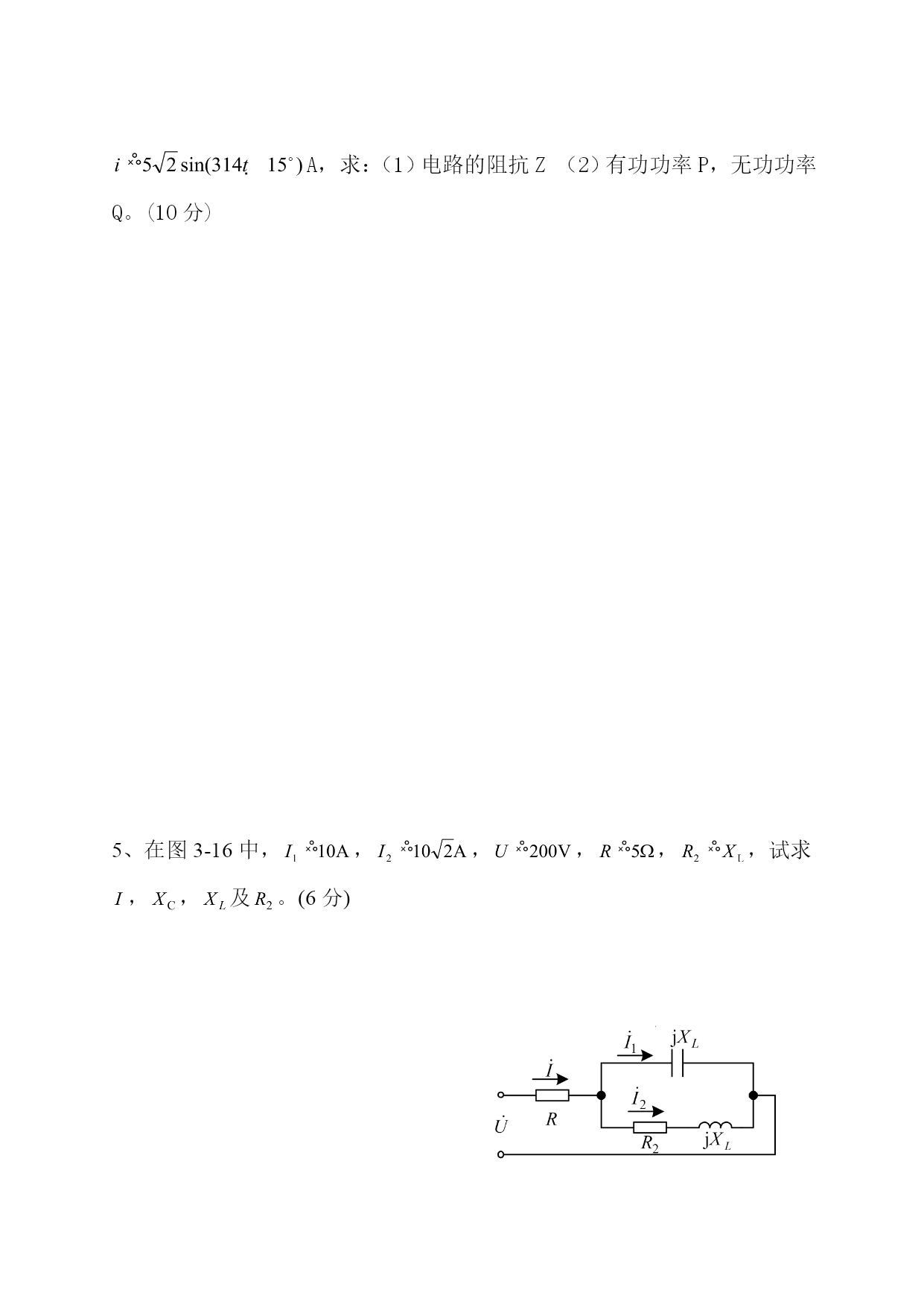

正弦交流电路一、填空1、正弦交流电流是指电流的和均按变化的电流。2、正弦交流电流的瞬时值是交流电在任一时刻的值，可用符号、、表示；正弦交流电的最大值可作符号、、表示。3、交流电的周期是指，用符号表示，其单位是交流电的频率是指，用符号表示，其单位是，它们的关系是。4、我国的电力标准频率为Hz，习惯上称为工频，其周期为s，角频率为rad/s.5、市用照明电的电压为V，这是指电压的值，它的最大值为V。6、已知正弦交流电压u＝220sin(314t-/3)V,它的最大值是，有效值是，角频率等于，初相位等于。7、已知两个正弦量u1=220sin(314t+30)V，u2=311sin(314t-60)V，它们的相位差为，超前。8、正弦交流电的常用表示方法有、、三种。9、用旋转矢量表示正弦交流量时，其长度等于正弦交流量的值或值，旋转矢量与x轴正方向的夹角表示正弦量的。10、在纯电阻正弦交流电路中，电流与电压的相位关系是，电压有效值与电流有效值的数量关系是。在纯电感正弦交流电路中，电流与电压的相位关系是，电压有效值与电流有效值的数量关系是。11图示波形，已知f=50HZ，则Im=，I=，ω=，φ=，电流的解析式为i=。12．已知交流电压u=100Sin(314t-45º)V，当t=0.1s时，交流电压的瞬时值为。13．市用照明电的电压为220V，这是指电压的，接入一个标有“220V，100W”的灯泡后，灯丝上通过的电流的有效值是，电流的最大值是。14．一个电感为100mH，电阻可不计的线圈接在“220V，50Hz”的交流电上，线圈的感抗是，线圈中的电流是。15．已知电压V，电流A，则_________，___________。16．已知某一交流电路，电源电压V，电路中通过的电流A，则电压和电流之间的相位差为__________，电压第一次到达零值时所需的时间是。17、在图中，（a）图是__________电路的波形图，（b）图是__________电路的相量图。18、在RLC串联电路中，若感抗L大于容抗，则在相位上电流比电压_________。19、图中，电工学三角形的名称分别是：(a)图__________；(b)图__________；(c)图__________.20.在正弦交流电路中，已知流过纯电感元件的电流I=5A,电压，若取关联方向，则XL=____Ω,L=____H。二、判断题1、用交流电压表测得交流电压是220，则此交流电的最大值是220V。2、最大值等于有效值倍的关系只适用于正弦交流电。3、电源提供的总功率越大，则表示负载取用的有功功率越大。（）4、感性负载并联一适当电容后，可以提高电路的功率因数。（）5、两个同频率正弦量的初相不同，说明二者的变化快慢不一致。（）6、串联谐振也叫电流谐振。（）7、用功功率是一种平均功率。（）8、电路的功率因数越大，电路的功率越大。（）9、在交流电路中，总电压一定比每一个元件上的电压高。（）10、在正弦交流电路中，电感元件上电压最大时，瞬时功率却是零。（）三、选择题1．通常交流仪表测量的交流电流、电压值是（）A.平均值B.有效值C.最大值D.瞬时值2．如图1所示，给出了电压和电流的相量图，从相量图可知（）A、有效值U＞IB、电流电压的相位差为150C、电流超前电压750D、电压的初相为3003．如图4），只有是属电容性电路（）R=4Ω，XL=2Ω，XC=1ΩB、R=4Ω，XL=2Ω，XC=0R=4Ω，XL=2Ω，XC=3ΩD、R=4Ω，XL=3Ω，XC=3Ω4．V，A相位差是（）a.b.c.d.无法确定5．若电路中某元件两端的电压u=10sin(314t+450)V，电流i=5sin(314t+1350)A，则该元件是（）A、电阻B、电容C、电感D、无法确定6．某一灯泡上写着额定电压220V，这是指电压的（）A、最大值B、瞬时值C、有效值D、平均值7．在纯电感电路中，电压有效值不变，增加电源频率时，电路中电流（）A、增大B、减小C、不变D、不能确定8．正弦电路中的电容元件：（）A、频率越高，容抗越大；B、频率越高，容抗越小；C、容抗与频率无关9．在纯电容电路中，增大电源频率时，其它条件不变，电路中电流将（）A、增大B、减小C、不变D、不能确定10、周期、频率的正弦波是（）。A)B)C)11、感性电路的阻抗表达式为（）。A)B)C)12、图3-12所示电路，等效阻抗为（）。A)B)C)D)图3-1213、已知某用电设备的阻抗为，，则其功率因数为（）。A)0.5B)0.6C)0.70714、并联电路原来处于容性状态，若调节电源频率使其发生谐振，则应使值（
