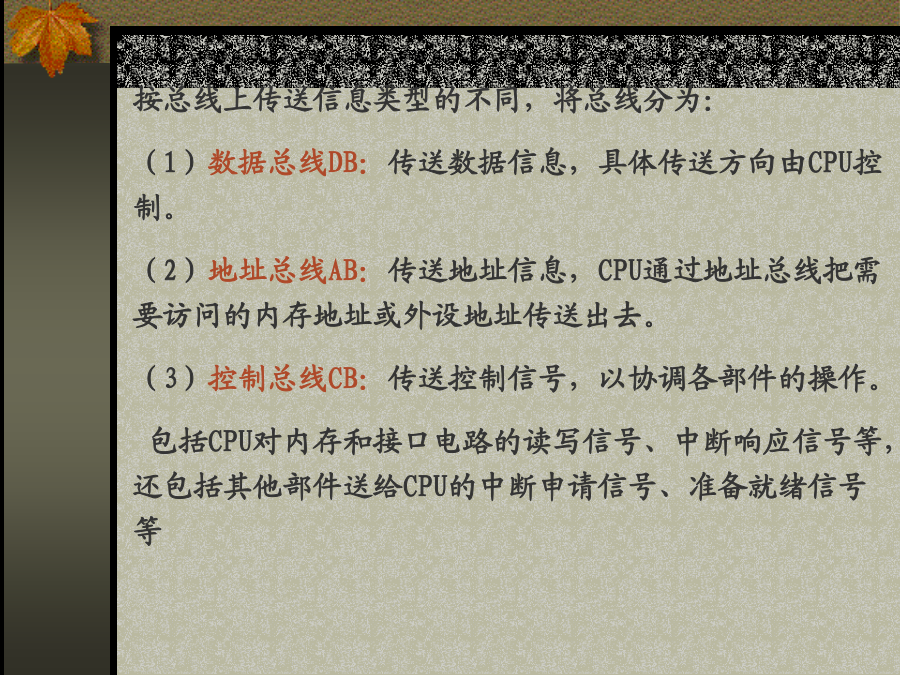

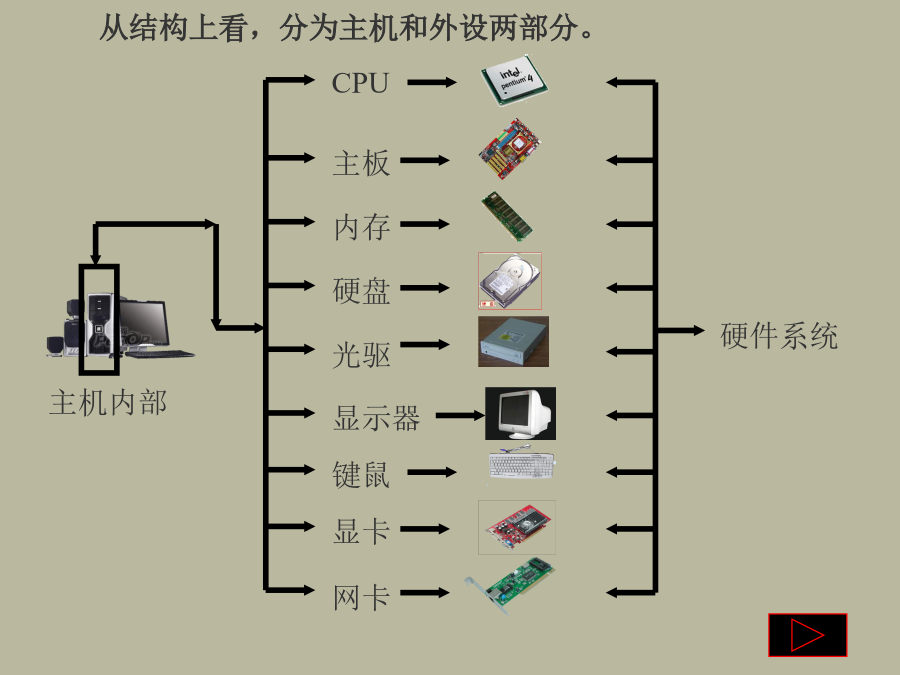

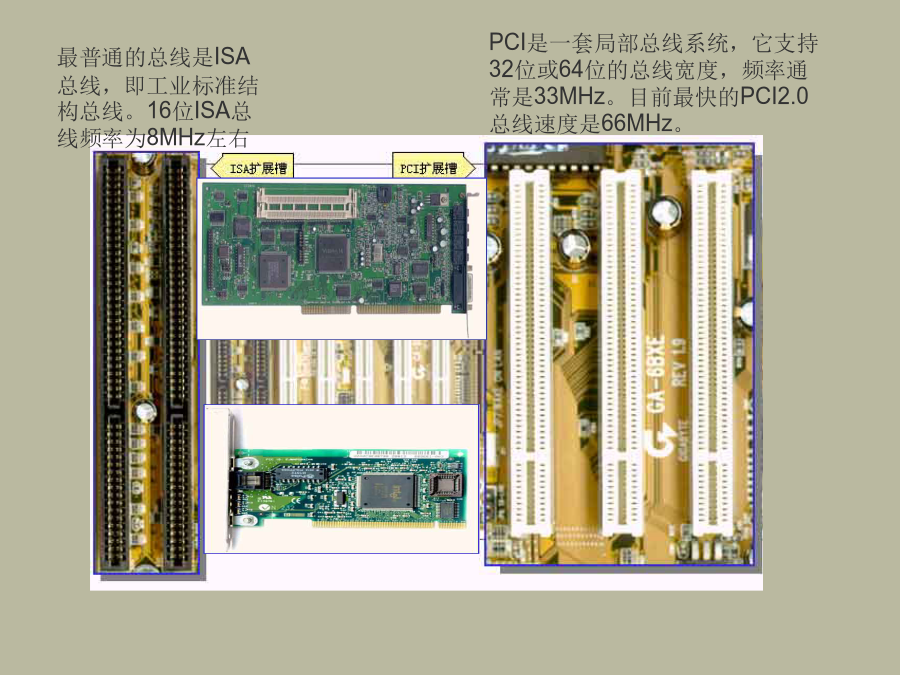

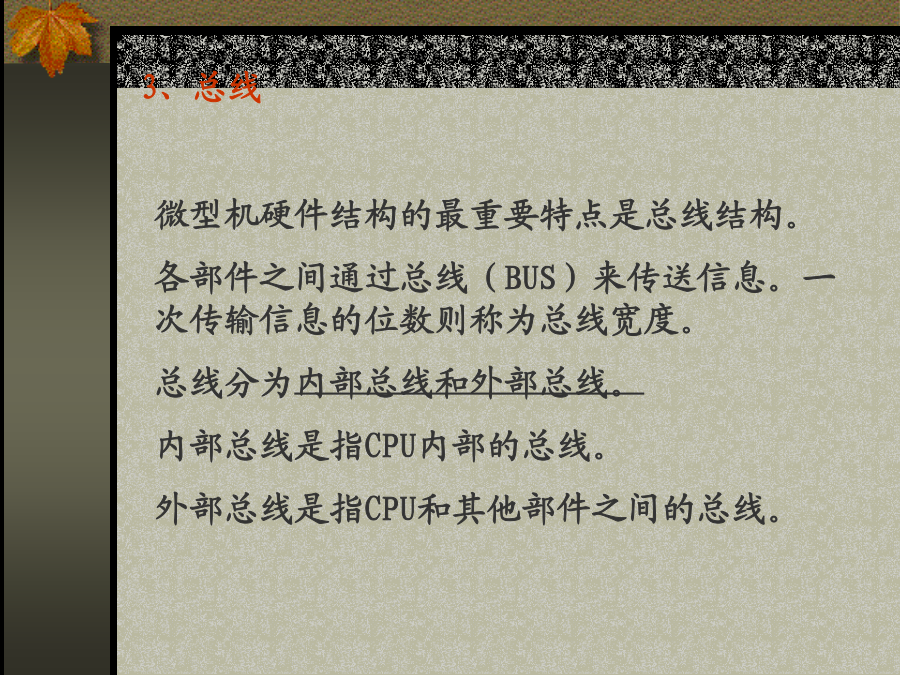

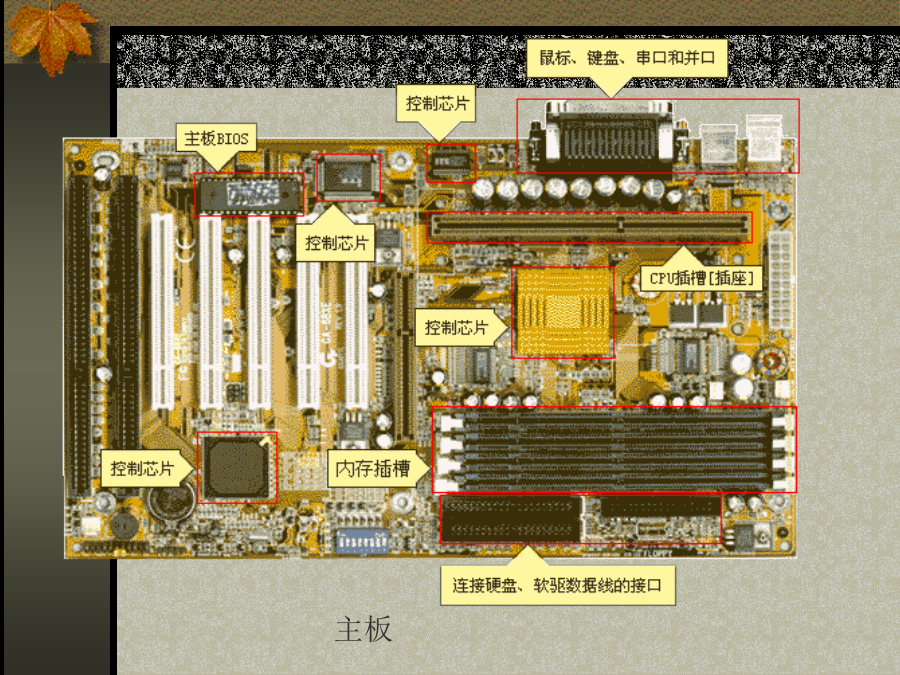

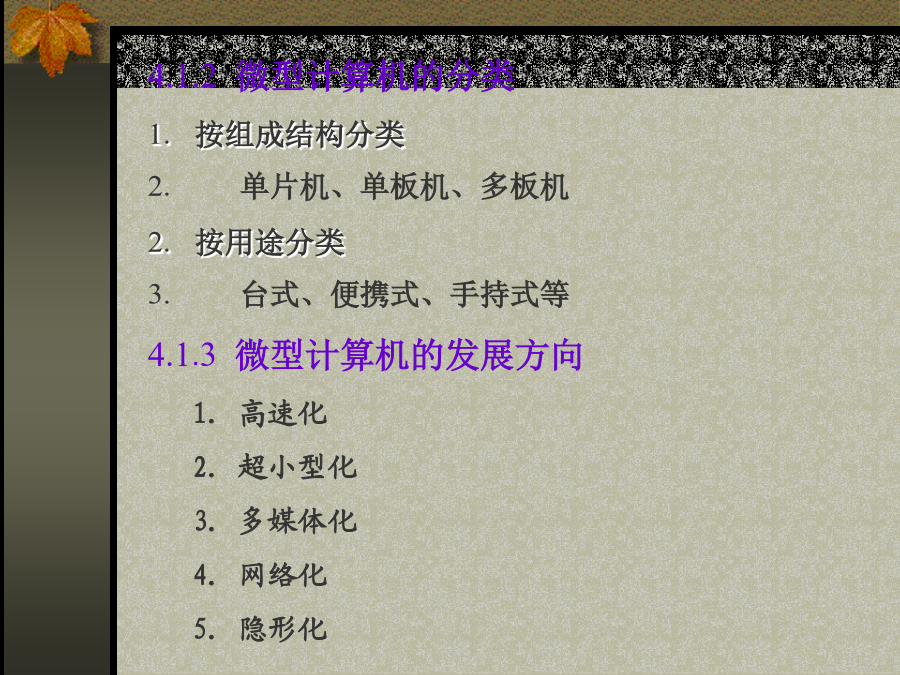

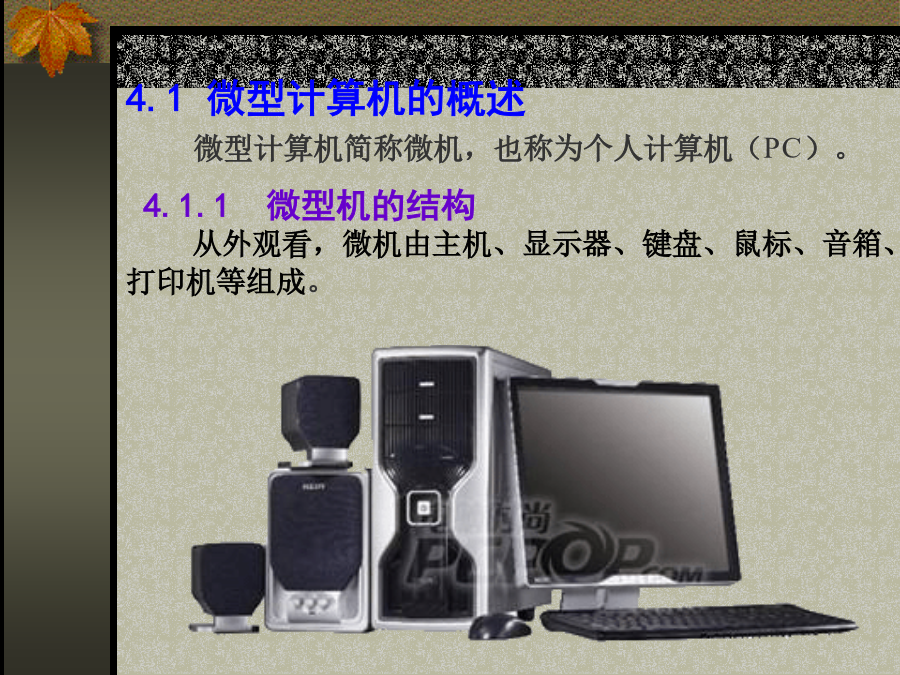

第四章微型计算机系统4.1微型计算机的概述微型计算机简称微机，也称为个人计算机（PC）。4.1.1微型机的结构从外观看，微机由主机、显示器、键盘、鼠标、音箱、打印机等组成。CPU4.1.2微型计算机的分类按组成结构分类单片机、单板机、多板机按用途分类台式、便携式、手持式等4.1.3微型计算机的发展方向1.高速化2.超小型化3.多媒体化4.网络化5.隐形化4.2微型计算机硬件组成主板3、总线按总线上传送信息类型的不同，将总线分为：（1）数据总线DB：传送数据信息，具体传送方向由CPU控制。（2）地址总线AB：传送地址信息，CPU通过地址总线把需要访问的内存地址或外设地址传送出去。（3）控制总线CB：传送控制信号，以协调各部件的操作。包括CPU对内存和接口电路的读写信号、中断响应信号等，还包括其他部件送给CPU的中断申请信号、准备就绪信号等最普通的总线是ISA总线，即工业标准结构总线。16位ISA总线频率为8MHz左右4.内存内存是计算机系统必不可少的基本部件。CPU需要的信息要从内存读出来，CPU运行的结果要暂存到内存中，CPU与各种外部设备打交道，也要通过内存才能进行，内存在电脑中担任的任务就是“记忆”。2.RAM，叫做随机读写存储器，可读可写，断电后内容不能保存。SRAM叫静态内存，“静态”指的是当我们将一笔数据写入SRAM后，除非重新写入新数据或关闭电源，否则写入的数据保持不变。3.缓存：通常人们所说的Cache就是指缓存。5.外存储器外存储器又称辅助存储器，是计算机系统中除内存储器外，以计算机能接受的形式存储信息的其他媒体。在微型计算机中，常用的外存有硬盘、软盘、光盘和磁带。它们的特点是能长期保存数据，而且设备价格便宜，存储量大。磁盘通过磁盘驱动器进行信息的读、写操作，常见的磁盘驱动器有软盘驱动器、硬盘驱动器。速度比较：Cache>RAM>硬盘>软盘⑴.硬盘存储器微机上硬盘存储器均采用温彻斯特技术（故又称温盘）。其特点是，硬磁盘和硬磁盘驱动器整体组装在密封容器中，二者合为一体，通常简称硬盘。硬盘存储器的特点是：存储容量大，读写速度快，密封性好，可靠性高，使用方便。⑵．软磁盘存储器软盘存储器是用一种柔性塑料制成的圆形盘片，盘的两面涂有磁性物质。软盘存储器的特点是：成本低，重量轻，价格便宜，易携带，易保存。目前微机上都配置一个3.5英寸* 1.44MB软盘驱动器。1)盘片的结构图为3.5英寸软盘的结构和软盘的磁道和扇区示意图。图73.5英寸软盘的外形图、磁盘的磁道和扇区图8磁盘划分示意图磁道：软盘的每一面包含许多同心圆，称为磁道。磁道由外向内顺序编号，最外面的为零磁道，最里面的为末磁道。扇区：磁道被若干条直径分割为若干个扇区。每个扇区可以存储若干个字节。软磁盘的容量可用以下公式来计算：磁盘容量＝磁盘面数×每面磁道数×每磁道扇区数×每扇区字节数例如：3.5英寸软盘有两面，每面80个磁道，每磁道18个扇区，每个扇区存储512个字节，它的容量是：2×80×18×512=1440B≈1.44MB⑶.光盘存储器光盘存储器是利用激光记录和读出信息的存储器，它具有存储容量大、装卸方便、经久耐用等特性，简称光盘。光盘的存储介质不同于磁盘，它属于另一类存储器。由于存储容量大、存取速度较快、不易受干扰和价格低廉等特点，所以光盘的应用越来越广泛。光盘根据其制造材料和记录信息方式的不同一般分为三类：1)只读光盘（CD–ROM）存储容量约为650MB.2)一次性写入光盘（WORM）一次性写入光盘可由用户写入一次，写入后不能擦除或修改，但可以反复多次读出。3)可抹型光盘（MO）可抹型光盘既可读出数据，也可重新写入数据。特殊键功能键区特殊键状态指示灯㈡鼠标常用的鼠标器有两种：机械式、光电式和光学机械式7.输出设备㈡打印机（并行口）根据打印机的工作原理，可将打印机分为3类：针式打印机、喷墨打印机和激光打印机机箱和电源机箱有立式和卧式两种。4.3微型计算机的主要性能指标1.字长计算机中，表示信息的最小单位是位；作为一个整体来处理或运算的一组二进制数称为计算机字（word）。字长：是计算机运算部件一次能处理的二进制数据的位数。是一个计算机字中所包含的二进制的位数。字长影响机器功能、精度和速度等。计算机字长越长，所表示的数值有效位数越多，寻址范围越大，计算机的精度也就越高，功能也就越强。有16位、32位等。8bit=1Byte2.主频主频指微机CPU的时钟频率。主频单位是MHz（兆赫兹）。主频的大小在很大程度上决定了微机运算速度的快慢。主频越高，微机的运算速度就越快。4.运算速度运算速度是用每秒钟能执行基本指令的操作次数表示，每秒百万次记作MIPS。数据传输速率
