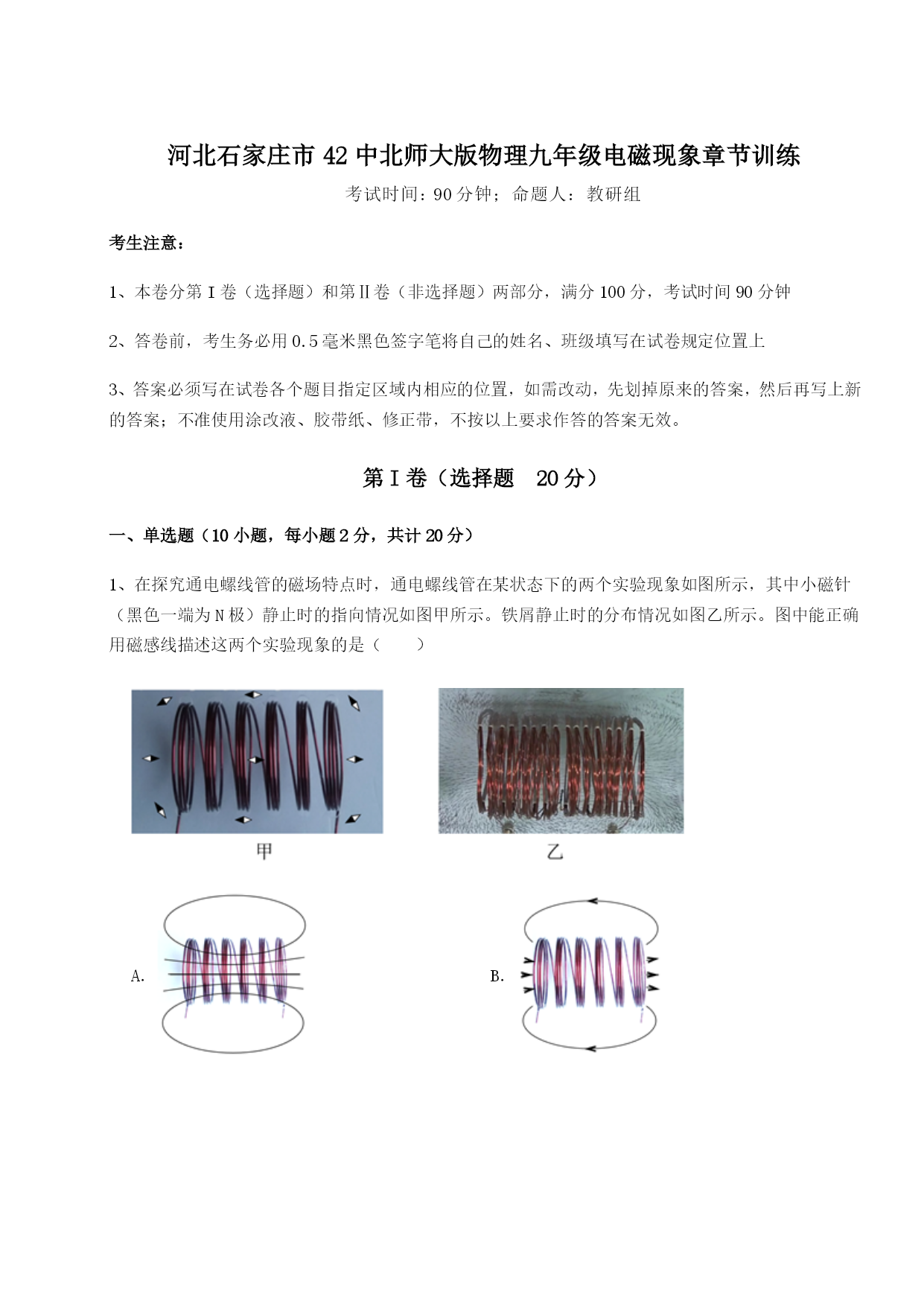

河北石家庄市42中北师大版物理九年级电磁现象章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（）A．B．C．D．2、如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（）A．通电螺线管右端为N极B．电源左端为正极，右端为负极C．发光二极管极接点，极接点D．图中P处磁感线的方向从螺线管右端到左端3、如图所示是课本中的四个实验，其中说明磁场对电流有力的作用的是（）A．甲和丙B．甲和丁C．乙和丙D．乙和丁4、如图所示是一手压手电简，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发亮。如图所示四个实验中与手压手电筒产生电流的工作原理相同的是（）A．B．C．D．5、下面是演示电磁学原理及其应用的示意图，以下说法正确的是（）A．利用甲实验的原理可制成丙装置B．利用乙实验的原理可制成丁装置C．丙装置可将内能转化为电能D．丁装置可将机械能转化为电能6、一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（）A．B．C．D．7、下列关于磁场的说法正确的是（）A．奥斯特实验表明，通电铜导线周围具有磁场，是因为铜导线被磁化了B．要使通电螺线管的磁性增强，应该增加螺线管的匝数，减小电流C．在地磁场作用下能自由转动的小磁针，静止时N极指北方D．磁感线是真实存在的，磁场由无数条磁感线组成8、如图所示，是条形磁体的磁场分布图，下列说法正确的是()A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线9、刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列装置的工作原理与刷卡机读取信息原理相同的是（）A．B．C．D．10、下列装置中是电动机工作原理的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、物理知识在生产和生活中有着广泛的应用．图（a）普通茶壶壶嘴的高度不低于壶身的高度，其设计遵循了的原理；图（b）用吸管能将杯中的饮料吸入口中，是利用的作用；图（c）指南针能够确定地理方位，是由于磁体在的作用下能够指南北．2、图中，静止在通电螺线管周围的小磁针，其中指向错误的是（填标号）｡3、为了确定标示不清的铅蓄电池的正、负极，小军同学将该电池和螺线管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断，螺线管的（选填“a”或“b”）端为N极，铅蓄电池的c端是（选填“正”或“负”）极，小磁针所在位置的磁感线方向与小磁针N极所指的方向（选填“相同”或“相反”）。4、将一根直导线放在静止的小磁针上方，通电后小磁针发生偏转，这表明通电直导线周围存在。如图所示装置，通电瞬间直导线向左摆动，这表明对电流有力的作用；若要使直导线向右摆动，应如何操作？。根据此现象的原理可以制成。5、图甲表示了汽油机的冲程；将螺线管接入电路闭合开关S后，小磁针N极指向如图乙所示，则a点应该连接电源的（选填“正极”或“负极”）；如图丙所示，将灯泡正确连接到家庭电路中，则连接火线的应该是（选填“A”或“B”）点。6、图甲为一台简易电动机，它由一节旧电池、小块铷磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁铁上端为（填“N”或“S”）极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面（填“向外”或“向里”），线框在转动过程中将能转化为能。7、如图是研究电磁铁磁性的电路图，则电磁铁的S极为（选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变（选填“强”或“弱”）。8、如图所示，是探究“磁场对通电导线
