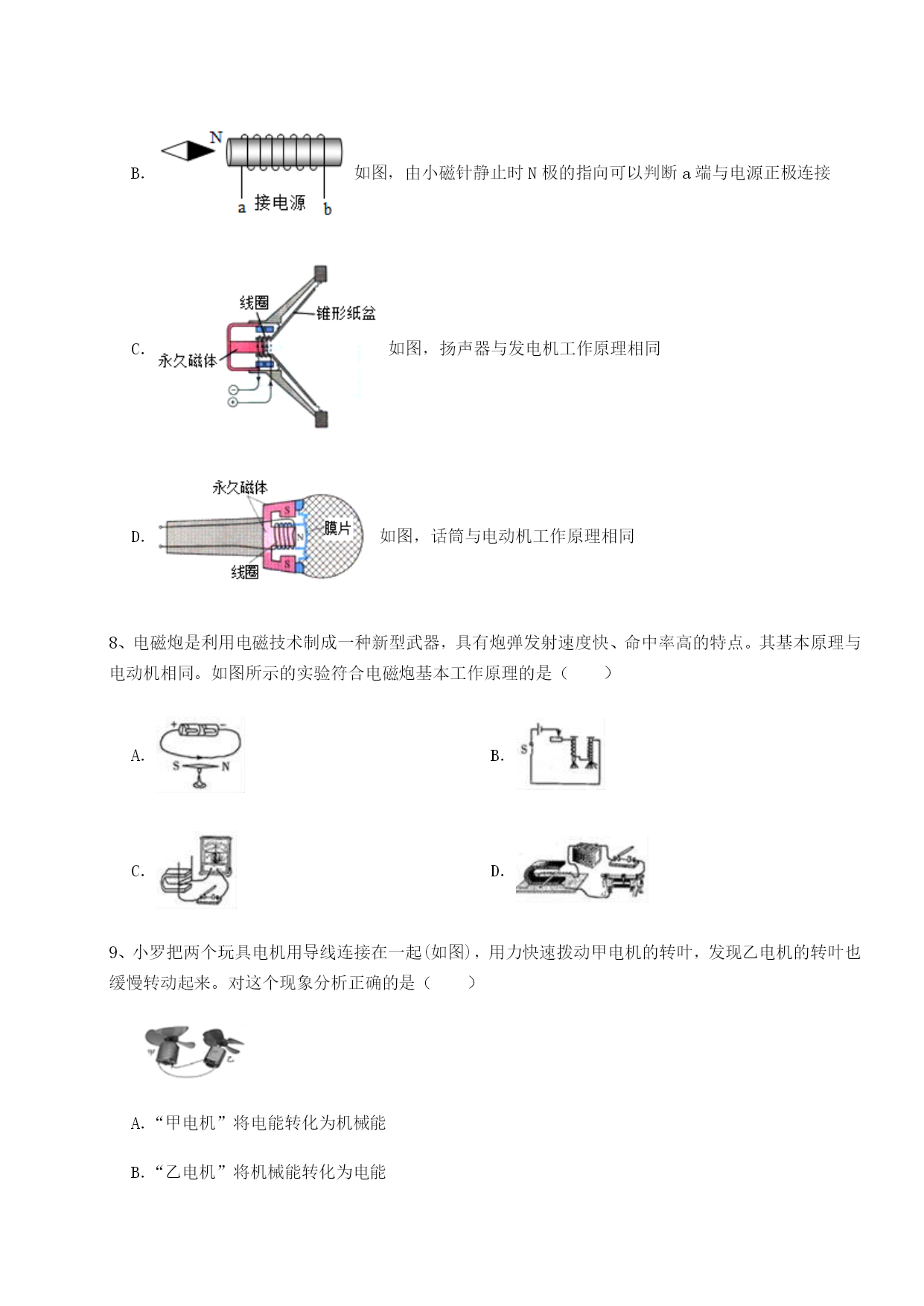

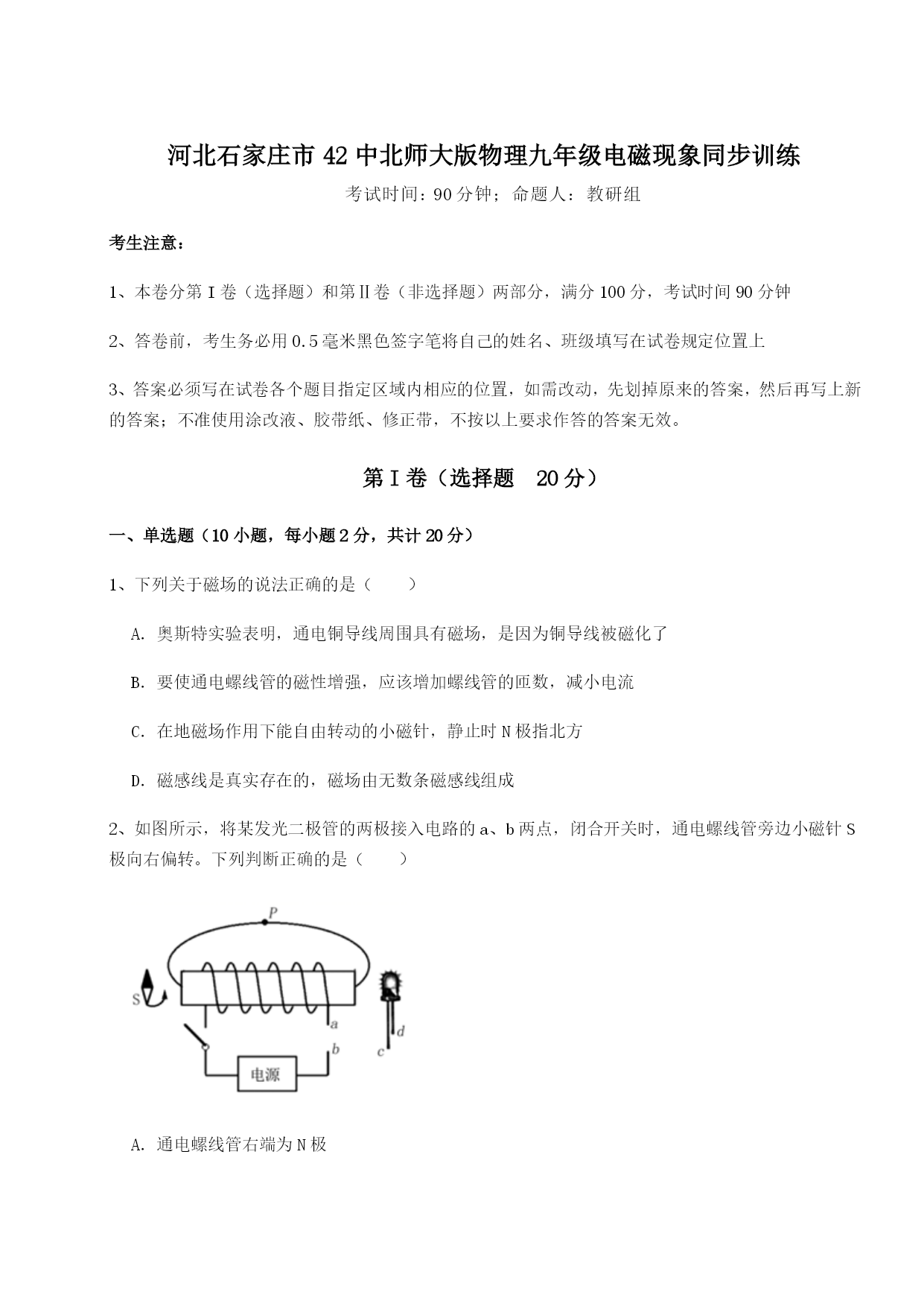

河北石家庄市42中北师大版物理九年级电磁现象同步训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列关于磁场的说法正确的是（）A．奥斯特实验表明，通电铜导线周围具有磁场，是因为铜导线被磁化了B．要使通电螺线管的磁性增强，应该增加螺线管的匝数，减小电流C．在地磁场作用下能自由转动的小磁针，静止时N极指北方D．磁感线是真实存在的，磁场由无数条磁感线组成2、如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（）A．通电螺线管右端为N极B．电源左端为正极，右端为负极C．发光二极管极接点，极接点D．图中P处磁感线的方向从螺线管右端到左端3、以下四幅图中能说明发电机工作原理的装置是（）A．B．C．D．4、下面是演示电磁学原理及其应用的示意图，以下说法正确的是（）A．利用甲实验的原理可制成丙装置B．利用乙实验的原理可制成丁装置C．丙装置可将内能转化为电能D．丁装置可将机械能转化为电能5、如图所示的磁感线的分布状况，对①端和②端的极性判断正确的是()A．①是N极，②是S极B．①是S极，②是N极C．①和②都是S极D．①和②都是N极6、如图所示，是条形磁体的磁场分布图，下列说法正确的是()A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线7、下列有关电和磁的四幅图，其中描述正确的是（）A．如图，奥斯特实验证实了磁能产生电B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接C．如图，扬声器与发电机工作原理相同D．如图，话筒与电动机工作原理相同8、电磁炮是利用电磁技术制成一种新型武器，具有炮弹发射速度快、命中率高的特点。其基本原理与电动机相同。如图所示的实验符合电磁炮基本工作原理的是（）A．B．C．D．9、小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（）A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的10、如图所示，两根绝缘细线悬挂着的导体ab，放在蹄形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（）A．接入灵敏电流计可探究电磁感应现象，与动圈式话筒原理相同B．接入灵敏电流计可探究通电导体在磁场中受力，与动圈式扬声器原理相同C．接入电源可探究电磁感应现象，与电动机原理相同D．接入电源可探究通电导体在磁场中是否受力的作用，与发电机原理相同第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是新一代代步工具——电动平衡车，其核心部件是电动机，它的工作原理是。2、科学家的每次重大发现，都有力地推动了人类文明的进程，丹麦物理学家首先发现了电流周围存在，如图所示，支持此结论的现象是。如果移走小磁针，该结论（填“成立”或“不成立”）。3、自然界中组成物体的物质不同，性质一般也不同。在弹簧测力计、平面镜、白炽灯丝和指南针等物体中，利用磁性工作的是，利用弹性工作的是。4、在CES亚洲展会上，有一款“未来基因健身车”的自发电智能单车，如图所示，骑行时利用线圈在磁场中转动发电，发电的原理是，发电过程能转化为电能。该智能单车还能通过USB端口给手机充电，此吋智能单车在电路中属于（选填“电源”或“用电器”）。5、闭合开关S，通电螺线管左侧的小磁针水平静止，如图所示。则小磁针右端为极。若把滑动变阻器的滑片P向a端移动，通电螺线管的磁性将（选填“增强”“不变”或“减弱”）。6、图甲表示了汽油机的冲程；将螺线管接入电路闭合开关S后，小磁针N极指向如图乙所示，则a点应该连接电源的（选填“正极”或“负极”）；如图丙所示，将灯泡正确连接到家庭电路中，则连接火线的应该是（选填“A”或“B”）点。7、学习“电磁转换”这一章后，小明画出部分内容的思维导图，请你帮他补全空格处内容：①②③8、人工心脏泵可短时间代替心脏工作，如图是该装置的示意图
