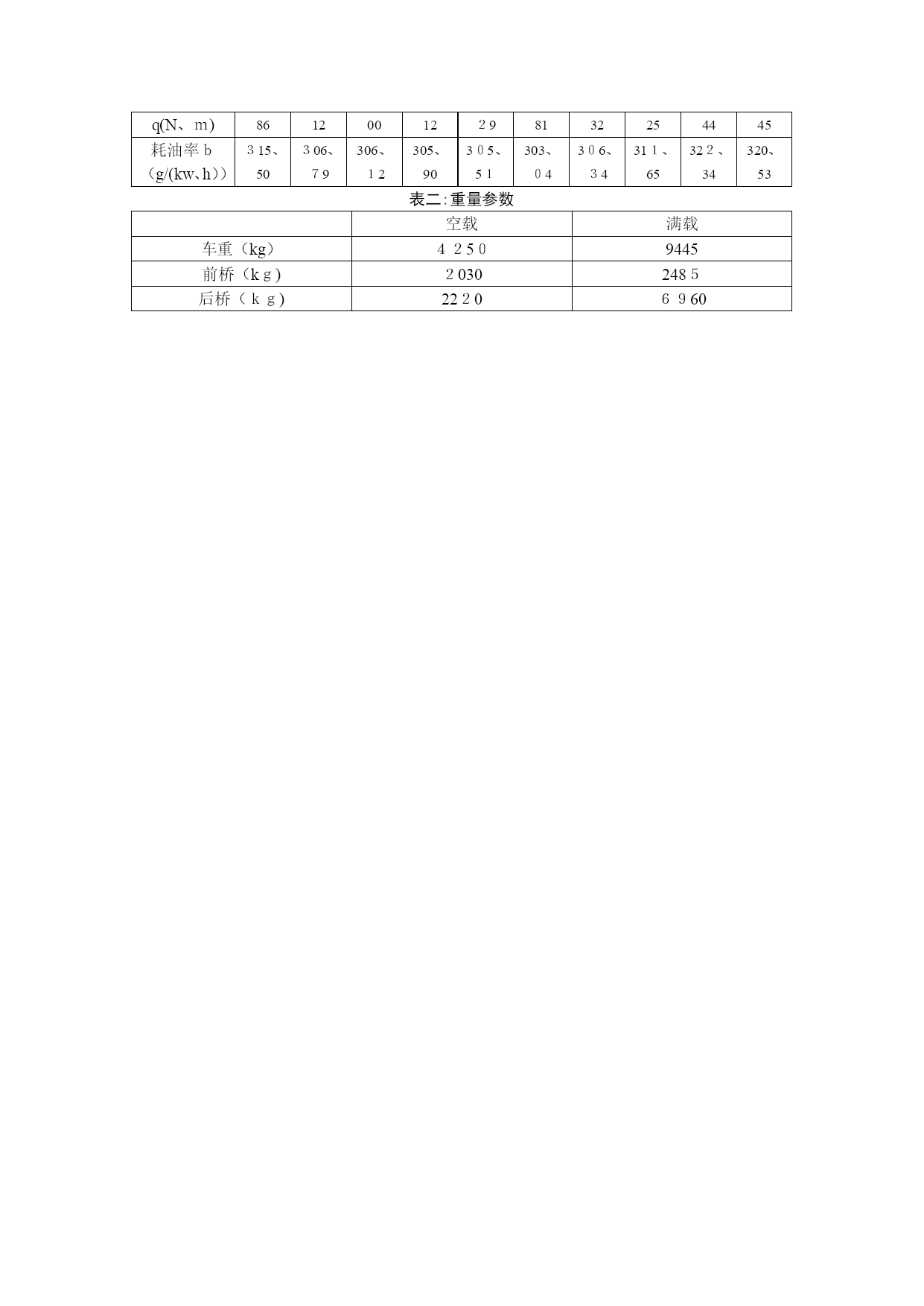

汽车理论课程设计姓名学号专业班级指导教师年月日汽车理论课程设计任务书本次计算设计以小组为单位进行,每组计算两种车型(大型车、小型车)。先进行手工计算并绘图(每个档位选取5-8个特征点),然后计算机编程(MATLAB)实现并绘图,最终打印计算说明书与程序。具体设计要求如下:1、汽车动力性、经济性分析计算通过查阅收集有关资料,计算分析给定型号汽车得动力性能及燃油经济性,并绘出该车型得发动机外特性曲线,驱动力—-行驶阻力平衡图,动力特性图,百公里油耗曲线。根据计算结果,结合实际情况,分析该车型发动机参数与底盘性能参数匹配就是否合理,并提出修改意见。2、参数部分车型参数不完整,请查阅相关资料或用经验公式计算选取,并经手动计算分析后修正获得。(说明书中注明出处)3、说明书说明书内容包括:任务书、目录、各车型参数、参数分析、计算、图表、结论、设计总结及心得体会.车型一:解放CA1091载货汽车一、发动机CA6102(附表一)Nmax=99kw(相应转速3000r/min)Mmax=373N、m(相应转速1300r/min)二、整车参数:1、尺寸参数:全长L=7205mm,全宽B=2476mm,全高H=2436mm,轴距L1=4050mm,前轮距B1=1850mm,后轮距B2=1740mm、2、重量参数(附表二)3、性能参数:变速箱传动比i1=7、64,i2=4、835,i3=2、856,i4=1、895,i5=1、377,i6=1,i倒=7、66。主减速器比i0=6、33。车轮:9、00-20.三、使用数据:滚动阻力系数f=0、03;道路阻力系数:强度计算用Φ=1性能计算用Φ=0、8空气阻力系数:Cd=0、8;迎风面积:A=0、78×宽×高;最大速度:Vmax=90km/h;最大爬坡度:28%;传动系效率:η=0、9表一:发动机参数转速n(r/min)13000有效扭矩Tq(N、m)368、86370、12373、00366、12352、29347、81342、32332、25319、44308、45耗油率b(g/(kw、h))315、50306、79306、12305、90305、51303、04306、34311、65322、34320、53表二:重量参数空载满载车重(kg)42509445前桥(kg)20302485后桥(kg)22206960车型四:SATANA2000轿车一、发动机2VQS(附表一)Nmax=74kw(相应转速5200r/min)Mmax=155N、m(相应转速3800r/min)二、整车参数:1、尺寸参数:全长L=4680mm,全宽B=1700mm,全高H=1423mm,轴距L1=2656mm,前轮距B1=1414mm,后轮距B2=1422mm、2、重量参数(附表二)3、性能参数:变速箱传动比i1=3、45,i2=1、94,i3=1、29,i4=0、985,i5=0、8,主减速器比i0=4、1。车轮:195—60。三、使用数据:滚动阻力系数f=0、025;空气阻力系数:Cd=0、4;迎风面积:A=0、78X宽X高;最大爬坡度:28%;传动系效率:η=0、9表二:重量参数:空载满载车重(kg)12481623TOC\o"1-5”\h\u目录1、基础资料ﻩ11、1已知参数ﻩ11、2其她参数ﻩ21、3发动机使用外特性拟合公式ﻩ31、4MATLAB介绍ﻩ32、曲线绘制42、1解放CA1091载货汽车曲线绘制ﻩ42、1、1发动机外特性曲线ﻩ42、1、2绘制驱动力—行驶阻力平衡图ﻩ52、1、3动力特性图ﻩ92、1、4汽车百公里油耗曲线112、2SATANA2000轿车曲线绘制132、2、1发动机外特性曲线132、2、2驱动力-行驶阻力平衡图ﻩ152、2、3动力特性图ﻩ172、2、4百公里燃油消耗曲线203分析ﻩ223、1解放CA1091载货汽车分析ﻩ223、1、1计算最高车速223、1、2计算最大爬坡度ﻩ223、1、3燃油经济性分析223、2SANATA2000轿车分析223、2、1计算最高车速223、2、2计算最大爬坡度ﻩ233、2、3燃油经济性分析234、HYPERLINK\l"_Toc27883"结论245、HYPERLINK\l"_Toc27883”心得体会ﻩ256、HYPERLINK\l”_Toc27883"参考文献ﻩ261基础资料1、1已知参数1、1、1解放CA1091载货汽车表1—1解放CA1091汽车已知参数参数数值备注最大功率Pmax99kw相应转速3000r/min最大扭矩Tmax373N
