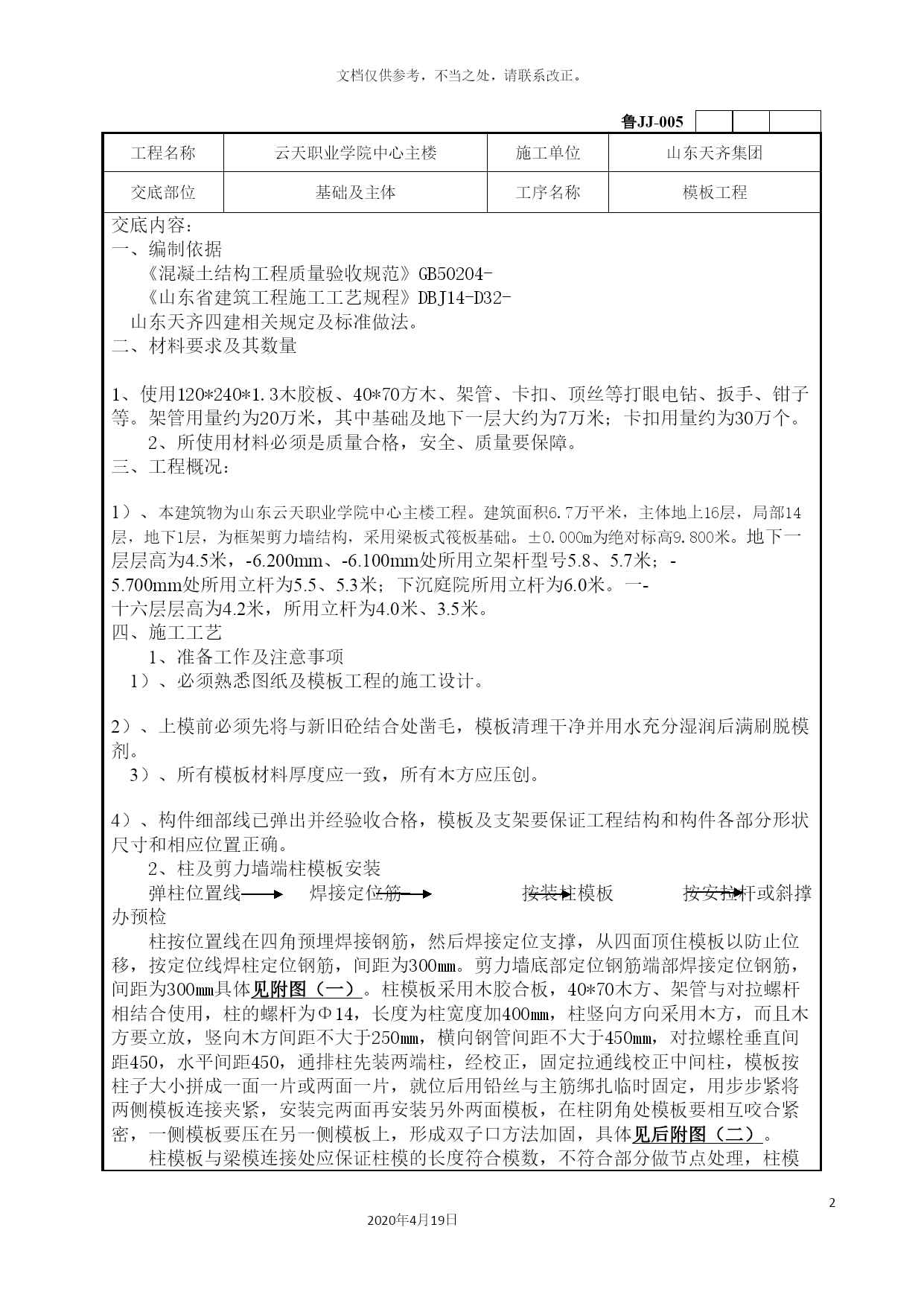

PAGE\*MERGEFORMAT72020年4月19日模板技术交底资料文档仅供参考，不当之处，请联系改正。鲁JJ-005工程名称云天职业学院中心主楼施工单位山东天齐集团交底部位基础及主体工序名称模板工程交底内容：一、编制依据《混凝土结构工程质量验收规范》GB50204-《山东省建筑工程施工工艺规程》DBJ14-D32-山东天齐四建相关规定及标准做法。二、材料要求及其数量1、使用120*240*1.3木胶板、40*70方木、架管、卡扣、顶丝等打眼电钻、扳手、钳子等。架管用量约为20万米，其中基础及地下一层大约为7万米；卡扣用量约为30万个。2、所使用材料必须是质量合格，安全、质量要保障。三、工程概况：1）、本建筑物为山东云天职业学院中心主楼工程。建筑面积6.7万平米，主体地上16层，局部14层，地下1层，为框架剪力墙结构，采用梁板式筏板基础。±0.000m为绝对标高9.800米。地下一层层高为4.5米，-6.200mm、-6.100mm处所用立架杆型号5.8、5.7米；-5.700mm处所用立杆为5.5、5.3米；下沉庭院所用立杆为6.0米。一-十六层层高为4.2米，所用立杆为4.0米、3.5米。四、施工工艺准备工作及注意事项1）、必须熟悉图纸及模板工程的施工设计。2）、上模前必须先将与新旧砼结合处凿毛，模板清理干净并用水充分湿润后满刷脱模剂。3）、所有模板材料厚度应一致，所有木方应压创。4）、构件细部线已弹出并经验收合格，模板及支架要保证工程结构和构件各部分形状尺寸和相应位置正确。2、柱及剪力墙端柱模板安装弹柱位置线焊接定位筋按装柱模板按安拉杆或斜撑办预检柱按位置线在四角预埋焊接钢筋，然后焊接定位支撑，从四面顶住模板以防止位移，按定位线焊柱定位钢筋，间距为300mm。剪力墙底部定位钢筋端部焊接定位钢筋，间距为300mm具体见附图（一）。柱模板采用木胶合板，40*70木方、架管与对拉螺杆相结合使用，柱的螺杆为Φ14，长度为柱宽度加400mm，柱竖向方向采用木方，而且木方要立放，竖向木方间距不大于250mm，横向钢管间距不大于450mm，对拉螺栓垂直间距450，水平间距450，通排柱先装两端柱，经校正，固定拉通线校正中间柱，模板按柱子大小拼成一面一片或两面一片，就位后用铅丝与主筋绑扎临时固定，用步步紧将两侧模板连接夹紧，安装完两面再安装另外两面模板，在柱阴角处模板要相互咬合紧密，一侧模板要压在另一侧模板上，形成双子口方法加固，具体见后附图（二）。柱模板与梁模连接处应保证柱模的长度符合模数，不符合部分做节点处理，柱模板要通至板底，不允许在梁底处接茬，方木要通至板底。效果图详附图（三）在柱子支设完成后复查柱模垂直度、位移、对角线以及支撑连接件稳固情况，将柱模内清理干净，封闭清理口，办理柱模预检。3、墙模板安装弹线焊接定位筋按一侧模板按另一侧模板调整固定办预检复查墙模板位置的定位基准线，按定位线焊墙定位钢筋，把预先拼装好的一面模板按位置线就位，然后安装拉杆，安塑料套管和穿墙螺栓，穿墙螺栓为Φ14，长度为墙厚加400mm，间距350mm，水平间距450mm，安装模板应边校核边安装，阳角采用双子口，模板相互咬，注意对两侧穿孔的模板对称放置，穿墙螺栓与墙模保持垂直。另剪力墙模板与门口上部墙体构件模板应成为一整体，一次性支设模板，且墙体与门口上部整体加固。清扫墙内杂物，再安装另一侧模板，模板上口采用通长方木，下口一侧通长预留0.5-1.5cm缝隙，采用横角铁堵严。调整斜撑使模板垂直后拧紧穿墙螺栓，上下层墙模板接槎处理，可在下层混凝土墙上离上层5～10cm处设置水平螺杆，作为上层模板下口的加固螺栓。模板安装完毕后，检查一遍扣件、螺栓是否紧固，模板拼缝及下口是否严密办理预检手续。4、梁模板安装现场技术员确定梁轴线水平标高控制线，并复核，安装梁模支架之前，一层土壤地面必须平整夯实在立杆下脚要铺设5cm厚通长脚手板，立杆采用双排，间距800mm，立杆上连同钢管，立杆中间和下方加横杆或斜杆，在梁架体两侧加设双向剪刀撑和水平拉杆，离地20cm设一道，以上每隔1.8m设一道，立杆加可调底座。在梁跨度4～6m时梁底两处起拱高度为15mm，当梁跨度为7m～9m时梁底起拱高度为25mm。在立杆上调整预留梁底模板的高度，符合图纸要求后，拉线安装梁底模板并找直。本工程中梁高超过60cm需加腰楞，并穿对拉螺栓，对拉螺栓间距50cm加固，侧梁模上口要拉线找直用定型夹固定，楼板模板在梁上连接好阴角模板与楼板模板拼接。楼板模板安装,立杆下方加垫板。从边跨一侧开始安装，立杆间距为80cm，离地20cm设纵横向水平拉杆，在立杆顶加设顶丝，顶丝外露长度为20cm，在立杆上口下50cm处加纵横向水
