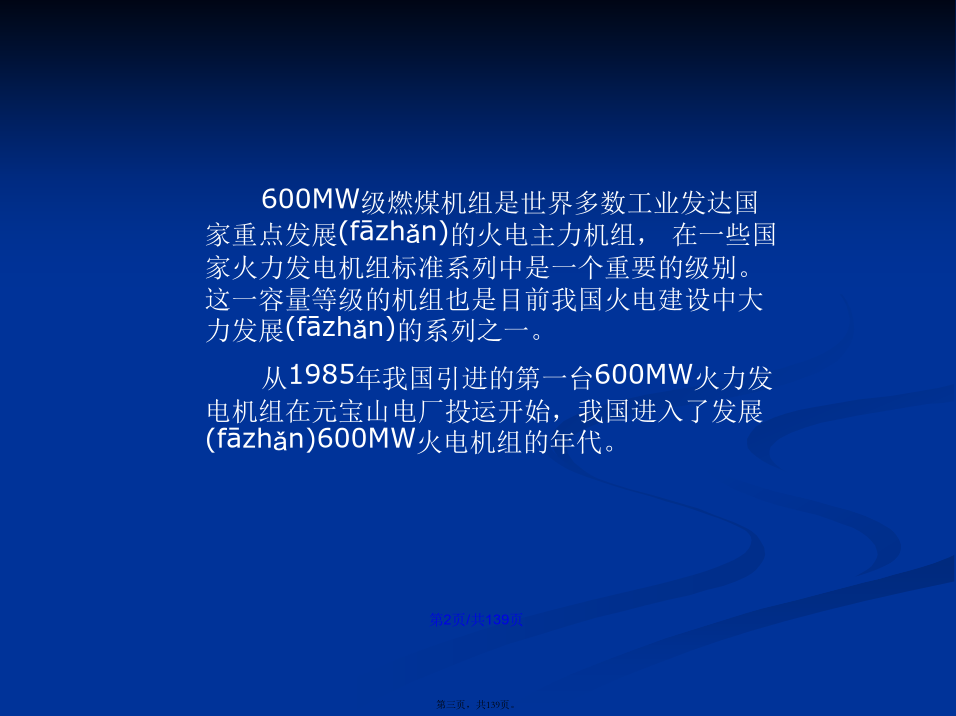

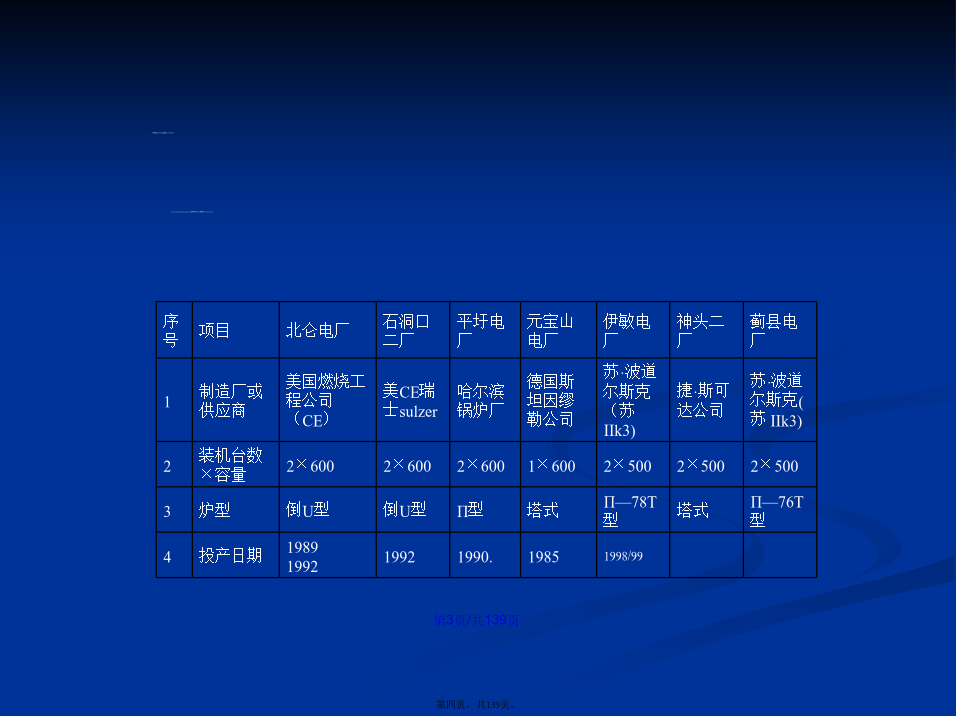

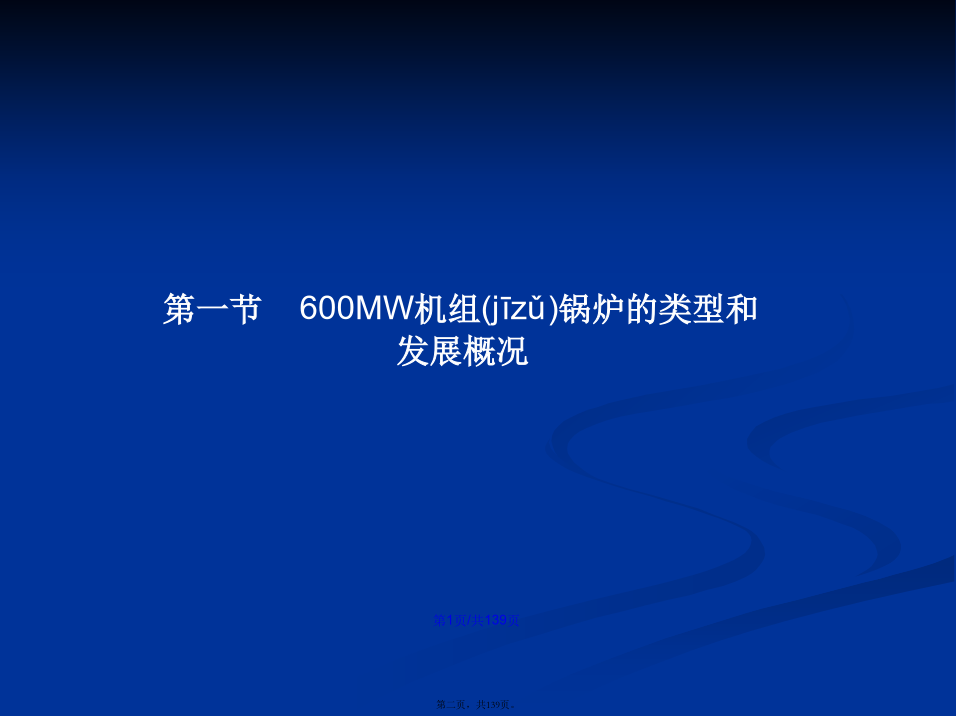

会计学第一节600MW机组锅炉的类型和发展概况600MW级燃煤机组是世界多数工业发达国家重点发展的火电主力机组，在一些国家火力发电机组标准系列中是一个重要的级别。这一容量等级的机组也是目前我国火电建设中大力发展的系列之一。从1985年我国引进的第一台600MW火力发电机组在元宝山电厂投运开始，我国进入了发展600MW火电机组的年代。51320可以看出，这些600MW级锅炉基本上是从国外引进或用引进技术进行制造的，它的设备或技术基本引进于美国燃烧(ránshāo)工程公司(CE)、拔柏葛公司(B&W)及福斯特·惠勒公司(FW)，许多国家的锅炉设计也都在不同程度上承袭了上述三公司的设计特点。锅炉蒸发系统内工质的流动方式主要有自然循环、控制循环、直流炉及直流复合循环四种(sìzhǒnɡ)。直流炉适合于超临界压力及亚临界压力参数，自然循环及控制循环只适宜于亚临界压力参数。国内目前600MW级锅炉主要有自然循环、控制循环和直流炉三种型式。锅炉汽水循环基本方式：4电站锅炉中采用自然循环锅炉是相当普遍的。拔柏葛公司根据其在亚临界压力直流炉上为防止膜态沸腾而采用内螺纹管的经验，在自然循环汽包炉上亦加用内螺纹管，以保证循环可靠，使其成为保证炉膛水冷壁达到充分冷却的最简单、有效及可靠的方法。自然循环汽包炉的主要特点是流动方式简单、运行可靠。由于自然循环锅炉具有能适应炉膛内吸收热量变化而进行自调节的优点，因此吸收热量最多的管子通过的水量也最多，可防止传热不均匀现象的产生。自然循环不需用循环泵，故投资及运行费用均可减少。在炉膛高热负荷区域为使管子得到充分冷却并维持核态沸腾，需要一定的质量流速，而这种流速随着汽包运行压力的升高而增加。控制循环锅炉是美国燃烧工程公司(CE)的专利，我国哈尔滨锅炉厂和上海锅炉厂也引进此种锅炉的制造技术，第一、二台600MW级的控制循环锅炉已在安徽平圩电厂投运。控制循环锅炉的主要特点是在锅炉循环回路的下降管和上升管之间加装循环泵以提高循环回路的流动压头，因此汽包及上升管、下降管可采用较小的直径。但是加装辅助循环泵，运行时需消耗一定的功率，一般情况下循环泵消耗功率相当于锅炉功率的0.3%-0.4%。直流锅炉也是大容量锅炉发展方向之一。特别是采用超临界参数的锅炉，直流锅炉是唯一能采用的锅炉型式。本生型直流锅炉发源于德国，早期本生型锅炉的炉膛蒸发受热面管子是多次上升垂直管屏，用中间混合联箱与不受热的下降管互相串联。通用压力型锅炉(UP炉)是拔柏葛公司在本生炉基础上加以改进的一种炉型。对于UP炉来说一般用于大型超临界压力直流炉，以确保水冷壁管内的质量流速。复合循环锅炉与一般直流炉相比其优点主要是水冷壁质量流速可按再循环停止时的负荷选取，因此可选用较低的质量流速，以减少流动阻力。启动流量低时，启动系统的容量可按循环泵的工作起始点考虑，相应地可减少投资和启动热损失，锅炉的最低负荷极限可降到10％左右。由于工质流量变化小，温度变化小，相应地减小了温度应力，有利于在低负荷下运行。由于水冷壁的质量流速可由循环泵容量来保证，可避免采用过小直径水冷壁管，可在锅炉出力很低时启动汽轮发电机，因此可不要保护再热器的旁路系统，简化了启动系统。2.燃烧(ránshāo)方式（1）四角切圆布置的直流燃烧器1）采用(cǎiyòng)高调节比的煤粉喷嘴切圆燃烧方式的锅炉，水平烟道左右两侧存在一定的速度偏差及温度偏差，随着锅炉容量的增加，水平烟道中的速度偏差及烟温偏差有增大的趋势。通过适当控制一、二次风动压比和使部分射流风反切，将一次风或部分二次风、燃尽风射流与主体旋转气流反切，可以削弱炉膛出口气流残余旋转，降低水平烟道左右侧烟气流速偏差。另外，在两级过热器、再热器之间安装混合联箱或左右交叉系统也是十分必要的，特别是对于再热器(因为再热蒸汽压力低、比热小，汽温偏差更大)更有必要。（2）墙式布置旋流燃烧器1）采用分级燃烧的方式、降低NOx的生成率。将一部分小于化学当量的空气引入燃烧器，而将其余空气由二次风口引入或从中间引入燃烧器，这样可降低燃烧区域的过量(guò〃liàng)氧量，以减少NOx的生成量。目前国内引进的600MW机组的旋流燃烧器为双调节切向叶片式旋流燃烧器，也称为低NOx的燃烧器，其设计的思想是使燃烧过程按二段燃烧方式进行，达到稳燃和遏制NOx生成量的目的。双调节燃烧器就是指内、外二次风的可调。调节内外二次风的挡板和导向叶片，也就改变了内、外二次风的流量(liúliàng)比、旋转强度，改变内外二次风间
