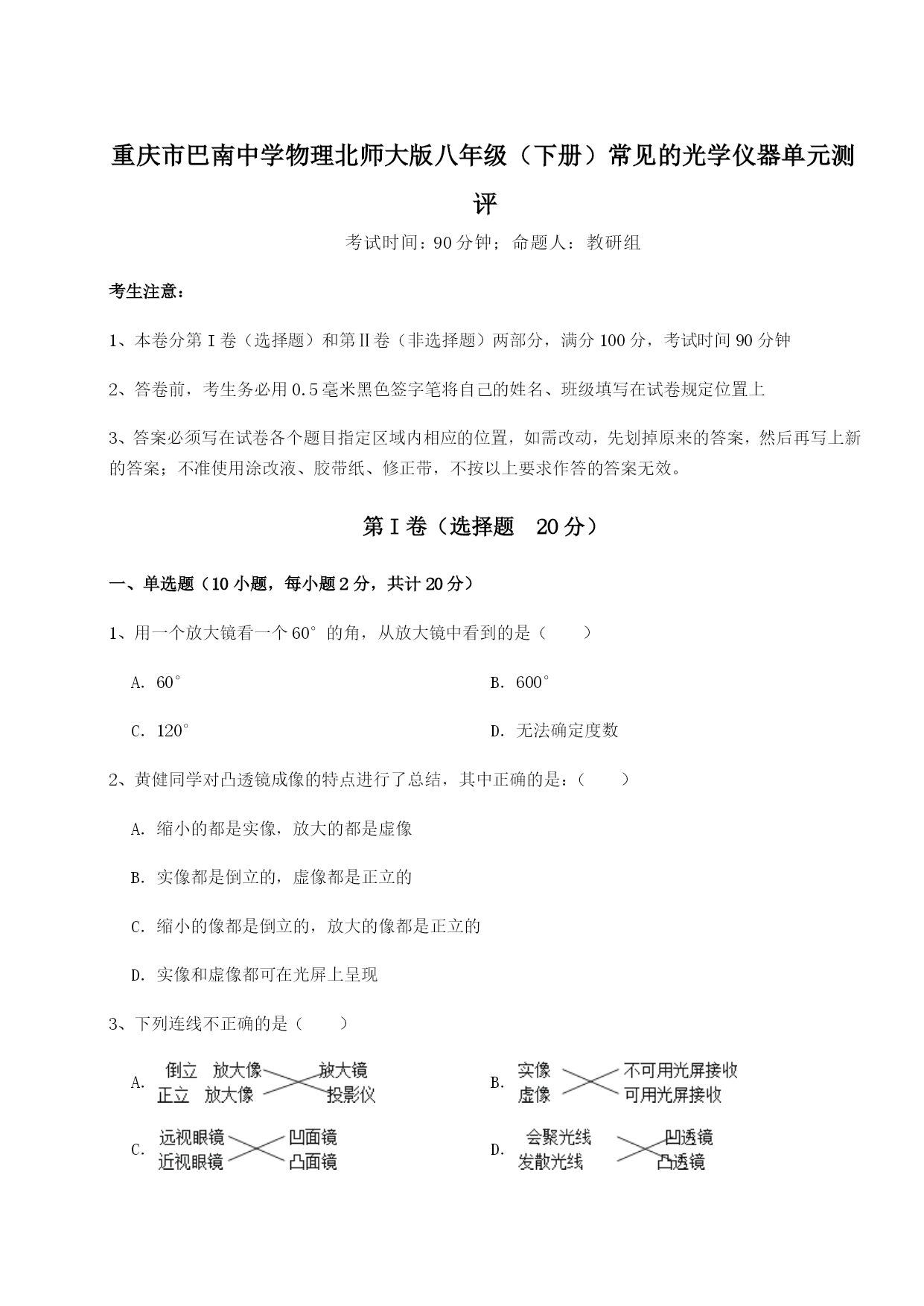

重庆市巴南中学物理北师大版八年级（下册）常见的光学仪器单元测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、用一个放大镜看一个60°的角，从放大镜中看到的是（）A．60°B．600°C．120°D．无法确定度数2、黄健同学对凸透镜成像的特点进行了总结，其中正确的是：（）A．缩小的都是实像，放大的都是虚像B．实像都是倒立的，虚像都是正立的C．缩小的像都是倒立的，放大的像都是正立的D．实像和虚像都可在光屏上呈现3、下列连线不正确的是（）A．B．C．D．4、人的眼睛像一架照相机．物体射出的光经晶状体折射后成像于视网膜上，视网膜上成的像是（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像5、把高2cm的发光棒立于焦距为5cm凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是（）A．7.5cmB．12.5cmC．4.5cmD．10cm6、如图所示是投影仪的结构图，一教师在使用投影仪时，发现在屏幕上的画面太小，要使画面变大些，正确的调节方法是（）A．减小投影仪与屏幕间的距离，下调凸透镜减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离，下调凸透镜减小凸透镜到物体间的距离D．增大投影仪与屏幕间的距离，上调凸透镜增大凸透镜到物体间的距离7、如图的光学现象中，下列描述或解释不正确的是（）A．图（a）中，小孔成的是倒立的虚像B．图（b）中，凹透镜对光线有发散作用C．图（c）中，白光通过三棱镜可以分解成红、橙、黄、绿、蓝、靛、紫七色光D．图（d）中，漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定件8、对学习过的知识进行归纳总结，从而加深对知识的理解，是一种重要的学习方法。以下是小军同学学习了关于“平面镜成像”和“凸透镜成像”的知识后，总结的关于实像和虚像的一些特点，其中错误的是（）A．虚像不能用光屏承接到B．虚像可以是正立的，也可以是倒立的C．实像和虚像都可能与物体等大D．实像可以是放大的，也可以是缩小的9、将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A．L1>fB．L1>2fC．L1<f<L2D．10、小明同学在森林公园游玩时，看到一个丢弃的透明塑料瓶。他想到，如果下雨使得瓶中进了水，就可能会引发森林火灾，于是她捡起瓶子丢进了垃圾筒。下雨使得瓶中进水可能引起火灾的主要原因是（）A．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有会聚作用B．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有发散作用C．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有会聚作用D．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有发散作用第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、在阳台上埋头看书的小张，被街对面电子眼的闪光干扰了，他看见一辆轿车绝尘而去，消失在街道的尽头．轿车在电子眼的镜头中成（选填“放大”、“缩小”、“等大”）的实像，当轿车绝尘而去，电子眼所拍摄到轿车的像将逐渐．（选填：“变大”或“变小”）2、一幅如图甲所示的漫画立在桌面上。小霞把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙。小霞观察分析：装水的圆柱形玻璃杯横切面中间厚，边缘薄，起到（填“平面镜”、“凸透镜”或“凹透镜”）的作用，此时老鼠到玻璃杯的距离满足（选填“u<f”、“f<u<2f”或“u>2f”）。3、人的眼球好像照相机，晶状体和角膜共同作用相当于一个；小丽的眼睛成像情况如图所示，成像在视网膜的（选填“前”、“后”）方，为矫正视力应当佩戴眼镜片为的眼镜（均选填“凸透镜”或“凹透镜”）．4、如图所示,两条光线会聚于b点,若在虚线框内放甲透镜后,光会聚于c点。若在虚线框内放乙透镜后,光会聚于a点。则甲透镜是透镜,乙透镜是透镜。5、人的眼睛好像是一架照相机，它的晶状体和角膜共同作用相当于一个凸透镜，它能把来自物体的光（选填“会聚”或“发散”）在视网膜上，形成物体的（选填“实”或“虚
