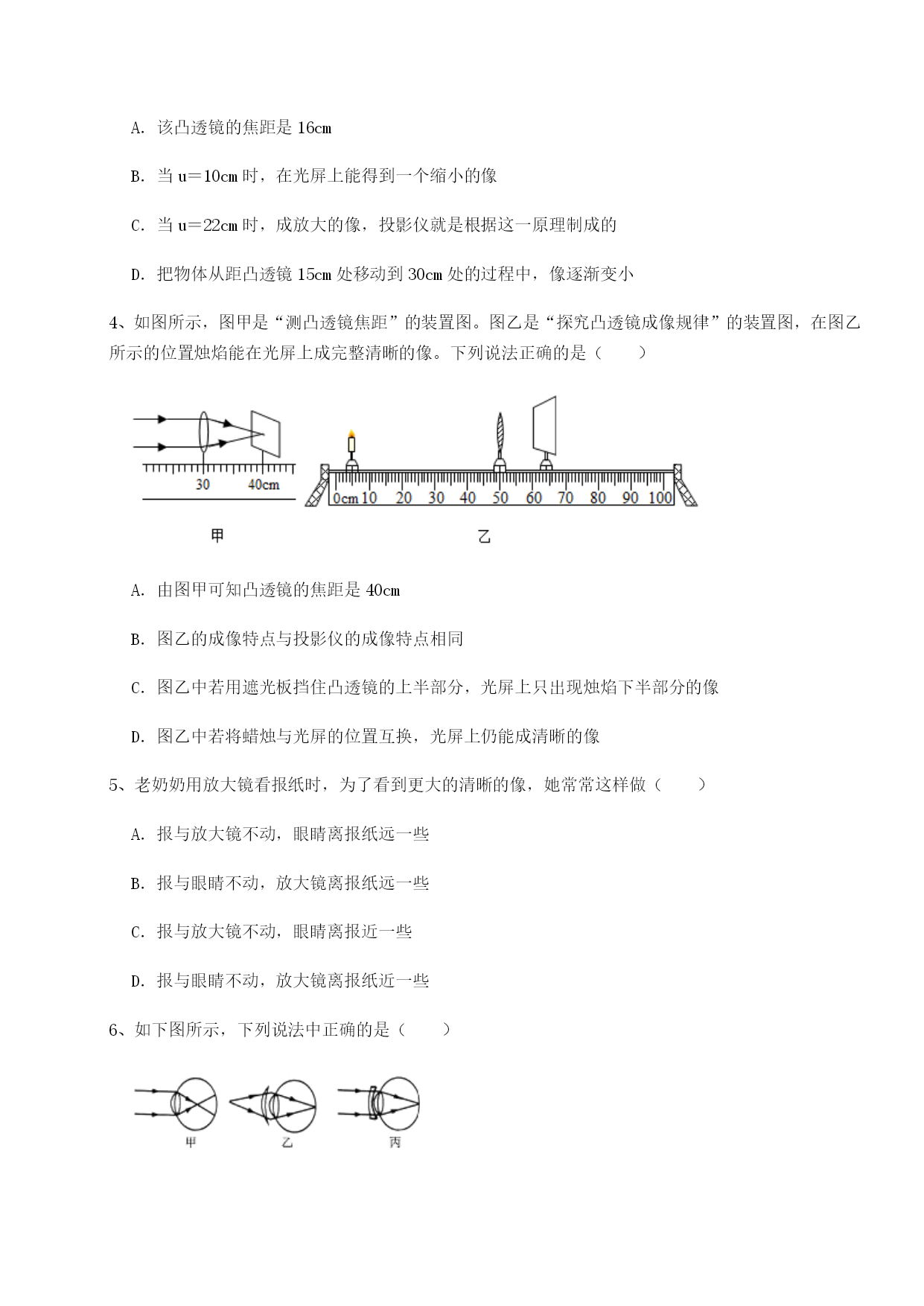

重庆市巴南中学物理北师大版八年级（下册）常见的光学仪器单元测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、把物体放在离凸透镜30cm处时，在透镜的另一侧光屏上，得到物体倒立、缩小的实像，这个透镜的焦距可能是（）A．10cmB．20cmC．25cmD．30cm2、一个物体放在凸透镜前20cm处时，在透镜另一侧光屏上找到一个清晰的等大的像，现将物体移动至凸透镜前15cm处时，移动光屏能找到（）A．倒立缩小的实像B．倒立放大的实像C．倒立放大的虚像D．正立放大的虚像3、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u＝10cm时，在光屏上能得到一个缩小的像C．当u＝22cm时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小4、如图所示，图甲是“测凸透镜焦距”的装置图。图乙是“探究凸透镜成像规律”的装置图，在图乙所示的位置烛焰能在光屏上成完整清晰的像。下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像特点与投影仪的成像特点相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现烛焰下半部分的像D．图乙中若将蜡烛与光屏的位置互换，光屏上仍能成清晰的像5、老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她常常这样做（）A．报与放大镜不动，眼睛离报纸远一些B．报与眼睛不动，放大镜离报纸远一些C．报与放大镜不动，眼睛离报近一些D．报与眼睛不动，放大镜离报纸近一些6、如下图所示，下列说法中正确的是（）A．甲是近视眼，用乙模型矫正B．甲是远视眼，用乙模型矫正C．甲是近视眼，用丙模型矫正D．甲是远视眼，用丙模型矫正7、如图，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像，若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下应将光屏（）A．靠近透镜B．远离透镜C．靠近透镜或远离透镜都可以D．保持在原来位置8、把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑，若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像9、在探究“凸透镜成像规律”时，提出的探究问题应该是（）A．凸透镜对光是否有会聚作用B．像的虚实、大小、正倒跟物距有什么关系C．凸透镜对光是否有发散作用D．凸透镜是否能成像10、电影院里，观众观看屏幕上出现的画面，这些画面对于人的眼睛而言（）A．是物B．是放大正立的实像C．是放大正立的虛像D．是放大倒立的实像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明为判别直径相同的两透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，透镜与光斑的大小如图所示（d1＜d＜d2）。其中形成甲光斑的是（凸/凹）透镜，判断的理由是，为了判断形成乙光斑的是哪种类型的透镜，小明将透镜远离纸片，观察光斑的大小一直变大，由此小明判断此透镜是凹透镜（一定/可能/一定不）。2、如图所示是医学上常用的内窥镜，它是一种在细管顶端装有小型摄像机的医疗器械，摄像机的镜头相当于凸透镜。检查时，要使观察更加仔细，就要减小观察范围，此时应该使内窥镜细管顶端患处。（选填“接近”或“远离”），这是通过改变物距的方法来（选填“增大”或“减小”）所成像的大小。3、如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片．摄像头的镜头相当于一个透镜，它的工作原理与(选填“照相机”、“投影仪”或“放大镜”)相似．如图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐(选填“靠近”或“远离”)摄像头。4、在“探究平面镜成像的特点”实验中，玻璃板应放置在水平桌面上；为得到像与物体到镜面的距离关系，物体需放在位置多次实验（选填“同一”或“不同”），如图所示，在“探究凸透镜成像的规律”的实验中，凸透镜置于光具座的A点处，蜡烛、应置
